Grundfos SQFlex Handbuch
Inhalt

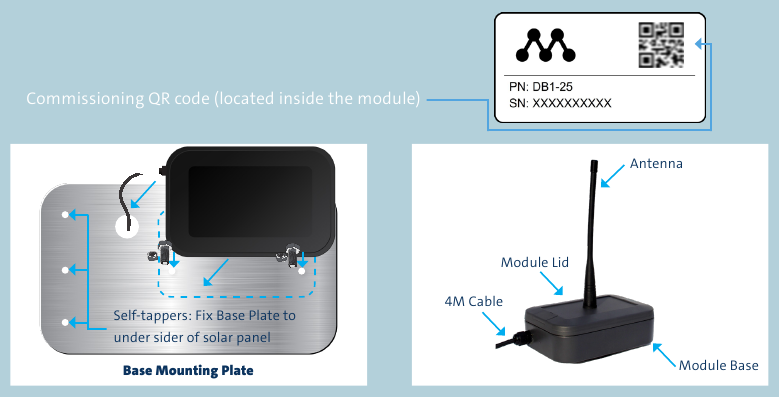

IM LIEFERUMFANG
- Grundfos Solar Connect Modul & Kabel
- Antenne des Pumpenmoduls
- Vorgebohrte Montagehalterung
- X2 AA-Batterien eingelegt
- Inbetriebnahme-QR-Code (befindet sich im Modul)
INBETRIEBNAHME (10/MIN)
Bestehender Benutzer: Beginnen Sie bei Schritt 7.
Mobiler Dienst oder WLAN ist erforderlich – Für App-Download & Inbetriebnahme
Es kann bis zu 24 Stunden dauern, bis nach dem Start Daten empfangen werden.
- Aus dem APP Store: Laden Sie Grundfos Solar Connect (IOS & Android) herunter
- Neuer Benutzer: Tippen Sie auf "Sign Up" (Registrieren), um ein neues Benutzerkonto zu erstellen. Nach der Registrierung wird ein 6-stelliger Code an Ihre E-Mail gesendet. Geben Sie den Code in der APP ein und Tippen Sie dann auf: "Confirm" (Bestätigen).
- Neuer Benutzer: Tippen Sie auf: "Update Subscription" (Abonnement aktualisieren). Geben Sie eine Kreditkarte (Master/Visa) ein und Tippen Sie dann auf: "Subscribe" (Abonnieren).
- Neuer Benutzer: Tippen Sie auf "SETUP A DEVICE" (GERÄT EINRICHTEN), tippen Sie dann auf "Next" (Weiter) & wählen Sie den Gerätetyp, Tippen Sie auf: "Pump or Tank Module" (Pumpen- oder Tankmodul).
- Neuer Benutzer: Bestätigen Sie das Abonnement für das ausgewählte Gerät und Tippen Sie dann auf: "Update Subscription" (Abonnement aktualisieren).
- Neuer Benutzer: Gehen Sie zu Schritt 8
- Bestehender Benutzer: Melden Sie sich an und Tippen Sie auf: "Add New" (Neu hinzufügen) (Oben rechts im Startbildschirm)
Tippen Sie auf: "Next" (Weiter) & Geben Sie das Gerät ein, das Sie hinzufügen: Tippen Sie auf: "Tank Module" (Tankmodul) oder "Pump Module" (Pumpenmodul) Tippen Sie auf: "Update Subscription" (Abonnement aktualisieren) - Tippen Sie auf: "Scan QR Code" (QR-Code scannen) (Aufkleber aus dem Inneren des Geräts) oder geben Sie den Code manuell ein.
- Tippen Sie auf: "SAVE" (SPEICHERN) – befindet sich oben rechts auf dem Bildschirm. Das Gerät ist nun gekoppelt und bereit, Daten zu übertragen.
- Geben Sie Standortinformationen ein: Standortname, verknüpfen Sie ein Tankmodul oder Erstellen/Hinzufügen zu einer Gruppe – (Multi-Standort)
- Tippen Sie auf: "Done" (Fertig) Dann Tippen Sie auf "Start or Skip" (Starten oder Überspringen): Tutorial. (3-Schritte-Tutorial)
- Tippen Sie auf: "I'm Ready" (Ich bin bereit). Dies führt Sie zum Startbildschirm, um den gerade erstellten Standort auszuwählen.
- Suchen & Tippen Sie auf den Standort: Um Daten anzuzeigen.
- Legen Sie "Alert Thresholds" (Alarmschwellen) fest: Wasservolumen, PV-Spannung, Eingangsleistung & Eingangsstrom.
INSTALLATION
- Das Modul muss aufrecht platziert werden, wobei eine Antenne direkt zum Himmel zeigen sollte.
- Bitte stellen Sie sicher, dass keine Metalle, Beton oder andere Strukturen das Signal blockieren, dies beinhaltet Bäume und Gebäude.

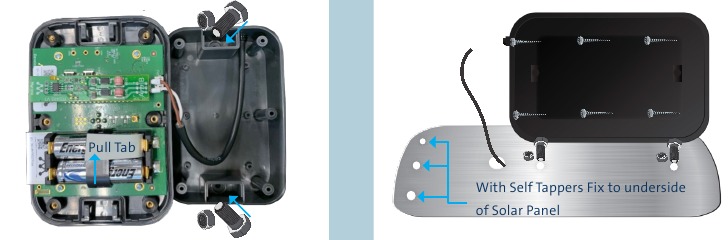

- Entnehmen Sie das Modul und den Beutel mit den Schrauben aus der Verpackung.
- Entfernen Sie vorsichtig den Deckel vom Sockel und achten Sie darauf, die Kabelanschlüsse nicht zu beschädigen.
- Entfernen Sie die Zuglasche zwischen der Batterie und dem Anschluss; das Gerät ist nun bereit zur Übertragung.
- Setzen Sie den Deckel wieder auf und befestigen Sie die Schrauben von der Unterseite des Sockels.
- Entfernen Sie die Montageplatte aus dem unteren Teil der Verpackung.
- Führen Sie das Kabel durch das runde Loch auf der Oberseite der Montageplatte.
- Befestigen Sie das Modul an der Montageplatte, indem Sie:
- Die Schraubabdeckungen am Deckel anheben und die Bolzen einsetzen
- Diese Bolzen durch die Montageplatte führen und die Muttern festziehen
- Schrauben Sie die Montageplatte durch die drei vorgebohrten Löcher an die Unterseite des Solarrahmens und beachten Sie dabei, dass das Kabel nur 4 m lang ist und den CIU903-Anschluss erreichen muss (selbstschneidende Schrauben sind nicht im Lieferumfang enthalten).
- Schrauben Sie die Antenne auf den Deckel des Moduls.
- Führen Sie das Kabel zurück zum Anschlusspunkt des CIU903.
- Es ist wichtig, das Kabel vor Ungeziefer und Wildtieren zu schützen.
Weitere Informationen finden Sie unter www.grundfos.com/au/campaign/solar-connect
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Grundfos SQFlex Handbuch herunterladen
