GRUNDFOS Sololift2 C-3 Handbuch

In diesem Dokument verwendete Symbole

Die Nichtbeachtung dieser Sicherheitshinweise kann zu Personenschäden führen.

Die Oberfläche des Produkts kann so heiß sein, dass sie Verbrennungen oder Personenschäden verursachen kann.

Die Nichtbeachtung dieser Sicherheitshinweise kann zu Fehlfunktionen oder Schäden am Gerät führen.
Hinweis
Hinweise oder Anweisungen, die die Arbeit erleichtern und einen sicheren Betrieb gewährleisten.

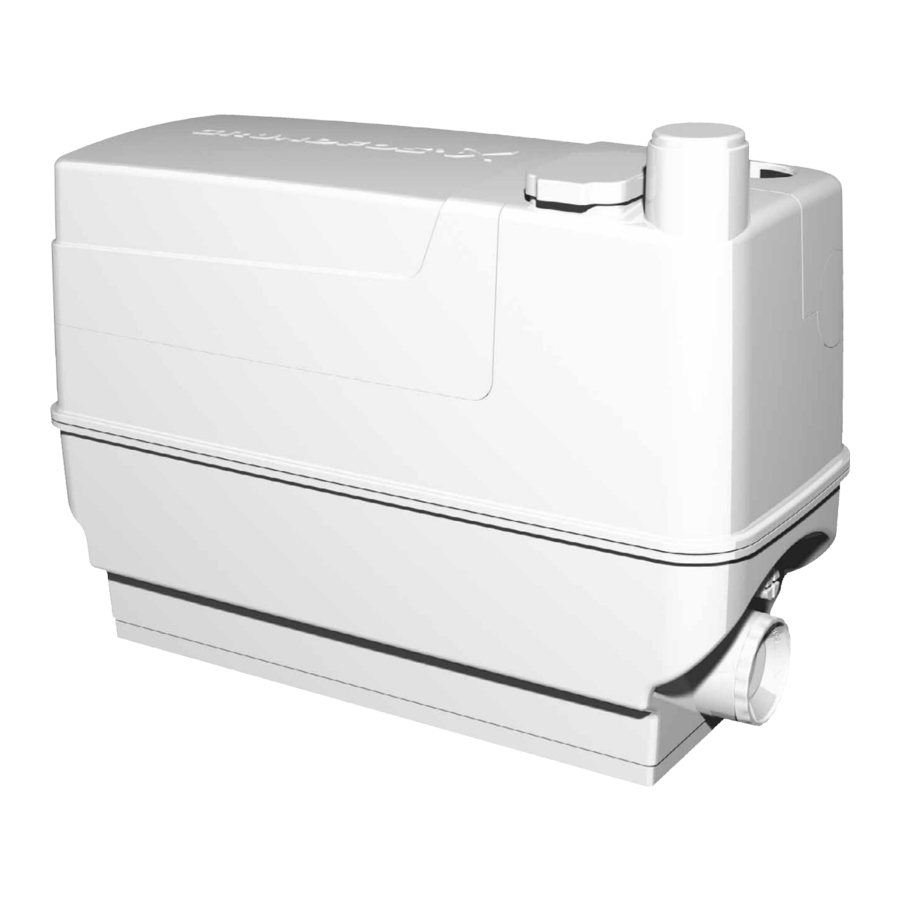

Allgemeine Beschreibung

Die C-3 ist eine kleine, kompakte, automatische Hebeanlage, die sich zum Abpumpen von Grauwasser an Orten eignet, wo es nicht durch ein natürliches Gefälle direkt in die Kanalisation geleitet werden kann.

Wenn Sie längere Zeit abwesend sind (z.B. Urlaub), empfehlen wir Ihnen, die Wasserzufuhr zu den von der Hebeanlage versorgten Geräten abzustellen.

Anwendungen

Das Produkt eignet sich zum Abpumpen von Grauwasser von einer Waschmaschine, Geschirrspülmaschine, Küchenspüle, Badewanne, Dusche oder Wasserenthärtungsanlagen.
Hinweis
Das Produkt muss am Boden befestigt werden, um Auftrieb und Kippen zu verhindern.

Gepumpte Flüssigkeiten

Grauwasser bis 90°C.
Sole von Wasserenthärtungsanlagen mit einer Maximaltemperatur von 20°C und maximal 15% Salz. Gängige Flüssigkeiten zur Reinigung der angeschlossenen Geräte. pH-Wert: 4-10.

Das Produkt darf keine aggressiven Chemikalien oder Lösungsmittel pumpen. Siehe Kurzanleitung.

Installation

Ziehen oder heben Sie das Produkt nicht am Netzkabel.
Hinweis
Wir empfehlen dringend, eine LC A2 Alarmvorrichtung (Zubehör) zu installieren, wenn eine Waschmaschine, Geschirrspülmaschine, Badewanne und/oder eine Dusche an die Hebeanlage angeschlossen sind.
Die LC A2 gibt einen akustischen Alarm aus und schaltet die Waschmaschine oder Geschirrspülmaschine ab, wenn der Wasserstand im Behälter zu hoch wird.
Das Produkt muss für Wartung und Reparatur zugänglich sein.
Das Produkt muss in einem frostfreien Raum aufgestellt werden, um ein Einfrieren der gepumpten Flüssigkeit zu verhindern.
Stellen Sie sicher, dass alle externen Rohrleitungen ausreichend isoliert sind.
Hinweis
Das Auslassrohr muss aus starrem Material, wie Kupfer, oder aus starrem PVC mit lösungsmittelgeschweißten Verbindungen bestehen.
Um die Übertragung von Vibrationen auf Gebäude zu verhindern, stellen Sie sicher, dass die Rohrleitungen gründlich befestigt sind und dass die Armaturen sich nicht bewegen können und nicht mit Gebäudeteilen in Kontakt stehen.

Elektrischer Anschluss

Stellen Sie sicher, dass das Produkt für die am Installationsort verfügbare Versorgungsspannung und Frequenz geeignet ist.
Der elektrische Anschluss muss gemäß den örtlichen Vorschriften erfolgen.

Das Produkt muss geerdet werden. Der Schutzleiter der Steckdose muss an den Schutzleiter der Pumpe angeschlossen werden. Der Stecker muss daher dasselbe PE-Anschlusssystem wie die Steckdose haben. Falls nicht, verwenden Sie einen geeigneten Adapter.
Die Installation muss einen Fehlerstromschutzschalter zum Schutz vor Erdschlussströmen enthalten. Dies gewährleistet Schutz bei Verwendung eines Schuko-Steckers oder eines anderen Steckers mit Erdungsstift.

Das Produkt muss an einen Netzschalter mit einem Mindestkontaktabstand von 3 mm in allen Polen angeschlossen werden.
Der Thermoschalter schaltet den Motor bei Übertemperatur ab und nach Abkühlung automatisch wieder ein.

Service

Das Produkt darf nur von geschultem Servicepersonal gewartet werden.
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Servicepartner des Herstellers oder einer ähnlich qualifizierten Person ersetzt werden.
Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, verwenden Sie immer Original-Ersatzteile von Grundfos.
Service-Kits finden Sie unter www.productselection.grundfos.com.
Hinweis
Das Produkt muss gründlich gereinigt werden, bevor es zur Wartung zurückgesandt wird. Andernfalls erlischt die Garantie.

Servicedokumentation

Die Servicedokumentation ist unter www.productselection.grundfos.com verfügbar.
Hinweis
Bei Fragen wenden Sie sich bitte an die nächste Grundfos Niederlassung oder Service-Werkstatt.

Wartung

Die Hebeanlage erfordert keine besondere Wartung, wir empfehlen jedoch, den Betrieb und die Rohrverbindungen mindestens einmal jährlich zu überprüfen.
Hinweis
Wenn die Hebeanlage an eine Waschmaschine oder Küchenspüle angeschlossen ist, empfehlen wir Ihnen, die Schwimmerschaltereinheit alle sechs Monate auf Fasern und Fett/Öl zu überprüfen.
Wechseln Sie den Kohlefilter einmal jährlich. Siehe Abschnitt Serviceanweisungen.

Serviceanweisungen

Dank des Produktdesigns ist die Wartung im Falle einer Fehlfunktion oder einer blockierten Pumpe einfach.
Das Produkt kann heißes Wasser enthalten.
Die Oberfläche des Produkts kann so heiß sein, dass sie Verbrennungen oder Personenschäden verursachen kann!

Bevor Sie Servicearbeiten durchführen, entfernen Sie die Sicherung, ziehen Sie den Stecker oder schalten Sie die Stromversorgung aus. Stellen Sie sicher, dass die Stromversorgung nicht versehentlich eingeschaltet werden kann.
Alle rotierenden Teile müssen zum Stillstand gekommen sein.
Das Produkt darf nur von geschultem Servicepersonal gewartet werden.

1. Laufrad blockiert

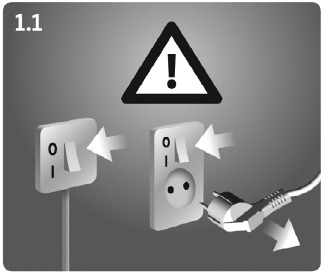

   1. Stromversorgung trennen.

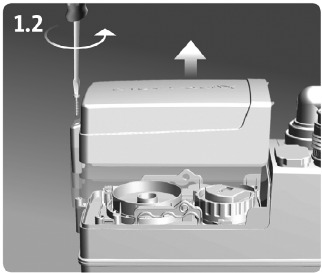

   2. Die Abdeckung abschrauben.

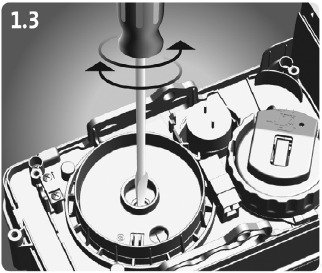

   3. Die Motorwelle mit einem in den Schlitz am Wellenende eingeführten Schraubendreher nach rechts und links drehen, um das Laufrad von Schmutz zu befreien.

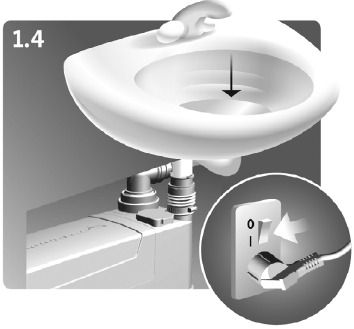

   4. Die Abdeckung anbringen und die Stromversorgung einschalten, um zu prüfen, ob sich das Laufrad frei drehen kann.

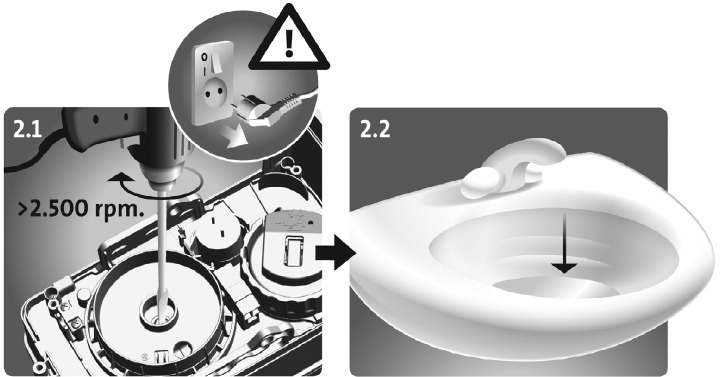

2. Betrieb mittels Bohrmaschine
   1. Wenn das Produkt nicht elektrisch betrieben werden kann, trennen Sie die Stromversorgung und entleeren Sie den Behälter mittels einer Bohrmaschine.

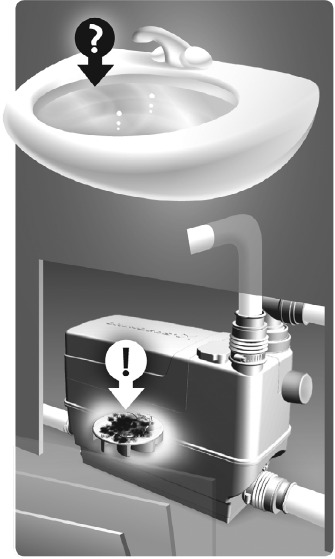

3. Fremdkörper im Behälter

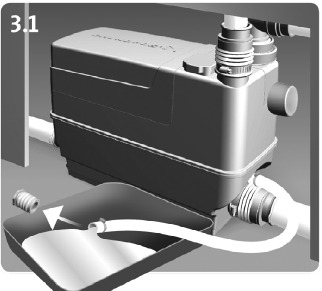

   1. Wenn der Wasserstand im Behälter über dem Motorflansch liegt, trennen Sie die Stromversorgung und entleeren Sie den Behälter mittels des Ablaufschlauchs.

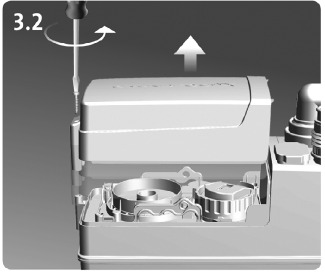

   2. Die Abdeckung abschrauben.

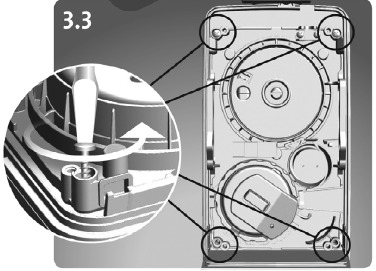

   3. Die vier Schrauben des Motorflansches entfernen.

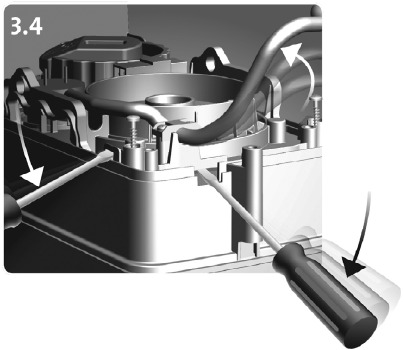

   4. Den Motorflansch anheben, um die Kompression des O-Rings zu verringern. Einen Schraubendreher in die Kerbe unterhalb des Netzkabels einführen und nach unten drücken.

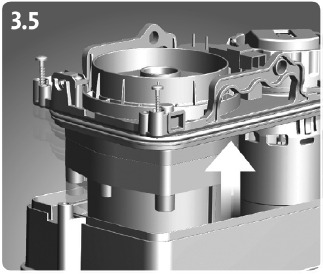

   5. Die komplette Motor-Pumpen-Einheit an den Griffen herausheben.

      Hinweis
      Heben Sie die Einheit senkrecht an, bevor Sie sie kippen.

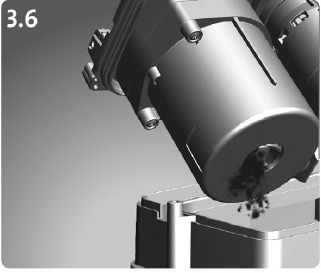

   6. Laufrad, Schutzrohr des Schwimmerschalters und Behälter prüfen und reinigen.

      Hinweis
      Prüfen Sie, ob der Schwimmerschalter richtig funktioniert, bevor Sie die Abdeckung anbringen.
4. Schwimmerschalterrohr blockiert
   Hinweis
   Die Schwimmerschaltereinheit kann separat entfernt werden.
   Wenn der Wasserstand im Behälter über dem Motorflansch liegt, trennen Sie die Stromversorgung und entleeren Sie den Behälter mittels des Ablaufschlauchs. Siehe 3.1.

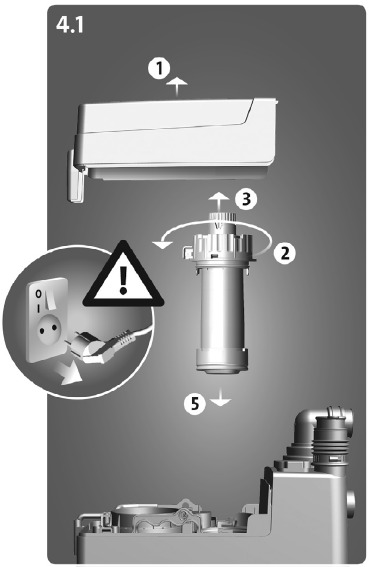

   1.
      Die Abdeckung abschrauben.
      Den Bajonettverschluss um 10 ° im Uhrzeigersinn drehen.
      Die Schwimmerschaltereinheit herausziehen.
      Die beiden Laschen am Schutzrohr eindrücken.
      Das Schutzrohr nach unten ziehen.

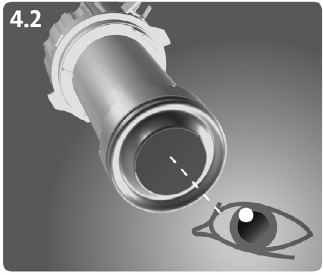

   2. Das Schwimmerschalterrohr prüfen und reinigen.

      Hinweis
      Prüfen Sie, ob der Schwimmerschalter richtig funktioniert, bevor Sie die Abdeckung anbringen.
      Hinweis
      Schmieren Sie den O-Ring-Sitz des Schwimmerschalters im Motorflansch für eine einfachere Montage.

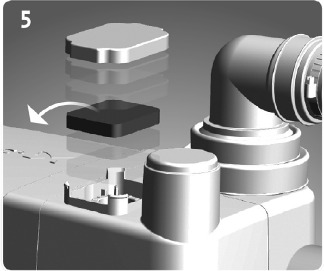

5. Kohlefilter

   1. Ersetzen Sie den Kohlefilter einmal jährlich, um eine ausreichende Filterfunktion zu gewährleisten.
      Hinweis
      Anstelle eines Kohlefilters kann Sololift auch über ein Entlüftungsrohr entlüftet werden. In diesem Fall wird ein Entlüftungsventil benötigt. Produktnummer: 98059587.

Technische Daten

Versorgungsspannung
1 x 220-240 V - 10%/+ 6%, 50 Hz.
Leistungsaufnahme
640 W.
Leistungsfaktor
Cos φ 0.66/0.90.
Drehzahl
2800 min^-1.
Nennstrom
3.1 A.
Isolationsklasse
F.
Geräuschpegel
< 70 dB(A) nach 12050-2.
Fördermenge
Max. 204 l/min.
Systemdruck
Max. Pumpenförderhöhe: 8,0 m.
Max. Systemförderhöhe: 6,0 m.
Hinweis
Der Systemdruck darf 6 m Förderhöhe nicht überschreiten, um einen ausreichenden Abfluss der angeschlossenen Sanitärgeräte zu gewährleisten.
Anschlusskabel
1.2 m, 0.75 mm² (H05VV-F-3G).
Nettogewicht
6.6 kg.
Start- und Stopppegel
Startpegel 1: 65 mm über Bodenniveau.
Startpegel 2: 115 mm über Bodenniveau.
Stopppegel: 35 mm über Bodenniveau.
Flüssigkeitstemperatur
75°C kontinuierlich (90°C für 30 Minuten).
Sole aus einer Wasserenthärtungsanlage: maximal 20°C.
Sole
Maximal 15% Salz.
Umgebungstemperatur
+5°C bis +35°C.
Einschaltdauer
S3 - 50% - 1 Minute (30 Sekunden ein; 30 Sekunden aus).

Fehlersuche

Sicherung entfernen, Stecker ziehen oder Stromversorgung unterbrechen. Stellen Sie sicher, dass die Stromversorgung nicht versehentlich eingeschaltet werden kann.
Alle rotierenden Teile müssen zum Stillstand gekommen sein.
Das Produkt darf nur von geschultem Servicepersonal gewartet werden.
Siehe auch Abschnitt Wartungsanweisungen.
