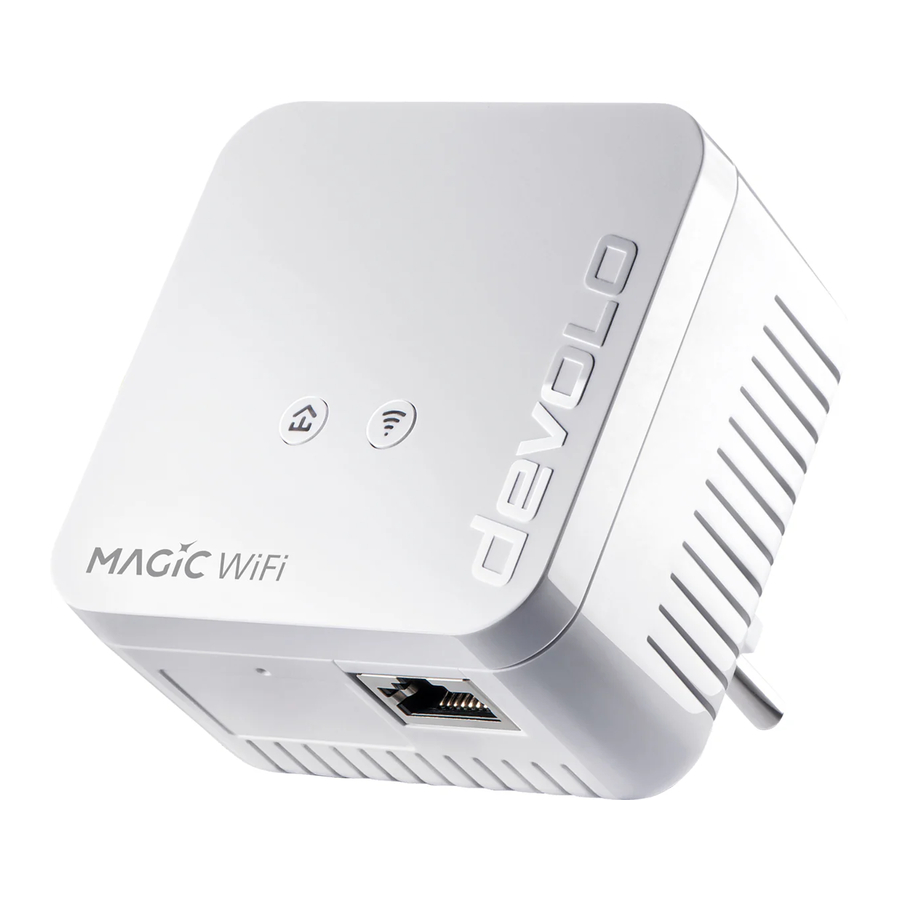

Devolo Magic 1 WiFi mini Handbuch

Installation

Laden Sie die devolo Home Network App herunter. Ein Installationsassistent führt Sie Schritt für Schritt durch die Konfiguration. Wenn Sie die Installation ohne App durchführen möchten, folgen Sie den Schritten in Teil B.

Wenn Sie noch keinen Magic WiFi Adapter in Ihrem Netzwerk haben, notieren Sie sich den WiFi-Schlüssel auf der Rückseite des devolo Magic mini Adapters. Auf der Rückseite dieses Flyers können Sie das dafür vorgesehene Feld nutzen.

Schließen Sie den devolo Magic WiFi mini Adapter an eine freie Steckdose an und warten Sie, bis die LED schnell weiß blinkt (ca. 1 Minute). Siehe B2.

Drücken Sie innerhalb von 3 Minuten die Taste an der Seite Ihres devolo Magic LAN Adapters, der mit dem Router verbunden ist. Siehe B3.

Der Verschlüsselungsvorgang findet automatisch statt. In dieser Zeit blinken die LEDs beider Adapter weiß. Siehe B4.

Der Vorgang ist abgeschlossen, sobald alle LEDs der Geräte durchgehend weiß leuchten. Der Vorgang dauert maximal 3 Minuten. Siehe B5.

Die Basis-Installation ist abgeschlossen (Siehe B6). Wenn Sie bisher noch keinen Magic WiFi Adapter in Ihrem Netzwerk hatten, können Sie die WLAN-Verbindung auf Ihrem Smartphone etc. einrichten. Geben Sie dazu den notierten WiFi-Schlüssel ein.
Optional können Sie die unten beschriebene Mesh-WLAN-Technologie einrichten.

Optionale Mesh-Technologie

(nur relevant für bestehendes Magic LAN Netzwerk)
Dazu werden die WLAN-Zugangsdaten einmalig auf Knopfdruck an den devolo Magic WiFi mini Adapter übertragen (siehe B7). So erhalten Sie die beste WLAN-Abdeckung in jedem Raum. Befindet sich der devolo Magic WiFi mini Adapter bereits in der Nähe Ihres Routers (max. 10 Meter Abstand), fahren Sie mit Schritt B9 fort, andernfalls mit B8.

Schließen Sie den devolo Magic WiFi mini Adapter zur Übertragung der WLAN-Zugangsdaten an eine freie Steckdose in der Nähe Ihres Routers an (max. 10 Meter Abstand) und warten Sie ca. 1 Minute, bis die LED weiß leuchtet. Siehe B8.

Drücken Sie kurz die Taste an Ihrem devolo Magic WiFi mini Adapter. Nachdem die Taste gedrückt wurde, blinkt die LED weiß. Drücken Sie innerhalb von 2 Minuten die WPS-Taste an Ihrem Router. Die Dauer des Tastendrucks entnehmen Sie bitte der Bedienungsanleitung Ihres Routers. Siehe B9.

Sobald die LED durchgehend weiß leuchtet, ist der Vorgang erfolgreich abgeschlossen. Siehe B10.

Sie können Ihren devolo Magic WiFi mini Adapter nun vom Stromnetz trennen und an Ihrem bevorzugten Standort platzieren. Fertig! devolo Magic Adapter bringen Sie nahtlos und mit der stärkstmöglichen Verbindung überall im Haus ins Internet. Siehe B11.

Tastenbedienung

PLC-Taste
Dauer des Tastendrucks	Aktion	LED-Verhalten
1 Sekunde	LAN-Adapter: Startet die Kopplung mit anderen devolo Magic Adaptern WLAN-Adapter: Startet die Kopplung mit anderen devolo Magic Adaptern; Startet ConfigSync (Adapter empfängt WLAN-Zugangsdaten vom Router)	Blinkt weiß
> 10 Sekunden	Setzt den devolo Adapter auf Werkseinstellungen zurück	Leuchtet rot
PLC-LED	Der devolo Magic WiFi mini Adapter...	LED-Verhalten
	funktioniert einwandfrei. Er ist mit anderen devolo Magic Adaptern verbunden.	Leuchtet weiß
	baut gerade eine Kopplungsverbindung mit einem anderen Adapter auf.	Blinkt schnell weiß
	ist nicht mit dem Netzwerk verbunden*	Blinkt rot
	befindet sich im Standby-Modus.	Blinkt langsam weiß
	führt gerade ein Software-Update durch.	Blinkt abwechselnd weiß und rot
	hat eine schlechte Powerline-Verbindung.	Leuchtet weiß und blinkt dann kurz rot
	befindet sich gerade im Startvorgang. kann keine anderen devolo Magic Adapter sehen.	Leuchtet rot
	hat keine LED-Funktion mehr, da diese vom Benutzer deaktiviert wurde.	Keine
WLAN-Taste
Dauer des Tastendrucks	Aktion	LED-Verhalten
1 Sekunde	WPS-Funktion wird ausgeführt (Adapter sendet WLAN-Zugangsdaten an das Gerät)	Blinkt weiß
> 3 Sekunden	WLAN wird ausgeschaltet	LED erlischt
WLAN-LED	Der devolo Magic WiFi mini Adapter...	LED-Verhalten
	hat eine fehlerfreie Verbindung zum Internet.	Leuchtet weiß
	versucht, eine Verbindung via WPS herzustellen.	Blinkt weiß
	hat keine LED-Funktion mehr, da diese vom Benutzer deaktiviert wurde.	Aus

*Unten sehen Sie, wie Sie die manuelle Kopplung durchführen können.

WLAN-Frequenzbereich
Dieses Gerät verwendet für WLAN ausschließlich Kanäle im 2,4-GHz-Frequenzbereich.

Manuelle Kopplung

Hilfe: Sollte die automatische Kopplung bei der Erstinstallation nicht erfolgreich gewesen sein, können Sie die Magic Adapter manuell koppeln. Schließen Sie den devolo Magic WiFi mini Adapter an eine freie Steckdose an und warten Sie, bis die LED weiß blinkt (ca. 1 Minute).

Drücken Sie innerhalb von 3 Minuten die Taste an der Seite Ihres devolo Magic LAN Adapters, der mit dem Router verbunden ist. Drücken Sie die Taste an Ihrem eingesteckten devolo Magic WiFi mini Adapter. Sobald alle LEDs weiß leuchten, ist die Kopplung erfolgreich abgeschlossen.

Support

www.devolo.global
