Samson Q2U Handbuch

Einführung

Das Q2U vereint den Komfort digitaler und analoger Audioaufnahme in einem Mikrofon. Mit XLR- und USB-Ausgängen fügt sich das Q2U nahtlos in Ihr Heimstudio und mobile Aufnahmen, sowie Bühnenauftritte ein. Das Paket enthält einen Desktop-Stativständer, eine Mikrofonklemme, einen Schaumstoff-Windschutz, ein XLR-Kabel und ein USB-Kabel... alles, was Sie benötigen, um sofort mit der Aufnahme zu beginnen.
Für die Aufnahme von Musik, Podcasts, Gottesdiensten, Besprechungen oder Konferenzen ist das Q2U die perfekte Lösung für die Aufnahme hochwertiger digitaler Audiodaten auf Ihrem Computer oder für die Beschallung. Einfach anschließen und loslegen!

Eigenschaften

• Dynamisches Mikrofon mit digitalem USB-Ausgang und standardmäßigem analogem XLR-Ausgang.
• Linearer Frequenzgang über den gesamten Bereich für präzise Klangwiedergabe.
• Unidirektionales Aufnahmemuster nimmt den Schall vor dem Mikrofon auf und minimiert Umgebungs- und Hintergrundgeräusche.
• Kompatibel mit den meisten Mac- oder PC-Aufnahmesoftwares.
• Integrierter Kopfhörerverstärker mit Pegelregelung für latenzfreies Monitoring, plus die Möglichkeit, den Ausgang zum Anschluss aktiver Studiomonitore zu nutzen.
• Computergesteuerte analoge Eingangsverstärkung erleichtert das Einstellen des richtigen Pegels und das Erzielen eines sauberen Signals.
• Ein Desktop-Stativständer, eine Stativverlängerung, eine Mikrofonklemme, ein Schaumstoff-Windschutz, ein 10 Fuß USB-Kabel und ein 10 Fuß XLR-Kabel sind im Lieferumfang enthalten, um das Mikrofon sofort nach dem Auspacken einfach einzurichten.

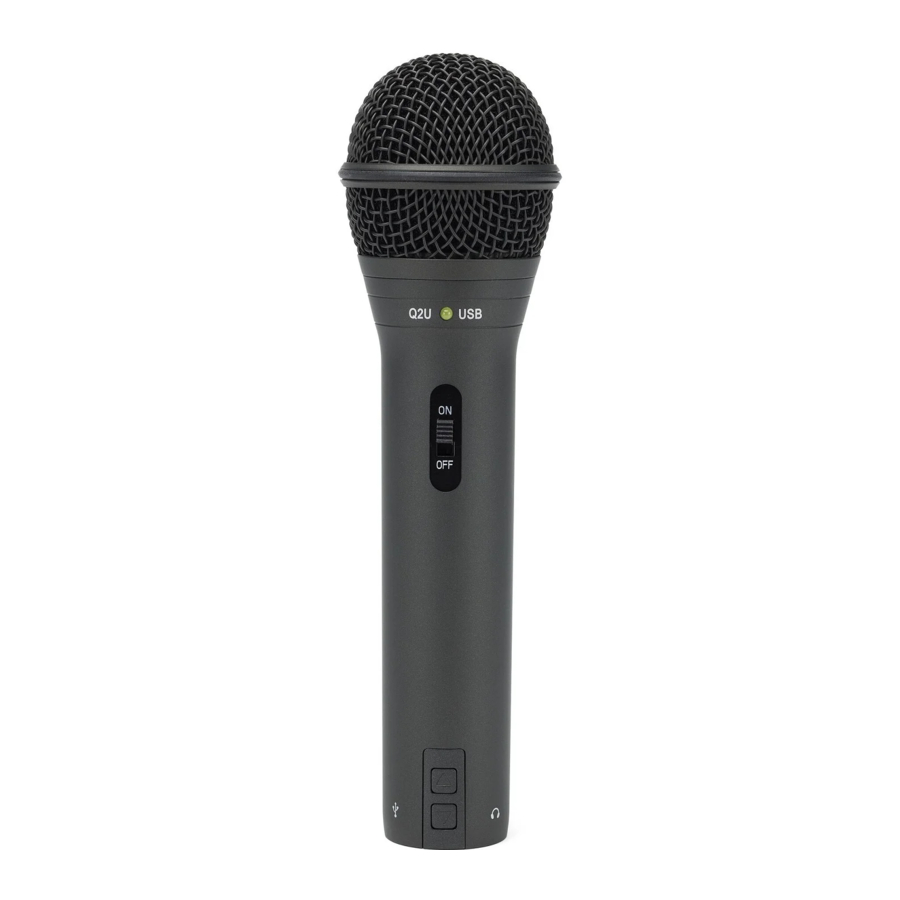

Q2U-Layout

1. Windschutz – Zweistufiges Gitter schützt die Kapsel und hilft, Windgeräusche und P-Popping zu reduzieren.
2. Kapsel – Intern schockgelagertes dynamisches Mikrofonelement mit Nierencharakteristik.
3. LED – Die zweifarbige Power/Clip-LED leuchtet grün, um die Stromversorgung anzuzeigen, und blinkt rot, wenn das Eingangsmikrofon übersteuert oder clippt.
4. EIN/AUS-Schalter – Dient zum Ein- oder Ausschalten der USB- und XLR-Ausgänge des Mikrofons.
5. Ausgangspegelregler – Auf- und Ab-Tasten steuern die Lautstärke des Kopfhörerausgangs.
6. XLR-Anschluss – Standard-XLR-Stecker mit analogem Ausgang zum Anschluss an einen Standard-Mikrofonvorverstärker.
7. USB – Mini-B USB-Anschluss zur Verbindung mit Ihrem PC- oder Mac-Computer.
8. Kopfhörerausgang – 3,5-mm-Stereo-Klinkenbuchse zum Anschluss von Kopfhörern oder Studiomonitoren. Der Kopfhörerausgang bietet einen Mix aus dem Direktsignal des Mikrofons und der Audiowiedergabe vom Computer.

Erste Schritte - Verbindung mit einem Computer

Die Verwendung des Q2U mit einem Computer ist ein einfacher Vorgang, der nur wenige Minuten dauert. Verbinden Sie einfach das mitgelieferte USB-Kabel mit einem freien USB-Anschluss Ihres Computers und beginnen Sie mit der Aufnahme.

Verwenden des Q2U mit Windows-Computern

1. Vom Start Menu (Startmenü) aus öffnen Sie das Control Panel (Systemsteuerung) und wählen Sound (Sound).
   Unter den Tabs Playback (Wiedergabe) und Recording (Aufnahme) wählen Sie das Samson Q2U als Audiogerät aus.
2. Um die Verstärkung des Mikrofons anzupassen, klicken Sie auf die Schaltfläche Properties (Eigenschaften) und wählen dann den Tab Levels (Pegel). Sie können den Lautstärkepegel entweder als Prozentsatz oder in dB anzeigen, indem Sie mit der rechten Maustaste auf das Zahlenfeld klicken.
3. Wenn die Mikrofon-LED rot leuchtet, drehen Sie diesen Regler herunter, bis die LED nicht mehr rot blinkt.
4. Im Tab Playback (Wiedergabe) wählen Sie den Tab Level (Pegel) und stellen die Master Volume (Gesamtlautstärke) des Computers auf 100 %. Verwenden Sie die Ausgangspegel-Tasten des Q2U, um die Gesamtausgabe der Kopfhörer oder Lautsprecher zu steuern.
5. Um den Pegel des direkten Monitorings im Tab Playback (Wiedergabe) anzupassen, bewegen Sie den Schieberegler mit der Bezeichnung Microphone (Mikrofon).

Verwenden des Q2U mit Apple OSX

1. Öffnen Sie System Preferences (Systemeinstellungen) aus dem Dock oder dem Hauptmenü von Apple.
2. Wählen Sie das Einstellungsicon Sound (Ton) aus, wählen den Tab Input (Eingang) und wählen Q2U.
3. Stellen Sie die Verstärkung des Q2U ein, indem Sie den Lautstärkeregler Input (Eingang) am unteren Rand des Dialogfelds Sound (Ton) anpassen.
4. Stellen Sie das Q2U als Wiedergabelautstärke ein, indem Sie auf den Tab Output (Ausgang) klicken und Q2U auswählen, stellen Sie den Output volume (Ausgangslautstärke)-Schieberegler am unteren Rand des Sound (Ton)-Dialogfelds auf die maximale Einstellung und verwenden Sie den Volume (Lautstärke)-Regler an der Vorderseite des Q2U, um die Gesamtausgabe der Kopfhörer oder Lautsprecher zu steuern.
5. Um das direkte Monitoring ein- oder auszuschalten, öffnen Sie das Dienstprogramm Audio/MIDI Setup (Audio-MIDI-Setup), das sich im Ordner Utility (Dienstprogramme) im Ordner Applications (Programme) befindet. Klicken Sie dann auf das Kontrollkästchen in der Spalte Thru (Durchschleifen) im Audio/MIDI Setup (Audio-MIDI-Setup).

Schnellstart

Befolgen Sie diesen einfachen Schnellstart für eine typische Einrichtung, um mit der Aufnahme zu beginnen.

Verwenden des Q2U mit einem Computer

1. Packen Sie das Q2U aus und positionieren Sie das Mikrofon auf dem Desktop-Stativ.
2. Stellen Sie den EIN/AUS-Schalter des Q2U auf die Position "ON" (EIN) und richten Sie das Ende des Mikrofons auf den Sprecher/Musiker.
3. Schließen Sie Kopfhörer an den Kopfhörerausgang an, der sich an der Unterseite des Mikrofons befindet.
4. Stecken Sie das Mini-B (kleine) Ende des USB-Kabels in das Q2U und das andere Ende des Kabels in einen freien USB-Anschluss Ihres Computers.
5. Starten Sie Ihre Aufnahmesoftware, regeln Sie den Hauptausgangspegel herunter und wählen Sie das Q2U für die Ein- und Ausgänge aus.
6. Richten Sie eine Mono-Aufnahmespur in Ihrer Software ein.
7. Stellen Sie den Pegel des Mikrofons gemäß den Anweisungen unter "Erste Schritte - Verbindung mit einem Computer" ein.
8. Stellen Sie die Lautstärke Ihrer Kopfhörer auf ein angenehmes Hörniveau ein, indem Sie die Auf- und Ab-Tasten des Ausgangspegelreglers verwenden.
9. Drücken Sie die Aufnahmetaste und beginnen Sie zu kreieren.

Mikrofonplatzierung

Um die Qualität Ihrer Aufnahmen zu maximieren, sollten Sie der Platzierung und Positionierung des Q2U für das Instrument oder den Sänger, den Sie mikrofonieren, besondere Aufmerksamkeit schenken. Das Q2U ist ein unidirektionales Mikrofon mit Nierencharakteristik. Nierenmikrofone zeigen ein Phänomen, das als Nahbesprechungseffekt bekannt ist. Der Nahbesprechungseffekt ist eine resultierende Änderung des Frequenzgangs eines Mikrofons, basierend auf der Position der Mikrofonkapsel relativ zur Schallquelle. Im Allgemeinen nimmt die Basswiedergabe zu, je näher das Mikrofon an die Schallquelle herangeführt wird.
Sie können auch subtile Änderungen am Frequenzgang vornehmen, indem Sie die Position geringfügig anpassen. Insbesondere wenn Sie ein Nierenmikrofon direkt auf die Schallquelle richten (on axis (auf Achse)), erhalten Sie den besten Frequenzgang; wenn Sie das Mikrofon jedoch leicht wegdrehen (off axis (außerhalb der Achse)), werden Sie feststellen, dass der Hochfrequenzgang abfällt und das Mikrofon basslastiger und weniger höhenreich klingt.
Für die meisten Gesangsanwendungen sollten Sie das Mikrofon direkt vor dem Künstler in einem Abstand von etwa 4 bis 18 Zoll positionieren. Dies nimmt die Stimme auf und minimiert gleichzeitig unerwünschte Hintergrund- oder Umgebungsgeräusche. Wenn Sie Gesang nah mikrofonieren und Explosivlaute wie P-Popping, die durch plosive Konsonanten verursacht werden, bemerken, stellen Sie das Mikrofon in einem leichten Winkel auf, um P-Popping zu reduzieren. Leichte Änderungen des Mikrofonwinkels in Bezug auf die Schallquelle können zu erstaunlichen Entzerrungsanpassungen führen. Dies kann eine sehr nützliche Technik sein, um den optimalen Klang von Schlagzeug, Akustikgitarre, Klavier oder anderen Instrumenten in einem Live-Raum oder auf einer Soundbühne einzufangen. Experimentieren und Erfahrung sind die besten Lehrer, um gute Klänge zu erzielen, also schließen Sie an und beginnen Sie zu kreieren!

Verwenden des Q2U mit einem Mischpult

Über den XLR-Ausgang können Sie das Q2U an ein Standard-PA-Mischpult für Live-Sound-Anwendungen oder bei Aufnahmen über ein Audio-Interface anschließen. Verbinden Sie das mitgelieferte XLR-Kabel mit Ihrem Mischpult. Stellen Sie den EIN/AUS-Schalter auf die Position "ON" (EIN).
Befolgen Sie die Anweisungen des Herstellers zum Einstellen des Mikrofonpegels des Mischpults oder Audio-Interfaces.

P-Popping

Manchmal, wenn Gesang aufgenommen wird, übersteuern bestimmte Explosivkonsonanten (wie harte "P" (P) und "B" (B)-Laute) den Mikrofoneingang, was zu Clipping führt und Verzerrungen in Ihre Aufnahme einbringt. Dies sind einige der schlimmsten Geräusche, die in Ihre Aufnahme gelangen können. Einmal aufgenommen, sind sie fast unmöglich zu entfernen und können Ihren Zuhörer sehr ablenken. Zusätzlich zum zweistufigen Gitter enthält das Q2U einen großen Schaumstoff-Windschutz, der die Auswirkungen der Luftstöße von Sängern beim Aussprechen von Wörtern mit diesen harten Konsonantenlauten reduziert. Der Popfilter schützt außerdem das Mikrofonelement vor Feuchtigkeit.

Stativmontage

Das Q2U enthält einen Dreifuß-Tischmikrofonständer. Der Tischständer enthält ein Verlängerungsstück. Dies ermöglicht es Ihnen, die Höhe des Mikrofons in Richtung des Mundes des Künstlers anzuheben.
Zusätzlich kann das Q2U mit der mitgelieferten Mikrofonklemme an jedem Standard-Mikrofonständer befestigt werden. Schrauben Sie einfach die Q2U-Mikrofonklemme auf Ihr Mikrofonstativ oder Ihren Galgenarm und stellen Sie das Mikrofon auf den gewünschten Winkel ein.

Richtcharakteristik & Frequenzgang

Zwei Merkmale eines Mikrofons sind seine Richtcharakteristik und sein Frequenzgang. Die Richtcharakteristik beschreibt die Richtwirkung des Mikrofons, und der Frequenzgang ist eine grafische Darstellung, wie das Mikrofon auf verschiedene Frequenzen reagiert.
Das Q2U ist ein unidirektionales Mikrofon, das den Schall vor dem Mikrofon aufnimmt und Schall von den Seiten und der Rückseite unterdrückt. Dies ermöglicht eine bessere Trennung von Künstlern oder Instrumenten im Studio und nimmt mehr vom Klang des Künstlers im Verhältnis zum Raumklang auf. Weitere Informationen zur Mikrofontechnik finden Sie unter samsontech.com.

Richtcharakteristik

Frequenzgang

Spezifikationen

Elementtyp: Dynamisch
Richtcharakteristik: Niere
Frequenzgang: 50Hz - 15 kHz
Stromversorgung: 5V DC USB-Stromversorgung
Bedienelemente: Ein/Aus-Schalter, Kopfhörerlautstärke
Ausgangsanschlüsse: Mini-B USB, XLR, 3,5mm TRS Stereo-Kopfhörer
Samplerate: 44.1/48kHz
Bittiefe: 16bit
Empfindlichkeit: -54 dBV/Pa
Max. Schalldruckpegel: 148 dB SPL
Kopfhörer-Ausgangsleistung: 10mW @ 16 Ohm
Mitgeliefertes Zubehör: USB-Kabel, XLR-Kabel, Stativ, Stativverlängerung, Mikrofonklemme, Schaumstoff-Windschutz
Gewicht: 11.2oz / 317.5g
Abmessungen: 7.5 " x 2.2 " (Durchmesser) / 190 mm x 55 mm (Durchmesser)
Bei Samson verbessern wir unsere Produkte ständig, daher können Spezifikationen und Abbildungen ohne vorherige Ankündigung geändert werden.
