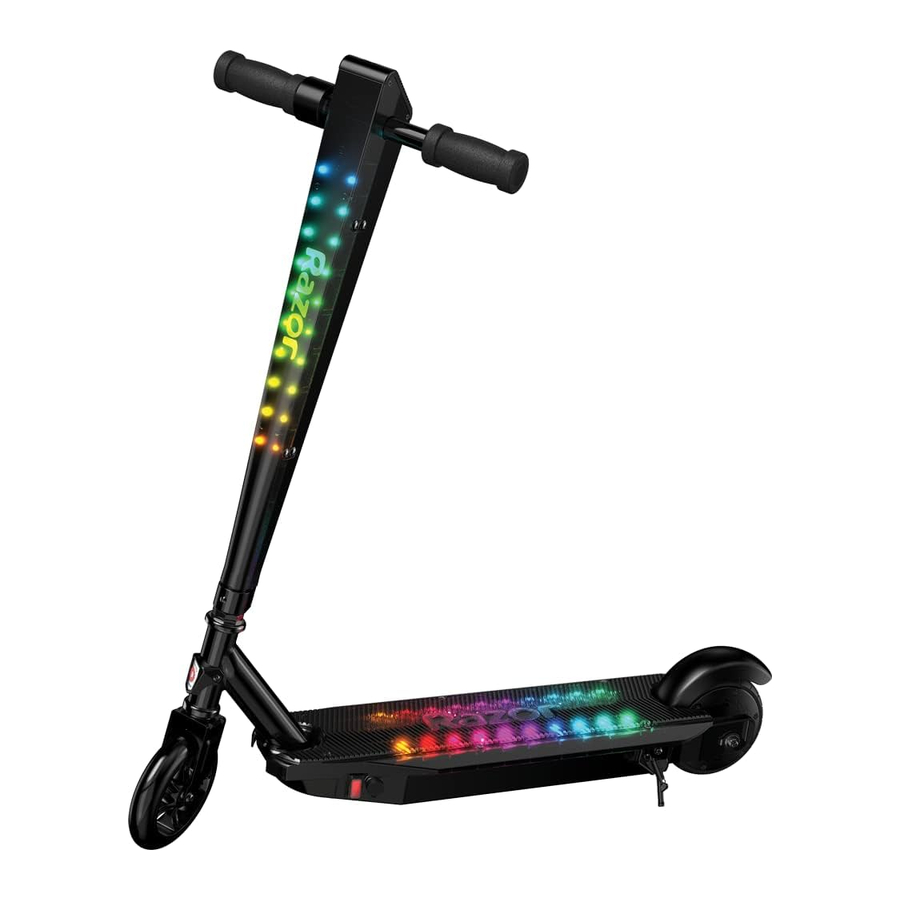

Razor Sonic Glow - Elektroroller-Handbuch

HINWEIS: Das Gerät muss sich mit mindestens 3 mph (5 km/h) bewegen, bevor der Motor anspringt. Treten Sie an, um mindestens 3 mph (5 km/h) zu erreichen, während Sie den Gashebel betätigen, um den Motor einzuschalten.

SICHERHEITSHINWEISE

Das Fahren eines Elektrorollers birgt potenzielle Risiken und erfordert Vorsicht. Wie jedes Fahrprodukt birgt ein Elektroroller inhärente Gefahren bei seiner Verwendung (z. B. Herunterfallen oder Fahren in eine gefährliche Situation). Wie jedes Fahrprodukt können und sollen Elektroroller sich bewegen, und es ist daher natürlich möglich, die Kontrolle zu verlieren oder anderweitig in gefährliche Situationen zu geraten. Sowohl Kinder als auch die für ihre Aufsicht verantwortlichen Erwachsenen müssen erkennen, dass ein Fahrer, wenn solche Dinge geschehen, schwer verletzt werden oder sterben kann, selbst wenn Sicherheitsausrüstung und andere Vorsichtsmaßnahmen verwendet werden. FAHREN SIE AUF EIGENE GEFAHR UND NUTZEN SIE IHREN GESUNDEN MENSCHENVERSTAND.

ELTERLICHE UND ERWACHSENE VERANTWORTUNG UND AUFSICHT SIND ERFORDERLICH: Da Produkte wie Elektroroller potenzielle Gefahren bergen, die eindeutig mit ihrer Verwendung verbunden sind, ist es weithin anerkannt, dass DIE NOTWENDIGKEIT DER AUSÜBUNG ELTERLICHER VERANTWORTUNG BEI DER AUSWAHL VON FAHRPRODUKTEN, DIE DEM ALTER EINES KINDES ENTSPRECHEN, ODER ELTERLICHER AUFSICHT IN SITUATIONEN, IN DENEN KINDER VERSCHIEDENEN ALTERS ZUGANG ZU DEN GLEICHEN FAHRPRODUKTEN HABEN KÖNNEN, WICHTIG IST. Nicht jedes Produkt ist für jedes Alter oder jede Größe eines Kindes geeignet, und innerhalb dieser Produktkategorie finden sich unterschiedliche Altersempfehlungen, die die Art der Gefahren und die erwartete geistige oder körperliche Fähigkeit eines Kindes, oder beides, zur Bewältigung der Gefahren widerspiegeln sollen.

Das empfohlene Mindestalter des Fahrers beträgt 8 Jahre und älter. Jeder Fahrer, der nicht bequem auf den Roller passt, sollte nicht versuchen, ihn zu fahren. Die Entscheidung eines Elternteils, seinem Kind die Benutzung dieses Produkts zu erlauben, sollte auf der Reife, den Fähigkeiten und der Regelbefolgung des Kindes basieren.

Halten Sie dieses Produkt von kleinen Kindern fern und denken Sie daran, dass es nur für Personen bestimmt ist, die den Roller mindestens vollständig bequem und kompetent bedienen können.

Personen mit geistigen oder körperlichen Einschränkungen, die sie anfällig für Verletzungen machen, ihre körperliche Geschicklichkeit oder geistigen Fähigkeiten beeinträchtigen könnten, Sicherheitsanweisungen zu erkennen, zu verstehen und zu befolgen und die Gefahren der Rollerbenutzung zu verstehen, sollten Produkte, die ihren Fähigkeiten nicht entsprechen, nicht benutzen oder nicht benutzen dürfen. Personen mit Herzerkrankungen, Kopf-, Rücken- oder Nackenleiden (oder früheren Operationen in diesen Körperbereichen) oder schwangere Frauen sollten gewarnt werden, solche Produkte nicht zu bedienen.

ÜBERSCHREITEN SIE NICHT DAS HÖCHSTGEWICHT VON 120 lb (54 kg). Das Fahrergewicht bedeutet nicht unbedingt, dass die Größe einer Person angemessen ist, um auf den Roller zu passen oder die Kontrolle über ihn zu behalten.

PRÜFEN UND WARTEN SIE DEN ZUSTAND DES ROLLERS Überprüfen Sie vor der Benutzung, ob Abdeckungen und Schutzvorrichtungen vorhanden und in einwandfreiem Zustand sind. Überprüfen Sie, ob die Bremse ordnungsgemäß funktioniert und die Räder keine durch Verschleiß verursachten Abflachungen aufweisen. Der Roller sollte gemäß den Herstellervorgaben gewartet und repariert werden, wobei nur vom Hersteller zugelassene Ersatzteile zu verwenden sind. Er sollte nicht vom ursprünglichen Design und der Konfiguration des Herstellers abweichen.

ZULÄSSIGE FAHRPRAKTIKEN UND BEDINGUNGEN
Beachten und befolgen Sie stets alle lokalen Gesetze oder Vorschriften, die die Orte beeinflussen können, an denen der Elektroroller benutzt werden darf. Halten Sie sich jederzeit sicher von Autos und Motorfahrzeugverkehr fern. Benutzen Sie ihn nur dort, wo es erlaubt ist, und mit Vorsicht.

Betätigen Sie den Gashebel nicht, es sei denn, Sie befinden sich auf dem Roller und in einer sicheren, zum Fahren geeigneten Außenumgebung. Der Elektroroller muss sich mit mindestens 3 mph (5 km/h) bewegen, bevor der Motor anspringt.

Die normale Höchstgeschwindigkeit dieses Rollers beträgt ungefähr 10 mph (16 km/h), die durch Bedingungen wie Fahrergewicht, Steigungen und Batterieladezustand beeinflusst werden kann. Vermeiden Sie übermäßige Geschwindigkeiten, die bei Bergabfahrten auftreten können.

Halten Sie jederzeit die Lenker fest. Berühren Sie während des Gebrauchs oder unmittelbar nach dem Fahren nicht die Bremse oder den Motor Ihres Rollers, da diese Teile sehr heiß werden können.

Fahren Sie defensiv. Achten Sie auf mögliche Hindernisse, die Ihr Rad erfassen oder Sie zu einem plötzlichen Ausweichen oder zum Kontrollverlust zwingen könnten. Achten Sie darauf, Fußgänger, Skater, Skateboards, Roller, Fahrräder, Kinder oder Tiere zu meiden, die Ihren Weg kreuzen könnten, und respektieren Sie die Rechte und das Eigentum anderer.

Der Elektroroller ist für die Benutzung auf ebenen, trockenen Oberflächen wie Gehwegen oder ebenem Gelände ohne loses Material wie Sand, Blätter, Steine oder Kies vorgesehen. Nasse, glatte, holprige, unebene oder raue Oberflächen können die Traktion beeinträchtigen und zu möglichen Unfällen beitragen. Fahren Sie Ihren Roller nicht in Schlamm, Eis, Pfützen oder Wasser. Achten Sie auf mögliche Hindernisse, die Ihr Rad erfassen oder Sie zu einem plötzlichen Ausweichen oder zum Kontrollverlust zwingen könnten. Vermeiden Sie scharfe Unebenheiten, Gullyroste und plötzliche Oberflächenwechsel.

Versuchen Sie keine Stunts oder Tricks mit Ihrem Elektroroller. Der Roller ist nicht dafür ausgelegt, Missbrauch durch unsachgemäße Verwendung wie Springen, Curb Grinding oder andere Arten von Stunts zu widerstehen. Rennen, Stuntfahren oder andere Manöver erhöhen ebenfalls das Risiko des Kontrollverlusts oder können unkontrollierte Fahreraktionen oder -reaktionen verursachen.

Lassen Sie niemals mehr als eine Person gleichzeitig den Roller fahren. Fahren Sie nicht nachts oder bei eingeschränkter Sicht. Niemals in der Nähe von Treppen oder Schwimmbädern benutzen. Lassen Sie Hände, Füße, Haare, Körperteile, Kleidung oder ähnliche Gegenstände nicht mit beweglichen Teilen oder Rädern in Kontakt kommen, während der Motor läuft. Berühren Sie keine heiße Bremse oder den Elektromotor während des Gebrauchs oder unmittelbar nach dem Fahren. Verwenden Sie niemals Kopfhörer oder ein Mobiltelefon zum Sprechen oder Texten während der Fahrt. Fahren Sie niemals per Anhalter mit einem Fahrzeug.

Fahren Sie Ihren Roller nicht bei nassem oder eisigem Wetter und tauchen Sie den Roller niemals in Wasser, da die elektrischen und Antriebskomponenten durch Wasser beschädigt werden oder andere möglicherweise unsichere Bedingungen entstehen könnten. Riskieren Sie niemals die Beschädigung von Oberflächen wie Teppichen oder Fußböden durch die Verwendung eines Elektrorollers in Innenräumen.

RICHTIGE FAHRERBEKLEIDUNG
Tragen Sie immer eine geeignete Schutzausrüstung, wie einen zugelassenen Schutzhelm (mit sicher befestigtem Kinnriemen), Ellbogen- und Knieschoner. Ein Helm kann in Ihrer Gegend gesetzlich vorgeschrieben sein. Ein langärmeliges Hemd, lange Hosen und Handschuhe werden empfohlen. Tragen Sie immer Sportschuhe (Schnürschuhe mit Gummisohlen) und halten Sie die Schnürsenkel gebunden und fern von Rädern, Motor und Antriebssystem. Fahren Sie niemals barfuß oder in Sandalen.

VERWENDUNG DES LADEGERÄTS
Das mit dem Elektroroller gelieferte Ladegerät sollte regelmäßig auf Schäden an Kabel, Stecker, Gehäuse und anderen Teilen überprüft werden. Im Falle solcher Schäden darf der Roller erst geladen werden, wenn das Ladegerät repariert oder ersetzt wurde. Nur mit dem empfohlenen Ladegerät verwenden. Seien Sie beim Laden vorsichtig. Das Ladegerät ist kein Spielzeug. Das Ladegerät sollte von einem Erwachsenen bedient werden. Betreiben Sie das Ladegerät nicht in der Nähe von brennbaren Materialien. Ziehen Sie das Ladegerät ab und trennen Sie es vom Roller, wenn es nicht benutzt wird. Trennen Sie es immer vom Ladegerät, bevor Sie Ihren Roller mit einem feuchten Tuch abwischen und reinigen.

DAS NICHTBEFOLGEN DES GESUNDEN MENSCHENVERSTANDES UND DER OBEN GENANNTEN WARNHINWEISE ERHÖHT DAS RISIKO SCHWERER VERLETZUNGEN WEITER. BENUTZEN SIE AUF EIGENE GEFAHR UND MIT ANGEMESSENER UND ERNSTHAFTER BEACHTUNG DES SICHEREN BETRIEBS. SEIEN SIE VORSICHTIG.

BEVOR SIE BEGINNEN

Entfernen Sie den Inhalt aus der Verpackung. Entfernen Sie die Trennvorrichtungen, die die Komponenten während des Versands vor Beschädigungen schützen. Überprüfen Sie den Inhalt der Verpackung auf Lackkratzer, Dellen oder geknickte Kabel, die während des Versands aufgetreten sein könnten. Da der Roller zu 95 Prozent im Werk montiert und verpackt wurde, sollten keine Probleme auftreten, selbst wenn der Karton einige Kratzer oder Dellen aufweist.

STELLEN SIE SICHER, DASS DER NETZSCHALTER AUF "OFF" (AUS) GESTELLT IST, BEVOR SIE MONTAGE- ODER WARTUNGSARBEITEN DURCHFÜHREN.

Geschätzte Montage- und Einrichtzeit
Razor empfiehlt die Montage durch einen Erwachsenen. Planen Sie bis zu 10 Minuten für die Montage ein, ohne die anfängliche Ladezeit. Planen Sie bis zu 12 Stunden für die Ladung ein (siehe Abschnitt Ladeinformationen).

VERWENDEN SIE KEINE NICHT-RAZOR-PRODUKTE MIT IHREM RAZOR ELEKTROROLLER. Der Roller wurde nach bestimmten Razor-Designspezifikationen gebaut. Die zum Zeitpunkt des Verkaufs gelieferte Originalausrüstung wurde aufgrund ihrer Kompatibilität mit dem Rahmen, der Gabel und allen anderen Teilen ausgewählt. Bestimmte Zubehörprodukte sind möglicherweise nicht kompatibel und führen zum Erlöschen der Garantie.

Hinweis: Der Elektroroller muss sich mit mindestens 3 mph (5 km/h) bewegen, während der Gashebel gedrückt wird, um den Motor einzuschalten.

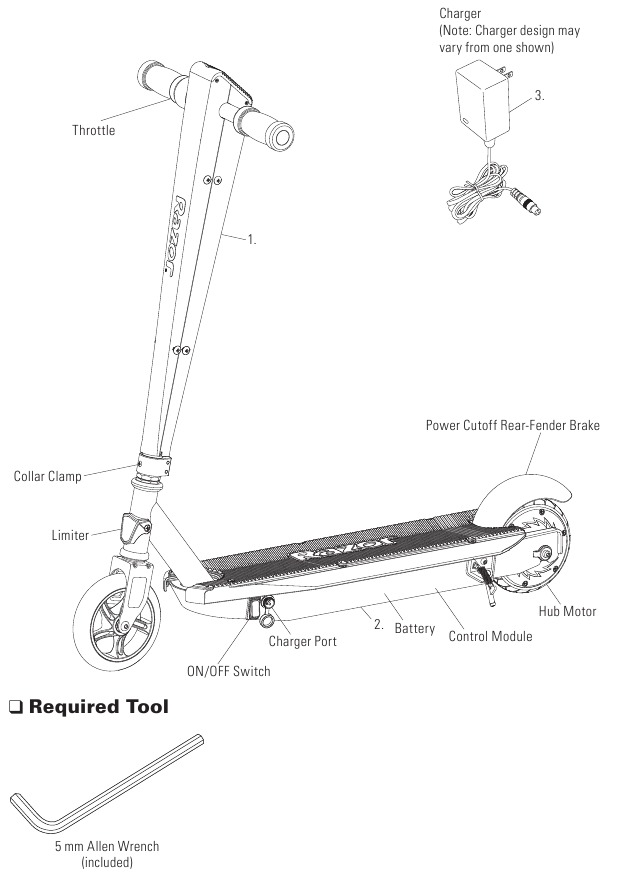

Standorte der Produkt-ID: (Siehe Standorte links)

1. Lenkerstange
2. Unter der Batteriewanne
3. Ladegerät
4. UPC-Seite des Kartons (Nicht abgebildet)

Kartoninhalt:

• Elektroroller
• Ladegerät
• Inbusschlüssel
• Benutzerhandbuch

MONTAGE UND EINRICHTUNG

Anbringen des Lenkers

Erforderliches Werkzeug: 5 mm Inbusschlüssel (enthalten)

1. Bevor Sie die T-Stange auf die Gabel stecken, ziehen Sie den Stecker vorsichtig durch den Gummischutz, um ihn zu entfernen. Entsorgen Sie den Gummischutz.

2. Verbinden Sie die Stecker der T-Stange mit der Gabel. Lösen Sie die Schelle an der T-Stange mit einer Drehbewegung von Seite zu Seite und montieren Sie die T-Stange an der Gabel, bis sie am Steuersatz-Kontermutter anstößt.

3. Wenn das Vorderrad geradeaus zeigt und der Lenker rechtwinklig zum Vorderrad steht, ziehen Sie beide Schrauben an der Klemme mit einem 5 mm Inbusschlüssel fest. Fest anziehen.


Versuchen Sie nicht, den Vorbau in das Gewinde der Vordergabel zu schrauben. Hinweis: Stellen Sie sicher, dass Kabel/Drähte aus dem Weg sind, bevor Sie den Vorbau in die Gabel einführen.

Wird die Schelle nicht richtig festgezogen, kann sich der Lenker während der Fahrt lösen und Sie können die Kontrolle verlieren und stürzen. Bei korrekter Anzugskraft dreht sich der Lenker unter normalen Umständen nicht aus der Ausrichtung mit dem Vorderrad.

LADEN DER BATTERIE

Ihr Elektroroller hat möglicherweise keine vollständig geladene Batterie; daher müssen Sie die Batterie vor der Benutzung aufladen.

• Erstmalige Ladezeit: 12 Stunden.
• Ladezeit: bis zu 12 Stunden, auch wenn die Leuchte grün wird. Die empfohlene maximale Ladezeit beträgt 24 Stunden.
• Laden Sie die Batterie immer sofort nach der Fahrt auf.
• Laden Sie die Batterie vollständig auf, bevor Sie sie längere Zeit lagern.
• Ziehen Sie das Ladegerät aus der Steckdose, wenn es nicht benutzt wird.
• Wenn die Batterie nicht regelmäßig aufgeladen wird, kann dies dazu führen, dass die Batterie keine Ladung mehr annimmt.

• Stellen Sie sicher, dass der Netzschalter auf AUS steht, wenn das Produkt nicht benutzt wird. Wenn der Netzschalter über einen längeren Zeitraum eingeschaltet bleibt, kann die Batterie einen Zustand erreichen, in dem sie keine Ladung mehr aufnimmt.
• Um eine lange Batterielebensdauer zu gewährleisten, lagern Sie das Produkt niemals bei Gefriertemperaturen oder darunter! Gefrieren schädigt die Batterie dauerhaft.
• Laufzeit: Bis zu 55 Minuten ununterbrochene Fahrzeit. Die Laufzeit kann je nach Fahrbedingungen, Fahrergewicht, Klima und/oder ordnungsgemäßer Wartung variieren.
• Häufiges Starten und Stoppen kann die Fahrzeit verkürzen.
• Die Batterielebensdauer kann je nach ordnungsgemäßer Wartung und Nutzung des Geräts variieren.

Hinweis: Stellen Sie sicher, dass der Netzschalter auf AUS steht, wenn das Gerät nicht benutzt wird. Wenn der Netzschalter über einen längeren Zeitraum eingeschaltet bleibt, kann die Batterie einen Zustand erreichen, in dem sie keine Ladung mehr aufnimmt.

1. Stecken Sie den Ladestecker in die Steckdose. Die Leuchte am Ladegerät sollte grün leuchten.
   Hinweis: Wenn die grüne Leuchte (LED) nicht angeht, versuchen Sie eine andere Steckdose.

2. Stecken Sie das Ladegerät in den Ladeanschluss. Stellen Sie sicher, dass der Netzschalter in der AUS-Position steht. Die Leuchte am Ladegerät sollte während des Ladevorgangs rot leuchten. Die Leuchte wird wieder grün, wenn der Ladevorgang abgeschlossen ist.


NUR mit dem empfohlenen Ladegerät verwenden. Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden. Das Ladegerät ist kein Spielzeug. Trennen Sie das Ladegerät immer, bevor Sie den Elektroroller mit einem feuchten Tuch abwischen und/oder reinigen. Das mit dem Elektroroller gelieferte Ladegerät sollte regelmäßig auf Schäden an Kabel, Stecker, Gehäuse und anderen Teilen überprüft werden. Im Falle solcher Schäden darf der Elektroroller erst geladen werden, wenn er repariert oder ersetzt wurde. Ladegeräte verfügen über einen integrierten Überladeschutz, um ein Überladen der Batterie zu verhindern.

Hinweis: Wenn das Ladegerät während des normalen Gebrauchs warm wird, ist dies eine normale Reaktion und kein Grund zur Besorgnis. Wenn Ihr Ladegerät während des Gebrauchs nicht warm wird, bedeutet dies nicht, dass es nicht ordnungsgemäß funktioniert.
Steckdose – Grün (Standby)
Steckdose und Gerät – Rot (wird geladen)
Steckdose und Gerät – Grün (geladen)

Hinweis: Laden Sie das Gerät weiter auf, auch wenn die Leuchte vor Ablauf von 12 Stunden grün wird.

Die Batterieladung kann mit der Zeit nachlassen. Laden Sie die Batterie regelmäßig auf, wenn sie nicht benutzt wird.

CHECKLISTE VOR DER FAHRT

• Bremse
  Überprüfen Sie die Bremse auf ordnungsgemäße Funktion. Wenn Sie auf die Hinterradkotflügelbremse treten, sollte die Bremse eine positive Bremswirkung erzielen. Wenn Sie die Bremse bei eingeschaltetem/betätigtem Gashebel betätigen, sollte der Bremsabschaltschalter die Stromzufuhr zum Motor unterbrechen.
• Räder
  Überprüfen Sie die Räder regelmäßig auf übermäßigen Verschleiß.
• Rahmen, Gabel und Lenker
  Überprüfen Sie auf Risse oder gebrochene Verbindungen. Obwohl Rahmenbrüche selten sind, ist es möglich, dass ein aggressiver Fahrer gegen einen Bordstein oder ein Objekt fährt und den Rahmen beschädigt, verbiegt oder bricht. Gewöhnen Sie sich an, Ihren Roller regelmäßig zu überprüfen.
• Hardware/Lose Teile Überprüfen Sie vor jeder Fahrt alle Teile wie Muttern, Schrauben, Befestigungselemente usw., um sicherzustellen, dass sie sicher und korrekt montiert sind. Es sollten keine ungewöhnlichen Klappergeräusche oder Geräusche von losen Teilen oder gebrochenen Komponenten zu hören sein. Wenn das Produkt beschädigt ist, fahren Sie nicht damit. Beachten Sie die "Safety Warnings" (Sicherheitshinweise) dieses Handbuchs.
• Sicherheitsausrüstung
  Tragen Sie immer eine geeignete Schutzausrüstung, wie einen zugelassenen Schutzhelm. Ellbogen- und Knieschoner werden empfohlen. Tragen Sie immer Sportschuhe (Schnürschuhe mit Gummisohlen) und halten Sie die Schnürsenkel gebunden und fern von Rädern, Motor und Antriebssystem. FAHREN SIE NIEMALS BARFUSS ODER IN SANDALEN.
• Gesetze und Vorschriften
  Überprüfen und befolgen Sie immer alle lokalen Gesetze oder Vorschriften.
• Versicherung
  Gehen Sie nicht davon aus, dass Ihre bestehenden Versicherungen notwendigerweise eine Deckung für die Produktnutzung bieten. Erkundigen Sie sich bei Ihrer Versicherungsgesellschaft nach Informationen zur Versicherung.
• Lagerung
  Längere Einwirkung von UV-Strahlen, Regen und Witterungseinflüssen kann die Gehäusematerialien beschädigen. Bei Nichtgebrauch im Innenbereich lagern.

VERWENDUNG

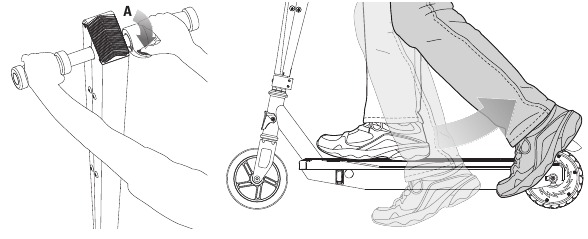

Roller starten

Netzschalter "ON" (EIN) schalten; Seitenständer hochklappen und beide Hände auf den Lenker legen.

Einen Fuß auf das Trittbrett stellen und mit dem anderen Fuß den Roller schieben (antreten), während Sie den Daumengashebel (A) herunterdrücken. Den anderen Fuß auf das Trittbrett stellen, sobald der Motor angesprungen ist.

Hinweis: Der Roller muss auf mindestens 3 mph (5 km/h) beschleunigen, damit der Motor anspringt.

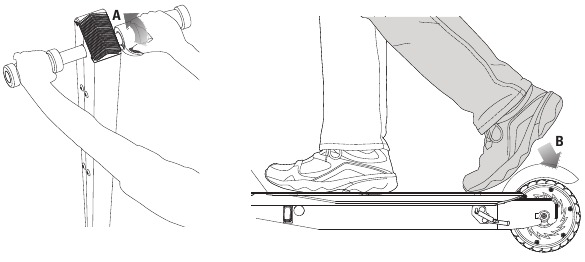

Roller anhalten

Für kontrollierte Stopps den Gashebel (A) loslassen und die Bremse durch Druck auf die Hinterradschutzblechbremse betätigen. Razor empfiehlt, das Bremsen bei verschiedenen Geschwindigkeiten und in einem offenen Bereich ohne Hindernisse zu üben, bevor Sie Ihren Roller in der Nähe anderer Personen fahren. Treten Sie auf die Hinterradschutzblechbremse (B), die Stromzufuhr wird unterbrochen und das Produkt wird dann langsam zum Stillstand kommen.

Hinweis: Als zusätzliche Sicherheitsfunktion ist der Roller so konzipiert, dass er die Stromzufuhr zum Motor unterbricht, wenn die Bremse betätigt wird.

Hinweis: Der Motor wird wieder anspringen (ohne antreten zu müssen), wenn die Bremse gelöst und der Gashebel gedrückt wird, bevor der Roller auf unter 3 mph (5 km/h) abgebremst hat.

Verbindung zu Ihrem Bluetooth ® Lautsprecher herstellen

1. Den Netzschalter des Razor Sonic Glow Elektrorollers auf EIN stellen.

2. Bluetooth ® in den Einstellungen Ihres mobilen Geräts aktivieren.

3. Razor Sonic Glow in der Liste Ihres mobilen Geräts finden und auswählen.

4. Ihre Musik abspielen.


Nicht während der Fahrt auf Ihrem Mobilgerät sprechen oder Textnachrichten senden. Ändern Sie die Musikeinstellungen Ihres Geräts nur im Stand.

REPARATUR UND WARTUNG

Schalten Sie den Netzschalter auf "OFF" (AUS), bevor Sie mit Reparatur- oder Wartungsarbeiten beginnen:

• Anweisungen lesen
• Ladegerätstecker entfernen
• Den Netzschalter auf AUS stellen

• Das zu reparierende Gerät sichern
• Vorsicht im Bereich freiliegender Teile walten lassen

• Wenden Sie sich an den Razor Kundendienst, wenn Sie sich bei Reparaturen oder Wartungsarbeiten unsicher sind

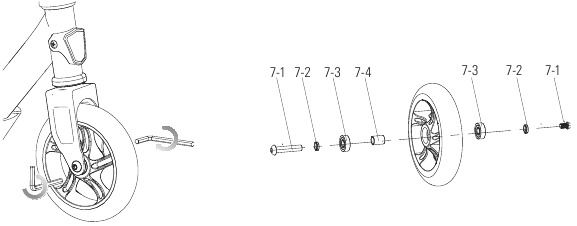

Vorderrad austauschen

Benötigtes Werkzeug: Zwei (2) 5 mm Inbusschlüssel (einer im Lieferumfang enthalten)

1. Mit zwei (2) 5 mm Inbusschlüsseln die Achsschraube lösen. Rad entfernen und Ersatzrad einbauen. (Beachten Sie die Reihenfolge der Befestigungsteile)


Hinweis: Reihenfolge der Vorderrad-Befestigungsteile
Rechte Seite
7-2 Abstandshalter
7-3 Lager
7-4 Großer Abstandshalter
Gabel
7-1 Verbindungsschraube
Linke Seite
7-2 Abstandshalter
7-3 Lager
Gabel
7-1 Schraube

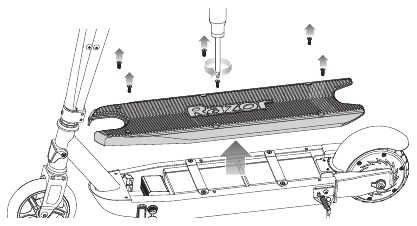

Batterie-/Hinterrad-/Nabenmotor austauschen

Benötigtes Werkzeug: Kreuzschlitzschraubendreher und zwei (2) 5 mm Inbusschlüssel (nur ein Schlüssel im Lieferumfang enthalten) (Schritte 1-3 für Batteriewechsel)

1. Mit einem Kreuzschlitzschraubendreher die sechs (6) Schrauben entfernen und das Trittbrett abnehmen.

2. Das Kabel vom Controller zum Trittbrett trennen. Das Trittbrett beiseitelegen.

3. Mit einem Kreuzschlitzschraubendreher die vier (4) Schrauben entfernen und die Batteriebänder abnehmen. (Hinweis: Diese Schrauben sind kleiner als in Schritt 1.)

4. Die Batterien abklemmen.


Hinweis: Reihenfolge der Hinterrad-/Motorbefestigungsteile

Linke Seite
9-1 Unterlegscheibe
9-2 Unterlegscheibe
9-3 Achsschraube
Rechte Seite
9-1 Unterlegscheibe
9-2 Unterlegscheibe
9-3 Achsschraube

5. Motorkabel trennen.

6. Mit zwei (2) 5 mm Inbusschlüsseln die Achsschraube lösen. Rad/Nabenmotor entfernen.

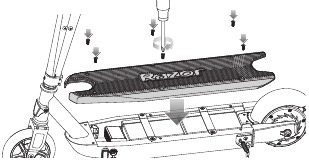

7. Um das Ersatzrad/den Nabenmotor einzubauen, die Schritte 1 bis 6 in umgekehrter Reihenfolge ausführen.


Hinweis: Achten Sie beim Wiedereinsetzen der Motorkabel in den Stecker darauf, dass das blaue Kabel mit dem blauen Kabel, das grüne Kabel mit dem grünen Kabel, das gelbe Kabel mit dem gelben Kabel und das mehrfarbige Kabel mit dem mehrfarbigen Kabel verbunden wird.

Hinweis:

Brandgefahr – keine vom Benutzer zu wartenden elektrischen Teile.

Ladegerät

Das mit dem Elektroroller gelieferte Ladegerät sollte regelmäßig auf Beschädigungen an Kabel, Stecker, Gehäuse und anderen Teilen überprüft werden. Im Falle solcher Schäden darf das Produkt erst wieder aufgeladen werden, wenn es repariert oder ersetzt wurde. NUR mit dem empfohlenen Ladegerät verwenden. Nicht für den Einsatz in Höhen über 2000 m über dem Meeresspiegel vorgesehen.

Räder

Räder und Antriebssystem unterliegen normalem Verschleiß. Es liegt in der Verantwortung des Benutzers, die Räder regelmäßig auf übermäßigen Verschleiß zu prüfen und die Nabenmotorkomponenten bei Bedarf auszutauschen.

Ersatzteile

Die am häufigsten benötigten Ersatzteile können bei einigen Razor Einzelhandelspartnern erworben werden. Für die vollständige Auswahl an Ersatzteilen besuchen Sie www.razor.com.

Reparaturzentren

Für eine Liste der autorisierten Razor Reparaturzentren:

• Online unter www.razor.com nachsehen.
• Zusätzliche Kontaktinformationen zum Kundendienst finden Sie auf der Rückseite dieses Handbuchs.

Falls ein Batterieleck auftritt, vermeiden Sie den Kontakt mit der austretenden Säure und legen Sie die beschädigte Batterie in eine Plastiktüte. Beachten Sie die Entsorgungsanweisungen auf der linken Seite. Bei Haut- oder Augenkontakt mit Säure mindestens 15 Minuten lang mit kaltem Wasser spülen und einen Arzt aufsuchen.

Batteriepole, Klemmen und zugehörige Zubehörteile enthalten Blei und Bleiverbindungen. Waschen Sie sich nach dem Umgang die Hände.

FEHLERBEHEBUNG

*Das/die Gerät(e) sollte(n) AUSGESCHALTET und vollständig geladen sein, bevor Sie mit der Fehlerbehebung beginnen.

HINWEIS: Alle Schritte zur Fehlerbehebung sollten nur von einem Erwachsenen durchgeführt werden.

Für weitere Tipps zur Fehlerbehebung, eine Liste verfügbarer Ersatzteile oder zur Suche eines autorisierten Service-Centers in Ihrer Nähe besuchen Sie unsere Website unter www.razor.com oder rufen Sie die gebührenfreie Nummer +1 866-467-2967 an, um mit einem Kundendienstmitarbeiter zu sprechen.

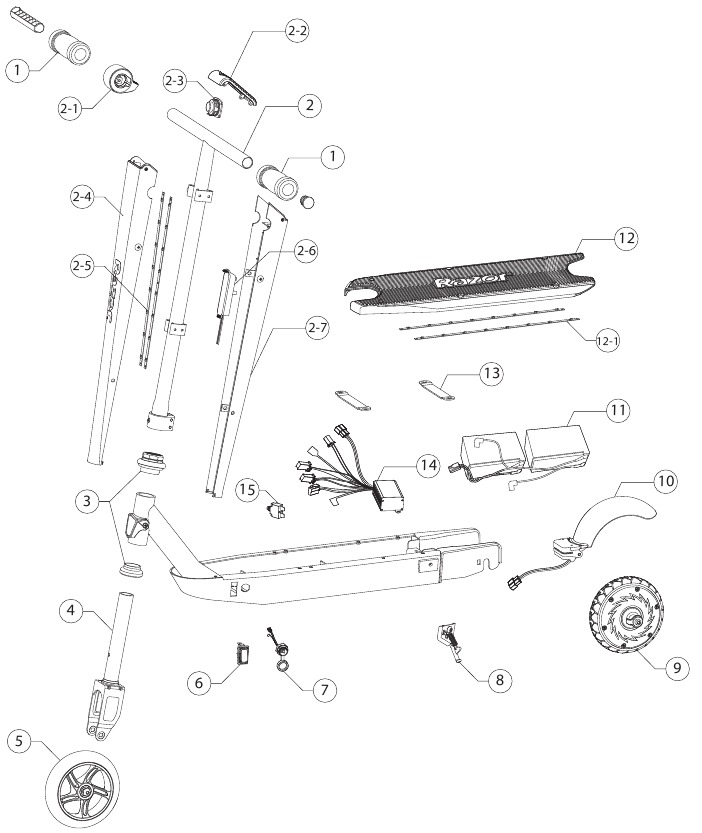

ELEKTROROLLER-TEILE

Halten Sie Ihren Roller jahrelang mit originalen Razor-Teilen am Laufen. Besuchen Sie unsere Website oder senden Sie uns eine E-Mail für weitere Informationen zur Verfügbarkeit von Ersatzteilen. (Änderungen der Spezifikationen vorbehalten.)

1. Lenkergriffe (Links/Rechts)
2. Lenkervorbau
   2-1 Gashebel
   2-2 Lautsprecherabdeckung
   2-3 Lautsprecher
   2-4 T-Lenker Vorderabdeckung
   2-5 T-Lenker Lichter
   2-6 Bluetooth-Modul
   2-7 T-Lenker Hintere Abdeckung

3. Steuersatz (Oben/Unten)
4. Vorderradgabel mit Begrenzer
5. Vorderrad komplett
6. Ein-/Ausschalter
7. Ladeanschluss
8. Ständer
9. Hinterrad mit Nabenmotor komplett

10. Hinterer Kotflügel mit Bremse komplett
11. Akku (2-12V/6aH)
12. Trittbrett
    12-1 Trittbrett-Lichter
13. Akkuhalterungen
14. Steuermodul
15. Reset-Taste

KONTAKTINFORMATIONEN FÜR KUNDENSERVICE

Brauchen Sie Hilfe? Besuchen Sie unsere Website für Produktsupport, eine Liste autorisierter Servicezentren in den USA und Kontaktinformationen für den Kundenservice unter www.razor.com. Bitte halten Sie den Produkt-ID-Code (auf dem weißen Etikett Ihres Produkts) für bessere Unterstützung bereit. Zusätzliche Kontaktinformationen für den Kundenservice finden Sie unten:

AMERICAS
Razor USA LLC P.O. Box 3610 Cerritos, CA 90703 USA +1 866 467 2967 Monday - Friday 8:00 AM - 5:00 PM Pacific Time customersupport@razorusa.com

UNITED KINGDOM AND IRELAND
Razor USA LLC (UK) Unit 20 Hartnoll Business Centre Post Hill, Tiverton Devon EX16 4NG UK +44 (0) 120 267 2702 info@razoreu.com

EUROPE, MIDDLE EAST, AFRICA
Razor USA LLC (Europe) Handelsweg 2 2742 RD Waddinxveen Netherlands +44 (0) 120 267 2702 info@razoreu.com

AUSTRALIA AND NEW ZEALAND
Razor USA LLC P.O. Box 4280 Auburn South VIC 3122 Australia +1 800 954 354 (AU) +0 800 003 221 (NZ) info@razoranz.com

ASIA
Razor USA LLC (Asia) P.O. Box 3610 Cerritos, CA 90703 USA +81 50 7579 6622 info@razor-asia.com

IMPORTED IN JAPAN BY B-PLUS ASIA CORP.
Razor USA LLC Kurokawa 3-1, Asaoku, Kawasaki, Kanagawa 215-0035 JAPAN +81 (0) 44 328 9057 Tel +81 (0) 44 328 9067 Fax info@razor-asia.com
