ABB IPS/S 2.1 - IP-Interface Handbuch

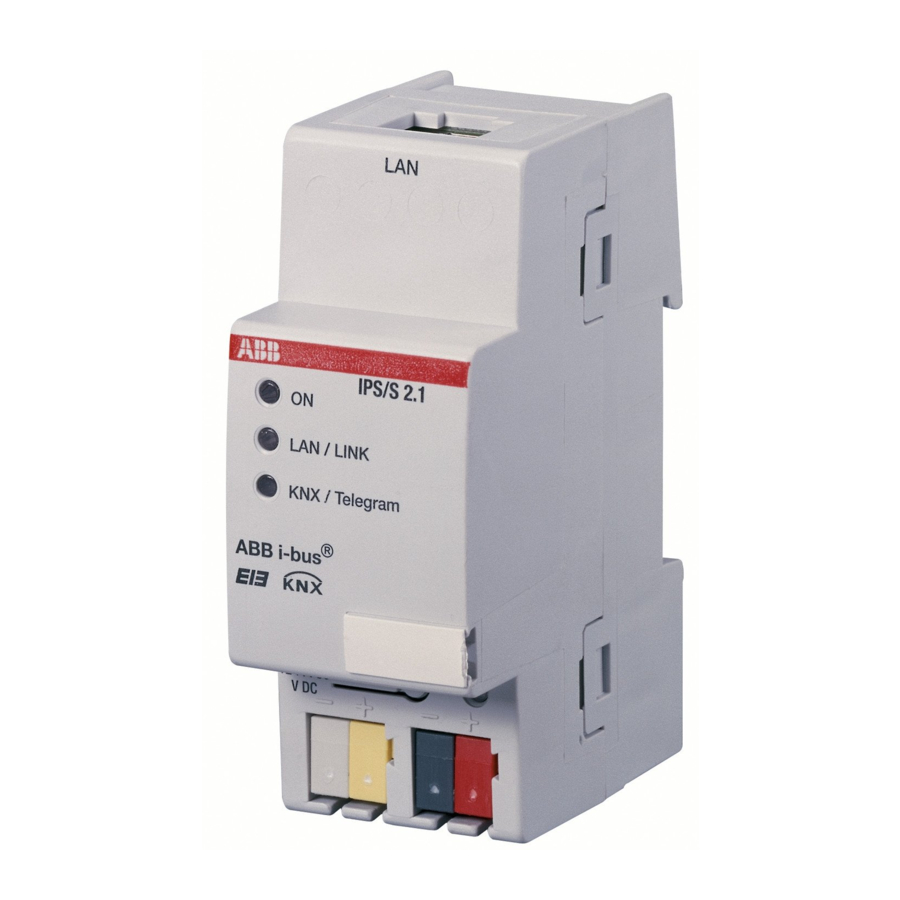

Geräteanschluss

1. ON LED
2. LAN/LINK-LED
3. Telegramm-LED
4. 10...30 VDC Anschluss
5. KNX Anschluss
6. Programmier-LED
7. Programmiertaste
8. Typenschildhalter
9. LAN/Ethernet Anschluss

Gerätebeschreibung

Das IP-Interface wandelt Telegramme auf dem KNX gemäß der Konfiguration in der ETS in IP-Telegramme auf dem Ethernet-Netzwerk um. Auf diese Weise können Daten zwischen dem KNX und dem IP-Netzwerk ausgetauscht werden. Das IPS/S erfüllt die Anforderungen der EIBnet/IP-Spezifikation. Zusammen mit der ETS (ab ETS 3.0d) kann das IPS/S Geräte auch über ein LAN programmieren.

Technische Daten (Auszug)

Bedienelemente und Anzeigen

On
Leuchtet grün, wenn die Spannungsversorgung vorhanden und das Gerät betriebsbereit ist (ca. 80 Sek. nach Anschluss der Spannungsversorgung); blinkt grün, wenn das Gerät startet oder ein Fehler aufgetreten ist.

LAN/LINK
Leuchtet gelb, wenn die Verbindung zum Ethernet-Netzwerk hergestellt ist; blinkt gelb während des Datenverkehrs.

Programmier-LED und Taste
Leuchtet rot, wenn sich das Gerät im Programmiermodus befindet (nach Drücken der Programmiertaste).

Installation

Das Gerät ist für den Einbau in Verteilertafeln oder Kleingehäuse geeignet und kann auf 35 mm Hutschienen gemäß DIN EN 60 715 aufgeschnappt werden.
Stellen Sie sicher, dass das Gerät nach der Installation jederzeit für Betrieb, Prüfung, Inspektion, Wartung oder Reparatur zugänglich ist.

Anschluss

Die Klemmenbezeichnungen befinden sich auf dem Gehäuse. Der Anschluss an den KNX erfolgt über die beiliegende Busanschlussklemme.
Die Verbindung zum IP-Netzwerk (LAN) wird über einen Anschluss mit dem RJ45-Stecker hergestellt.

Inbetriebnahme

Die physikalische Adresse und die Parametereinstellungen werden mit der Engineering Tool Software ETS (ab Version ETS 3.0d) eingestellt.

Eine detaillierte Beschreibung der Parameterkonfiguration und der Inbetriebnahmeschritte finden Sie in den technischen Daten. Diese Informationen können von der Internetseite heruntergeladen werden: www.abb.com/KNX

Installation und Inbetriebnahme des Gerätes dürfen nur von geschulten Elektrofachkräften durchgeführt werden. Bei der Planung und Ausführung der Elektroinstallation sind die einschlägigen Normen, Richtlinien, Vorschriften und Anweisungen zu beachten.

• Schützen Sie das Gerät während Transport, Lagerung und Betrieb vor Feuchtigkeit, Schmutz und Beschädigungen!
• Betreiben Sie das Gerät nicht außerhalb der angegebenen technischen Daten (z.B. Temperaturbereich)!
• Das Gerät darf nur in geschlossenen Gehäusen (z.B. Verteilertafeln) betrieben werden.

Reinigung

Sollte das Gerät verschmutzt sein, kann es mit einem trockenen Tuch gereinigt werden. Sollte dies nicht ausreichen, kann ein leicht mit Seifenlösung angefeuchtetes Tuch verwendet werden. Auf keinen Fall dürfen ätzende Mittel oder Lösungsmittel verwendet werden.

Wartung

Das Gerät ist wartungsfrei. Sollte ein Schaden aufgetreten sein, z.B. durch Transport oder Lagerung, dürfen keine Reparaturen durchgeführt werden.

Die Garantie erlischt, wenn das Gerät geöffnet wird!

ABB STOTZ-KONTAKT GmbH
Eppelheimer Straße 82, 69123 Heidelberg, Deutschland
Postfach 10 16 80, 69006 Heidelberg, Deutschland
+49 (0) 6221 701 607
+49 (0) 6221 701 724
www.abb.com/knx
www.abb.com/stotz-kontakt

Technische Helpline / Technischer Support:
+49 (0) 6221 701 434
E-Mail: knx.helpline@de.abb.com
