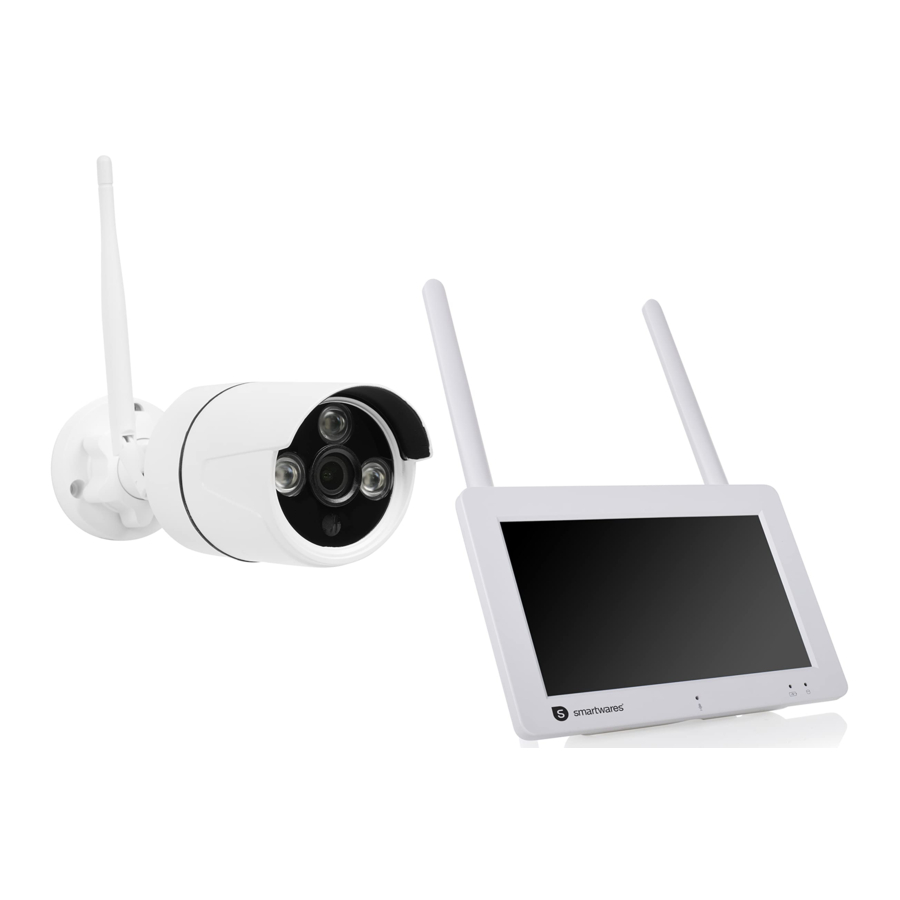

Smartwares CMS-30400 Kurzanleitung

TEILEBESCHREIBUNG

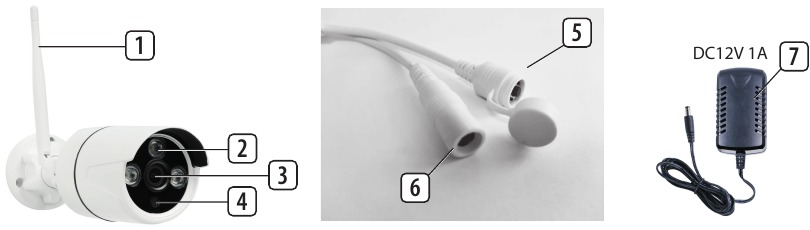

Haupteinheit

1. Antenne
2. LED-Licht
3. Linse
4. Tag-/Nachtsensor
5. Reset-Taste
6. Stromeingang
7. Netzteil für Kamera DC12V 1A

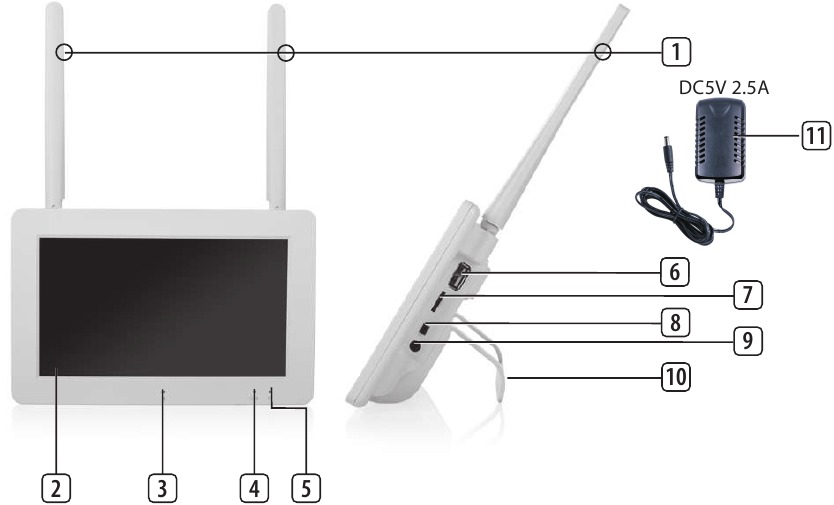

Monitor

1. Antenne
2. Touchscreen
3. Mikrofon (nicht für dieses Modell verwendbar)
4. LED-Batterieanzeige
5. LED-Aufnahmeanzeige
6. USB-Steckplatz
7. MicroSD-Steckplatz
8. Ein-/Ausschalter für Akkubetrieb
9. Netzteil-Eingang
10. Ständer
11. Netzteil für Monitor DC5V 2.5A

INSTALLATION

Die Kameras sind Plug-and-Play und bereits mit dem Rekorder gekoppelt.

1. Verbinden Sie den Monitor mit dem Netzteil, indem Sie den AC-Adapter einstecken.
2. Optional: Stecken Sie eine MicroSD-Karte (nicht im Lieferumfang enthalten) in den Steckplatz auf der rechten Seite des Monitors.
3. Schrauben Sie die Antenne auf die Kamera.
4. Verbinden Sie den AC-Adapter der Kamera (7) mit dem Stromanschluss (6) und stecken Sie ihn in eine Steckdose.
   HINWEIS: Bevor Sie die Kamera an der Wand montieren, prüfen Sie zunächst, ob die drahtlose Entfernung zum Monitor ausreichend ist.

BILDSCHIRMMENÜ

Das Bildschirmmenü erscheint, wenn Sie auf das Video-Feed tippen.

Nr:	Taste	Beschreibung
1	Lautsprecher	Auswählen, um die Monitorlautsprecher stummzuschalten/die Stummschaltung aufzuheben
2	Home (Startseite)	Auswählen, um das Hauptmenü aufzurufen
3	Zoom (Vergrößern)	Auswählen, um das Video-Feed zu vergrößern. Einmal tippen, um den Zoom-Modus auszuwählen. Erneut auf das Bild tippen, um zu zoomen. Das (-) Symbol auswählen, um den Zoom-Modus zu verlassen.
4	Playback (Wiedergabe)	Auswählen, um das Playback (Wiedergabe)-Menü aufzurufen. Hier können Sie Aufnahmen ansehen.

DRAHTLOSES INTERNET

Führen Sie die unten beschriebene Prozedur durch, um die drahtlose Internetverbindung zu aktivieren. Diese Funktion ist optional, ermöglicht Ihnen aber die Nutzung der folgenden Funktionen:

• App-Konnektivität
• Zeit- und Datumssynchronisation.

1. Stellen Sie sicher, dass Sie einen mit dem Internet verbundenen WIFI-Router, Ihr Passwort und den Routernamen (SSID) zur Hand haben.
2. Im Hauptmenü: "System Setup" (Systemeinstellungen) auswählen.
3. "Wireless Internet" (Drahtloses Internet) auswählen.
4. WLAN aktivieren.
5. "Hotspot list" (Hotspot-Liste) auswählen.
6. Ihren drahtlosen Router finden und auswählen.
7. Ihr Passwort eingeben.
   HINWEIS: Es werden nur 2,4-GHz-Netzwerke unterstützt
8. Laden Sie die "SW360"-App herunter.
9. Öffnen Sie die App, registrieren Sie sich als neuer Benutzer und folgen Sie den Anweisungen in der App.

ZUSÄTZLICHE KAMERAS ANSCHLIESSEN

Der Monitor kann bis zu 4 Kameras koppeln.

1. Schalten Sie die Kamera ein, indem Sie sie an das Stromnetz anschließen.
2. Warten Sie 30 Sekunden.
3. Sie hören nun: "Start configuration mode" (Konfigurationsmodus starten).
   HINWEIS: Wenn Sie die Stimme nicht hören, drücken Sie die Reset-Taste an der Kamera 6 Sekunden lang, bis Sie "Restore factory setting" (Werkseinstellungen wiederherstellen) hören.
4. Auf dem Monitor im Hauptmenü: "Add Camera" (Kamera hinzufügen) auswählen.
5. "Add Camera" (Kamera hinzufügen) auswählen.
6. An der Kamera: Wenn die oben genannten Schritte korrekt ausgeführt wurden, hören Sie:

• "Wireless settings, please wait" (Drahtlose Einstellungen, bitte warten)
• "Wireless connection successful" (Drahtlose Verbindung erfolgreich)

7. Auf dem Monitor: Warten Sie, bis die Kopplung abgeschlossen ist.

WEITERE INFORMATIONEN

Für weitere Informationen besuchen Sie: www.smartwares.eu und suchen Sie nach CMS-30400

Technische Daten

Drahtlose Technologie: Wi-Fi
Betriebsfrequenz: 2,4 GHz
Max. Funkfrequenzleistung: 18.30 dBm

Informationen zu Netzteilen:

Monitor:
Ausgang DC5V 2.5A
Eingang: 100-240V 50/60Hz

Kamera:
Eingang: 100-240V 50/60Hz
Ausgang: DC 12V 1A

Verwenden Sie nur die mitgelieferten Netzteile

smartwares Europe
Swaardvenstraat 65
5048 AV Tilburg
Niederlande
www.smartwares.eu
