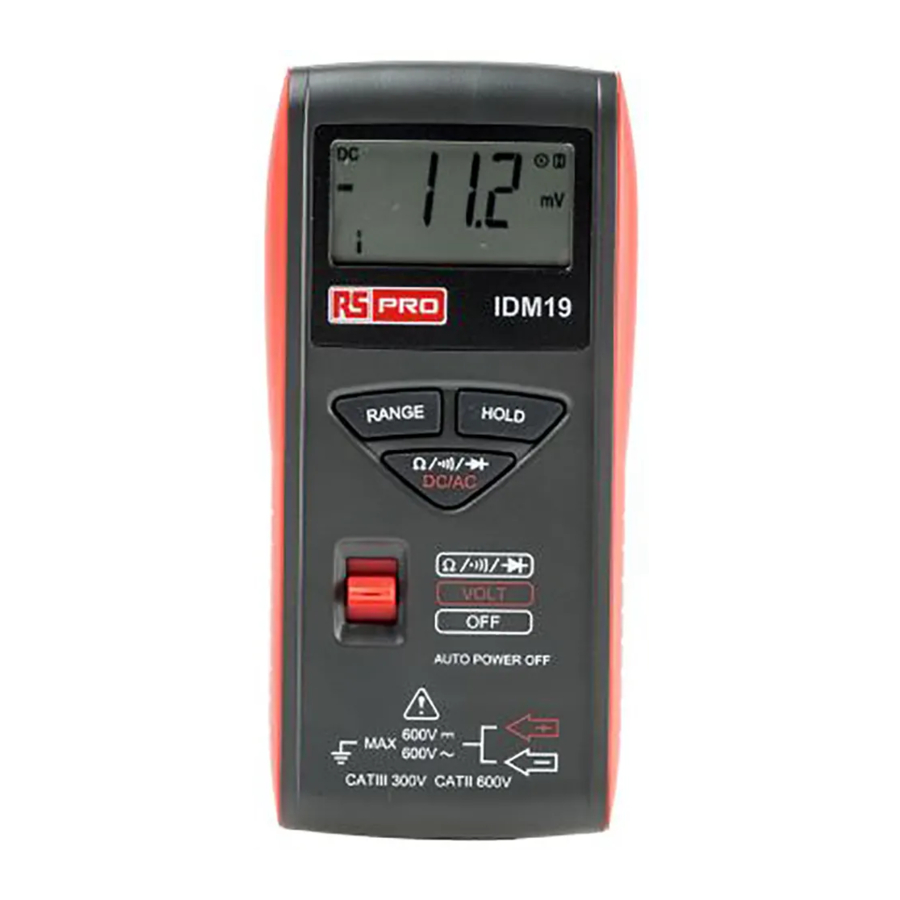

Iso-Tech IDM19 - Hand-Digitalmultimeter-Handbuch

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen beachtet werden, um maximale persönliche Sicherheit während des Betriebs dieses Messgeräts zu gewährleisten:
Verwenden Sie das Messgerät nicht, wenn das Messgerät oder die Messleitungen beschädigt aussehen oder wenn Sie vermuten, dass das Messgerät nicht ordnungsgemäß funktioniert.
Erden Sie sich niemals, wenn Sie elektrische Messungen vornehmen. Berühren Sie keine freiliegenden Metallrohre, Steckdosen, Armaturen usw., die auf Erdpotenzial liegen könnten. Halten Sie Ihren Körper durch trockene Kleidung, Gummischuhe, Gummimatten oder jedes zugelassene Isoliermaterial von der Erde isoliert.
Schalten Sie die Stromversorgung des zu prüfenden Stromkreises aus, bevor Sie den Stromkreis trennen, auslöten oder unterbrechen. Geringe Strommengen können gefährlich sein.
Seien Sie vorsichtig, wenn Sie mit Spannungen über 60 V DC oder 30 V AC Effektivwert arbeiten. Solche Spannungen stellen eine Stromschlaggefahr dar.
Halten Sie Ihre Finger bei der Verwendung der Messspitzen hinter den Fingerschutzvorrichtungen der Messspitzen.
Das Messen von Spannungen, die die Grenzen des Multimeters überschreiten, kann das Messgerät beschädigen und den Bediener einer Stromschlaggefahr aussetzen. Beachten Sie immer die auf der Vorderseite des Messgeräts angegebenen Spannungsgrenzen.

TECHNISCHE DATEN

Anzeige: 3½stellige Flüssigkristallanzeige (LCD) mit einem Maximalwert von 3400, mit einem 34-Segment-Analog-Bargraph.
Polarität: Automatisch, (-) negative Polaritätsanzeige.
Überbereichsanzeige: „OL“-Markierung.
Niedrige Batteriestandsanzeige: Das „ “ wird angezeigt, wenn die Batteriespannung unter den Betriebslevel fällt.
Messrate: 2 Mal pro Sekunde, nominell.
Bargraph: 20 Mal pro Sekunde.
Automatische Abschaltung: ca. 8 Minuten.
Betriebsumgebung: 0°C bis 40°C (32°F bis 144°F) bei <70% rel. Luftfeuchtigkeit.
Lagertemperatur: -20°C bis 60°C (-4°F bis 140°F) bei < 80% rel. Luftfeuchtigkeit bei entnommener Batterie aus dem Messgerät.
Temperaturkoeffizient: 0,1 x (spezifizierte Genauigkeit pro °C. (0°C bis 18°C, 28°C bis 40°C).
Stromversorgung: Zwei 1,5V Knopfzellen (IEC # LR-44 NEDA # 1166A).
Batterielebensdauer: 70 Stunden Dauerbetrieb.
Abmessungen: 125mm (H) x 60mm (B) x 24mm (T).
Gewicht: Ca. 3,9 oz. (110g) einschließlich Batterien und Gehäuse.
(Genauigkeit bei 23°C ± 5°C, <70% rel. Luftfeuchtigkeit)

BEDIENUNG

Bevor Sie Messungen vornehmen, lesen Sie den Abschnitt Sicherheitshinweise. Überprüfen Sie das Gerät immer auf Beschädigungen, Verunreinigungen (übermäßigen Schmutz, Fett usw.) und Defekte. Überprüfen Sie die Messleitungen auf Risse oder ausgefranste Isolierung. Wenn anormale Bedingungen vorliegen, versuchen Sie keine Messungen vorzunehmen.

Automatische Bereichswahl

Das Messgerät wechselt beim Einschalten standardmäßig in die automatische Bereichswahl. Im Modus der automatischen Bereichswahl wählt das Messgerät den Bereich automatisch aus.

Manuelle Bereichswahl

Das Messgerät verfügt auch über einen manuellen Bereichsmodus. Im manuellen Bereich wählen Sie einen Bereich aus und sperren das Messgerät in diesem Bereich. Um einen Bereich manuell auszuwählen:
Drücken Sie die Taste [RANGE] (BEREICH), um den ausgewählten Bereich zu halten. Durch erneutes Drücken der Taste [RANGE] (BEREICH) wird jeder Bereich der Reihe nach vom niedrigsten zum höchsten Bereich ausgewählt.
Halten Sie die Taste 2 Sekunden lang gedrückt, um in den Modus der automatischen Bereichswahl zurückzukehren.

Messwerthaltefunktion

Drücken Sie die Taste [HOLD] (HALTEN), um den Messwerthalte-Modus zu aktivieren oder zu deaktivieren. Im Messwerthalte-Modus wird die „H“-Anzeige angezeigt und der letzte Messwert wird auf dem Display gehalten. Drücken Sie die Taste [HOLD] (HALTEN) erneut, um die Haltefunktion aufzuheben und die aktuellen Messwerte werden wieder angezeigt.

Modus-Schalter

(DC/AC), ()
Drücken Sie diesen Schalter, um bei Spannungsmessungen zwischen DC und AC umzuschalten. Drücken Sie diesen Schalter, um zwischen den Durchgangs-/Dioden- und Ohm-Modi umzuschalten, wenn der Funktionsschalter auf die Position eingestellt ist.

Spannung messen

1. Stellen Sie den Funktionsschalter auf die Position „VOLT“ (VOLT).
2. Drücken Sie den Modus-Schalter, um zwischen „DC“ (GLEICHSTROM) und „AC“ (WECHSELSTROM) umzuschalten. Die Anzeige „DC“ (GLEICHSTROM) zu „AC“ (WECHSELSTROM) wird angezeigt.
3. Berühren Sie die Messspitzen an den Messpunkten. Der Bereich wechselt automatisch auf das Niveau, das die Eingangsspannung mit der besten Auflösung anzeigt.
4. Der im Anzeigefenster angezeigte Wert ist der gemessene Spannungswert mit korrekter Dezimalstelle und Anzeige.

Widerstand messen und Durchgang prüfen

1. Stellen Sie den Funktionsschalter auf die Position.
2. Schalten Sie die Stromversorgung des zu prüfenden Stromkreises aus. Externe Spannung an den Komponenten führt zu ungültigen Messwerten.
3. Um zwischen den Ohm-/Durchgangs-/Diodenmodi umzuschalten, drücken Sie den Modus-Schalter.
4. Berühren Sie die Messspitzen an den Messpunkten. Bei der Ohm-Messung ist der im Display angezeigte Wert der gemessene Widerstandswert mit korrekter Dezimalstelle und Anzeige. Beim Durchgangstest ertönt der Signalgeber kontinuierlich, wenn der Widerstand weniger als ca. 35Ω beträgt.

Diodentest

1. Stellen Sie den Funktionsschalter auf die Position.
2. Schalten Sie die Stromversorgung des zu prüfenden Stromkreises aus. Externe Spannung an den Komponenten führt zu ungültigen Messwerten.
3. Drücken Sie den Modus-Schalter, um zwischen den Ohm-/Durchgangs-/Diodenmodi umzuschalten.
4. Berühren Sie die Messspitzen an der Diode. Ein Vorwärtsspannungsabfall beträgt etwa 0,6 V (typisch für eine Siliziumdiode).
5. Vertauschen Sie die Messspitzen. Wenn die Diode in Ordnung ist, wird „OL“ angezeigt. Wenn die Diode kurzgeschlossen ist, wird ein Wert nahe 0 mV angezeigt.
6. Wenn die Diode offen ist, wird in beiden Richtungen „OL“ angezeigt.
7. Akustische Anzeige: Weniger als 0,25 V.

Automatische Abschaltung

1. Automatische Abschaltung: ca. 8 Minuten.
2. Nach der automatischen Abschaltung drücken Sie eine beliebige Taste, um das Messgerät neu zu starten, und der Messwert bleibt auf dem Display erhalten.

Deaktivierung der automatischen Abschaltfunktion

Halten Sie die Taste (RANGE) (BEREICH) gedrückt, während Sie den Funktionsschalter von der Aus-Position in eine beliebige Position drehen, um das Messgerät einzuschalten. Die automatische Abschaltfunktion ist deaktiviert.

Sicherheit: Entspricht IEC1010-1 (EN61010-1), Rev-2; CATII 600V, CATIII 300V.
EMV: Entspricht EN61326.
Die auf diesem Gerät verwendeten Symbole sind:
Vorsicht, siehe Begleitdokumente
Gerät durch doppelte Isolierung geschützt (Klasse II)
Wechselstrom
Gleichstrom
Erde

BATTERIEWECHSEL

Die Stromversorgung erfolgt durch zwei Knopfzellen (NEDA 1166A, IEC LR-44). Das „ “ erscheint auf dem LCD-Display, wenn ein Wechsel erforderlich ist.

Bevor Sie versuchen, die Batterie zu wechseln, trennen Sie zuerst die Messleitungen von jeglichem unter Spannung stehenden Stromkreis.

1. Trennen Sie die Messleitungen von jeglichem unter Spannung stehenden Stromkreis.
2. Stellen Sie den Funktionsschalter auf OFF (AUS).
3. Entfernen Sie die Schraube der Batteriefachabdeckung.
4. Schieben Sie die Batteriefachabdeckung ab und wechseln Sie die Batterien.
5. Setzen Sie die Batteriefachabdeckung und die Schraube wieder ein.
