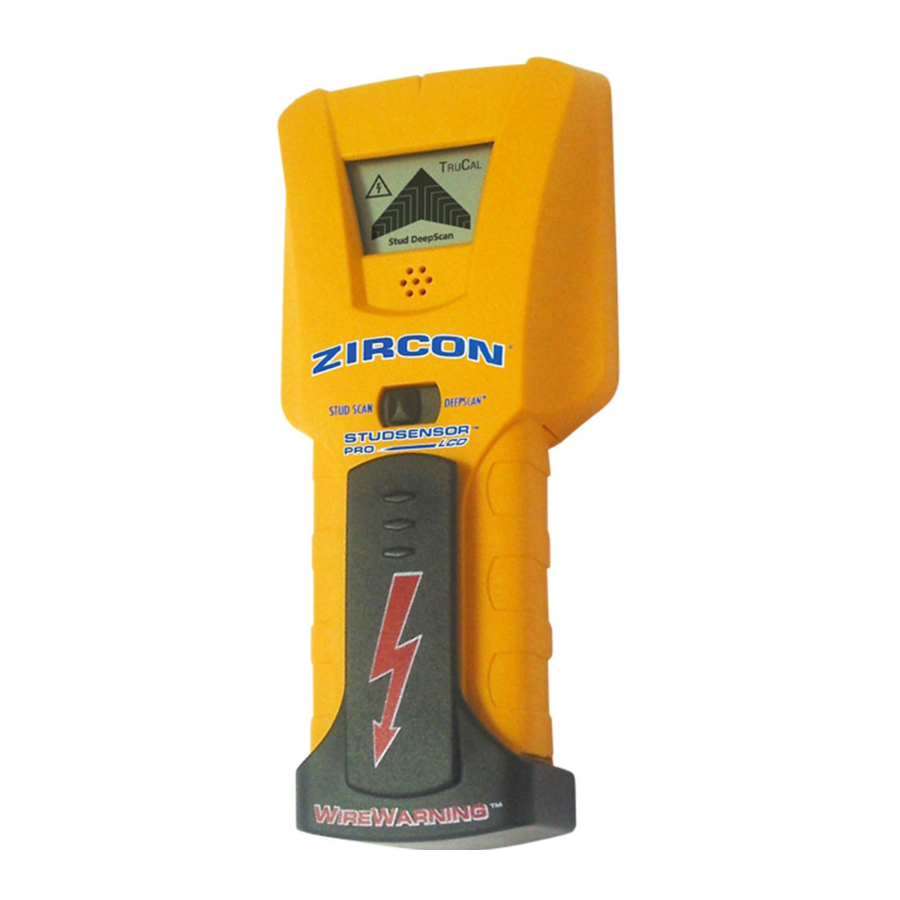

Zircon StudSensor Pro LCD - Balkenfinder Handbuch

Inhalt

Der StudSensor™ Pro LCD verfügt über zwei Scan-Modi:

  • STUD SCAN: Ortet die Kanten von Holz- und Metallbalken bis zu 3⁄4 Zoll (19 mm) tief
  • DEEPSCAN®: Ortet die Kanten von Holz- und Metallbalken bis zu 11⁄2 Zoll (38 mm) tief

Die WireWarning® Erkennung erkennt und warnt den Benutzer automatisch vor stromführenden Wechselstromkabeln im STUD SCAN- und DEEPSCAN®-Modus. Wenn Wechselspannung erkannt wird, wird das AC WireWarning® Symbol auf dem Bildschirm angezeigt.

Übersicht

BATTERIE EINLEGEN

HINWEIS: SCHRAUBE AN DER RÜCKSEITE DES GERÄTS NICHT LÖSEN ODER ENTFERNEN.

Drücken Sie die Seiten des Clips zusammen, um das Clip-Ende zu lösen.
BATTERIE EINLEGEN - Schritt 1

Schieben Sie die 9-Volt-Batterie mit der Polkappe voran in das Fach und gleichen Sie die (+) und (–) Pole der Batterie mit dem Gehäuse ab.
BATTERIE EINLEGEN - Schritt 2

Setzen Sie den Clip wieder ein.
BATTERIE EINLEGEN - Schritt 3

MODUS WÄHLEN

Bewegen Sie den Wahlschalter in den gewünschten Modus: STUD SCAN zum Auffinden von Holz- oder Metallbalken oder DEEPSCAN® zum Auffinden von Balken hinter Wänden, die dicker als 3⁄4 Zoll (19 mm) sind.

Das Gerät bleibt ausgeschaltet, wenn die Power (Ein-/Aus)-Taste nicht gedrückt wird.

EINEN BALKEN FINDEN

Scannen Sie immer nach Balken, indem Sie den Scanner flach an die Wand legen. Bewegen Sie den Modusschalter auf STUD SCAN, legen Sie das Gerät flach an die Wand, drücken und halten Sie dann die Power (Ein-/Aus)-Taste. Warten Sie auf den Piepton, um zu bestätigen, dass die Kalibrierung abgeschlossen ist, bevor Sie den Scanner bewegen.

Halten Sie die Power (Ein-/Aus)-Taste weiterhin gedrückt und schieben Sie das Gerät dann langsam horizontal über die Wand, nach links oder rechts. Wenn Sie sich einem Balken nähern, leuchten die Pfeilsegmente auf.
EINEN BALKEN FINDEN - Schritt 1

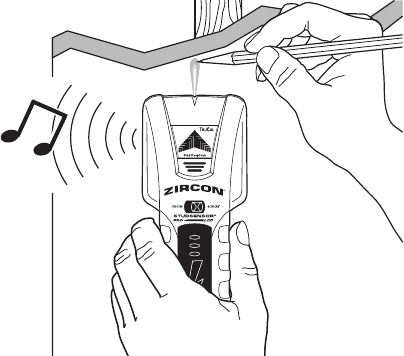

Wenn der vollständige Pfeil zuerst angezeigt wird, leuchtet der SpotLite® Strahl und ein gleichmäßiger Ton ertönt, haben Sie die Kante des Balkens gefunden. Markieren Sie diese Stelle.
EINEN BALKEN FINDEN - Schritt 2

Ohne die Power (Ein-/Aus)-Taste loszulassen, scannen Sie weiter über die markierte Stelle hinaus, bis einige Segmente des Pfeils erlöschen. Schieben Sie das Gerät in die entgegengesetzte Richtung, um die andere Kante des Balkens zu finden.
EINEN BALKEN FINDEN - Schritt 3

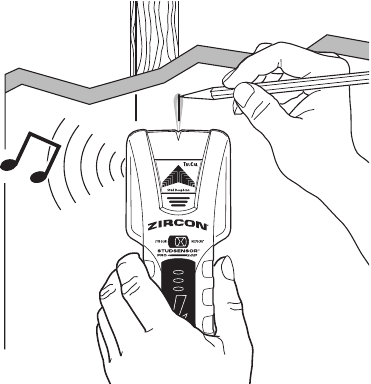

Markieren Sie diese zweite Stelle. Die Mitte des Balkens liegt zwischen den beiden Markierungen.
EINEN BALKEN FINDEN - Schritt 4

WIREWARNING® ERKENNUNG

Die WireWarning® Erkennung funktioniert kontinuierlich in den STUD SCAN- und DEEPSCAN®-Modi. Wenn stromführende Wechselspannung erkannt wird, erscheint die WireWarning® Anzeige auf dem Display. Wenn der Scan über einem stromführenden Wechselstromkabel beginnt, blinkt die WireWarning® Anzeige kontinuierlich. Seien Sie unter diesen Umständen oder immer dann, wenn stromführende Wechselspannung vorhanden ist, äußerst vorsichtig.


Elektrische Feldortungsgeräte erkennen möglicherweise keine stromführenden Wechselstromkabel, wenn Feuchtigkeit in der Wand vorhanden ist oder wenn Kabel mehr als 2 Zoll (51 mm) von der gescannten Oberfläche entfernt sind, in Kunststoffrohren oder hinter einer Sperrholz-Schubwand oder metallischen Wandverkleidungen liegen. Verlassen Sie sich nicht ausschließlich auf das Ortungsgerät, um Gegenstände hinter der gescannten Oberfläche zu lokalisieren. Verwenden Sie andere Informationsquellen, um Gegenstände zu lokalisieren, bevor Sie die Oberfläche durchdringen. Zu diesen zusätzlichen Quellen gehören Baupläne, sichtbare Eintrittsstellen von Rohren und Kabeln in Wände, wie z.B. in einem Keller, und gängige Balkenabstände von 16 Zoll (41 cm) und 24 Zoll (61 cm).


GEHEN SIE NICHT DAVON AUS, DASS SICH KEINE STROMFÜHRENDEN ELEKTROLEITUNGEN IN DER WAND BEFINDEN. NEHMEN SIE KEINE HANDLUNGEN VOR, DIE GEFÄHRLICH SEIN KÖNNTEN, WENN DIE WAND EINE STROMFÜHRENDE ELEKTROLEITUNG ENTHÄLT. SCHALTEN SIE IMMER DIE STROM-, GAS- UND WASSERVERSORGUNG AUS, BEVOR SIE EINE OBERFLÄCHE DURCHDRINGEN. DIE NICHTBEFOLGUNG DIESER ANWEISUNGEN KANN ZU STROMSCHLAG, BRAND UND/ODER SCHWEREN VERLETZUNGEN ODER SACHSCHÄDEN FÜHREN.

BEDIENUNGSTIPPS

Für optimale Scan-Ergebnisse:

  • Halten Sie das Gerät gerade nach oben und unten, parallel zu den Balken, und drehen Sie das Gerät nicht.
  • Halten Sie das Gerät flach an die Wand und wackeln, kippen oder drücken Sie nicht fest, wenn Sie es langsam über die zu scannende Oberfläche schieben.
  • Vermeiden Sie es, Ihre andere Hand oder einen anderen Körperteil auf die zu scannende Oberfläche zu legen.
  • Je nach Nähe von elektrischen Leitungen oder Rohren zur Wandoberfläche kann der Scanner diese auf die gleiche Weise wie Balken erkennen. Vorsicht ist immer geboten beim Nageln, Schneiden oder Bohren in Wänden, Böden und Decken, die diese Gegenstände enthalten können.
  • Um Überraschungen zu vermeiden, denken Sie daran, dass Balken oder Deckenbalken normalerweise 16 Zoll (41 cm) oder 24 Zoll (61 cm) voneinander entfernt und 11⁄2 Zoll (38 mm) breit sind. Alles, was enger beieinander oder eine andere Breite hat, ist möglicherweise kein Balken, Deckenbalken oder Brandriegel.

Schalten Sie immer den Strom aus, wenn Sie in der Nähe von elektrischen Leitungen arbeiten.

ARBEITEN MIT VERSCHIEDENEN MATERIALIEN

StudSensor™ Pro LCD ist nur für trockene Innenwände geeignet.

Hinweis: Die Erfassungstiefe und Genauigkeit kann aufgrund von Feuchtigkeit, Materialinhalt, Wandstruktur und Farbe variieren.

StudSensor™ Pro LCD kann die meisten Plattenmaterialien effektiv scannen, einschließlich:

  • Unbehandelter Holzboden (im DEEPSCAN® Modus)
  • Linoleum auf Holzuntergrund
  • Gipskartonplatten auf Sperrholzbeplankung
  • Tapezierte Wände (wenn trocken)
  • Strukturierte Decken bei gleichmäßiger Dicke (legen Sie ein dünnes Stück Karton auf die Decke und scannen Sie darüber, um Beschädigungen der Texturierung zu vermeiden)

StudSensor™ Pro LCD ist nicht für das Scannen von Materialien wie z.B. ausgelegt:

  • Keramikfliesen
  • Teppichboden und Unterlage
  • Tapeten mit Metallfasern
  • Frisch gestrichene Wände, die noch feucht sind (kann eine Woche oder länger zum Trocknen nach dem Auftragen dauern)
  • Putz- und Lattenwände
  • Folienbeschichtete Dämmplatten
  • Glas oder andere dichte Materialien

HILFREICHE HINWEISE (Siehe auch Bedienungstipps)

Situation Wahrscheinliche Ursachen Lösungen
Alle LCD-Symbole blinken und das Gerät piept kontinuierlich.
  • Scan begann auf einem dichten Wandabschnitt oder über einem Balken.
  • Gerät nicht flach an der Wand.
  • Gerät während des Scans gekippt oder angehoben. (Alle diese Faktoren beeinflussen die korrekte Kalibrierung.)
  • Die zu scannende Oberfläche ist zu dicht oder zu nass, damit das Gerät funktionieren kann.
  • Gerät ausschalten, 5–6 cm verschieben, Power (Ein-/Aus)-Taste drücken und erneut starten.
  • Auf rauen Oberflächen ein dünnes Stück Karton auf die Wand legen und darüber scannen, um das reibungslosere Gleiten des Geräts zu erleichtern.
  • Halten Sie die Hand während des Kalibrierens und Scannens mindestens 6 Zoll (152 mm) vom Gerät entfernt. Halten Sie das Gerät mit Daumen und Zeigefinger nicht höher als die Handgriffe. Achten Sie darauf, Ihre Finger nach der Kalibrierung nicht zu bewegen.
  • Halten Sie das Gerät immer parallel zum Balken und bewegen Sie es senkrecht zu dem Balken, den Sie suchen.
  • Wenn Sie das Gerät an einer kürzlich gespachtelten, gestrichenen oder tapezierten Wand verwenden, lassen Sie diese trocknen und versuchen Sie es erneut.

Balken im STUD SCAN Modus nicht erkennbar.

Mittleres LCD-Segment leuchtet nicht auf oder blinkt nicht im STUD SCAN Modus.
  • Wand ist besonders dick oder dicht.
  • Wechseln Sie in den DEEPSCAN® Modus, um den Balken zu lokalisieren.
  • Deuten Sie das LCD-Balkenpaar, das der Mitte am nächsten liegt, als Balkenkante.
Das TruCal® Symbol leuchtet auf, aber beim Scannen tut das Gerät sonst nichts.
  • Gerät liegt möglicherweise nicht flach an der Wand.
  • Wenn es sich im DEEPSCAN® Modus befindet (DEEPSCAN® leuchtet), haben Sie möglicherweise über einem Balken kalibriert.
  • Halten Sie das Gerät so, dass die beiden Klettstreifen auf der Rückseite Kontakt mit der Wand haben.
  • Gerät an einer anderen Stelle neu kalibrieren und den Bereich erneut scannen.
Arbeiten im DEEPSCAN® Modus und keine Balken erkennbar.
  • Sie haben möglicherweise über einem Balken kalibriert. (Die Fehlerbedingung ist im DEEPSCAN® Modus deaktiviert, da er doppelt so empfindlich ist wie STUD SCAN.)
  • Sie halten das Gerät möglicherweise wie eine TV-Fernbedienung und zielen damit auf die Wand.
  • Bewegen Sie das Gerät ein paar Zentimeter und kalibrieren Sie es neu.
  • Halten Sie das Gerät so, dass die beiden Klettstreifen auf der Rückseite Kontakt mit der Wand haben.
Erkennt andere Objekte neben Balken.
  • Elektrische Leitungen und Metall- oder Kunststoffrohre können sich nahe der oder an der Rückseite der Wand befinden oder diese berühren.
  • Suchen Sie nach anderen Balken, die beidseitig gleichmäßig im Abstand von 12, 16 oder 24 Zoll (305, 406 oder 610 mm) angeordnet sind, oder nach demselben Balken an mehreren Stellen direkt über oder unter dem ersten Scanbereich.
Sie vermuten elektrische Leitungen, erkennen aber keine.
  • Kabel können hinter metallischen Wandverkleidungen, Sperrholz-Schubwänden oder anderen dichten Materialien oder in Rohren abgeschirmt sein.
  • Die Kabel sind möglicherweise nicht stromführend.
  • Kabel, die tiefer als 2 Zoll (51 mm) von der Oberfläche liegen, werden möglicherweise nicht erkannt.
  • Seien Sie besonders vorsichtig, wenn der Bereich Sperrholz, eine dicke Holzunterlage hinter Trockenbauwänden oder ungewöhnlich dicke Wände aufweist.
  • Wenn ein Schalter eine Steckdose steuert, stellen Sie sicher, dass er zur Erkennung EINGESCHALTET ist, aber AUSGESCHALTET, wenn Sie in der Nähe von elektrischen Leitungen arbeiten.
Schalten Sie immer den Strom aus, wenn Sie in der Nähe von elektrischen Leitungen schneiden, nageln oder bohren.
Bereich der Spannungserkennung erscheint viel größer als das tatsächliche Kabel (nur Wechselstrom).
  • Die Spannungserkennung kann sich auf Trockenbauwänden bis zu 12 Zoll (305 mm) von jeder Seite eines tatsächlichen elektrischen Kabels ausbreiten.
  • Um die Erkennung einzugrenzen, schalten Sie das Gerät an der Stelle, an der das Kabel erkannt wurde, aus und wieder ein und scannen Sie erneut.
Schalten Sie immer den Strom aus, wenn Sie in der Nähe von elektrischen Leitungen schneiden, nageln oder bohren.

DeepScan, SpotLite, StudSensor, TruCal, WireWarning und Zircon sind eingetragene Marken oder Marken der Zircon Corporation.

Besuchen Sie www.ZirconEurope.com/support für die aktuellsten Anweisungen.

BESCHRÄNKTE 2-JAHRES-GARANTIE

Die Zircon Corporation ("Zircon") gewährleistet, dass dieses Produkt für zwei Jahre ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Jedes defekte Produkt innerhalb der Garantiezeit, das mit Kaufbeleg an die Verkaufsstelle zurückgesandt wird, wird nach Wahl des Händlers ersetzt. Diese Garantie ist auf die elektronische Schaltung und das Originalgehäuse des Produkts beschränkt und schließt ausdrücklich Schäden aus, die durch Missbrauch, unangemessene Nutzung oder Vernachlässigung verursacht wurden. Diese Garantie ersetzt alle anderen ausdrücklichen oder stillschweigenden Garantien, und keine anderen Zusicherungen oder Ansprüche jeglicher Art werden Zircon binden oder verpflichten. Alle stillschweigenden Garantien, die für dieses Produkt gelten, sind auf den Zeitraum von zwei Jahren nach dem Kauf beschränkt.

IN KEINEM FALL HAFTET ZIRCON FÜR BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE AUS DEM BESITZ, DER VERWENDUNG ODER EINER FEHLFUNKTION DIESES PRODUKTS RESULTIEREN.

FCC Teil 15 Klasse B Registrierungswarnung

Dieses Gerät entspricht Teil 15 der FCC-Regeln.

Der Betrieb unterliegt den folgenden zwei Bedingungen:

  1. dieses Gerät darf keine schädlichen Interferenzen verursachen, und
  2. dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

www.ZirconEurope.com
E-Mail: info@zircon.com

©2011 Zircon Corporation • P/N 62144 • Rev B 08/11
