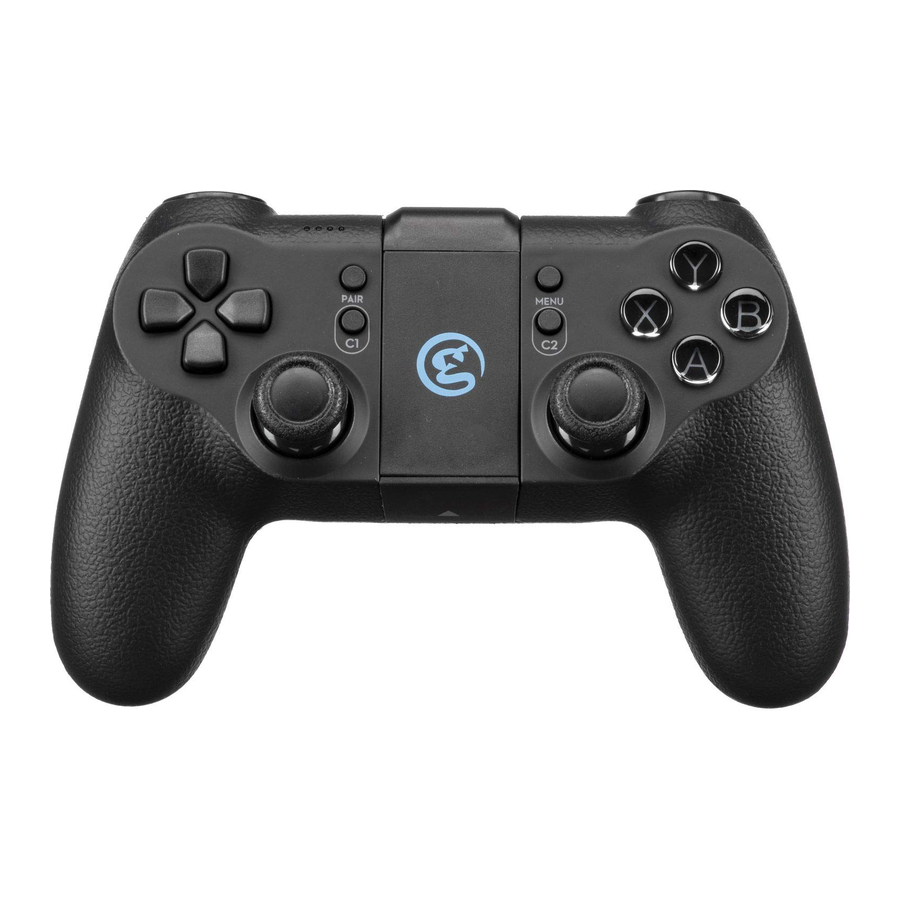

dji T1d - Handbuch für Bluetooth-Controller

Produkteinführung

Bluetooth-Controller T1d, unterstützt drahtlose Bluetooth 4.0-Verbindung. Er ist für Android-Geräte (Version 4.3 oder höher) und Apple-Geräte (Systemversion iOS8.0 oder höher) geeignet. Dieses Produkt ist vollständig intelligent und identifiziert automatisch verschiedene Gerätemodelle, ohne dass der Android- oder iOS-Modus manuell eingestellt werden muss. Verbinden und spielen.

Produktparameter

Konzept des Controllers

Hinweis: Die Werkseinstellung des Controllers ist die "America hand" (Amerikanische Steuerung). Der linke Joystick steuert Höhe und Richtung, der rechte Joystick steuert Vorwärts, Rückwärts und Links der Flugrichtung.

Funktionsbeschreibung

Controller einschalten und verbinden

1. Kurz die Taste drücken, um einzuschalten. Wenn der Start erfolgreich ist, leuchten die ABXY-Tasten des Controllers dauerhaft.
2. Die LED-Anzeige für die Stromversorgung blinkt langsam; Der Controller wechselt direkt in den Bluetooth-Modus, um auf die APP-Verbindung zu warten;
3. Die Flugsteuerungs-APP öffnen, um den Controller zu verbinden;
4. Nach der Verbindung leuchtet die LED-Anzeige für die Stromversorgung dauerhaft und zeigt den Ladezustand an.
5. Wenn der Controller bereits mit anderen Telefonen verbunden war, drücken Sie die "Pair"-Taste (Koppeln) am Controller, um ihn in den Wartezustand für die Verbindung zu zwingen.

Ausschalten

1. Die Einschalttaste 3-5 Sekunden lang gedrückt halten, um den Controller auszuschalten und alle LED-Leuchten zu deaktivieren;

Automatische Abschaltung

1. Befindet sich der Controller im Verbindungszustand und ist länger als 5 Minuten inaktiv, schaltet er sich automatisch aus.
2. Befindet sich der Controller im Trennungszustand (wartet auf Verbindung) und es besteht 2 Minuten lang keine Verbindung, schaltet er sich automatisch aus.

Ladezustand prüfen

Nach erfolgreicher Verbindung des Controllers zeigt die LED-Anzeige die aktuelle Leistungsinformation an.
Die LED-Lampengruppe zeigt den Anteil an: Vollständig hell bedeutet etwa 75% bis 100%; 3 Lichter bedeuten etwa 50% bis 75%; 2 Lichter bedeuten etwa 25% bis 50%; 1 Licht bedeutet etwa 1% bis 25%.

Alarm bei niedrigem Akkustand

1. Wenn die verfügbare Leistung unter die Alarmspannung für niedrigen Akkustand fällt, blinkt die LED-Lichtgruppe doppelt;
2. Wenn die verfügbare Leistung unter die Batterieschutzspannung fällt, schaltet sich der Controller automatisch aus.

Batterie laden

1. Die LED-Leuchten 1-4 blinken während des Ladevorgangs langsam;
2. Wenn der Ladevorgang beendet ist (voll), leuchtet die LED-Lichtgruppe dauerhaft;
   Trennen Sie das Ladekabel nach dem Laden.

Reset

Drücken Sie schnell mit einer Büroklammer auf das kleine Loch auf der Rückseite des Controllers, um den gesamten Controller einmal zum Ausschalten zu zwingen und neu zu starten.

Firmware-Upgrade (OTA)

Verbinden Sie den Controller über die mobile APP (Bluetooth) des Telefons, um ein OTA-Upgrade durchzuführen. Unterstützt Android 4.3+ und iOS 8.0+ Systeme; App-Download-Adresse: www.gamesirhk/t1d

1. Nach dem Wechsel in den Upgrade-Modus zeigt die LED eine "Lantern Dance" (Laternen-Tanz)-Animation und wartet auf das Upgrade.
2. Nach Abschluss des Upgrades schaltet sich das Gerät aus und startet automatisch neu.

Fehlerbehebung

1. Wenn Sie das Gerät nicht starten können, ist möglicherweise der eingebaute Akku leer. Laden Sie den Controller bitte mit dem USB-Kabel auf und starten Sie ihn erneut.
2. Wenn der Controller abgestürzt ist oder heruntergefallen ist, halten Sie ihn nicht weit vom Gerät entfernt, sondern stellen Sie die Verbindung wieder her.
3. Werkseinstellung (Reset): Auf der Rückseite des Controllers befindet sich ein kleines Loch. Drücken Sie es mit einem Zahnstocher oder einem anderen harten, stiftförmigen Gegenstand, um die RESET-Taste zu betätigen und die Werkseinstellungen wiederherzustellen.

Produkthinweise

1. Vermeiden Sie starke Vibrationen, zerlegen, modifizieren oder reparieren Sie das Gerät nicht selbst.
2. Vermeiden Sie die Lagerung an feuchten Orten, bei hohen Temperaturen, in Rauch und an anderen ähnlichen Orten.
3. Vermeiden Sie, dass Wasser oder andere Flüssigkeiten in das Innere des Controllers gelangen, da dies die Controller-Funktion beeinträchtigen kann.
4. Im Inneren befinden sich Batterien; werfen Sie den Controller nicht ins Feuer, es besteht Explosionsgefahr.
5. Die Ladespannung dieses Produkts beträgt USB 3,7-5,5V Gleichstromversorgung (normale Android-Handy-Ladeadapter können direkt verwendet werden), andernfalls kann es möglicherweise nicht geladen werden oder Schäden verursachen.
6. Kinder dürfen dieses Produkt nur unter Aufsicht eines Erwachsenen verwenden.
7. Bei Qualitätsproblemen oder Anregungen wenden Sie sich bitte an den Verkäufer oder das Kundendienstpersonal; die Kontaktdaten finden Sie auf der Außenverpackung.

WICHTIGE SICHERHEITSHINWEISE

Für alle Produkte:

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie dieses Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie dieses Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern).
9. Umgehen Sie nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungsstift. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.
10. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Steckdosen und der Austrittsstelle aus dem Gerät.
11.
    Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zubehör.
12. Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen verwendet wird, ist beim Bewegen der Wagen-/Gerätekombination Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden.
13. Trennen Sie dieses Gerät bei Gewittern oder bei längerem Nichtgebrauch vom Stromnetz.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, oder wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.
15. Setzen Sie dieses Gerät keinen Tropf- oder Spritzwasser aus und stellen Sie sicher, dass keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf dem Gerät platziert werden.
16. Um dieses Gerät vollständig vom Wechselstromnetz zu trennen, ziehen Sie den Netzstecker des Netzkabels aus der Steckdose.
17. Der Netzstecker des Netzkabels muss jederzeit leicht zugänglich bleiben.
18. Setzen Sie Batterien keiner übermäßigen Hitze wie Sonnenlicht, Feuer oder Ähnlichem aus.

RISIKO EINES ELEKTRISCHEN SCHLAGS. NICHT ÖFFNEN.

DER BLITZPFEIL IM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF DAS VORHANDENSEIN VON UNISOLIERTEN GEFÄHRLICHEN SPANNUNGEN IM GEHÄUSE DES PRODUKTS AUFMERKSAM MACHEN, DIE AUSREICHEND GROSS SEIN KÖNNEN, UM EIN STROMSCHLAGRISIKO FÜR PERSONEN DARZUSTELLEN. smart

DAS AUSRUFEZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF WICHTIGE BEDIENUNGS- UND WARTUNGSANLEITUNGEN (SERVICE) IN DER DEM PRODUKT BEILIEGENDEN LITERATUR HINWEISEN.

UM DAS RISIKO VON BRAND ODER ELEKTRISCHEM SCHLAG ZU VERMEIDEN, SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS.

ACHTUNG FCC- UND IC-ERKLÄRUNG FÜR BENUTZER (NUR USA UND KANADA)

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine Störungen verursachen; und
2. Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen können.

CAN ICES-3(B)/NMB-3(B)
Erklärung der Federal Communication Commission zu Störungen
Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose an einem anderen Stromkreis an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe.

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.

Für Produkte, die HF-Energie übertragen:

IC-INFORMATIONEN FÜR BENUTZER
Dieses Gerät entspricht den lizenzfreien RSS-Standards von Industry Canada. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine Störungen verursachen; und
2. Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen können.

In der EU gibt es keine Nutzungsbeschränkungen

VERSCHLUCKEN SIE DIE BATTERIE NICHT, VERÄTZUNGSGEFAHR [Die mitgelieferte Fernbedienung] Dieses Produkt enthält eine Knopfzellenbatterie. Wird die Knopfzellenbatterie verschluckt, kann sie in nur 2 Stunden schwere innere Verätzungen verursachen und zum Tod führen. Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. Wenn Sie vermuten, dass Batterien verschluckt oder in irgendeinen Körperteil eingebracht wurden, suchen Sie sofort ärztliche Hilfe auf.

Für alle Produkte außer solchen mit drahtlosem Betrieb:
GuangZhou Chicken Run Network Technology Co, Ltd. erklärt hiermit, dass dieses Gerät der EMC 2014/30/EU Richtlinie, der LVD 2014/35/EU Richtlinie, der ErP 2012/27/EU Richtlinie und der RoHS 2011/65/EU Richtlinie entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website unter www.gamesir.hk eingesehen werden

Für alle Produkte mit drahtlosem Betrieb:
GuangZhou Chicken Run Network Technology Co, Ltd. erklärt hiermit, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU, der ErP 2012/27/EU Richtlinie und der RoHS 2011/65/EU Richtlinie entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website unter www.gamesir.hk eingesehen werden

FCC&IC Erklärung:
Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. dieses Gerät darf keine schädlichen Störungen verursachen, und
2. dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

CAN ICES-3(B) / NMB-3(B)
