Panasonic DMW-DCC16 - DC-Koppler-Handbuch
Einleitung
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Produkt verwenden, und bewahren Sie dieses Handbuch zur späteren Verwendung auf.

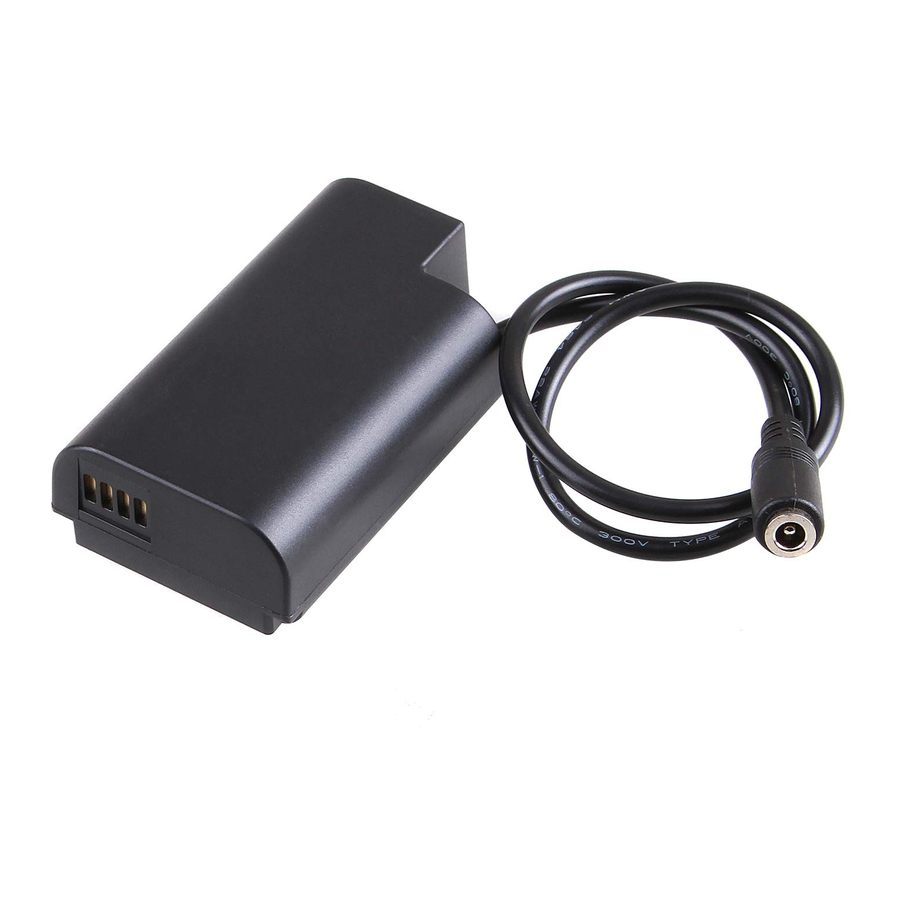

Dieser DC-Koppler ist dafür vorgesehen, das AC Adaptor und die Digitalkamera miteinander zu verbinden.
- Auch wenn die Digitalkamera staub- und spritzwassergeschützt ist, öffnet sich bei der Montage des DC-Kopplers dessen Abdeckung, wodurch die Struktur nicht mehr staub- und spritzwassergeschützt ist.
- Die neuesten Informationen zu kompatiblen Geräten finden Sie in der Bedienungsanleitung, im Katalog oder auf der Website der Digitalkamera.
Anwendung
Vorbereitung:
- Schalten Sie die Kamera aus.
- Verbinden Sie das AC-Kabel mit dem AC Adaptor und einer Steckdose.
Namen der Komponenten:
: Batteriefachklappe
: DC-Koppler-Abdeckung
: DC-Koppler
: AC Adaptor
: AC-Kabel

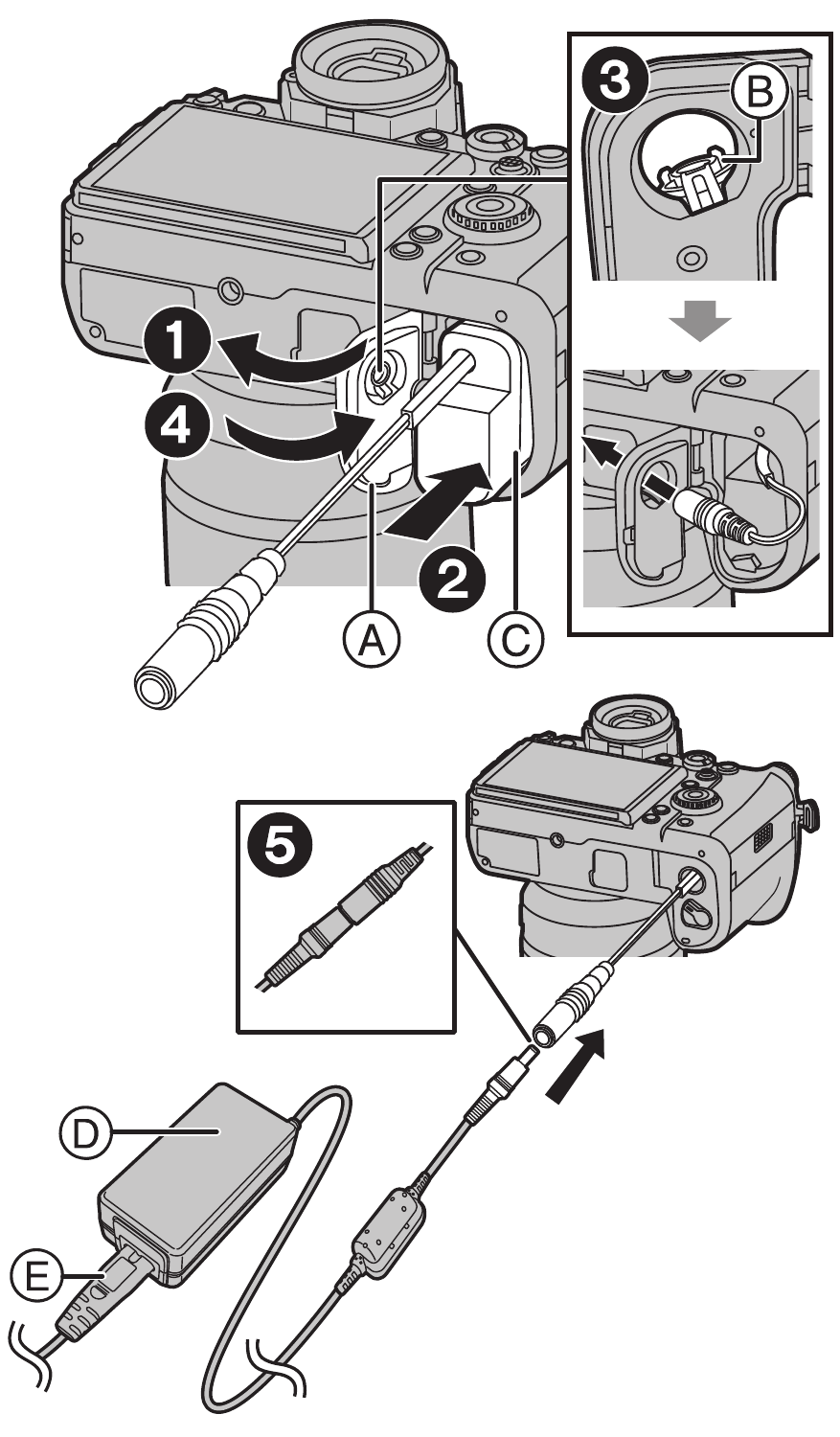

Anschließen:
DC-S1 dient als Erklärungsbeispiel.
Öffnen Sie die Batteriefachklappe.
Führen Sie den DC-Koppler unter Beachtung der Ausrichtung ein.
Öffnen Sie die DC-Koppler-Abdeckung und führen Sie dann das Kabel des DC-Kopplers hindurch.
- Wenn sich die DC-Koppler-Abdeckung nur schwer öffnen lässt, drücken Sie sie von innen auf.
Schließen Sie die Batteriefachklappe fest.
Verbinden Sie den AC Adaptor mit dem DC-Koppler.
Vorsichtsmaßnahmen für die Verwendung
- Lesen Sie unbedingt die Bedienungsanleitung Ihrer Digitalkamera.
- Entfernen Sie nach Gebrauch den DC-Koppler vom AC Adaptor und der Digitalkamera. Schließen Sie die DC-Koppler-Abdeckung.
- Die Kamera wird während des Gebrauchs warm. Dies ist keine Fehlfunktion.
Technische Daten
Technische Daten können ohne vorherige Ankündigung geändert werden.
| Abmessungen: |
Ca. 41.7 mm (B)k72.35 mm (H)k21.0 mm (T) [1.65q (B)k2.85q (H)k0.83q (T)] (Ohne Kabel) |
| Kabellänge: | Ca. 130.5 mm/5.14q |
| Masse (Gewicht): | Ca. 40 g/0.09 lb |
Das Symbol auf diesem Produkt steht für Folgendes:
 DC
|
Für Produktbetrieb, Reparaturen und Informationshilfe, besuchen Sie bitte unsere Support-Seite:
www.panasonic.ca/english/support
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Panasonic DMW-DCC16 - DC-Koppler-Handbuch herunterladen
