Sonos Arc Handbuch

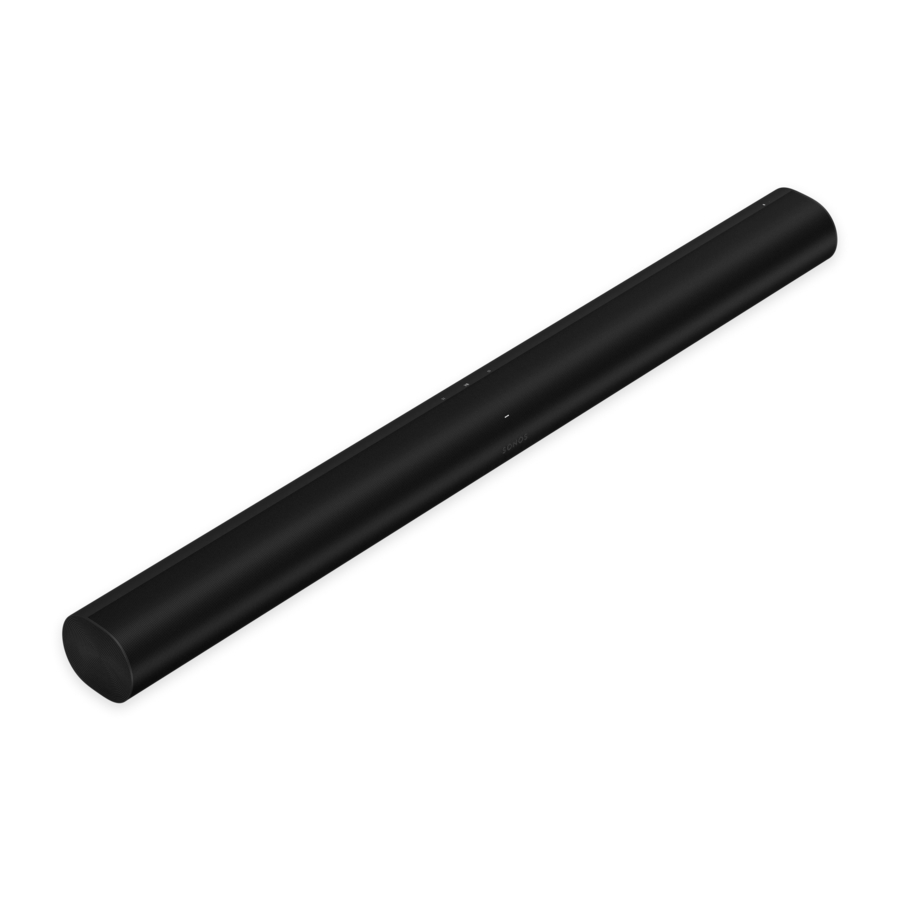

Arc

Die Premium Smart Soundbar für TV, Filme, Musik und mehr—

• 3D-Sound mit Dolby Atmos.
• Elf Hochleistungstreiber, darunter speziell entwickelte elliptische Tieftöner und angewinkelte seitliche Hochtöner für satten Bass und klare Dialoge.
• Die fortschrittliche Signalverarbeitung der Arc erzeugt fünf Phased-Array-Kanäle, die den Klang aus allen Richtungen an Ihre Ohren liefern.
• Schnelle und einfache Einrichtung, mit nur einem Kabel zum Anschluss an Ihren Fernseher. Elegantes Design zur diskreten Wandmontage oder Platzierung auf einem Sideboard unter dem Fernseher.
• Erweiterbar. Ergänzen Sie einen Sub und ein Paar Sonos Lautsprecher (Sonos One oder Sonos Five) für 5.1 Surround Sound. Weitere Informationen finden Sie unter Sonos Heimkino.
• Einrichtung und Steuerung mit der Sonos App (für Android und iOS).
• Lesen Sie unter Erste Schritte weiter, wenn Sie bereit sind, Arc zu Ihrem Sonos System hinzuzufügen.

Bedienelemente und Leuchten

Wischen, berühren, tippen oder fragen—mit Sonos Arc haben Sie verschiedene Möglichkeiten zur Klangsteuerung.

• Verwenden Sie die Touch-Bedienelemente—berühren oder wischen Sie über die Bedienelemente.
• Sprachsteuerung—richten Sie sie ein und verwenden Sie Ihre Stimme, um den Fernseher ein- oder auszuschalten, die Lautstärke anzupassen oder Musik abzuspielen.
• Verwenden Sie die Sonos S2 App.
• Verwenden Sie Ihre TV-Fernbedienung.

	Lautstärkeregelung	Berühren für kleine Anpassungen oder berühren und halten, um die Lautstärke schnell zu ändern: Volume up (Lauter) (rechts) Volume down (Leiser) (links) Hinweis: Sie können auch die Sonos App, die Sprachsteuerung oder Ihre TV-Fernbedienung verwenden.
	Play (Wiedergabe)/Pause	Berühren, um den Ton abzuspielen oder zu pausieren.
	Next (Nächster)/Previous (Vorheriger) (Nur Musik)	Wischen Sie nach rechts über die Touch-Bedienelemente, um zum nächsten Titel zu springen. Wischen Sie nach links, um zum vorherigen Titel zu springen. Hinweis: Sie können beim Hören eines Radiosenders nicht vor- oder zurückspringen.
	Mikrofonanzeige	Tippen Sie auf die Mikrofonleuchte, um das Mikrofon ein- oder auszuschalten. Wenn die Leuchte an ist, ist die Sprachsteuerung aktiviert und Sie können Sprachbefehle verwenden. Wenn die Leuchte aus ist, ist die Sprachsteuerung deaktiviert. Hinweis: Wenn die Leuchte aus ist, können Sie die Mikrofonanzeige gedrückt halten, um mit Ihrem Sprachdienst zu sprechen. Lassen Sie die Taste los, um die Sprachsteuerung wieder zu deaktivieren.
Statusleuchte		Zeigt den Status an. Mehr erfahren

Anschlussfeld

Wählen Sie einen Standort

Sie können Sonos Arc unter Ihrem Fernseher an der Wand montieren oder auf einem Sideboard platzieren.

Auf einem Sideboard platzieren

• Horizontal auf einer stabilen und ebenen Fläche platzieren.
• Halten Sie einen Abstand von mindestens 102 mm (4,0 Zoll) zwischen der Oberseite von Sonos Arc und der Unterseite Ihres Fernsehers (falls Arc unter dem Fernseher platziert wird) ein.
• Nicht vertikal oder auf der Seite platzieren.
• Stellen Sie sicher, dass die Touch-Bedienelemente nach oben zeigen.

Wandmontage

Informationen zur Wandmontage von Sonos Arc finden Sie unter Wandmontage.

Kabel anschließen

Bevor Sie beginnen

1. Trennen Sie vorhandene Heimkino- oder Surround-Sound-Geräte von Ihrem Fernseher.
2. Verbinden Sie alle externen Geräte, wie eine Kabelbox oder einen DVD-Player, direkt mit Ihrem Fernseher.
3. Schalten Sie Ihren Fernseher ein.

Netzkabel anschließen

1. Stecken Sie das Netzkabel fest in den Stromanschluss der Arc, bis es vollständig verbunden ist.


2. Stecken Sie das andere Ende in eine Steckdose.

   Verwenden Sie nur das mitgelieferte Netzkabel (die Verwendung eines Netzkabels von Drittanbietern führt zum Erlöschen Ihrer Garantie).

Sonos Arc mit Ihrem Fernseher verbinden

Verwenden Sie das HDMI-Kabel, um die Soundbar mit Ihrem Fernseher zu verbinden. Wenn Ihr Fernseher keinen ARC- oder eARC-Port hat, müssen Sie auch den optischen Adapter verwenden (die App führt Sie während der Einrichtung hindurch).

1. Stecken Sie das HDMI-Kabel vollständig in den HDMI-Port der Arc.


2. Verbinden Sie das HDMI-Kabel mit Ihrem Fernseher:
   • Wenn Ihr Fernseher über einen HDMI ARC- oder eARC-Port verfügt, stecken Sie das HDMI-Kabel direkt in den TV-Port, der mit ARC, eARC oder ARC/eARC beschriftet ist.
   • Wenn Ihr Fernseher keinen HDMI ARC-Port hat, müssen Sie stattdessen den optischen Audioadapter (im Lieferumfang enthalten) an den digitalen Audioausgang Ihres Fernsehers anschließen.

HDMI ARC oder eARC

HDMI ARC ist ein spezieller Port, der wie ein Standard-HDMI-Port aussieht—er kann sich auf der Rückseite oder Seite Ihres Fernsehers befinden. Die Ports sehen ähnlich aus, aber der ARC-Port ist mit ARC, eARC oder ARC/eARC gekennzeichnet. Wenn Sie Sonos Arc stattdessen an einen Standard-HDMI-Port anschließen, hören Sie keinen Ton.

Hinweis: Für Fernseher ohne ARC-Port verwenden Sie den optischen Audioadapter (im Lieferumfang enthalten), um Sonos Arc an den digitalen Audioausgang Ihres Fernsehers anzuschließen.

Digitaler Audioausgang

Wenn Ihr Fernseher keinen HDMI ARC- oder eARC-Port hat, verwenden Sie den optischen Audioadapter (im Lieferumfang enthalten), um ihn mit dem digitalen Audioausgang Ihres Fernsehers zu verbinden.

1. Entfernen Sie die Schutzkappe vom Adapter.
2. Bringen Sie den optischen Adapter am HDMI-Kabel an.


3. Verbinden Sie den optischen Adapter mit dem optischen digitalen OUT-Port des Fernsehers.
   Hinweis: Der Port des optischen Adapters ist "D-shaped" (D-förmig)—stellen Sie sicher, dass der Stecker richtig in den Port passt. Das falsche Einstecken des Adapters kann das Kabel beschädigen.

Wenn Sie die kostenlose Sonos App noch nicht haben, laden Sie sie aus dem App Store herunter. Sie benötigen sie, um Ihr Sonos System einzurichten und zu steuern. Siehe Erste Schritte.

Mikrofon ein/aus

Berühren Sie auf Ihrer Sonos Arc, um das Mikrofon ein- und auszuschalten. (Wenn kein Sprachdienst installiert ist, ist das Mikrofon inaktiv.)

Wenn die Mikrofonleuchte an ist, ist die Sprachsteuerung aktiviert und Ihr Sprachassistent ist bereit zu antworten. Wenn die Mikrofonleuchte aus ist, ist die Sprachsteuerung deaktiviert.

Hinweis: Wenn Sie einen Sprachdienst installiert haben und das Mikrofon ausgeschaltet ist, können Sie dennoch Sprachbefehle verwenden. Halten Sie einfach gedrückt—ohne ein Aktivierungswort zu verwenden. Wenn Sie die Mikrofonschaltfläche loslassen, schaltet sich die Sprachsteuerung wieder aus.

Wandmontage

Richtlinien

• Verwenden Sie das Sonos Arc Wandmontage-Kit. Sie können es auf www.sonos.com kaufen. Befolgen Sie die Anweisungen im Kit.
• Halten Sie einen Mindestabstand von 102 mm (4,0 Zoll) zwischen Sonos Arc und Ihrem Fernseher ein.
• Stellen Sie sicher, dass die Touch-Bedienelemente nach oben zeigen.
• Für die beste Klangqualität halten Sie beide Enden der Arc mindestens 30 cm (1 Fuß) von einer Wand oder einem anderen Hindernis entfernt.

Inhalt des Montage-Kits

• Wandhalterung
• Positionierungshilfe (nicht wegwerfen—sie könnte wie Verpackungsmaterial aussehen)
• 2 Knöpfe
• 6 Wanddübel
• 6 Schrauben

Hinweis: Werfen Sie die Positionierungshilfe nicht weg. Sie könnte wie Verpackungsmaterial aussehen.

1. Wenn Ihr Fernseher wandmontiert ist, platzieren Sie die Positionierungshilfe an der Wand und richten Sie die Oberkante an der Unterseite Ihres Fernsehers aus. Zwischen der Oberseite der Wandhalterung und dem Fernseher sollten 140 mm (5,5 Zoll) Abstand sein.


2. Markieren Sie die Schraubenpositionen und entfernen Sie die Schablone. Informationen zur Platzierung finden Sie unter Informationen zur Wandmontage.


3. Wenn Sie die mitgelieferten Wanddübel verwenden, bohren Sie mit einem 5/16-Zoll-Bohrer die Führungslöcher und setzen Sie dann die Wanddübel ein. Verwenden Sie die Dübel nicht, wenn Sie in Holz oder Kunststoff bohren.


4. Positionieren Sie die Wandhalterung über den markierten Schraubenpositionen und verwenden Sie eine Wasserwaage, um die Genauigkeit zu überprüfen. Verwenden Sie einen Kreuzschlitzschraubendreher oder einen Akkuschrauber, um die Halterung an der Wand zu befestigen, wobei Sie darauf achten müssen, dass die Pfeile in der Mitte nach oben zeigen.


5. Schrauben Sie die 2 Knöpfe in die Rückseite der Soundbar, bis sie vollständig festgezogen sind.


6. Verbinden Sie die Strom- und HDMI-Kabel mit der Rückseite der Soundbar.
   Hinweis: Wenn Sie die Kabel zu diesem Zeitpunkt an den Fernseher anschließen, stellen Sie sicher, dass Sie das HDMI-Kabel in den HDMI ARC- oder eARC-Port Ihres Fernsehers stecken.


7. Schieben Sie die Soundbar nach unten, sodass die Knöpfe in die Schlitze der Wandhalterung passen. Stellen Sie sicher, dass die Touch-Bedienelemente nach oben zeigen und die Soundbar vollständig sitzt.

Informationen zur Wandmontage

Technische Daten

* Technische Daten können ohne vorherige Ankündigung geändert werden.
