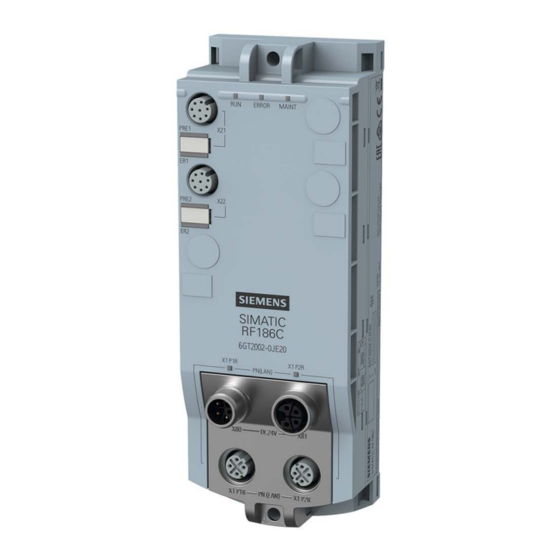

Seite 1 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Einleitung Security-Empfehlungen SIMATIC Ident Beschreibung Montage RFID-Systeme SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Anschließen Projektieren Betriebsanleitung Konfigurieren über das Programmieren Instandhalten und Warten Technische Daten Maßbilder Anhang Syslog-Meldungen Service & Support 03/2022 C79000-G8900-C512-04...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
IP-Adresse über DHCP vergeben ..................54 Projektierung über PROFINET IO (STEP 7) ................55 Projektierung über XML ..................... 63 Projektierung über OPC UA....................63 Projektieren über Studio 5000 Logix Designer ..............64 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 4 Firmware-Update über TIA Portal (STEP 7 Basic / Professional) durchführen ....... 147 9.3.3 Firmware-Update der Reader über das WBM durchführen ..........148 9.3.4 Firmware-Update der Reader über TIA Portal (STEP 7 Basic / Professional) durchführen ..149 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 5 Bestelldaten ........................176 Zertifikate & Zulassungen ....................179 Syslog-Meldungen ..........................181 Aufbau der Syslog-Meldungen ..................181 Variablen in Syslog-Meldungen ..................182 Liste der Syslog-Meldungen ..................... 183 Service & Support ..........................187 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 6 Inhaltsverzeichnis SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 7: Einleitung
Zum Verständnis der Betriebsanleitung sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Identifikationssysteme erforderlich. Gültigkeitsbereich dieser Dokumentation Die Betriebsanleitung ist gültig für die Kommunikationsmodule SIMATIC RF185C, RF186C, RF188C, RF186CI und RF188CI ab dem Ausgabestand "01" und Lieferstand ab 03/2022, sowie Firmware-Stand V2.0.
Seite 8: Abkürzungen Und Namenskonventionen
Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungsstellen. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner. Beachten Sie unterschiedliche länderspezifische Regelungen.
Seite 9: Security-Empfehlungen
• Die Geräte besitzen einen "Low-Level-Service-Zugang" der nur mittels zusätzlicher Hardware-Verschaltung aktiviert werden kann. Der Zugang dient dazu im Service-Fall dem Siemens-Personal weitergehende Untersuchungen zu ermöglichen. Der Zugang darf nur von qualifizierten Service-Personal benutzt werden, andernfalls führt dessen Nutzung zum Verlust der Gewährleistung.
Seite 10: Schlüssel Und Zertifikate
• Wir empfehlen Zertifikate mit einer Schlüssellänge von mindestens 4096 Bit zu verwenden. • Wenn Protokolle Zertifikate und Schlüssel unterstützen, bevorzugen Sie Zertifikate. • Verwenden Sie bei dem Betrieb über OPC UA immer das Security-Verfahren "Signieren und verschlüsseln". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 11: Firmware-Verschlüsselung
Nutzen Sie die Möglichkeit den Schreibzugriff zu unterbinden. Das Produkt bietet entsprechende Einstellmöglichkeiten. • Wenn SNMP aktiviert ist, ändern Sie die Community-Namen. Falls kein uneingeschränkter Zugriff erforderlich ist, beschränken Sie den Zugriff über SNMP. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 12: Authentifizierung
Gilt für die Protokollnummer 10001, alle anderen sind geschlossen. Nur ausgehend, wenn konfiguriert. Erläuterung zu der Tabelle: • Authentifizierung Gibt an, ob eine Authentifizierung des Kommunikationspartners stattfindet. • Verschlüsselung Gibt an, ob die Übertragung verschlüsselt wird. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 13: Security-Hinweise
Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 14 Security-Empfehlungen 2.1 Security-Hinweise SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 15: Beschreibung
Beschreibung Eigenschaften der Kommunikationsmodule Anwendungsbereich Die Kommunikationsmodule SIMATIC RF185C, RF186C, RF188C, RF186CI und RF188CI sind für den Einsatz in allen Bereichen der Automatisierung, innerhalb eines zugangsgesicherten Bereichs konzipiert. Dabei decken Sie alle Bereiche ab, in welchen RFID-Reader und optische Lesegeräte von SIMATIC Ident betrieben werden. Aufgrund der Vielzahl an Schnittstellen - PROFINET, EtherNet/IP, OPC UA und XML - kann die Anwendung sowohl in der Feldebene auf einer S7- oder Rockwell-Steuerung als auch auf einem PC oder in der IT-Ebene laufen.
Seite 16 Aus Sicherheitsgründen sollten Sie das Gerät ausschließlich innerhalb eines geschützten Netzwerkbereichs betreiben und nicht direkt mit dem Internet verbinden. Weitere Informationen zu den verschiedenen RFID-Geräten und optischen Lesegeräten finden Sie im Internet, auf der Seite des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/14970/man)". Merkmale Die nachfolgende Tabelle gibt Ihnen einen Überblick über die Merkmale der...
Seite 17: Io-Funktion Der Ci-Gerätevarianten
Sicht eines Rockwell-Anwenders. Wenn Sie die Kommunikationsmodule in einer OPC UA- oder XML-Umgebung betreiben, erfolgt die Konfiguration und Programmierung aus Sicht eines OPC UA- bzw. XML-Anwenders. Wollen Sie die Kommunikationsmodule an Ihre Bedürfnisse anpassen, empfehlen wir Ihnen folgende anwenderspezifische Vorgehensweise: SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 18: Vorgehensweise Als S7-Anwender
Informationen dazu finden Sie im Kapitel "Projektierung über OPC UA (Seite 63)" oder "Konfigurieren über das WBM (Seite 65)". 4. Reader-Befehle programmieren Informationen dazu finden Sie im Kapitel "Programmieren über OPC UA (Seite 122)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 19: Vorgehensweise Als Rockwell-Anwender
Kapitel für Sie von Interesse ist oder nicht. Ausschließlich jene Kapitel, mit anwenderspezifischen Inhalten, also Inhalte, die schnittstellengebunden sind, enthalten diese Symbole. Kapitel ohne diese Symbole sind allgemeingültig und für alle Anwendungsbereiche relevant. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 20: Aufbau
(M12, 5-polig, A-codiert) ④ PROFINET-/Ethernet-LEDs ⑨ IO-LEDs ⑤ 2x Schnittstellen für die Spannungsversorgung (M12, 4-polig, L-codiert) Bild 3-2 Aufbau des Kommunikationsmoduls Die IO-Schnittstelle und -LEDs sind ausschließlich bei den CI-Geräten enthalten. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 21 Engineering-System konfiguriert werden. Die GSDML-Datei ist auf dem Kommunikationsmodul gespeichert und kann mit Hilfe eines Webbrowsers von dem Kommunikationsmodul heruntergeladen werden. Alternativ finden Sie die GSDML-Datei auf den Seiten des Siemens Industry Online Supports. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 22 Beschreibung 3.4 Aufbau SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 23: Montage
Nachbargerät oder einem anderen Gerät ein. Montageregeln Hinweis Montage der Kommunikationsmodule Montieren Sie das Kommunikationsmodul nur bei abgeschalteten Versorgungsspannungen. Bei der Montage der Kommunikationsmodule müssen Sie keine besonderen Regeln beachten. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 24: Kommunikationsmodul Montieren
EN ISO 1580 betragen. Wenn Sie Unterlegscheiben benötigen, dann Zylinderschraube mit Innensechskant M4 nach verwenden Sie Unterlegscheiben nach DIN EN ISO DIN EN ISO 4762 7089 / DIN EN ISO 7090. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 25: Vorgehensweise
Untergrund. Das Gerät muss an beiden Befestigungsstellen (Vorderseite oben und unten) mit dem Untergrund verschraubt werden (≤ 1,2 Nm). ① Langloch: 4,5 mm Breite × 5,0 mm Höhe Bild 4-1 Kommunikationsmodul RF18xC/RF18xCI montieren SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 26: Befestigung Für Kabelbinder
Alle Kommunikationsmodule verfügen über integrierte Befestigungsstellen für Kabelbinder. Die Befestigungsstellen befinden sich an allen vier Ecken der Module. Das folgende Bild zeigt die linke obere Befestigungsstelle für 2,5 mm breite Kabelbinder. Bild 4-2 Kommunikationsmodul RF18xC/RF18xCI mit Kabelbindern befestigen SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 27: Einsatz In Höhen Über 2000 M
Hinweis Angaben auf dem Typenschild Die aktuell gültigen Kennzeichnungen und Zulassungen sind auf dem Typenschild des Kommunikationsmoduls aufgedruckt. Alle anderen Kennzeichnungen und Zulassungen basieren aktuell auf einer Höhe bis 2.000 m. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 28 Montage 4.3 Einsatz in Höhen über 2000 m SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 29: Anschließen
Für die Ankopplung an das WAN (Wide Area Network) ist eine Datenübergabestelle (z. B. Modem) vorgeschrieben, die diese Sicherheit gewährleistet. Bei allen Versorgungs- und Signalspannungen muss es sich um Schutzkleinspannung handeln (SELV/PELV nach IEC 61140). SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 30: Netztopologie
PROFINET IO weiterschleifen (Seite 46)". Bild 5-2 Konfigurationsgrafik einer Linien-/Reihen-Topologie Beachten Sie bei der Linien-/Reihen-Topologie, dass, wenn die Kommunikationsverbindung eines Kommunikationsmoduls zur Steuerung unterbrochen wird, die Kommunikationsverbindung zu allen nachfolgenden Kommunikationsmodulen ebenfalls unterbrochen wird. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 31 Enden einer Reihen-Topologie in einem Gerät zusammenführen. Der Zusammenschluss der Reihen-Topologie zu einem Ring erfolgt über zwei Netzwerkports eines der Geräte (Ringports). Die Kommunikationsmodulen können über die Netzwerkports "X1P1R" und "X1P2R" als Clients in eine MRP-Ring-Topologie integriert werden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 32: Betrieb Des Cms An Geerdeter/Ungeerdeter Einspeisung
Voltage)/PELV (Protective Extra Low Voltage) nach IEC 61140 bezeichnet. RF18xC/RF18xCI aufbauen mit geerdetem Bezugspotenzial Beim Aufbau des Kommunikationsmoduls mit geerdetem Bezugspotenzial werden auftretende Störströme zur Funktionserde abgeleitet. Die Anschlüsse müssen extern verbunden sein (Verbindung zwischen 1M und FE). SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 33: Rf18Xc/Rf18Xci Aufbauen Mit Ungeerdetem Bezugspotenzial
Kurzschluss- und Überspannungsschutz ③ Sicherungen für Leitungsschutz (Sicherungsautomat für 16 A) ④ Beim Aufbau des Kommunikationsmoduls mit ungeerdetem Bezugspotenzial entfällt die Verbindung zwischen 1M, 2M und FE Bild 5-5 Elektrischer Aufbau SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 34: Komponenten Und Schutzmaßnahmen
Schutz von Kabeln und Leitungen bei Überstrom Isolationsüberwachung Sie müssen in folgenden Fällen eine Isolationsüberwachung vorsehen: • Beim Aufbau des Kommunikationsmoduls mit ungeerdetem Bezugspotenzial • Wenn durch Fehler gefährliche Anlagenzustände auftreten können. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 35: Elektrischer Aufbau Des Cms
Schaltungsteilen Das folgende Bild zeigt die Potenzialverhältnisse der Kommunikationsmodule. Bild 5-6 Potenzialverhältnisse der Kommunikationsmodule Leitungsschutz Nach IEC 60364 ist ein Leitungsschutz erforderlich, d. h. Sie müssen die Zuleitungen immer extern absichern. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 36: Spannungsversorgung Des Aufbaus
L1) statisch rot. Über die IO-Schnittstelle wird diese Spannung auf weitere Verbraucher durchgeschleift. Das folgende Bild zeigt einen Aufbau mit erneuter Spannungseinspeisung für die Kommunikationsmodule. Die unterschiedlichen Potenzialgruppen sind grau hinterlegt. Bild 5-7 Verdrahtung der Spannungsversorgung SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 37: Cm An Funktionserde (Fe) Anschließen
Leitender Untergrund für die Montage des Moduls. Benötigtes Werkzeug Zum Anschließen an Funktionserde benötigen Sie folgendes Werkzeug: • Schraubendreher Benötigtes Zubehör Zum Anschließen an Funktionserde benötigen Sie folgendes Zubehör: • Befestigungsschraube (M4) und Beilagscheiben SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 38: Montieren
Sorgen Sie für eine niederimpedante Verbindung zwischen dem Kommunikationsmodul und dem leitenden Untergrund sowie zwischen leitendem Untergrund und Funktionserde. ① Geerdete, metallische Unterlage ② Lackfreies Gewinde bzw. Mutterauflage Bild 5-8 Montage des CMs auf leitendem Untergrund SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 39: Cm Auf Nicht Leitendem Untergrund Montieren
Benötigtes Zubehör Zum Anschließen an Funktionserde, bei einem nicht leitenden Befestigungsgrund, benötigen Sie folgendes Zubehör: • Befestigungsschraube (M4) und Beilagscheiben • Kabelschuh passend für M4-Schrauben • Erdungsleitung (Kupfergeflechtleitung) mit Mindestquerschnitt 4 mm SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 40 Drehmoment von 1,2 Nm. ACHTUNG Erdung bei nicht leitendem Befestigungsgrund Sorgen Sie für eine niederimpedante Verbindung zwischen dem Kommunikationsmodul und Funktionserde. Bild 5-9 Montage des CMs auf nicht leitendem Untergrund / Anschluss an Funktionserde SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 41: Kommunikationsmodul Anschließen
(M12, 4-polig, L-codiert) Bild 5-10 Aufbau des Kommunikationsmoduls Die IO-Schnittstelle und zugehörigen LEDs sind ausschließlich bei den CI-Geräten enthalten. Über die M12-Rundbuchsen ⑤ + ⑥ können Sie die Versorgungsspannungen und PROFINET IO weiterschleifen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 42 M12-Stecker (4-polig, L-codiert) und 4-adriges Kabel (4 x 1,5 mm • für den PROFINET IO-Anschluss M12-Stecker (4-polig, D-codiert) und 4-adriges Ethernet-Kabel (Twisted Pair, geschirmt) Die dazu gehörigen Artikelnummern finden Sie im Kapitel "Bestelldaten (Seite 176)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 43 Tabelle 5- 3 Anschlussbelegung Spannungsversorgung; M12-Buchse (4-polig, L-codiert) Belegung Ansicht M12-Buchse, 4-polig L1: +24 V (braun) N2: 0 V Lastversorgung (weiß) Relevant für RF18xCI-Geräte N1: 0 V (blau) L2: +24 V (schwarz) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 44 1L+: +24 V, IO-Link 2L+: +24 V, für IO-Link-Modul Class B 1N: GND, IO-Link C/Q: Datenleitung für • IO-Link • einen einzelnen Digitaleingang • einen einzelnen Digitalausgang 2N: GND, für IO-Link-Modul Class SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 45: Stecker Anschließen
Stecker für den Reader-Anschluss (M12, 8-polig, A-codiert) ② Stecker für den Anschluss von Digitaleingängen/-ausgängen (M12, 5-polig, A-codiert) ③ Stecker für die Spannungsversorgung (M12, 4-polig, L-codiert) ④ Stecker für PROFINET IO-Anschluss (M12, 4-polig, D-codiert) Bild 5-11 Stecker anschließen SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 46: Versorgungsspannung Und Profinet Io Weiterschleifen
Versorgungsspannung und PROFINET IO. Über den 1. Anschluss erfolgt die Einspeisung, über den 2. Anschluss können Sie die Versorgungsspannung und PROFINET IO zu einem weiteren Gerät weiterleiten. Bild 5-12 Versorgungsspannung und PROFINET IO weiterschleifen SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 47 Fremdprodukten darauf, dass der Leiterquerschnitt mindestens 1,5 mm² beträgt. Wenn Sie den maximal zulässigen Einspeisestrom und den dazu erforderlichen Kabelquerschnitt nicht einhalten, dann kann dies zu Überhitzung der Kabelisolierung, der Kontakte und zu Schäden am Gerät führen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 48: Einfluss Der Leitungslänge Auf Die Versorgungsspannung
Kommunikationsmodul ca. 0,2 V. Der Wert kann je nach Steckeranschluss oder - beschaffenheit stark variieren. Bei einem 7 m Stromversorgungskabel mit ∅ 1,5 mm beträgt der Spannungsabfall ca. 2,6 V bei 16 A Belastung. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 49: Projektieren
Bei der Adressenvergabe über DHCP wird auch die Option "12" (hostname) unterstützt. Der hostname kann aus der SNMP-Variablen "sysName" entnommen werden. Die Variable kann über SNMP-Tools beschrieben werden. Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 50: Ip-Adresse / Gerätename Über Step 7 Vergeben
Vorgehensweise Gehen Sie folgendermaßen vor, um dem Kommunikationsmodul einen eindeutigen Gerätenamen zuzuweisen: 1. Rufen Sie das TIA Portal über "Start > Alle Programme > Siemens Automation > TIA Portal Vxx" auf. 2. Legen Sie ein neues Projekt an. 3. Wechseln Sie in die Projektansicht.
Seite 51 12.Wählen Sie aus der Liste den gewünschten Teilnehmer aus. 13.Klicken Sie auf die Schaltfläche "Name zuweisen", um dem Kommunikationsmodul den PROFINET-Gerätename zuzuweisen. Ergebnis: Dem Kommunikationsmodul wird der projektierte PROFINET-Gerätename aus dem Projekt zugewiesen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 52: Teilnehmer-Blinktest Mit Hilfe Des Tia Portals
IP-Adresse / Gerätename über SINEC PNI vergeben Voraussetzungen SINEC PNI ist installiert und das Kommunikationsmodul ist angeschlossen und hochgelaufen. SINEC PNI finden Sie auf den Seiten des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/26672/dl)". Vorgehensweise Gehen Sie folgendermaßen vor, um dem Kommunikationsmodul eine neue, eindeutige IP- Adresse und einen eindeutigen Gerätenamen zuzuweisen:...
Seite 53: Teilnehmer-Blinktest Mit Hilfe Von Sinec Pni
2. Klicken Sie in der Funktionsleiste auf die Schaltfläche "LED blinken". Reaktion: Am ausgewählten Kommunikationsmodul blinken die LEDs. 3. Klicken Sie auf die Schaltfläche "Stop", um das Blinken wieder zu beenden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 54: Ip-Adresse Über Dhcp Vergeben
5. Bestätigen Sie die Eingabe mit "OK". 6. Doppelklicken Sie im Bereich "Request History" auf einen Eintrag. Die Eingabemaske "New Entry" wird geöffnet. 7. Tragen Sie im Eingabefeld "IP Adress" eine neue, eindeutige IP-Adresse des Readers ein. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 55: Projektierung Über Profinet Io (Step 7)
Kommunikationsmodul gespeichert und kann mit Hilfe des WBM von diesem heruntergeladen werden ("Der Menüpunkt "System - Geräteeinstellungen" (Seite 117)"). Alternativ finden Sie die GSDML-Datei auf den Seiten des Siemens Industry Online Supports. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 56: Parametrierung Über Die Gerätekonfiguration
Gerätename vergeben (Seite 49)". Parametrierung über die Gerätekonfiguration Sie können die Parameter des Readers über das Eigenschaftenfenster des Readers parametrieren. Über die nachfolgenden Parametergruppen können Sie alle baugruppen- spezifischen Parameter einstellen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 57 • In dem Parameter "PROFINET-Schnittstelle [X1]" ist die korrekte IP-Adresse des Kommunikationsmoduls eingetragen. • Der eingetragene Benutzer hat die nötigen Rechte, um den Down-/Upload durchzuführen. • Beachten Sie, dass https mit TIA Portal Versionen ≤ V17 nicht unterstützt wird. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 58 • Freeport: Submodul zum Anschluss von SIMATIC RF1000, MV32x und anderen seriellen Geräten. • RF300 fast protocol: Submodul zum Anschluss der Reader SIMATIC RF300 (2. Generation, ab FW 1.8) • Reader: Submodul zum Anschluss der Reader SIMATIC RF200 und RF300 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 59 Mit diesem Parameter stellen Sie die geschwindigkeit Datenübertragungsgeschwindigkeit zwischen 57,6 kBd Kommunikationsmodul und Reader ein. 115,2 kBd Bei angeschlossenem optischem Lesegerät: Die 921,6 kBd hier ausgewählte Übertragungsgeschwindigkeit muss mit der des Lesegerätes ausgewählten Übertragungsgeschwindigkeit übereinstimmen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 60 Ausgang fest: IO-Link • Eingang: Einzelner Digitaleingang • Ausgang: Einzelner Digitalausgang • IO-Link: Modus für den Anschluss eines IO-Link- Gerätes mit Digitaleingängen/-ausgängen. Dieser Parameter ist ausschließlich bei den Kommunikationsmodulen RF18xCI enthalten. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 61 Auswahl der Anzahl Stopbits, die das Ende eines Zeichens kennzeichnen. Die Stopbits werden bei der Übertragung an jedes übertragene Zeichen angehängt. Schnittstelle RS422 RS422 Auswahl des Schnittstellen-Typs, den die angeschlossene Hardware (Reader / optische RS232 Lesegeräte) verwendet. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 62 2. Endezeichen 0...255 Eingabe des 2. Endezeichens von maximal zwei Endezeichen für Endekriterium "Nach Empfang der/des Endezeichen(s)". Die gewählte Endezeichenkombination begrenzt die Länge des jeweiligen Telegramms. Parameterwert abhängig vom Parameter "Datenbits". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 63: Projektierung Über Xml
Bei der reinen OPC UA-Arbeit ist eine Projektierung des Kommunikationsmoduls nicht notwendig. Sie können direkt mit der Konfiguration über das WBM und dem Programmieren über OPC UA fortsetzen. Ausführliche Informationen hierzu Sie im Handbuch "OPC UA für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/ps/14971/man)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 64: Projektieren Über Studio 5000 Logix Designer
Seriennummer bildet die letzten 4 Byte der MAC-Adresse des Kommunikationsmoduls ab. Hinweis Getestete Programme Die in diesem Kapitel beschriebenen Inhalte wurden mit den Programmen "Studio 5000 Logix Designer" (V21 bis V28) und "RSLogix 5000" (V20) getestet. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 65: Konfigurieren Über Das Wbm
Kommunikationsmodul wurde eine IP-Adresse zugewiesen. Um ein flüssiges Arbeiten mit dem WBM sicherzustellen, empfehlen wir Ihnen einen PC mit folgenden Mindestanforderungen: • CPU: DualCore • RAM: 2 GB SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 66 Zertifikat ausschließlich sicherstellen soll, dass der erste Verbindungsaufbau zu dem Kommunikationsmodul verschlüsselt wird. Bestätigen Sie die Sicherheit des Zertifikats. Übertragen Sie anschließend ein eigenes, sicheres Zertifikat auf das Kommunikationsmodul. Ergebnis: Das WBM des Kommunikationsmoduls öffnet sich. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 67: Erstmaliges Anmelden Im Wbm
Absatz "Passwörter" im Kapitel "Security-Empfehlungen (Seite 9)". Die Authentifizierung kann ausschließlich durch einen Administrator aktiviert/deaktiviert werden kann. Weitere Informationen zum Anmelden am WBM und dem Anlegen/Löschen von Benutzerprofilen, finden Sie im Kapitel "Der Menüpunkt "Benutzerverwaltung" (Seite 109)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 68: Einsatzumgebung
WBM-Clients (Webbrowser) möglich ist, jedoch nicht empfohlen wird. Werden bei einem zeitgleichen Zugriff über zwei WBM-Clients parallel Änderungen durchgeführt, kann dies zu Fehlern in der Konfiguration oder zu einem unerwünschten Ergebnis führen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 69: Der Aufbau Des Wbm
Authentifizierung) erscheint das Startfenster des WBM: Das Startfenster des WBM ist in folgende Bereiche eingeteilt: ① Funktions-/Statusleiste (inkl. Abmeldebereich) ② Menübaum ③ Hauptfenster ④ Meldebereich Bild 7-2 Startfenster des WBM SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 70 Beachten Sie, dass diese Daten nur in das WBM geladen werden. Zum Übertragen der Daten an das Kommunikationsmodul, müssen Sie zusätzlich die Schaltfläche "Konfiguration auf Kommunikationsmodul übertragen" klicken. Tastenkombination: Strg + O SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 71: Statusleiste
• Klappliste zur Auswahl der Oberflächensprache • Angemeldeter Benutzer (bei aktiver Authentifizierung) • Anzeige der Zeit bis zur automatischen Abmeldung, sowie Klappliste zur Auswahl der Zeitspanne • Abmeldebereich (bei aktiver Authentifizierung) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 72: Änderungshinweise In Der Oberfläche
Logbuch Übersicht der Logbuch-Einträge Service-Logbuch Informationen für den Service-Fall Syslog-Logbuch Übersicht der Syslog-Meldungen Transponder bearbeiten Transponder-Daten auslesen und beschreiben Benutzerverwaltung • Authentifizierung aktivieren/deaktivieren • Benutzerprofile anlegen und löschen • Passwörter ändern SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 73: Bedienung Des Wbm Über Die Tastatur
Bedienung des WBM über die Tastatur Neben der Bedienung mit der Maus, können Sie die Oberflächenobjekte/Eingabefelder auch mit Hilfe der Tastatur ansteuern: • TAB Sprung zum nächsten Oberflächenobjekt/Eingabefeld • SHIFT + TAB Sprung zum vorherigen Oberflächenobjekt/Eingabefeld SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 74: Die Menüpunkte Des Wbm
Wert wird auf den Minimal- bzw. Maximalwert gesetzt. Die Menüpunkte des WBM 7.3.1 Der Menüpunkt "Startseite" Der Menüpunkt "Startseite" ist in folgende Bereiche unterteilt: • Gerätespezifische Informationen • Projektkennung • Adressinformationen • Geräte-Uhr • Konfigurationsdarstellung SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 75: Gerätespezifische Informationen
Gerätenamen können Sie mit Hilfe von "SINEC PNI" und "STEP 7" dem Kommunikationsmodul zuweisen. Über den Link "IP-Adresse" springen Sie in den Menüpunkt "Systemeinstellungen", in dem Sie ebenfalls die IP-Adresse neu zuweisen können. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 76: Konfigurationsdarstellung
Mit Hilfe des Optionskästchens "Blinken" können Sie die LEDs des Kommunikationsmoduls oder ggf. der daran angeschlossenen Reader blinken lassen. Dies ermöglicht Ihnen eine schnelle und einfache Sicht-Identifizierung der angeschlossenen Geräte. Beachten Sie, dass diese Funktion nicht von allen Readern unterstützt wird. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 77: Der Menüpunkt "Einstellungen - Allgemein
Aufrufparameter Aufrufparameter zu den Befehlen der Anwenderapplikation Status-Telegramme Aufzeichnung der Status-Telegramme bei der PLC-Kommunikation. Kann ausgeschaltet werden, falls die Status-Telegramme als Leitungsüberwachung verwendet werden. Dadurch wird das Logbuch für Nutzdaten freigehalten. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 78: Service-Logbuch-Einstellungen
Wird der Reader erst nach der Parametrierung angeschlossen, führt dies ggf. dazu, dass der Reader nicht korrekt angezeigt wird. Die Einstellungen jeder Schnittstelle sind identisch aufgebaut und in folgende Bereiche unterteilt: • Basiseinstellungen • Reader-Parameter SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 79: Basiseinstellungen
Ist an der Schnittstelle kein Gerät RF380R angeschlossen, wählen Sie den Parameterwert RF300 Gen 2 allgemein "Leermodul" aus. RF380R Gen 2 MV400/MV500 Allgemeiner Reader RF300 fast protocol RF380R fast protocol Freeport RF1000 MV300 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 80 Kommunikationsmodul automatisch das an der Schnittstelle angeschlossene Gerät und stellt die dazu passenden Parameterwerte ein. Über den Link "FW aktualisieren" springen Sie in den Menüpunkt "System - Reader-Firmware", in dem Sie ein Firmware-Update des angeschlossenen Readers durchführen können. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 81 Befehl = Das Blinken der LED im Fehlerfall wird durch einen "init_run" bzw. "WRITE-CONFIG" mit "Init" (RESET) oder nach dem erfolgreichen Ausführen eines Befehls zurückgesetzt. Max. Transponder- 1 ... 40 Anzahl der erwarteten Transponder im Anzahl Antennenfeld. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 82 Die auswählbaren Werte sind abhängig von dem angegebenen Wert in dem Parameter "Ident- Gerät/-System". • RF290R – Wertebereich: 0,50 ... 5,00 W – Default-Wert: 1,00 W • RF380R – Wertebereich: 0,50 ... 2,00 W – Default-Wert: 1,25 W SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 83 RF300, MOBY E ISO 15693 Keine ISO 15693 Allgemein MDS D1xx, NXP MDS D2xx, TI MDS D261, STM MDS D3xx, Infineon MDS D4xx, Fujitsu - 2 kB MDS D5xx, Fujitsu - 8 kB SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 84 Auswahl der Anzahl Bits, auf die ein Zeichen abgebildet wird. Stoppbits Auswahl der Anzahl Stopbits, die das Ende eines Zeichens kennzeichnen. Die Stopbits werden bei der Übertragung an jedes übertragene Zeichen angehängt. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 85 2. Endezeichen 0...255 Eingabe des 2. Endezeichens von maximal zwei Endezeichen für Endekriterium "Nach Empfang der/des Endezeichen(s)". Die gewählte Endezeichenkombination begrenzt die Länge des jeweiligen Telegramms. Parameterwert abhängig vom Parameter "Datenbits". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 86: Der Menüpunkt "Einstellungen - Digitaleingänge/-Ausgänge
In dem Menüpunkt "Einstellungen - Digitalausgänge" können Sie die Eigenschaften der Digitalausgänge einstellen und der Schnittstelle Funktionen zuweisen. Diese Seite ist in folgende Bereiche unterteilt: • Basiseinstellungen • Digitaleingänge/-ausgänge Bild 7-6 Der Menüpunkt "Einstellungen - Digitaleingänge-/ausgänge" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 87: Io-Link-Prozessdatenzuordnung
IO-Link-Prozessdatenzuordnung In dem Bereich "IO-Link-Prozessdatenzuordnung" können Sie über die Klappliste "IO-Link- Gerät" das angeschlossene IO-Link-Gerät auswählen. Wurde ein IO-Link-Gerät von Siemens ausgewählt, werden die Mapping-Zeilen entsprechend automatisch vorbelegt und die Bit- Zuordnung wird angezeigt. Andernfalls müssen Sie das Mapping manuell durchführen. In den Zeilen Eingangs-/Ausgangsmapping legen Sie fest, auf welche 8 Bits des IO-Link-Geräts...
Seite 88: Invertiert
• Die Ausgänge werden nur beim Eintritt des Ereignisses einmalig verändert. Die Ausgänge bleiben unverändert gesetzt, auch wenn das Ereignis nicht mehr ansteht. • Anstehende Ereignisse haben keine Auswirkungen auf den Ausgang. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 89: Der Menüpunkt "Einstellungen - Kommunikation
Kommunikationsmoduls aktivieren und bearbeiten. Das Register "Netzwerkschnittstellen" Das Register "Netzwerkschnittstellen" ist in folgende Bereiche unterteilt: • Netzwerk-Basiseinstellungen • SNMP • NTP • Syslog-Meldungen Bild 7-7 Der Menüpunkt "Einstellungen - Kommunikation"; Register "Netzwerkschnittstellen" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 90 über SINEC PNI der Reader auf die Werkseinstellungen zurückgesetzt werden kann. Hinweis Deaktivieren der Netzwerk-Ports Stellen Sie sicher, dass Sie nicht den Port deaktivieren, über den Sie gerade mit dem Gerät kommunizieren. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 91 über Netzwerkmanagement-Systeme (z. B. SINEC PNI) sysLocation vergeben. Hier durchgeführte Änderungen werden entsprechend in dem sysContact Netzwerkmanagement-System angezeigt und umgekehrt. Diese Informationen werden ausschließlich bei der Nutzung von Netzwerkmanaegment-Systemen benötigt. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 92 Beschreibung IP-Adresse des Eingabefeld, um die Adresse des Syslog-Servers einzugeben, an den die Syslog-Servers Syslog-Meldungen übertragen werden. Default-Port Eingabefeld, um den Default-Port des Syslog-Servers einzugeben, über den die Syslog-Meldungen übertragen werden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 93 Steuerung geschlossen. EtherNet/IP-Schnittstelle In diesem Bereich können Sie festlegen, ob über EtherNet/IP auf das Kommunikationsmodul zugegriffen werden darf. Durch diese Einstellung wird die Ethernet-Schnittstelle für die EtherNet/IP-Kommunikation mit der Steuerung geschlossen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 94 7.3 Die Menüpunkte des WBM Das Register "XML" Das Register "XML" ist in folgende Bereiche unterteilt: • XML-Basiseinstellungen • Diagnose-Events des XML-Kanal (1-4) Bild 7-9 Der Menüpunkt "Einstellungen - Kommunikation"; Register "XML" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 95: Xml-Basiseinstellungen
über den jeweiligen, dazugehörigen XML-Kanal. • Benutzerdefiniert: Keine Vorbelegung. Die XML-Kommunikation kann beliebig eingestellt werden. XML-Kanal (1-4) Über die Eingabefeldern können Sie die jeweiligen XML-Kanäle aktivieren/deaktivieren. sowie die Ethernet-Ports der jeweiligen XML-Kanäle festlegen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 96 Das Register "OPC UA" Das Register "OPC UA" ist in folgende Bereiche unterteilt: • OPC UA-Basiseinstellungen • Diagnose-Events • Security-Einstellungen Bild 7-10 Der Menüpunkt "Einstellungen - Kommunikation"; Register "OPC UA" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 97 Minimales von der Server-Applikation unterstütztes Publishing-Intervall, in dem unterstütztes die Prozessdaten für angemeldete OPC UA-Clients veröffentlicht werden. Von Publishing-Intervall einem OPC UA-Client vorgegebene kleinere Werte werden nicht berücksichtigt. Wertebereich: 10 .. 65535 ms Voreinstellung: 50 ms SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 98: Security-Einstellungen
Kommunikationsmodul ausschließlich die Kommunikation mit signierten und verschlüsselten Telegrammen unter Nutzung des jeweiligen Hash-Algorithmus. Die Profile sind nach ihren Sicherheitsstufen aufsteigend angeordnet. Es wird empfohlen die höchste Sicherheitsstufe (Aes128 / Sha256 Rsa Pss) zu verwenden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 99 Mit diesem Schalter können Sie veraltete und als unsicher eingestufte Security- Profile Profile einblenden und verwenden. Diese Profile sollten ausschließlich dann verwendet werden, wenn aus Kompatibilitätsgründen kein anderes Security- Profil verwendet werden kann. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 100: Der Menüpunkt "Diagnose - Hardware-Diagnose
Aktivieren Sie das Optionskästchen "Automatische zyklische Aktualisierung", um die Parameterwerte automatisch und zyklisch aktualisieren zu lassen. Die Datums- und Uhrzeitangabe der letzten Quittung bezieht sich auf das Datum bzw. die Uhrzeit des angeschlossenen PCs. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 101 MDS D5xx, Fujitsu - 8 kB 0x10 RF300 (RF3xxT) 0x20 ISO 14443 (MOBY E, E6xx) 0x31 General Mode 0x40 P2P-Master 0x41 P2P-Master & Mischbetrieb mit ISO-Transponder (MDS Dxxx) 0x50 P2P-Master & Mischbetrieb mit RF300-Transponder 0x4F P2P-Slave SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 102: Fehlerzähler
Zähler für fehlgeschlagene Signaturverschlüsselungen von geschriebenen Datenblöcken. Ausschließlich für den Transponder-Typ "RF300" relevant. CRCFZ CRC-Fehlerzähler Zähler für fehlgeschlagene CRC-Überprüfungen ASMFZ Fehlerzähler für Schnittstellenprobleme zum Host (CM/PC) Zähler für Fehler auf der seriellen Schnittstelle. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 103: Der Menüpunkt "Diagnose - Logbuch
Zurücksetzen der Fehlerzähler-Stände gezählt. 7.3.7 Der Menüpunkt "Diagnose - Logbuch" In dem Menüpunkt "Diagnose - Logbuch" wird das Logbuch des Kommunikationsmoduls angezeigt. Bild 7-12 Der Menüpunkt "Diagnose - Logbuch" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 104: Aktualisieren
"Datum/Uhrzeit" auf UTC-Zeit umstellen, identisch zu der Ausgabe in dem exportierten Logbuch. Bei einer großen Anzahl von Logbucheinträgen in der Historie kann es bis zu mehreren Minuten dauern, bis diese angezeigt werden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 105: Der Menüpunkt "Diagnose - Service-Logbuch
In dem Menüpunkt "Diagnose - Service-Logbuch" wird das Service-Logbuch des Kommunikationsmoduls angezeigt. Das Logbuch zeichnet interne Abläufe des Kommunikationsmoduls auf und wird für Service-Unterstützungen durch SIEMENS- Fachpersonal benötigt. Nehmen Sie auf dieser Seite nur Einstellungen vor, wenn Sie dazu vom SIEMENS-Fachpersonal aufgefordert werden. Die Auswertung der Logbucheinträge obliegt ebenfalls dem SIEMENS-Fachpersonal.
Seite 106 Das Logbuch wird im Kommunikationsmodul gelöscht. • Service-Datei Alle diagnose-relevante Daten des Kommunikationsmoduls werden als *.slf-Datei gespeichert. Die Datei enthält ausschließlich für Siemens-Service-Personal relevante Informationen und kann nur von diesem ausgewertet werden. Mit dem Optionskästchen "ISO 8601 (UTC)" können Sie die Datumsanzeige in der Spalte "Datum/Uhrzeit"...
Seite 107: Der Menüpunkt "Diagnose - Syslog-Logbuch
Einträge umfassen 128 kB Daten. 7.3.10 Der Menüpunkt "Transponder bearbeiten" In dem Menüpunkt "Transponder bearbeiten" können Sie Transponder-Daten auslesen und beschreiben. Diese Seite ist in folgende Bereiche unterteilt: • Basiseinstellungen • Lesen/Schreiben SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 108 Neben der Liste der Tag-Felder werden die Daten des ausgewählten Speicherbereichs im hexadezimalen Format angezeigt. Mit Schaltfläche "Lesen" werden die Daten vom Transponder gelesen. Um die vom Transponder gelesene Daten gegenüber den manuell eingegebenen Daten abzuheben, SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 109: Der Menüpunkt "Benutzerverwaltung
Benutzerprofile anlegen, löschen und bearbeiten sowie Passwörter ändern. Diese Seite ist in folgende Bereiche unterteilt: • Benutzerprofile • Benutzereigenschaften • Passwort • Rollen • Automatische Abmeldung • Authentifizierung Bild 7-16 Der Menüpunkt "Benutzerverwaltung" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 110 Eingeschränktes Benutzerprofil mit Lese-/Schreibrechten. Als "Benutzer" können Sie keine neuen Benutzerprofile erstellen oder andere Benutzerprofile bearbeiten. Außerdem können Sie als "Benutzer" im Geräte-Status "Im Betrieb" keine schreibenden Zugriffe auf den Reader durchführen. • Administrator Benutzerprofil mit allen Lese-/Schreibrechten SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 111: Automatische Abmeldung
WBM abgemeldet werden. Diese Zeitspanne läuft durch Inaktivität ab und wird durch Eingaben automatisch auf den von Ihnen eingestellten Wert zurückgesetzt. Sobald die eingestellte Zeitspanne abgelaufen ist, wird die Verbindung zum Kommunikationsmodul automatisch getrennt. Dadurch wird sichergestellt, dass die Verbindung zu dem SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 112 Um sicherzustellen, dass keine unbefugten Personen Zugriff auf die Kommunikationsmodul- Einstellungen haben, empfehlen wir Ihnen, die Authentifizierung aktiviert zu lassen und neue Benutzerprofile anzulegen. Beachten Sie, dass die Authentifizierung ausschließlich durch einen Administrator aktiviert/deaktiviert werden kann. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 113: Der Menüpunkt "Zertifikate
Sie auf das Kommunikationsmodul übertragen müssen. Beachten Sie, dass Sie die Daten erst auf das Kommunikationsmodul importieren müssen, bevor Sie diese aktivieren können. Wenden Sie sich an Ihre administrative IT-Abteilung, um weitere Informationen zu dem Thema zu erhalten. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 114: Parameterübersicht
Zertifikate wurden bereits angenommen und werden als vertrauenswürdig eingestuft. Abhängig vom ausgewählten Zertifikattyp können Sie vorhandene Zertifikate löschen. Wählen Sie dazu das gewünschte Zertifikat aus der Liste aus und klicken Sie auf die Schaltfläche "Löschen". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 115 Um Sperrlisten aus der Liste zu löschen, wählen Sie die gewünschte Sperrliste aus der Liste aus und klicken Sie auf die Schaltfläche "Löschen". Sperrlisten-Details Liste mit Detail-Informationen zu der ausgewählten Sperrliste Ausführliche Informationen zu den Sperrlisten-Details entnehmen Sie entnehmen Sie den X.509-Spezifikationen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 116 Zertifikatsignierungsanforderung (CSR) zu erstellen. Die CSR-Datei enthält alle relevanten Informationen des installierten Server-Zertifikats. Mit Hilfe dieser Datei kann ein CA (Certificate Authority) ein signiertes, baugruppen- spezifisches Server-Zertifikat erzeugen, das Sie anschließend in diese Baugruppe importiert wird. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 117: Der Menüpunkt "System - Geräteeinstellungen
Sie im Kapitel "Firmware-Update (Seite 146)". • Prüfen Mit Hilfe der Schaltfläche "Prüfen" können Sie die Integrität der Firmware überprüfen. Mit dieser Funktion können Sie prüfen, ob die Firmware mit der von Siemens veröffentlichten Firmware übereinstimmt oder die möglicherweise böswillig verändert wurde. Werkseinstellung In dem Bereich "Werkseinstellung"...
Seite 118: Der Menüpunkt "System - Reader-Firmware
In dem Menüpunkt "System - Reader-Firmware" können Sie Firmware-Updates der an dem Kommunikationsmodul angeschlossenen Reader durchführen. Diese Seite ist in folgende Bereiche unterteilt: • Basis-Einstellungen • Firmware-Update Bild 7-19 Der Menüpunkt "System - Reader-Firmware" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 119: Der Menüpunkt "Hilfe
Dokumenten und zum Siemens Industry Online Support. Handbuch In dem Menüpunkt "Hilfe - Handbuch" finden Sie das zu den Kommunikationsmodulen gehörende Handbuch "SIMATIC RF185C, RF186C RF188C, RF186CI, RF188CI". Readme OSS In dem Menüpunkt "Hilfe - Readme OSS" finden Sie die Readme OSS-Datei mit den Copyright- Hinweise zu der in dieser Firmware enthaltenen Open Source Software.
Seite 120 Konfigurieren über das WBM 7.3 Die Menüpunkte des WBM SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 121: Programmieren
Programmieren Programmieren über SIMATIC-Steuerung Dieses Kapitel richtet sich ausschließlich an S7-Anwender. Sie können die Kommunikationsmodule SIMATIC RF185C, RF186C, RF188C sowie RF186CI und RF188CI mit Hilfe von Ident-Anweisungen über eine SIMATIC-Steuerung programmieren und projektieren. Um Ident-Systeme mit Hilfe von STEP 7 Basic / Professional (TIA Portal) zu projektieren, benötigen Sie entsprechende Ident-Anweisungen.
Seite 122: Programmieren Über Xml
Ausgangswort "<Gerätename>:O.Data[5]" eines RF18xCI-CMs gesetzt werden. Da der physikalische Ausgangswert des CMs durch die interne Verknüpfung vom Prozessabbildwert der Steuerung abweichen kann, wird jeder physikalische Ausgangwert als zusätzlicher Eingang in der Steuerung abgebildet. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 123: Zuordnungstabelle
:O.Data[2] Kanal 4 <Konfigurationsvariable> <Gerätename> <Gerätename> .CH04 :I.Data[3] :O.Data[3] CM Configuration <Konfigurationsvariable> <Gerätename> <Gerätename> Module .CM_Configuration :I.Data[4] :O.Data[4] Die Anzahl der vorhandenen Kanäle ist abhängig von dem verwendeten Ident-Gerät und Gerätevarianten. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 124 Programmieren 8.4 Programmieren über Rockwell-Steuerung SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 125: Instandhalten Und Warten
• über SNMP • über das WBM • über das TIA Portal (STEP 7 Basic / Professional) • über XML • über OPC UA Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 126: Diagnose Über Die Led-Anzeige
Zeigt an, dass ein Link über die Ethernet-Schnittstelle "1" • LINK P1 (X1 P1R) anliegt. Zeigt an, dass ein Link über die Ethernet-Schnittstelle "2" • LINK P2 (X1 P2R) anliegt. Bild 9-1 LED-Anzeigen des Kommunikationsmoduls RF18xC/RF18xCI SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 127: Status-Led-Anzeige
Das CM ist ausgeschaltet. Der Reader ist konfiguriert (Reset-Telegramm wurde abgesetzt.). LED-Test während das CM sich im Hochlauf befindet. Der Blinktest zur Reader-Identifizierung wird durchgeführt. Gleichzeitig blinken auch die LEDs der Reader- und PROFINET-/Ethernet-LED-Anzeige. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 128 Die Schnittstelle befindet sich in der Konfiguration "IO-Link". Ein IO-Link-Gerät ist angeschlossen und wurde erkannt. An dem Eingang/Ausgang liegt ein Fehler vor (z. B. Kurzschluss). Die Lastspannung (2L+) ist nicht angeschlossen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 129: Diagnose Über Snmp
Die Kommunikationsmodule unterstützen das SNMPv1-Protokoll. SNMP ist ab Werk aktiviert. Informationen zu SNMP finden Sie im Kapitel "Der Menüpunkt "Einstellungen - Kommunikation" (Seite 89)". Ausführliche Informationen zur Anwendung von SNMP und insbesondere auch zur Struktur SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 130: Diagnose Über Das Wbm
Im "Logbuch" werden alle aufgetretenen Diagnosemeldungen des Kommunikationsmoduls angezeigt. Das "Service-Logbuch" unterstützt SIEMENS-Fachpersonal bei der Fehleranalyse. Über das "Syslog-Logbuch" können Sie die Syslog-Meldungen und mit Hilfe der "Hardware- Diagnose" können Sie die "Status-Parameter" der angeschlossenen Reader und der Transponder auslesen.
Seite 131: Vorgehensweise
– Unter dem Eintrag "Kanaldiagnose" werden aktuelle Diagnose-Informationen der Reader-Schnittstellen angezeigt. – Unter dem Eintrag "PROFINET-Schnittstelle" finden Sie Status-Informationen und weitere Informationen der PROFINET-Schnittstelle. Bild 9-2 Anzeige der Diagnoseinformationen des Kommunikationsmoduls SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 132: Diagnose Über Xml
Diagnose über XML Dieses Kapitel richtet sich ausschließlich an XML-Anwender. Über XML stehen Ihnen umfassende Diagnosemöglichkeiten zur Verfügung. Ausführliche Informationen zu den Diagnosemöglichkeiten finden Sie im Handbuch "XML- Programmierung für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/view/109781631)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 133: Diagnose Über Opc Ua
"Gerätesicht > Geräteübersicht > Reader-Modul > Allgemein > Baugruppenparameter > Diagnosemeldungen" Diagnosealarme/-meldungen Diagnosealarme (Kommunikationsmodul-Diagnose) Wurde der Diagnosealarm aktiviert ("An"), werden die folgenden Diagnosealarme gemeldet: • Fehler bei der Spannungsversorgung • Hardware-Fehler • Firmware-Fehler SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 134: Unterscheidung Der Diagnosealarmmeldungen
Das Ereignis steht nicht mehr an. Bei Ereignissen, die nur einen Augenblick anstehen - z. B. Soft Errors -, wird die Rücknahme um 3 Sekunden verzögert. Weitere Informationen Detaillierte Informationen zur Diagnose am PROFINET IO sind im Handbuch "SIMATIC PROFINET Systembeschreibung (https://support.industry.siemens.com/cs/ww/de/view/19292127)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 135: Fehlermeldungen
Mit Timeout: kein Transponder im Antennenfeld 0xE1FE0300 Adressfehler Der Adressbereich des Transponders wird überschritten. Mögliche Ursachen: • Anfangsadresse beim Befehlsstart ist falsch aufgesetzt. • Falscher Transponder-Typ • Der zu schreibende Bereich ist schreibgeschützt. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 136 Wenden Sie sich ggf. an den Support. 0xE1FE8500 Der Transponder hat zu wenig Leistung, um den Befehl auszuführen. Mögliche Ursachen: • Transponder befindet sich im Grenzbereich. • Die Sende-/Strahlungsleistung des Readers bzw. der Antenne ist zu gering. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 137 Freeport: Negative Quittung bzw. fehlerhaftes Telegramm vom Lesegerät 0xE2FE0200 • Es sind mehr Transponder im Übertragungsfenster, als der Reader gleichzeitig bearbeiten kann. • Mehr als ein Transponder befindet sich im Übertragungsfenster. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 138 Überprüfen Sie die Verbindung zum Reader. • Nachdem die Übertragungsgeschwindigkeit geändert wurde, wurde das Gerät noch nicht neu gestartet. 0xE4FE8100 Das angegebene Tag-Feld des Transponders ist nicht bekannt. 0xE4FE8A00 Allgemeiner Fehler SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 139 Der laufende Befehl wurde durch den Befehl "WRITE-CONFIG" ("INIT" oder "RESET") abgebrochen bzw. der Busstecker wurde abgezogen. Mögliche Ursachen: • Die Kommunikation mit dem Transponder wurde mit "INIT" abgebrochen. • Dieser Fehler kann nur bei einem "INIT" oder "RESET" zurückgemeldet werden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 140 Der Baustein "AdvancedCmd" wurde mit einem falschen "CMD" versorgt. • Der Eingang "CMD" des Bausteins "AdvancedCmd" wurde überschrieben. Freeport: Falsche Befehlsparameter oder nicht zugelassene Befehlsverkettung (falsche Längenangabe) 0xE6FE0200 Ungültiger Kommandoindex (CI) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 141 Es ist ein Fehler aufgetreten, der ein Reset_Reader ("WRITE-CONFIG" mit "Config = 3") erforderlich macht. Mögliche Ursachen / weiteres Vorgehen: • Der Befehl "WRITE-CONFIG" ist fehlerhaft. • Führen Sie nach der Fehlerbehebung einen "INIT" durch. • Überprüfen Sie den Parameter "IID_HW_CONNECT". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 142 Zeitüberschreitung während des "INIT" (60 Sekunden) 0xE7FE0900 Befehlswiederholung wird nicht unterstützt. 0xE7FE0A00 Fehler während der Übertragung der PDU (Protocol Data Unit). "--" bedeutet, dass der Fehler nicht über die LEDs angezeigt wird. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 143: Fehlermeldungen Über Das Wbm Auslesen
Nach Fehlerbehebung "INIT" starten – good MISC_ERROR_ Der Inventory-Befehl ist fehlgeschlagen. TOTAL good MISC_ERROR_ Das Aktivieren des Schreibschutzes auf dem Transponder ist TOTAL fehlgeschlagen. good MISC_ERROR_ Der "Kill"-Befehl ist fehlgeschlagen. TOTAL SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 144 Das angegebene Tag-Feld des Transponders ist nicht bekannt. CONFIGURATION good RF_COMMUNICATION_ Der Transponder antwortet nicht. ERROR good RF_COMMUNICATION_ Die Verifikation der geschriebenen Transponder-Daten ist ERROR fehlgeschlagen. good RF_COMMUNICATION_ Allgemeiner Transponder-Fehler ERROR SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 145 OpcUa_ • Sie greifen auf eine nicht projektierte Lesestelle zu. Configurati Error BadInvalid Ein Parameter fehlt. Argument BadInvalid Der Parameter hat ein ungültiges Format. Argument BadInvalid Der Parameter-Typ ist ungültig. Argument SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 146: Firmware-Update
5. Klicken Sie im Bereich "Firmware-Update" auf das Symbol "Firmware-Datei auswählen" 6. Wählen Sie die Update-Datei (*.sfw) aus. 7. Klicken Sie auf die Schaltfläche "Öffnen". 8. Klicken Sie auf die Schaltfläche "Aktualisieren". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 147: Firmware-Update Über Tia Portal (Step 7 Basic / Professional) Durchführen
6. Klicken Sie auf die Schaltfläche "Starte Aktualisierung der Firmware". Reaktion: Das WBM des Kommunikationsmoduls wird in Ihrem Webbrowser geöffnet. 7. Setzen Sie das Firmware-Update fort, wie im Kapitel "Firmware-Update über das WBM durchführen (Seite 146)" beschrieben. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 148: Firmware-Update Der Reader Über Das Wbm Durchführen
Ergebnis: Die Firmware des Readers wird aktualisiert. Der Update-Prozess wird Ihnen in der Hinweisleiste angezeigt. Nachdem das Update abgeschlossen ist, wird der Reader neu gestartet. Nach dem Neustart ist die aktualisierte Firmware aktiv. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 149: Firmware-Update Der Reader Über Tia Portal (Step 7 Basic / Professional) Durchführen
– Hinweis: Wird das Optionskästchen nicht aktiviert, dann wird die neue Firmware erst bei dem nächsten Hochlauf des Kommunikationsmoduls aktiviert. 10.Klicken Sie auf die Schaltfläche "Starte Aktualisierung". Ergebnis: Die Firmware wird aktualisiert. Der Update-Prozess wird Ihnen angezeigt. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 150: Werkseinstellungen
Zurücksetzen abgeschlossen ist. Nach dem Zurücksetzen wird das Kommunikationsmodul neu gestartet. Das Kommunikationsmodul ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt. Nach dem Neustart des Kommunikationsmoduls müssen Sie dem Kommunikationsmodul ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 151: Werkseinstellungen Über Sinec Pni Zurücksetzen
Zurücksetzen abgeschlossen ist. Nach dem Zurücksetzen wird das Kommunikationsmodul neu gestartet. Das Kommunikationsmodul ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt. Nach dem Neustart des Kommunikationsmoduls müssen Sie dem Kommunikationsmodul ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 152: Werkseinstellungen Hardware-Seitig Zurücksetzen
Kommunikationsmoduls zurückgesetzt wird. In den Werkseinstellungen wird die IP- Adresse über einen DHCP-Server bezogen. Nach dem Neustart des Kommunikationsmoduls müssen Sie dem Kommunikationsmodul ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 153: Baugruppentausch
• mit Hilfe des TIA Portal (ab STEP 7 Basic / Professional V15.1) in einem STEP 7-Projekt • mit Hilfe des WBM auf Ihrem PC Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 154: Konfiguration Sichern
Hilfe des Geräte-Status die Seriennummer überprüfen, um festzustellen, ob das Gerät getauscht wurde. Weitere Informationen zur Programmierung der Bausteine und dem Aufbau der Konfigurationsdaten finden Sie im Kapitel "Config_Upload/-Download" des Handbuchs "Ident- Profil und Ident-Bausteine, Standardfunktion für Ident-Systeme". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 155: Sicherung In Einem Step 7-Projekt
Speichern von Konfigurationen. Mit Hilfe dieser Schaltflächen können Sie Konfigurationen sichern, neu laden und auf andere Kommunikationsmodule übertragen. Weitere Informationen zum Speichern und Laden der Konfiguration auf bzw. von dem PC finden Sie im Kapitel "Das WBM (Seite 68)". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 156: Baugruppentausch Durchführen
4. Montieren Sie das neue Kommunikationsmodul. 5. Verbinden Sie das Kommunikationsmodul mit Hilfe des vorhandenen Ethernet-Kabels mit dem PC bzw. mit der SIMATIC-Steuerung. 6. Verbinden Sie das Kommunikationsmodul ggf. mit einem oder mehreren Readern. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 157: Baugruppentausch Mit Automatischer Gerätenamevergabe
• In den PROFINET-Einstellungen der Baugruppe ist die Option "Gerätetausch ohne Wechselmedium" aktiviert. • Das neue Kommunikationsmodul ist im Zustand der Werkseinstellung, d. h. es wurde kein Gerätename und keine IP-Adresse vergeben. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 158 Instandhalten und Warten 9.5 Baugruppentausch SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 159: Technische Daten
• 700 m bei 115,2 kBd • < 100 m bei 921,6 kBd reader-abhängig (vorkonfektionierte Leitungen 2 ... 50 m; weitere Standardkabel und selbst konfektionierte Kabel siehe Kapitel "Anschlusskabel zum Reader") SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 160 Bei allen Versorgungs- und Signalspannungen muss es sich um Schutzkleinspannung handeln (SELV / PELV nach IEC 61140) DC 24 V-Versorgung: sichere (elektrische) Trennung der Kleinspannung (SELV / PELV nach IEC 61140) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 161: Technische Daten Rf186Ci, Rf188Ci
Standardkabel und selbst konfektionierte Kabel siehe Kapitel "Anschlusskabel zum Reader") IO-Schnittstelle Stecker M12-Schnittstelle, 5-polig, A-codiert Leitungslänge, max. 20 m Anschließbare IO-Geräte • Eingang • Ausgang • IO-Link-Modul (Eingangs-/Ausgangsmodul; Class A, B) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 162 Bei allen Versorgungs- und Signalspannungen muss es sich um Schutzkleinspannung handeln (SELV / PELV nach IEC 61140) DC 24 V-Versorgung: sichere (elektrische) Trennung der Kleinspannung (SELV / PELV nach IEC 61140) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 163: Maßbilder
Maßbilder Alle Maße in [mm]. ① Langloch: 4,5 mm Breite × 5,0 mm Höhe Bild 11-1 Maßbild eines Kommunikationsmoduls RF18xC Die Abbildung zeigt ein Kommunikationsmodul RF188C. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 164 Maßbilder ① Langloch: 4,5 mm Breite × 5,0 mm Höhe Bild 11-2 Maßbild eines Kommunikationsmoduls RF18xCI Die Abbildung zeigt ein Kommunikationsmodul RF188CI. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 165: Anhang
Der SIMATIC Ident Configuration Guide ist ein Ident-spezifischer Leitfaden, der Sie bei der Auswahl der für Ihr Ident-System relevanten Produkte unterstützt, indem alle zueinander kompatiblen Geräte und Verbindungsleitungen anschaulich dargestellt werden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 166: A.2 Verbindungskabel
Kabel individuell selbst konfektionieren. Für die Selbstkonfektionierung steht ein Reader- Anschlussstecker mit Schraubklemmen zur Verfügung (siehe jeweiliges Systemhandbuch). Kabel und Reader-Anschlussstecker können mit Hilfe des TIA Selection Tools oder dem SIMATIC Ident Configuration Guide ausgewählt werden. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 167: Maximale Kabellänge Der Anschlusskabel
+24 V weiß -RxD braun grün +RxD gelb +TxD +5 V grau -TxD rosa Funktionserde Funktionserde Drahtgeflecht (FE) / Schirm (FE) / Schirm Die Adernfarbe bezieht sich auf die Anschlusskabel "6GT2891-4Fxxx". SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 168: A.3 Betrieb Optischer Handlesegeräte, Zugangskontrollleser Oder Serieller Geräte
Länge von 1,6 m. Das Kabel kann aufgrund der Wendelung im Betrieb auf eine Länge von 4,0 m ausgezogen werden. Für den Anschluss der Reader SIMATIC RF1040R/RF1070R steht Ihnen ebenfalls ein vorkonfiguriertes Kabel zur Verfügung. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 169: Stromversorgung
2. Wählen Sie den User Mode "FB 45" oder "Ident-Profil" aus. 3. Stellen Sie alle anderen Parameter wie gewünscht ein. Beachten Sie hierzu die Vorgaben im nachfolgenden Absatz. 4. Laden Sie die Projektierung in die Steuerung. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 170: Projektierung Der Optischen Handlesegeräte
Durch das Abscannen des entsprechenden Codes werden alle relevanten Parameter für die Kommunikation zwischen dem Kommunikationsmodul und dem optischen Handlesegerät eingestellt: • Schnittstelle: RS232 • Übertragungsgeschwindigkeit: 115,2 kBd • Datenbits: 8 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 171: A.3.4 Funktionen Und Befehle
Adresse "0x0002" Keine Längeninformation im Ergebnis; max. Nettodaten 233 Byte Write Senden von Daten Die Adresse muss mit "0xFFFF" angegeben werden. Max. Nettodaten 233 Byte (ohne Längenangabe); keine Fehlermeldung bei Längenüberschreitung SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 172 Befehl erfolgt ohne readerspezifische Parameter und löst ein Löschen der Puffer aus. Nach dem "Init_run" ist das Kommunikationsmodul einsatzbereit. Read Wird der Befehl "Read" gestartet, werden die Daten, die das CM bereits empfangen hat, an die Steuerung übermittelt. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 173: A.3.5 Baustein-Spezifische Fehlermeldungen
Beim "Write"-Befehl gehen die ältesten Quittungen verloren, ohne dass eine Fehlermeldung generiert wird. 0xE4FE8D00 Interner Kommunikationsfehler 0xE5FE0400 Ungültige Datenblock-Nummer (DBN) im Reader/Kommunikationsmodul 0xE6FE0100 Unbekannter Befehl, falsche Befehlsparameter oder nicht zugelassene Befehlsverkettung (falsche Längenangabe) 0xE6FE0500 "Reset_Reader" erforderlich SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 174: A.4 Kompatibilität Zu Simatic Rf180C
Kanäle aus. Abhängig von dem Kanal, in dem das Modul verwendet wird, müssen Sie den Modulnamen entsprechend anpassen ("_2" für Kanal 2). • SIMATIC RF18xC Wählen Sie im Parameter "Ident-Gerät" das Modul des entsprechenden Kanals aus (z. B. "Reader_1" für "Kanal1"). SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 175 Reader-Modulen der RF18xC aus. – Parametrierung über die "HW_Connect"-Variable: Passen Sie in der "HW_CONNECT"-Variablen die Parameter "CM_CHANNEL" und "LADDR" an. Bei Anschluss über eine Steuerung S7-1200/-1500 müssen Sie zusätzlich den Parameter "HW_ID" anpassen. SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 176: A.5 Bestelldaten
6GT2891-4UH20 für RF1000 Spannungsversorgungskabel 0,5 m 6XV1801-6DE50 L-kodiert, 4-polig 1,0 m 6XV1801-6DH10 M12-180 1,5 m 6XV1801-6DH15 2,0 m 6XV1801-6DH20 3,0 m 6XV1801-6DH30 5,0 m 6XV1801-6DH50 10 m 6XV1801-6DN10 15 m 6XV1801-6DN15 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 177 3,0 m 6XV1871-5TH30 M12-180 / IE FC RJ45 5,0 m 6XV1871-5TH50 10 m 6XV1871-5TN10 15 m 6XV1871-5TN15 IO-Link-Kabel (Class A) 1,5 m 3RK1902-4PB15-3AA0 M12-180 / M12-180 5,0 m 6GT2891-4MH50 10 m 6GT2891-4MN10 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 178 10 m 6XV1801-2CN10 15 m 6XV1801-2CN15 Anschlusskabel für Weitbereichsnetzteil 6GT2091-0PH50 L-codiert, 4-polig / A-codiert, 4 polig M12-180 / M12-180 Verschlusskappen M12 3RX9802-0AA00 für nicht verwendete Anschlüsse (10 Stück) Verwendbar ab Ausgabestand "02" SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 179: A.6 Zertifikate & Zulassungen
SIMATIC NET- / SIMATIC-Ident-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Aktuelle Zulassungen (https://support.industry.siemens.com/cs/ww/de/ps/15728/cert)
Seite 180: Störfestigkeit
File E85972 USA (FCC) This device complies with part 15 of the FCC rules. Importer UK: Siemens plc, Sir William Siemens House, Princess Road, Manchester M20 2UR EAC (Eurasian Conformity) Eurasian Economic Union of Russia, Belarus, Armenia, Kazakhstan and Kyrgyzstan...
Seite 181: Syslog-Meldungen
B. über NTP (Wert "1" = synchronisiert; Wert "0" = nicht synchronisiert). sysUpTime Der Parameter "sysUpTime" ist eine Metainformation über die Meldung. Er gibt die Zeit (in Hundertstelsekunden) seit der letzten Neuinitialisierung des Netzwerkverwaltungsteils des Systems an. MESSAGE Meldung als ASCII-String (Englisch) SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 182: B.2 Variablen In Syslog-Meldungen
Administrator | User | OPC {Time Sekundenanzahl second} {Max Maximale Anzahl der Sitzungen sessions} {Url} URL des Webservers, auf den zugegriffen wurde. /Engineering/Reset2Factor y?r=0.685644556250803 {Config Zeichenkette (mit Leerzeichen) für die Konfiguration. Power detail} SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 183: B.3 Liste Der Syslog-Meldungen
Norm IEC 62443-3-3 Reference: n/a (NERC-CIP 007-R5) Nutzerkontenverwaltung Meldungstext Authentication was enabled. Beispiel Authentication was enabled. Erläuterung Authentifizierung wurde aktiviert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.3 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 184: Durchsetzung Der Autorisierung
{Protocol}: User {User}: Access to url {url} denied. Beispiel WBM: User admin: Access to url /Engineering/Reset2Factory?r=0.6856445562508033 denied. Erläuterung Zugriff auf Web-Ressource wurde verweigert. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 2.1 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 185: Sitzungssperrung
{Protocol}: User {User name} has changed {Config detail} configuration. Beispiel OPC: User admin has changed Power configuration. Erläuterung Benutzer hat bestimmte Konfiguration geändert. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: SR 2.12 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 186: Software- Und Informationsintegrität
Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 Meldungstext {Protocol}: Firmware activation failed. Beispiel WBM: Firmware activation failed. Erläuterung Firmware-Aktivierung fehlgeschlagen. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...
Seite 187: Service & Support
Service & Support Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum •...
Seite 188 Service & Support SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI Betriebsanleitung, 03/2022, C79000-G8900-C512-04...

Diese Anleitung auch für:

Simatic rf186c Simatic rf188c Simatic rf186ci Simatic rf188ciSimatic ident rf185cSimatic ident rf186c ... Alle anzeigen

Siemens SIMATIC RF185C Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC RF185C

Inhaltszusammenfassung für Siemens SIMATIC RF185C

Diese Anleitung auch für:

Inhaltsverzeichnis
