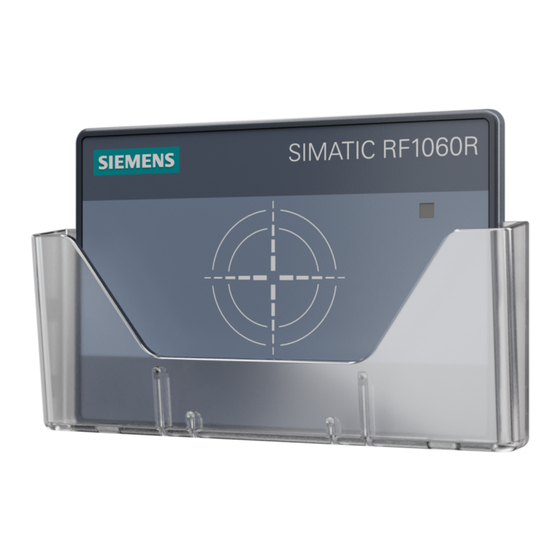

Siemens SIMATIC RF1000 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SIMATIC RF1000:

Betriebsanleitung (81 Seiten)

Projektierungshandbuch (46 Seiten)

Seite von 94

/ 94
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

SIMATIC Ident

RFID-Systeme

SIMATIC RF1000

Betriebsanleitung

05/2023

C79000-G8900-C432-10

Einleitung

Security-Empfehlungen

Beschreibung

Montage

Anschließen

Inbetriebnahme

Programmierung

Demo-Applikation

Technische Daten

Maßbilder

Anhang

Service & Support

Inhaltszusammenfassung für Siemens SIMATIC RF1000

Seite 1 Einleitung Security-Empfehlungen Beschreibung SIMATIC Ident Montage RFID-Systeme SIMATIC RF1000 Anschließen Inbetriebnahme Betriebsanleitung Programmierung Demo-Applikation Technische Daten Maßbilder Anhang Service & Support 05/2023 C79000-G8900-C432-10...
Seite 2 Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...
Seite 3 Funktionen der USB-Schnittstelle für Linux ................. 53 Programmierung über die RS232-Schnittstelle (mittels Freeport-Protokoll) ......53 7.3.1 Implementierung der Befehle..................... 55 7.3.2 Befehle ..........................55 7.3.2.1 syscmd_reset ........................55 7.3.2.2 syscmd_get_info........................ 56 7.3.2.3 syscmd_get_boot_status ....................57 7.3.2.4 syscmd_set_port........................ 57 SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 4 Status-Codes........................67 Demo-Applikation..........................69 Oberfläche der Demo-Applikation ..................69 Eigene Applikationen erstellen ................... 73 Technische Daten..........................79 Technische Daten SIMATIC RF1000 ..................79 Technische Daten Konfigurationskarte RF1100T..............81 Technische Daten Lizenzkarten................... 82 Technische Daten Tisch-/Wandgehäuse................83 Technische Daten Cleanroom-Abdeckung ................83 Maßbilder ............................
Seite 5 SIMATIC ®, SIMATIC RF ® und MOBY ® Einordnung in die Dokumentationslandschaft Ausführliche Informationen zur Erstellung und Anpassung von Konfigurationen, sowie deren Übertragung auf die Reader SIMATIC RF1000 finden Sie in dem Projektierhandbuch "SIMATIC RF1000 (https://support.industry.siemens.com/cs/ww/de/ps/24224/man)". Weitere Informationen zu den in diesem Dokument genannten SIMATIC Ident-Produkten (z.
Seite 6 Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Entsorgen Sie die Produkte nicht bei öffentlichen Entsorgungsstellen. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner. Beachten Sie unterschiedliche länderspezifische Regelungen.
Seite 7 Dateien z. B. digital signieren und verschlüsseln, sie an einem sicheren Ort speichern oder Konfigurationsdateien ausschließlich über sichere Kommunikationskanäle übertragen. Zertifikate und Schlüssel • Bevor Sie das Gerät zur Reparatur an Siemens zurückschicken, setzen Sie dieses auf die Werkseinstellungen zurück. • Stellen Sie sicher, dass die auf den Transpondern/Karten gespeicherten Daten verschlüsselt sind und dass die Ent-/Verschlüsselung der Daten jeweils in den angeschlossenen Geräten...
Seite 8 Security-Empfehlungen 2.1 Security-Hinweise Firmware/Software Stellen Sie sicher, dass nur von Siemens erstellte Firmware in das Gerät geladen wird. Informieren Sie sich regelmäßig über neue Firmware-/Software-Versionen oder Sicherheits- Updates und wenden Sie diese an. Ab der Veröffentlichung einer neuen Version werden Vorgängerversionen nicht mehr unterstützt und nicht gewartet.
Seite 9 RF240R SIMATIC Robot SCALANCE SIMATIC ET200SP MV500 XC-200 SIMATIC SIRIUS ACT SIMATIC RF188CI SIMATIC RF650R RF220R Cell 1 Cell 2 Cell 3 Industrial Ethernet PROFINET Safety Bild 2-1 Schematische Darstellung eines Zellenschutzkonzepts für die Reader RF1000 SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 10 Security-Empfehlungen 2.2 Zellenschutzkonzept SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 11 – alles mit einer Karte. Aus Sicherheitsgründen sollten Sie die Reader ausschließlich innerhalb eines geschützten Bereichs betreiben. Stellen Sie sicher, dass die USB-Schnittstelle nach der Montage nicht offen zugänglich ist. Bild 3-1 Produktfotos der Reader SIMATIC RF1000 SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 12 Beschreibung 3.1 Eigenschaften der Reader Die Reader SIMATIC RF1000 sind für den Anschluss an einen windowsbasierten Computer konzipiert. Alternativ können diese auch an einem linuxbasierten System betrieben werden. Reader-spezifische Unterschiede Der Anschluss erfolgt über eine USB-Schnittstelle des Computers. Die Reader SIMATIC RF1040R und RF1070R können zusätzlich über die RS232-Schnittstelle angeschlossen...
Seite 13 RF18xC/CI B. ET 200SP) Kabel Im Lieferumfang Im Lieferumfang 6GT2891- 6GT2891 6GT2891 enthalten enthalten 4UH20 -4UH20 -2UH30 Eine Anbindung über andere Applikationen ist möglich. Weitere Informationen dazu finden Sie im Kapitel "Programmierung über die RS232-Schnittstelle". SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 14 ✓ HID iClass, Inside PicoPass Seriennummer Seriennummer Seriennummer NXP NTAG21x Seriennummer Seriennummer Seriennummer FeliCa Seriennummer Seriennummer Seriennummer EM4100/EM4102, Casi-Rusco Seriennummer EM4450/EM4550, EKS ✓ HITAG 1, HITAG S ✓ HITAG 2 Seriennummer Keri Seriennummer SecuraKey Seriennummer SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 15 Neben den genannten Protokollen und Kartentypen werden grundsätzlich eine Vielzahl von Transponder-Karten von den Readern unterstützt. Sollte der von Ihnen verwendete Kartentyp nicht in der Tabelle enthalten sein, können Sie die Funktionalität beim Siemens Customer Support erfragen. Beachten Sie, dass Seriennummern (UIDs) von Transpondern, die mit dem Byte "0x08"...
Seite 16 Beschreibung 3.2 Anschlussmöglichkeiten und unterstützte Transponder SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 17 Raum um den Reader sein muss. Auch bei einem positiven Ergebnis, kann es im laufenden Betrieb zu Kommunikationsausfällen kommen. Dies liegt an Abweichungen von Kartenantennen, Karten-IC-Parametern und RFID-Schnittstellenparametern, die sowohl die Energieübertragung als auch die Qualität der Datenübertragung beeinflussen. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 18 Reparatur und Wartung Versuchen Sie nicht, den Reader im Problemfall zu reparieren. Reparatur- und Wartungsarbeiten dürfen ausschließlich von qualifiziertem Personal durchgeführt werden. Kontaktieren Sie bei Reparatur- oder Wartungsproblemen den Siemens Support. Weitere Informationen finden Sie im Kapitel "Service & Support". Benötigtes Werkzeug Folgendes Werkzeug wird benötigt:...
Seite 19 1. Bei Betrieb über die RS232-Schnittstelle: Tauschen sie das vormontierte USB-Kabel durch das mitgelieferte RS232-Kabel, wie im Kapitel "Anschließen (Seite 25)" beschrieben, aus. 2. Optional, bei der Verwendung der Cleanroom-Abdeckung: Bringen Sie Kondensat-Bohrungen unterhalb der Einbauöffnung an. Bild 4-1 Kondensat-Bohrungen SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 20 [± 0,3] mm) Achten Sie darauf, dass der Reader einrastet, sodass ein Herausfallen des Readers verhindert wird. 5. Montieren Sie die Abdeckplatte auf der Rückseite des Readers mit Hilfe der 4x Torxschrauben ② (max. 1,5 Nm) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 21 Stellen Sie sicher, dass das Reader-Gehäuse flächig auf dem Untergrund anliegt und der umlaufende Spalt < 0,5 mm ist. Bild 4-2 Inwandmontage des Readers SIMATIC RF1000 7. Optional, bei Verwendung des Readers im Cleanroom: Bringen Sie auf der Vorderseite zwischen dem Reader-Rand bzw. der Cleanroom-Abdeckung und dem Untergrund bzw.
Seite 22 Achten Sie dabei darauf, dass das angeschlossene Kabel durch einen der rechteckigen Ausschnitte in der Gehäuse-Rückwand geführt wird. 5. Drehen Sie das Tisch-/Wandgehäuse zusammen mit dem darin befindlichen Reader auf die Vorderseite, sodass die Rückseite des Tisch-/Wandgehäuses oben liegt. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 23 Stellen Sie sicher, dass das Anschlusskabel störungsfrei abgeführt wird. Bei einer Aufputzmontage sollte die Gehäuseunterseite (mit der Aussparung für das Anschlusskabel) stets nach unten zeigen. Bild 4-6 Aufputzmontage des Readers SIMATIC RF1000 mit Hilfe des Tisch-/Wandgehäuses SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 24 Setzen Sie die Cleanroom-Abdeckung seitlich an dem Tisch-/Wandgehäuse an und drücken dieses über die Reader-Front und das Tisch-/Wandgehäuse, so dass die Abdeckung einrastet. Bringen Sie zwischen dem Reader-Rand bzw. der Cleanroom-Abdeckung und dem Untergrund bzw. der Wand eine Silikonfuge an. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 25 • für die Kommunikation über die RS232-Schnittstelle mit einem Kommunikationsmodul SIMATIC RF166C, RF170C oder RF18xC/RF18xCI das Anschlusskabel (6GT2891-4UH20) • für die Kommunikation über die RS232-Schnittstelle mit einem beliebigen seriellen Modul das Anschlusskabel mit offenen Enden (6GT2891-2UH30) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 26 Das Vorgehen beim Anschließen des Readers ist abhängig von der Schnittstelle, über die der Reader betrieben wird. Anschluss über die USB-Schnittstelle Gehen Sie folgendermaßen vor, um den Reader SIMATIC RF1000 über die USB-Schnittstelle anzuschließen: 1. Schließen Sie den Reader mit Hilfe des USB-Kabels an den PC oder das Panel an.
Seite 27 Anschließen ① ③ braun ② ④ schwarz orange Bild 5-2 Anschlussplan: Anschluss des Readers an ein serielles Kommunikationsmodul SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 28 Anschließen SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 29 Windows-Betriebssysteme Die Reader sind für den Betrieb unter Windows 10 getestet und freigegeben. Gehen Sie folgendermaßen vor, um den Reader SIMATIC RF1000 über die USB-Schnittstelle in Betrieb zu nehmen: 1. Schließen Sie den Reader mit Hilfe des USB-Kabels an den PC oder das Panel an.
Seite 30 Konfigurationskarte "RF1100T" Mit Hilfe der Konfigurationskarten können Sie Reader-Konfigurationen (z. B. Speicherbereiche, Adressen, Passwörter, Schreibrechte, ...) und "Autoread"-Konfigurationen auf RF1000-Reader übertragen. Von der Konfigurationskarte kann eine Konfiguration mit mehreren Funktionen auf den Reader übertragen werden. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 31 Konfigurationen bestellen. Wenden Sie sich hierzu an den Service & Support (Seite 93). Ausführlichere Informationen zu der Konfigurationskarte finden Sie im Projektierhandbuch "SIMATIC RF1000 (https://support.industry.siemens.com/cs/ww/de/ps/24223/man)". VHL-Funktionen VHL steht für "Very High Level". VHL-Funktionen haben eine höhere Priorität und sind für alle vom Leser unterstützten Kartensysteme gültig.
Seite 32 Inbetriebnahme SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 33 Programmierung Abhängig von der Schnittstelle, über die die Reader SIMATIC RF1000 betrieben werden, muss die Programmierung entsprechend über die USB- oder die RS232-Schnittstelle erfolgen. Typische Anwendungsfälle Nachfolgend werden typische Anwendungsfälle für den Einsatz der Reader SIMATIC RF1000 dargestellt. Die Anwendungsfälle werden beispielhaft anhand der DLL-Funktionen dargestellt.
Seite 34 Programmierung über die USB-/RS232-Schnittstelle (über DLL- Funktionen) 7.2.1 Funktionen der USB-/RS232-Schnittstelle für Windows Sie können die Reader mit Hilfe von Zugriffsfunktionen programmieren. Auf der Siemens- Supportseite "Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/view/109741590)" erhalten Sie die Datei "RF1000R.zip". Diese enthält die DLL-Dateien ("BrpDriver_x64" und "BrpDriver_x86"), die DLL- Funktionen, sowie eine Demo-Applikation, welche die Verwendung der DLL-Funktionen veranschaulicht.
Seite 35 Sitzungsschlüssel der von dieser Funktion initialisiert wird. Der Schlüssel ist gültig, sobald "BRP_OK" zurückgeliefert wird. ProductID 0x00 Rückgabewert • BRP_OK • BRP_ERR_BUSY • BRP_ERR_GENERAL_IO • BRP_ERR_BUFFER_OVERFLOW • BRP_ERR_NO_MORE_HANDLES • BRP_ERR_INSUFFICIENT_MEM Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rück‐ gabewerte (Seite 53)". SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 36 Verbindung zu dem Reader aufgebaut haben. Ist dies nicht der Fall, wird ein Fehler zurückgemeldet. Hinweis Parallelbetrieb Beachten Sie, dass Sie über die RS232-Schnittstelle oder mithilfe eines COM-Port-Emulator mehrere Reader RF1040R/RF1070R parallel betreiben können. Funktionsaufruf brp_open_serial_session( int * Handle, int com_port, ser_baudrate baudrate, ser_parity parity SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 37 Mögliche Werte: • 0x00: ser_par_none • 0x01: ser_par_odd • 0x02: ser_par_even Rückgabewert • BRP_OK • BRP_ERR_BUSY • BRP_ERR_GENERAL_IO • BRP_ERR_BUFFER_OVERFLOW • BRP_ERR_NO_MORE_HANDLES • BRP_ERR_INSUFFICIENT_MEM Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rück‐ gabewerte (Seite 53)". SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 38 Die maximal zulässige Puffergrößer ist vom verwendeten Reader-Typ abhängig. Beachten Sie, dass die Puffergröße nach dem Neustart automatisch auf den Default-Wert von 128 Byte festgelegt ist. Funktionsaufruf brp_set_bufsize( int Handle, int TotalBufsize, int SendBufsize, int RecvBufsize SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 39 Beschreibung brp_close_session Dieser Funktionsaufruf beendet eine Verbindung. Handle Der von der Funktion "brp_open_usb_session" oder "brp_open_serial_session" zurückgelieferte Sitzungsschlüssel. Rückgabewert • BRP_OK • BRP_ERR_WRONG_HANDLE Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rück‐ gabewerte (Seite 53)". SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 40 Die Funktion liest Informationen über die Firmware des Readers aus. Der ausgelesene Wert enthält Informationen zum Typ der Firmware, des Ausgabestands und die Seriennummer des Readers. Funktionsaufruf syscmd_get_info( int Handle, char * fws, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 41 Bit gesetzt. Prüfen Sie den Wert von "boot_status" auf den Wert "0" und geben Sie einen Fehler bzw. eine Warnung aus, wenn die Werte nicht übereinstimmen. Funktionsaufruf int syscmd_get_boot_status( int Handle, dword * boot_status, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 42 Beachten Sie, dass die LED-Funktion werkseitig vorbelegt ist. Die Betriebsbereitschaft der Reader wird durch eine grün leuchtende LED und die Anwesenheit eines Transponders durch eine gelb leuchtende LED angezeigt. Funktionsaufruf syscmd_set_port( int Handle, word port_mask, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 43 Antennenfeld zu entfernen, müssen Sie den Parameter "Reselect" auf "true" setzen. Wenn sich mehrere Karten im Antennenfeld des Readers befinden und Sie alle Karten auswählen möchten, setzen Sie den Parameter "Reselect = false". Rufen Sie anschließend die Funktion SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 44 Der Parameter "CardTypeMask" ermöglicht es, nur spezifische Kartenfamilien auszuwählen. Wenn Sie alle Karten auswählen möchten, die von der Hardware des Readers unterstützt werden, dann müssen Sie diesen Parameter auf den Wert "0xFFFF" setzen. Die höherwertige SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 45 Beachten Sie, dass das niederwertigste Byte der Seriennummer zuerst ausgegeben wird. In der Regel wird bei RF200-/RF300-Readern immer das höchstwertige Byte zuerst ausgegeben. Funktionsaufruf vhl_get_snr( int Handle, byte * Snr, byte * Length, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 46 Status "OK" zurückgegeben. Beachten Sie, dass diese Funktion immer den Rückgabewert "CARD_NOT_SELECTED_ERR" zurückgibt, wenn dem Reader eine Karte angezeigt wird, ohne dass zuvor die Funktion "vhl_select" ausgeführt worden ist. Funktionsaufruf vhl_is_selected( int Handle, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 47 Beachten Sie, dass diese Funktion immer den Rückgabewert "CARD_NOT_SELECTED_ERR" zurückgibt, wenn dem Reader eine Karte angezeigt wird, ohne dass zuvor die Funktion "vhl_select" ausgeführt worden ist. Funktionsaufruf vhl_read( int Handle, byte VHLFile, word Address, word Length, byte * Data, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 48 Beachten Sie, dass diese Funktion immer den Rückgabewert "CARD_NOT_SELECTED_ERR" zurückgibt, wenn dem Reader eine Karte angezeigt wird, ohne dass zuvor die Funktion "vhl_select" ausgeführt worden ist. Funktionsaufruf vhl_write( int Handle, byte VHLFile, word Address, word Length, byte * Data, int * Status SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 49 "vhl_select" ausgeführt wird. Durch die Aktivierung/Deaktivierung der "Autoread"-Funktion wird der "MessageBuffer" gelöscht. Dadurch wird sichergestellt, dass durch einen nachfolgenden Aufruf der Funktion "Autoread_GetMessage" keine falschen Ergebnisse geliefert werden, wenn sich keine Karte im Antennenfeld befindet. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 50 Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rück‐ gabewerte (Seite 53)". 7.2.1.16 Autoread_GetMessage (Aufruf über "exec_command") Diese Funktion liest Daten aus dem im Antennenfeld befindlichen Transponder aus. Mit der Funktion können bis zu 16 Byte Daten autonom ausgelesen werden. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 51 Maximale Länge der Antwortdaten. Rückgabewert • BRP_OK Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rück‐ gabewerte (Seite 53)". 7.2.1.17 GetLicenses (Aufruf über "exec_command") Diese Funktion liest aus, welche Lizenzen auf dem Reader verfügbar sind. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 52 – 0: Keine BLE-Lizenz vorhanden. – 1: BLE-Lizenz vorhanden. resp_len Aktuelle Länge der Antwortdaten in Bytes (4) max_resp_len Maximale Länge der Antwortdaten. Rückgabewert • BRP_OK Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rück‐ gabewerte (Seite 53)". SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 53 Funktionen der USB-Schnittstelle für Linux In Linux erfolgt die Programmierung über eine API und ein Software Development Kit. Für weitere Informationen wenden Sie sich an den Siemens Industry Online Support (Seite 93). Alternativ können Sie in Linux die USB-Schnittstelle auf Basis der seriellen Telegramme programmieren.
Seite 54 Bei Verwendung von Fremdsteuerungen oder beliebigen seriellen Modulen kann die Programmierung und Parametrierung ebenso über die nachfolgenden Befehle erfolgen. Applikationsbeispiel Unter dem folgenden Link finden Sie ein Applikationsbeispiel für die Anbindung der Reader RF1040R/RF1070R über ein Kommunikationsmodul RF170C. Applikationsbeispiel (https://support.industry.siemens.com/cs/ww/de/view/109770535) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 55 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x03 CmdCode des Befehls, der aufgerufen werden soll. 3 ... 4 0x00 Parameterlänge (0 Byte) 0xC2 Optionale Prüfsumme (wenn in Byte 0 der Wert "0x1C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 56 Parameterlänge (z. B. 41 Byte) 0x00 5 ... 45 0x01 ... Firmware-Version des Readers, Herstellungsdatum als ASCII-Wert Beispiel: 1100 IDE Z 1.02.00 09/18/18 43025112 0xXX Optionale Prüfsumme (wenn in Byte 0 der Wert "0x1C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 57 Tabelle 7-28 Auftragstelegramm Byte Wert Beschreibung 0x0C Ohne Prüfsumme 0x1C Mit Prüfsumme 0x00 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x07 CmdCode des Befehls, der aufgerufen werden soll. 0x02 Parameterlänge (2 Byte) 0x00 SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 58 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x29 CmdCode des Befehls, der aufgerufen werden soll. 3 ... 4 0x00 Parameterlänge (0 Byte) 0x35 Optionale Prüfsumme (wenn in Byte 0 der Wert "0x1C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 59 Maske für den Kartentyp (z. B. 0xFFFF) 0xFF Ausführliche Informationen zu den Kartentypen finden Sie im Kapitel "vhl_select (Seite 43)". 0x01 Reselect = 0x01 0x00 AllowConfig = 0x00 0xXX Optionale Prüfsumme (wenn in Byte 0 der Wert "0x1C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 60 Max. Reader-Antwortzeit: 100 ms Tabelle 7-35 Auftragstelegramm Byte Wert Beschreibung 0x0C Ohne Prüfsumme 0x1C Mit Prüfsumme 0x01 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x01 CmdCode des Befehls, der aufgerufen werden soll. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 61 Max. Reader-Antwortzeit: 3 s Tabelle 7-38 Auftragstelegramm Byte Wert Beschreibung 0x0C Ohne Prüfsumme 0x1C Mit Prüfsumme 0x01 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x04 CmdCode des Befehls, der aufgerufen werden soll. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 62 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x02 CmdCode des Befehls, der aufgerufen werden soll. 0x05 Parameterlänge (z. B. 5 Byte) 0x00 0xFF ID der VHL-Funktion (z. B. 0xFF [Werkseinstellung für ISO 15693]) 0x00 Adresse (z. B. 0x37) 0x37 SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 63 0x05: AUTH_ERR • 0x06: READ_ERR • 0x08: CONFCARD_READ • 0x0C: HW_ERR Ausführliche Informationen zu dem Reader-Status, finden Sie im Kapitel "Status- Codes (Seite 67)". 0xXX Optionale Prüfsumme (wenn in Byte 0 der Wert "0x9C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 64 Wert Beschreibung 0x8C Ohne Prüfsumme 0x9C Mit Prüfsumme 0x01 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x03 CmdCode des Befehls, der aufgerufen werden soll. 0x01 Parameterlänge (z. B. 1 Byte) 0x00 SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 65 DevCode des Befehlssatzes, der den Befehl enthält, der aufgerufen werden soll. 0x00 CmdCode des Befehls, der aufgerufen werden soll. 3 ... 4 0x00 Parameterlänge (0 Byte) 0xC4 Optionale Prüfsumme (wenn in Byte 0 der Wert "0x1C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 66 0x01 CmdCode des Befehls, der aufgerufen werden soll. 0x01 Parameterlänge (1 Byte) 0x00 0xXX Status Mögliche Status-Codes: • 0x01: NO_MESSAGE_ERR • 0x10: AR_DISABLED_ERR 0xDC Optionale Prüfsumme (wenn in Byte 0 der Wert "0x9C" gesetzt ist) SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 67 Länge. 0x84 CHK_ERR Ungültige Prüfsumme im Host-Befehl. Die nachfolgende Tabelle enthält eine Liste der Status-Codes des VHL-Befehlssatzes aufgeteilt nach Befehlsgruppen. Tabelle 7-53 Status-Codes des VHL-Befehlssatzes Wert Variable Beschreibung RS232 syscmd 0x0000 0x00 STATUS_OK Kein Fehler SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 68 Skript existiert nicht. 0x0510 0x10 AR_DISABLED_ERR "Autoread"-Funktion ist ausgeschaltet. Die Funktionen sind so konstruiert, dass, wenn die Ausführung fehlschlägt, diese automatisch wiederholt werden. Dadurch werden evtl. auftretende Kommunikationsproblemen, z. B. durch schlechte HF-Signalqualität aufgrund äußerer Einflüsse, ausgeglichen. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 69 Sie die Möglichkeit direkt mit der Demo-Applikation Ihre Reader zu testen. Hinweis Haftungsausschluss Beachten Sie, dass die Siemens AG keine Haftung für die Demo-Applikation übernimmt. Oberfläche der Demo-Applikation Voraussetzung Um mit der Demo-Applikation zu arbeiten, muss .NET 3.5 auf Ihrem PC (Windows) installiert und die Datei "RF1000R_Vxxx.exe"...
Seite 70 Demo-Applikation 8.1 Oberfläche der Demo-Applikation Mit der Demo-Applikation arbeiten Gehen Sie folgendermaßen vor, um mit der Demo-Applikation zu arbeiten: 1. Starten Sie die Demo-Applikation durch einen Doppelklick auf die Datei "AccessControlDemo.exe". SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 71 Betrieb über die RS232-Schnittstelle (oder über die USB-Schnittstelle mit COM- Port-Emulation) Auswahl des verwendeten COM-Ports Read SerNr Lesen der Seriennummer und des Kartentyps. Read Data (auto) Automatisches Lesen der Transponder-Daten abhängig von der kartentyp-spe‐ zifischen Konfiguration. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 72 Verbindung beendet ("Stop") und neu aufgebaut ("Start") werden muss. 4. Klicken Sie auf die Schaltfläche "Clear", um den Anzeigebereich zu leeren. 5. Klicken Sie auf die Schaltfläche "Stop", um die Verbindung zum Reader zu trennen. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 73 – Die Applikation melden, dass der Transponder mit der Seriennummer "x" nicht mehr erkannt wird. 3. Trennen Sie die Verbindung zum Reader ("brp_close_session"). Der Source-Code der Demo-Applikation kann Ihnen hierbei als Beispiel für Ihre eigene Applikation dienen. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 74 – Der Transponder wird automatisch erkannt. – Lesen Sie die Transponder-Daten aus ("Autoread_GetMessage" / "exec_command", devcode = 0x05, cmdcode = 0x01). Der Source-Code der Demo-Applikation kann Ihnen hierbei als Beispiel für Ihre eigene Applikation dienen. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 75 – Mit der Funktion "vhl_read" können Sie die Daten des Speicherbereichs auslesen. – Mit der Funktion "vhl_write" können Sie Daten in den Speicherbereich schreiben. 3. Trennen Sie die Verbindung zum Reader ("brp_close_session"). Der Source-Code der Demo-Applikation kann Ihnen hierbei als Beispiel für Ihre eigene Applikation dienen. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 76 "CONFIG_READ" bzw. "HF_ERR" zurückgegeben und die Konfiguration wird auf den Reader übertragen. Die Parametrierung ist abgeschlossen, sobald "vhl_select = STATUS_OK" zurückliefert. 3. Trennen Sie die Verbindung zum Reader ("brp_close_session"). 4. Bauen Sie erneut die Verbindung zu dem Reader auf ("brp_open_usb_session"). SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 77 Demo-Applikation 8.2 Eigene Applikationen erstellen Der Source-Code der Demo-Applikation kann Ihnen hierbei als Beispiel für Ihre eigene Applikation dienen. Bild 8-5 Ablaufdiagramm "Reader-Konfiguration übertragen" SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 78 Demo-Applikation 8.2 Eigene Applikationen erstellen SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 79 Technische Daten Technische Daten SIMATIC RF1000 Tabelle 9-1 Technische Daten der Reader SIMATIC RF1000 6GT2831-6xAx0 6GT2831-6BAx0-0AX0 Produkttyp-Bezeichnung SIMATIC RF1040R SIMATIC RF1060R SIMATIC RF1070R Funkfrequenz Betriebsfrequenz • RFID • RF1040R: 125 kHz; 13,56 MHz • RF1060R: 13,56 MHz •...
Seite 80 Technische Daten 9.1 Technische Daten SIMATIC RF1000 6GT2831-6xAx0 6GT2831-6BAx0-0AX0 Schnittstellen Schnittstelle zum Kommunikationsmodul • USB 2.0, Typ A (480 Mbit/s) • RS232 (115,2 kBd; keine Parität) RFID Antenne integriert Antenne integriert (Default: deaktiviert) Versorgungsspannung, Stromaufnahme, Verlustleistung Spannungsversorgung DC 4,6 ... 5,25 V Stromaufnahme •...
Seite 81 Schreibzyklen (bei < 40 °C) > 10 Datenerhaltungszeit (bei < 40 °C) > 10 Jahre Schreib-/Leseabstand (S ≤ 30 mm Mechanische Daten Gehäuse • Material • • Farbe • weiß Bedruckung Handschriftlich beschreibbar SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 82 86 × 54 × 0,8 mm Gewicht Technische Daten Lizenzkarten Tabelle 9-3 Technische Daten der Lizenzkarten 6GT2300-0CC00-0AXx Produkttyp-Bezeichnung HID license card for SIMATIC RF1000 and RF1100 BLE license card for SIMATIC RF1000 Mechanische Daten Gehäuse • Material •...
Seite 83 Technische Daten 9.5 Technische Daten Cleanroom-Abdeckung Technische Daten Tisch-/Wandgehäuse Tabelle 9-4 Technische Daten des Tisch-/Wandgehäuses für SIMATIC RF1000 6GT2890-0CB00 Produkttyp-Bezeichnung Tisch-/Wandgehäuse RF1000 Mechanische Daten Gehäuse • Material • Polycarbonat • Farbe • TI-Grey Bauform, Maße und Gewichte Maße (B ×...
Seite 84 Technische Daten 9.5 Technische Daten Cleanroom-Abdeckung SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 85 Maßbilder Alle Maße in mm. ① Bild 10-1 Maßbild SIMATIC RF1000 mit optionalem Kartenhalter Bild 10-2 Maßbild des Tisch-/Wandgehäuses SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 86 Maßbilder Bild 10-3 Maßbild SIMATIC RF1000 mit der Cleanroom-Abdeckung "Schrankmontage" Bild 10-4 Maßbild SIMATIC RF1000 mit der Cleanroom-Abdeckung "Aufputzmontage" SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 87 "This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: • (1) This device may not cause harmful interference, and • (2) this device must accept any interference received, including inter‐ ference that may cause undesired operation." SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 88 • 2) l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. Importer UK: Siemens plc, Sir William Siemens House, Princess Road, Manchester M20 Brasilien (ANATEL) Certificado de Homologação REPÚBLICA FEDERATIVA DO BRASIL AGÊNCIA NACIONAL DE TELECOMUNICAÇÕES...
Seite 89 4. Wählen Sie in dem Bereich "Optionen" in der Klappliste "Administratoren und Benutzer" aus. 5. Schließen Sie den Editor für lokale Gruppenrichtlinien. 6. Öffnen Sie die Eingabeaufforderung. Geben Sie dazu "cmd" in das Windows-Suchfeld ein. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 90 5. Aktivieren Sie das Optionskästchen "Weitere unterstützte RemoteFX USB-Geräte" und wählen Sie den gewünschten Reader aus. 6. Klicken Sie auf "OK". 7. Klicken Sie auf "Verbinden". Der Reader wird nun als serielles Gerät auf dem RDP-Server angezeigt. SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 91 Cleanroom-Abdeckung Schrankmontage für RF1000 6GT2890-0CD00 Cleanroom-Abdeckung Aufputzmontage für RF1000 6GT2890-0CC00 Konfigurationskarte RF1100T 6GT2300-0CC00-0AX0 (5 Stück) HID license card for SIMATIC RF1000 and RF1100 6GT2300-0CC00-0AX1 BLE license card for SIMATIC RF1000 6GT2300-0CC00-0AX2 Netzteil LOGO! Power 6EP3310-6SB00-0AY0 5 V / 3 A...
Seite 92 Anhang A.3 Bestelldaten SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
Seite 93 Service & Support Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum •...
Seite 94 Service & Support SIMATIC RF1000 Betriebsanleitung, 05/2023, C79000-G8900-C432-10...
