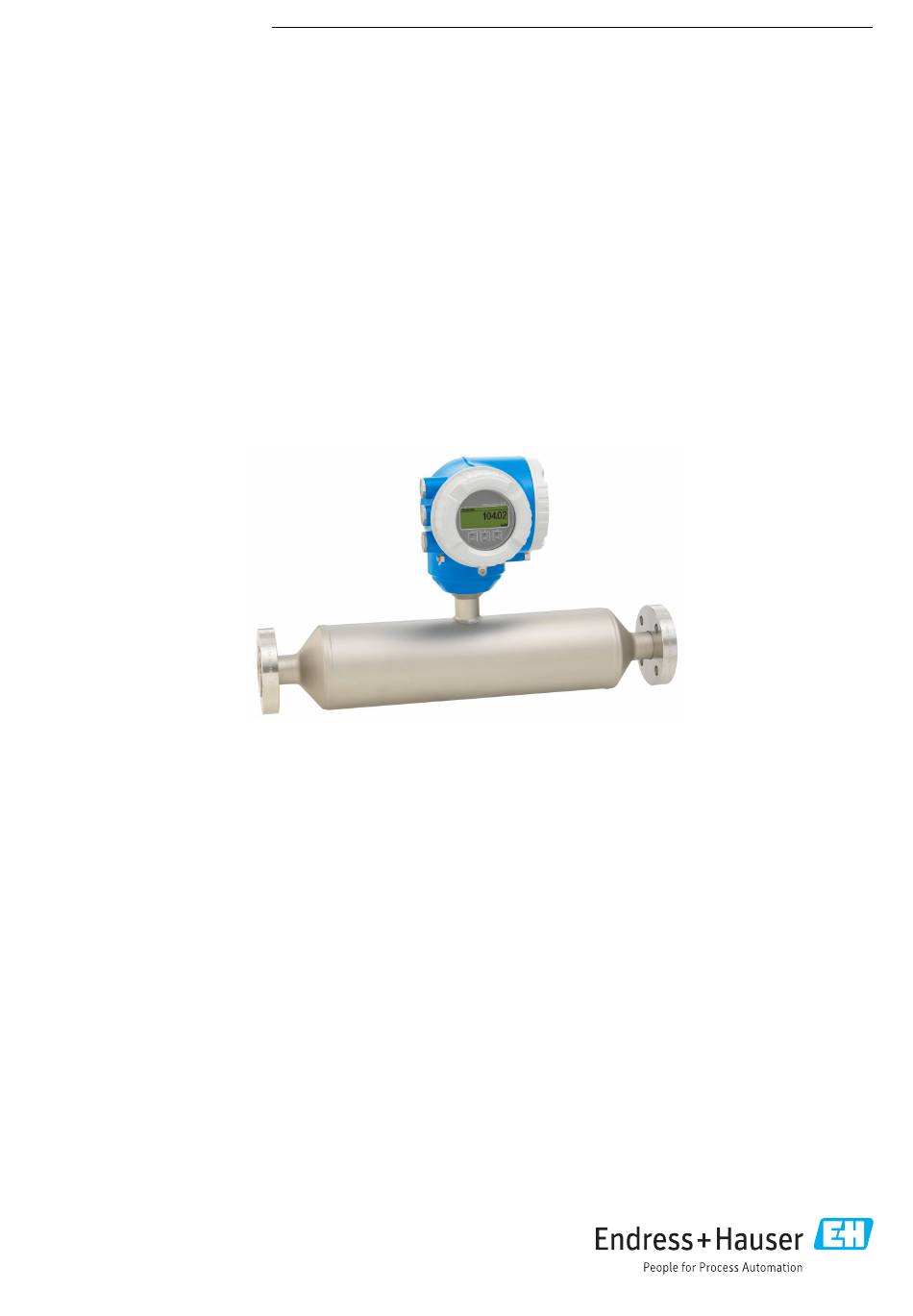

Seite 1 Products Solutions Services TI01274D/06/DE/08.22-00 71551578 2022-08-01 Technische Information Proline Promass I 300 Coriolis-Durchflussmessgerät Kombiniert Inline-Viskositäts- und Durchflussmessung mit kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Energiesparend – minimaler Druckverlust dank Full-bore- stoffeigenschaften wie Viskosität und Dichte Design •...
Seite 2: Inhaltsverzeichnis
Proline Promass I 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 58 Symbole .
Seite 3 Proline Promass I 300 Weitere Zertifizierungen ..... . . 109 Externe Normen und Richtlinien ....
Seite 4: Hinweise Zum Dokument
Proline Promass I 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass I 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Messeinrichtung
Proline Promass I 300 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.
Seite 7: Gerätearchitektur
Proline Promass I 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
Seite 8 Proline Promass I 300 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelekt- ronikmodul) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 9 Proline Promass I 300 Zugriff via OPC-UA Das Anwendungspaket „OPC-UA-Server“ ist bei der Geräteausführung mit der Kommunikati- onsart HART verfügbar →  111. Mit dem Anwendungspaket „OPC-UA-Server“ kann das Gerät mit OPC-UA Clients kommunizieren. Der im Gerät integrierte OPC-UA-Server ist über die optional bestellbare WLAN-Schnittstelle via WLAN Access Point oder die Serviceschnittstelle (CDI- RJ45) via Ethernet-Netzwerk verfügbar.
Seite 10: Eingang
Proline Promass I 300 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur • Viskosität Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0 … 2 000 0 …...
Seite 11: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 12 Proline Promass I 300 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS DP • PROFIBUS PA • Modbus RS485 • EtherNet/IP • PROFINET • PROFINET mit Ethernet-APL Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv)
Seite 13: Ausgang
Proline Promass I 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 14 Proline Promass I 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  13 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓ Stromausgang 4…20 mA HART Ex i aktiv ↓...
Seite 15: Ausgangssignal
Proline Promass I 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 16 Proline Promass I 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 17 Proline Promass I 300 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 18 Proline Promass I 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 19 Proline Promass I 300 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 20 Proline Promass I 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 21: Ausfallsignal
Proline Promass I 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 22 Proline Promass I 300 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 23: Vor-Ort-Anzeige
Proline Promass I 300 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 24: Ex-Anschlusswerte
Proline Promass I 300 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 25: Schleichmengenunterdrückung
Proline Promass I 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 26: Galvanische Trennung
Proline Promass I 300 Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min.
Seite 27 Proline Promass I 300 Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  115. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11 Ident number 0x156F Profil Version 3.02...
Seite 28 Proline Promass I 300 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Gerätead-...
Seite 29 Proline Promass I 300 Datenzugriff Auf jeden Geräteparameter kann via Modbus RS485 zugegriffen werden.  Zu den Modbus-Registerinformationen Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig.
Seite 30 Proline Promass I 300 PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class 2 0 Mbit/s Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
Seite 31 Proline Promass I 300 PROFINET mit Ethernet-APL Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.4 Kommunikationstyp Ethernet Advanced Physical Layer 10BASE-T1L Konformitätsklasse Conformance Class B (PA) Netzlastklasse Netload Class 2 0 Mbit/s Baudraten 10 Mbit/s Vollduplex...
Seite 32: Energieversorgung
Proline Promass I 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...
Seite 33: Verfügbare Gerätestecker
Proline Promass I 300 EtherNet/IP Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellva- riante des Geräts abhängig →  13.
Seite 34: Versorgungsspannung
Proline Promass I 300 Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss →  35 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...
Seite 35: Elektrischer Anschluss
Proline Promass I 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  32 • Verfügbare Gerätestecker →  33 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 36: Anschlussbeispiele
Proline Promass I 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  112. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführun- gen verfügbar, Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet"...
Seite 37 Proline Promass I 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  47 Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 38 Proline Promass I 300 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
Seite 39 Proline Promass I 300 EtherNet/IP A0028767  7 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  47 Messumformer Verbindungskabel zwischen den beiden Messumformern...
Seite 40 Proline Promass I 300 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  47 Messumformer...
Seite 41 Proline Promass I 300 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 42 Proline Promass I 300 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 43 Proline Promass I 300 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  18 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 44 Proline Promass I 300 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 45: Potenzialausgleich
Proline Promass I 300 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 46 Proline Promass I 300  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO PROFINET Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse ...
Seite 47: Kabelspezifikation
Proline Promass I 300 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Kabelspezifikation Zulässiger Temperaturbereich •...
Seite 48 Proline Promass I 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"...
Seite 49 Proline Promass I 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Stromausgang 0/4…20 mA Normales Installationskabel ausreichend Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend...
Seite 50: Überspannungsschutz
Proline Promass I 300 ≤ 24 µH/Ω Lieferbare Kabellänge 10 m (35 ft) Dauerbetriebstemperatur Bei fester Verlegung: –50 … +105 °C (–58 … +221 °F); bewegt: –25 … +105 °C (–13 … +221 °F) UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonnen- einstrahlung schützen.
Seite 51: Nullpunktstabilität
Proline Promass I 300 Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,150 0,0055 ½ 0,488 0,0179 15 FB ½ FB 1,350 0,0496 1,350 0,0496 25 FB 1 FB 3,375 0,124 1½ 3,375 0,124 40 FB 1 ½ FB 5,25 0,193...
Seite 52: Wiederholbarkeit
Proline Promass I 300 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] 2 573 257,3 128,7 51,46 25,73 5,146 2 FB 6 615 661,5 330,8 132,3 66,15 13,23 6 615 661,5 330,8 132,3 66,15 13,23 FB = Full bore (voller Nennweitenquerschnitt) Genauigkeit der Ausgänge...
Seite 53: Einfluss Messstoffdruck
Proline Promass I 300 Bei einer Durchführung der Nullpunktjustierung bei Prozesstemperatur wird der Einfluss verringert. Dichte Bei einer Temperaturdifferenz zwischen der Dichte-Kalibriertemperatur und der Prozesstemperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0001 g/cm /°C (±0,00005 g/cm /°F). Felddichtejustierung ist möglich.
Seite 54: Berechnungsgrundlagen
Proline Promass I 300 [% v.M./bar] [% v.M./psi] [mm] [in] kein Einfluss kein Einfluss FB = Full bore (voller Nennweitenquerschnitt) v.M. = vom Messwert, v.E. = vom Endwert Berechnungsgrundlagen BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
Seite 55: Montage
Proline Promass I 300 Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
Seite 56: Einbaulage
Proline Promass I 300 Ø Blende, Rohrverengung [mm] [in] [mm] [in] 1,10 50 FB 2 FB 2,13 1,97 FB = Full bore (voller Nennweitenquerschnitt) Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Einbaulage Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 57: Lebensmitteltauglichkeit
Proline Promass I 300 A0030297 Exzentrischer Clamp-Anschluss Hinweisschild "Oben" kennzeichnet welche Seite oben ist Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 % oder 21 mm/m (0.24 in/feet) Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss. Lebensmitteltauglichkeit •...
Seite 58: Umgebung
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 59: Vibrations- Und Schockfestigkeit
Proline Promass I 300 Optional Bestellmerkmal "Sensoroptionen", Option CM "IP69 Externe WLAN-Antenne IP67 Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...
Seite 60: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Proline Promass I 300 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  24 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 61 Proline Promass I 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100 1200 1000 PN 63 PN 40 [°C] [°F] A0029882-DE  25 Mit Flanschwerkstoff 1.4301 (304); Messtoffberührende Teile: Titan Flansch in Anlehnung an ASME B16.5...
Seite 62 Proline Promass I 300 Flansch JIS B2220 [psi] [bar] 1600 1400 63K (DN 40FB, DN50) 1200 1000 [°C] [°F] A0029884-DE  27 Mit Flanschwerkstoff 1.4301 (304). Messstoffberührende Teile: Titan. Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 DN 40 FB, DN 50, DN 50 FB, DN 80 [°C]...
Seite 63 Proline Promass I 300 DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können. Gewindestutzen DIN 11864-1 Form A...
Seite 64: Gehäuse Messaufnehmer
Proline Promass I 300 Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abra- siven Messstoffen), wird der Messstoff vom Messaufnehmergehäuse zunächst zurückgehalten.
Seite 65: Druckverlust
• Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  112. Es wird allgemein empfohlen, parallele Heizbänder zu verwenden (bidirektionaler Stromfluss). Dabei sind besondere Überlegungen anzustellen, wenn ein einadriges Heizkabel verwendet werden soll. Weitere Informationen finden Sie im Dokument EA01339D "Installationsanleitung für elektrische Begleitheizungssysteme"...
Seite 66: Vibrationen
Proline Promass I 300 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhanden ist. ‣...
Seite 67: Konstruktiver Aufbau
Proline Promass I 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033783 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 57,2 339,2 8,56 57,2 339,2 11,4 15 FB 57,2 339,2...
Seite 68 Proline Promass I 300 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 50 FB 109,6 441,6 54,8 109,6 441,6 54,8 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG: Werte +70 mm Bei Version ohne Vor-Ort-Anzeige: Werte - 40 mm Abhängig vom jeweiligen Prozessanschluss...
Seite 69 Proline Promass I 300 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501) Form B1 (DIN 2526 Form C): PN 40 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option D2W...
Seite 70 Proline Promass I 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501) Form B2 (DIN 2526 Form E): PN 100 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option D4W [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø14 17,30 4 ×...
Seite 71 Proline Promass I 300 Flansch in Anlehnung an ASME B16.5: Class 300 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option ABW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 25 FB 88,9 4 × Ø19,1 26,40 114,3 4 × Ø22,4 40,90...
Seite 72 Proline Promass I 300 Flansch JIS B2220: 20K 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option NEW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø15 15,00 4 × Ø15 15,00 15 FB 4 × Ø15 17,07 4 × Ø19...
Seite 73 Proline Promass I 300 Flansch JIS B2220: 63K 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option NHW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 25 FB 4 × Ø23 26,40 4 × Ø25 35,00 707,5 40 FB 4 × Ø25 35,62 8 ×...
Seite 74 Proline Promass I 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp ( ≥ 1"), DIN 11866 Reihe C Titan Bestellmerkmal "Prozessanschluss", Option FTW Clamp [mm] [in] [mm] [mm] [mm] 50,4 22,1 50,4 22,1 15 FB siehe ¾"-Tri-Clamp-Anschluss...
Seite 75 Proline Promass I 300 ½"-Tri-Clamp, DIN 11866 Reihe C Titan Bestellmerkmal "Prozessanschluss", Option FBW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit = 0,76 µm: Bestellmerkmal "Messrohr Material", Option CB oder = 0,38 µm: Bestellmerkmal "Messrohr Material", Option CD...
Seite 76 Proline Promass I 300 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A Titan Bestellmerkmal "Prozessanschluss", Option KCW [mm] [in] [mm] [mm] Rd 34 × 1/8 Rd 34 × 1/8 15 FB Rd 34 × 1/8 Rd 52 × 1/6 25 FB Rd 52 ×...
Seite 77 Proline Promass I 300 Gewindestutzen SMS 1145 Titan Bestellmerkmal "Prozessanschluss", Option SAW [mm] [in] [mm] [mm] Rd 40 × 1/6 22,5 Rd 40 × 1/6 22,5 Rd 40 × 1/6 22,5 25 FB Rd 40 × 1/6 22,5 Rd 60 × 1/6...
Seite 78 Proline Promass I 300 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 Titan Bestellmerkmal "Prozessanschluss", Option JSE [mm] [in] [mm] [mm] 91,19 72,9 1 268,5 FB = Full bore (voller Nennweitenquerschnitt) 3A-Ausführung lieferbar (Bestellmerkmal "Weitere Zulassung", Option LP) in Kombination mit Ra 0,76 µm, Ra...
Seite 79 Proline Promass I 300 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  35 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  36 Maßeinheit mm (in)
Seite 80: Abmessungen In Us-Einheiten
Proline Promass I 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  38 Maßeinheit mm (in) Abmessungen in US-Einhei- Kompaktausführung A0033783 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"...
Seite 81 Proline Promass I 300 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 2 FB 6,65 2,68 3,98 4,31 13,05 17,37 7,87 2,32 5,55 2,16 8,66 6,65 2,68 3,98 4,31 13,05 17,37 7,87 2,32 5,55 2,16...
Seite 82 Proline Promass I 300 Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 7,32 3,35 3,98 2,25 11,14 13,39 8,54 2,36 6,18 0,34 4,53 ½ 7,32 3,35 3,98 2,25...
Seite 83 Proline Promass I 300 Flansch in Anlehnung an ASME B16.5: Class 150 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] 2 FB 5,91 4,75 4 × Ø0,75 1,57 2,16 47,7 7,48 6,00 4 ×...
Seite 84 Proline Promass I 300 Flansch in Anlehnung an ASME B16.5: Class 600 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option ACW [in] [in] [in] [in] [in] [in] [in] 8,27 6,63 8 × Ø0,88 2,09 48,15 FB = Full bore (voller Nennweitenquerschnitt) Oberflächenrauheit (Flansch): Ra 126 …...
Seite 85 Proline Promass I 300 ¾"-Tri-Clamp, DIN 11866 Reihe C Titan Bestellmerkmal "Prozessanschluss", Option FEW Clamp [in] [in] [in] [in] [in] ³⁄₈ ¾ 0,98 0,63 16,77 ½ ¾ 0,98 0,63 18,19 ½ FB ¾ 0,98 0,63 23,7 FB = Full bore (voller Nennweitenquerschnitt) 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit...
Seite 86 Proline Promass I 300 Verschraubungen GewindestutzenSMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 Titan Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] ³⁄₈ Rd 40 × 1/6 0,89 16,77 ½ Rd 40 × 1/6...
Seite 87 Proline Promass I 300 [in] [in] [in] ³⁄₈ 3,569 ½ 3,569 6,22 ½ FB 3,569 6,22 3,569 11,65 1 FB 3,569 11,65 1½ 4,069 15,43 1½ FB 4,069 15,43 4,636 19,21 2 FB 5,73 32,05 5,73 32,05 Wetterschutzhaube 280 (11.0) 255 (10.0)
Seite 88: Gewicht
Proline Promass I 300 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  41 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 89: Werkstoffe
Proline Promass I 300 Gewicht [kg] [mm] 25 FB 40 FB 50 FB FB = Full bore (voller Nennweitenquerschnitt) Gewicht in US-Einheiten Gewicht [lbs] [in] ½ ½ FB 1 FB 1½ 1½ FB 2 FB FB = Full bore (voller Nennweitenquerschnitt) Werkstoffe Gehäuse Messumformer...
Seite 90 Proline Promass I 300 Kabeleinführungen/-verschraubungen A0028352  43 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet.
Seite 91: Prozessanschlüsse
Proline Promass I 300 Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Titan Grade 9 Prozessanschlüsse •...
Seite 92: Oberflächenrauheit
Proline Promass I 300 Oberflächenrauheit Alle Angaben beziehen sich auf messstoffberührende Teile. Die folgenden Oberflächenrauheiten sind bestellbar. • Nicht poliert • Ra = 0,76 µm (30 µin) • Ra = 0,38 µm (15 µin) Endress+Hauser...
Seite 93: Anzeige Und Bedienoberfläche
Proline Promass I 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...
Seite 94: Fernbedienung
Proline Promass I 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  112.
Seite 95 Proline Promass I 300 A0028747  46 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 96 Proline Promass I 300 A0028837  48 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
Seite 97 Proline Promass I 300 A0028838  50 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
Seite 98 Proline Promass I 300 Sterntopologie A0032078  52 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 99 Proline Promass I 300 Sterntopologie A0026545  54 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 100: Serviceschnittstelle
Proline Promass I 300 Via APL-Netzwerk A0046117  56 Möglichkeiten der Fernbedienung via APL-Netzwerk Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet-Switch, z.B. Scalance X204 (Siemens) Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z. B. FieldCare oder DeviceCare mit PROFINET COM DTM oder SIMATIC PDM mit FDI-Pack-...
Seite 101 Proline Promass I 300 A0027563  57 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod- bus DTM Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 102: Netzwerk Integration
Proline Promass I 300 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort. Als Zubehör verfügbar .  Jeweils nur 1 Antenne aktiv! Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) •...
Seite 103: Unterstützte Bedientools
Proline Promass I 300 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...
Seite 104: Historom Datenmanagement
Proline Promass I 300 • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- ket Extended HistoROM →  110) Sonderdokumentation Webserver →  116 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
Seite 105: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 106: Ex-Zulassung
Proline Promass I 300 Ex-Zulassung Das Messgerät ist zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beigefügt. Dieses ist auf dem Typenschild referenziert. Geräte mit dem Bestellmerkmal "Zulassung; Messumformer + Sensor", Option BA, BB, BC oder BD besitzen das Schutzniveau (EPL) Gb (Zone 1 im Messrohr).
Seite 107: Lebensmitteltauglichkeit
Proline Promass I 300 Ex tb Zone 21 AEx/ Ex tb IIIC T** °C Db Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät.
Seite 108: Zertifizierung Profibus
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 109: Weitere Zertifizierungen
Proline Promass I 300 Funkzulassung Das Messgerät besitzt eine Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  116 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 110: Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 111: Viskosität
Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 112: Gerätespezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 113: Kommunikationsspezifisches Zubehör
Proline Promass I 300 Kommunikationsspezifisches Zubehör Beschreibung Zubehör Commubox FXA195 Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnitt- HART stelle.  Technische Information TI00404F HART Loop Converter Dient zur Auswertung und Umwandlung von dynamischen HART-Prozessvariablen HMX50 in analoge Stromsignale oder Grenzwerte.
Seite 114: Servicespezifisches Zubehör
Proline Promass I 300 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten.
Seite 115: Ergänzende Dokumentation
Proline Promass I 300 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 116 Proline Promass I 300 Inhalt Dokumentationscode EAC Ex nA XA01657D JPN Ex d XA01778D Abgesetztes Anzeige- und Bedienmodul DKX001 Inhalt Dokumentationscode ATEX/IECEx Ex i XA01494D ATEX/IECEx Ex ec XA01498D cCSAus IS XA01499D cCSAus Ex nA XA01513D INMETRO Ex i XA01500D...
Seite 117: Eingetragene Marken
Proline Promass I 300 Eingetragene Marken HART® Eingetragene Marke der FieldComm Group, Austin, Texas, USA PROFIBUS® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland FOUNDATION™ Fieldbus Angemeldete Marke der FieldComm Group, Austin, Texas, USA Modbus® Eingetragene Marke der SCHNEIDER AUTOMATION, INC.
Seite 118 *71551578* 71551578 www.addresses.endress.com...
