Endress+Hauser Proline Promass I 300 PROFINET Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Durchflussmesser
  5. Proline Promass I 300
  6. Betriebsanleitung
Endress+Hauser Proline Promass I 300 PROFINET Betriebsanleitung

Endress+Hauser Proline Promass I 300 PROFINET Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Proline Promass I 300 PROFINET:

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01741D/06/DE/02.19
71441990
2019-07-01
Gültig ab Version
01.01.zz (Gerätefirmware)
Products

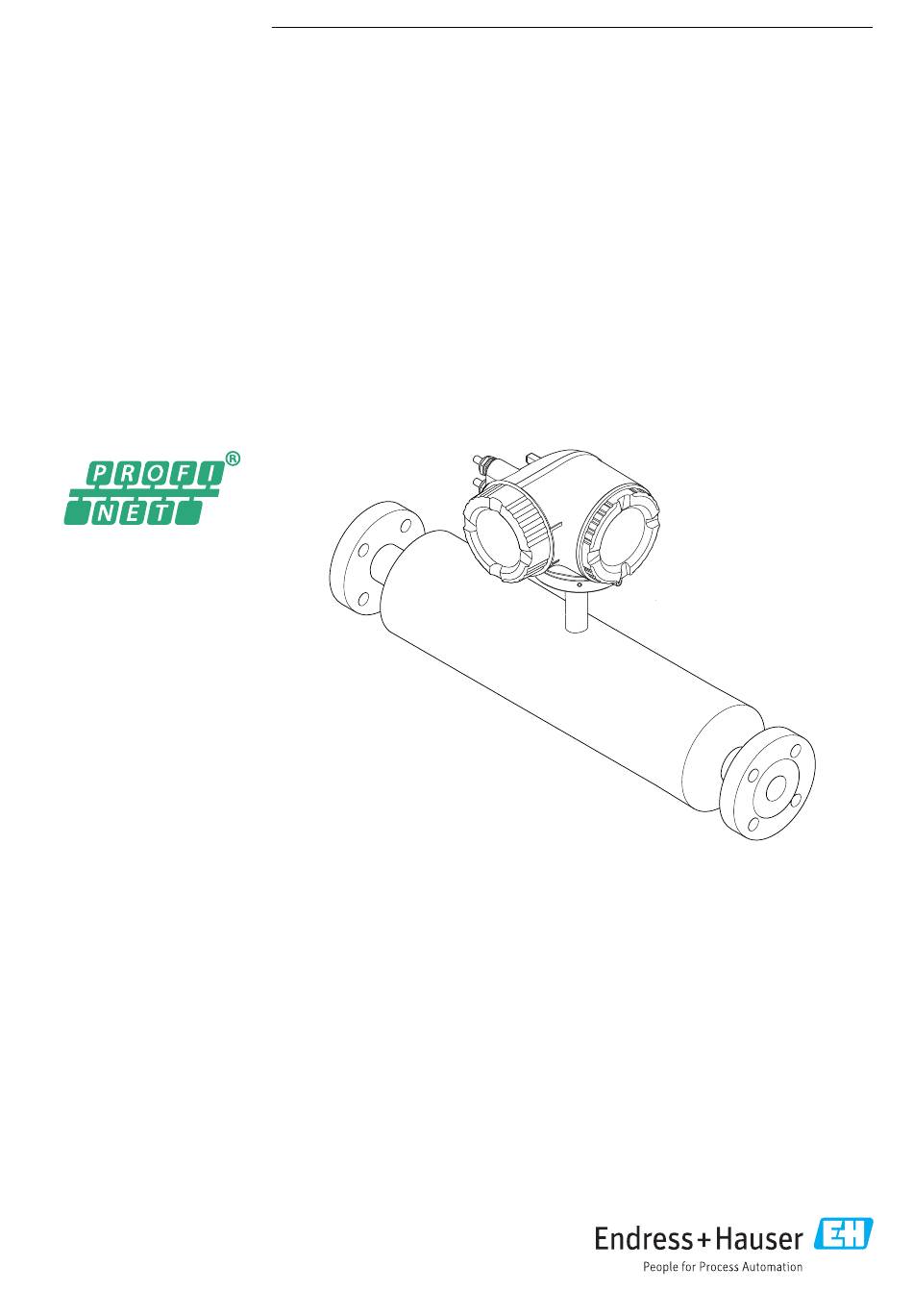

Betriebsanleitung
Proline Promass I 300
PROFINET
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promass I 300 PROFINET

Inhaltszusammenfassung für Endress+Hauser Proline Promass I 300 PROFINET

  • Seite 1 Products Solutions Services BA01741D/06/DE/02.19 71441990 2019-07-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass I 300 PROFINET Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
  • Seite 3 Proline Promass I 300 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......21 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promass I 300 PROFINET 8.3.9 Parameter ändern ....59 10.6 Erweiterte Einstellungen ....121 8.3.10 Anwenderrollen und ihre Zugriffs-...
  • Seite 5 13.2 Mess- und Prüfmittel ....225 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 226 14.1 Allgemeine Hinweise .
  • Seite 6 Hinweise zum Dokument Proline Promass I 300 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7 Proline Promass I 300 PROFINET Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
  • Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
  • Seite 9 Proline Promass I 300 PROFINET Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
  • Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
  • Seite 11 Proline Promass I 300 PROFINET Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
  • Seite 12 Sicherheitshinweise Proline Promass I 300 PROFINET Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  139). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
  • Seite 13 Proline Promass I 300 PROFINET Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB Das Gerät kann in eine Ringtopologie eingebunden werden.
  • Seite 14 Produktbeschreibung Proline Promass I 300 PROFINET Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
  • Seite 15 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
  • Seite 16 • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
  • Seite 17 Proline Promass I 300 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...
  • Seite 18 Warenannahme und Produktidentifizierung Proline Promass I 300 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
  • Seite 19 Proline Promass I 300 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
  • Seite 20 Lagerung und Transport Proline Promass I 300 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
  • Seite 21 Proline Promass I 300 PROFINET Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
  • Seite 22 Montage Proline Promass I 300 PROFINET Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 15 FB ½ FB 0,60 0,55 25 FB 1 FB 0,95 1½ 0,87 40 FB 1½ FB 1,38 1,10 50 FB 2 FB...
  • Seite 23 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  249 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  228. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
  • Seite 24 Montage Proline Promass I 300 PROFINET HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet. ‣ Das Messumformergehäuse nicht mit isolieren. ‣ Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses: 80 °C (176 °F) ‣...
  • Seite 25 Proline Promass I 300 PROFINET Montage Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der voll- ständigen Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Nei- gen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle kann mittels Schwerkraft eine vollständige Entleerbarkeit erreicht werden. Der Messaufnehmer muss in der korrekten Position montiert sein, um eine vollständige Entleerbarkeit in der...
  • Seite 26 Montage Proline Promass I 300 PROFINET [mm] [in] [mm] [in] [mm] [in] [mm] [in] 25 FB 25 FB 26,3 2,36 26,3 2,36 40 FB 40 FB 30,71 1,38 3,15 30,71 1,38 3,15 50 FB 50 FB 1 152 45,35 2,24...
  • Seite 27 Proline Promass I 300 PROFINET Montage SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Deckelbohrung für die Sicherungsschraube Sicherungsschraube für die Deckelsicherung Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen.
  • Seite 28 Montage Proline Promass I 300 PROFINET 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
  • Seite 29 Proline Promass I 300 PROFINET Montage – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.
  • Seite 30 Elektrischer Anschluss Proline Promass I 300 PROFINET Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 31 Proline Promass I 300 PROFINET Elektrischer Anschluss Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 32 Elektrischer Anschluss Proline Promass I 300 PROFINET Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)
  • Seite 33 Proline Promass I 300 PROFINET Elektrischer Anschluss 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
  • Seite 34 Elektrischer Anschluss Proline Promass I 300 PROFINET 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  30. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
  • Seite 35 Proline Promass I 300 PROFINET Elektrischer Anschluss 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
  • Seite 36 Elektrischer Anschluss Proline Promass I 300 PROFINET Versorgungsspannung und weitere Ein-/Ausgänge anschließen 10 (0.4) mm (in) – A0033983 1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
  • Seite 37 Proline Promass I 300 PROFINET Elektrischer Anschluss Kabel entfernen 3 (0.12) A0029598  6 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
  • Seite 38 Elektrischer Anschluss Proline Promass I 300 PROFINET 7.2.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  34.
  • Seite 39 Proline Promass I 300 PROFINET Elektrischer Anschluss In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...
  • Seite 40 Elektrischer Anschluss Proline Promass I 300 PROFINET 7.2.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  228. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführungen verfügbar, Bestellmerkmal "Gehäuse": •...
  • Seite 41 Proline Promass I 300 PROFINET Elektrischer Anschluss Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele PROFINET A0028767  7 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  30...
  • Seite 42 Elektrischer Anschluss Proline Promass I 300 PROFINET PROFINET: Systemredundanz S2 A0039553  8 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer Stromausgang 4-20 mA 4...20 mA A0028758  9 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 43 Proline Promass I 300 PROFINET Elektrischer Anschluss Impuls-/Frequenzausgang 12345 A0028761  11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  237 Schaltausgang A0028760  12 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
  • Seite 44 Elektrischer Anschluss Proline Promass I 300 PROFINET Stromeingang A0028915  14 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764  15 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
  • Seite 45 Proline Promass I 300 PROFINET Elektrischer Anschluss Gerätenamen über DIP-Schalter einstellen Über die DIP-Schalter 1…8 kann der hintere Teil des Gerätenamens eingestellt werden. Der Adressierbereich liegt dabei zwischen 1…254 (Werkseinstellung: Seriennummer des Geräts ) Übersicht DIP-Schalter DIP-Schalter Beschreibung Konfigurierbarer Teil des Gerätenamens Beispiel: Den Gerätenamen EH-PROMASS300-065 einstellen...
  • Seite 46 Elektrischer Anschluss Proline Promass I 300 PROFINET 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
  • Seite 47 Proline Promass I 300 PROFINET Elektrischer Anschluss 3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. 4. Kabelverschraubungen fest anziehen. 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6.
  • Seite 48 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B.
  • Seite 49 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  263 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
  • Seite 50 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
  • Seite 51 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
  • Seite 52 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
  • Seite 53 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Navigationspfad Der Navigationspfad - in der Navigieransicht links oben angezeigt - besteht aus folgenden Elementen: • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen •...
  • Seite 54 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Wizard Parameter innerhalb eines Wizard  Für Parameter in Untermenüs gibt es kein Anzeigesymbol. Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter...
  • Seite 55 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Texteditor Xxxxxxx A B C D E F G H I J K M N O P Q R S T U V W A0034114  18 Für die Eingabe von Texten in Parametern (z.B. Messstellenbezeichnung)
  • Seite 56 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Eingabe steuern Symbol Bedeutung Eingabeposition verschieben Eingabe verwerfen Eingabe bestätigen Zeichen links neben der Eingabeposition löschen Zeichen rechts neben der Eingabeposition löschen Alle eingegebenen Zeichen löschen 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü...
  • Seite 57 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: • Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. • Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position").
  • Seite 58 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
  • Seite 59 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
  • Seite 60 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  54, zur Erläuterung der Bedienelemente →  56 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
  • Seite 61 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  122) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
  • Seite 62 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker. Bildschirm Empfohlene Größe: ≥...
  • Seite 63 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  67 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
  • Seite 64 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET 4. Wenn keine 2. Netzwerkkarte verwendet wird: Alle Anwendungen auf Notebook schließen.  Anwendungen, die Internet oder Netzwerk benötigen, wie z.B. Email, SAP- Anwendungen, Internet oder Windows Explorer. 5. Alle offenen Internet-Browser schließen. 6. Eigenschaften vom Internetprotokoll (TCP/IP) gemäß Tabelle konfigurieren: IP-Adresse 192.168.1.XXX;...
  • Seite 65 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Webbrowser starten 1. Webbrowser auf dem Computer starten. 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→...
  • Seite 66 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  163 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
  • Seite 67 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
  • Seite 68 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  63. Wenn der Aufbau der Kommunikation zum Webserver über die Standard-IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
  • Seite 69 Proline Promass I 300 PROFINET Bedienungsmöglichkeiten A0033719  21 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 70 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig, beleuchtet; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
  • Seite 71 8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 72 Bedienungsmöglichkeiten Proline Promass I 300 PROFINET Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
  • Seite 73 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
  • Seite 74 Systemintegration Proline Promass I 300 PROFINET Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 07.2019 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...
  • Seite 75 Proline Promass I 300 PROFINET Systemintegration Gerätestammdatei (GSD) Um Feldgeräte in ein Bussystem einzubinden benötigt das PROFINET System eine Beschreibung der Geräteparameter wie z.B. Ausgangsdaten, Eingangsdaten, Datenformat und Datenmenge. Diese Daten sind in der Gerätestammdatei (GSD) enthalten, die während der Inbetrieb- nahme des Kommunikationssystems dem Automatisierungssystem zur Verfügung gestellt...
  • Seite 76 Systemintegration Proline Promass I 300 PROFINET Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot 1…14, 24…26,...
  • Seite 77 Proline Promass I 300 PROFINET Systemintegration Auswahl: Eingangsgröße Slot Eingangsgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingfrequenz 1…14 • Frequenzschwankung • Schwingungsdämpfung • Schwankung Rohrdämpfung • Signalasymmetrie • Erregerstrom • Applikationsspezifischer Ausgang 0 •...
  • Seite 78 Systemintegration Proline Promass I 300 PROFINET Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  85 Applikationsspezifisches Input Modul Kompensationswerte vom Automatisierungssystem zum Messgerät übertragen.
  • Seite 79 Proline Promass I 300 PROFINET Systemintegration Digitale Eingangswerte werden vom Messgerät genutzt, um den Zustand von Gerätefunk- tionen an das Automatisierungssystem zu senden. Digitale Input Module übertragen diskrete Eingangswerte inkl. Status zyklisch vom Mess- gerät an das Automatisierungssystem. Im ersten Byte wird der diskrete Eingangswert dar- gestellt.
  • Seite 80 Systemintegration Proline Promass I 300 PROFINET Coding (hex) Status Funktionskontrolle (C): 0x02 Das Gerät befindet sich im Service-Modus (z.B. während einer Simula- tion). Wartungsbedarf (M): 0x04 Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. Außerhalb der Spezifikation (S): 0x08 Das Gerät wird außerhalb seiner technischen Spezifikationsgrenzen (z.B.
  • Seite 81 Proline Promass I 300 PROFINET Systemintegration Datenstruktur Ausgangsdaten (Submodul Totalizer Control) Byte 1 Steuervariable Submodul Totalizer Mode Den Summenzähler über das Automatisierungssystem konfigurieren. Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 15…17 Verrechnung der positiven Durchflussmenge Verrechnung der negativen Durchflussmenge...
  • Seite 82 Systemintegration Proline Promass I 300 PROFINET Druck Temperatur Dichte Prozent Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Code Code Code Code 1137 1003 °R 32843 kg/Scm 1611 Pa g 32844 lb/Sft 1617 kPa g 1615 MPa g 32797 bar g...
  • Seite 83 Proline Promass I 300 PROFINET Systemintegration Zugeordnete Gerätefunktionen Slot Gerätefunktion Zustand (Bedeutung) Messwertunterdrückung • 0 (Gerätefunktion deaktivieren) • 1 (Gerätefunktion aktivieren) Nullpunktabgleich Wert Relaisausgang: 24…26 Relaisausgang • 0 • 1 Datenstruktur Ausgangsdaten Digital Output Byte 1 Byte 2 1) 2)
  • Seite 84 Systemintegration Proline Promass I 300 PROFINET Datenstruktur Ausgangsdaten Heartbeat Verifikations-Modul Byte 1 Diskret Output Eingangsdaten Heartbeat Verifikations-Modul Byte 1 Byte 2 Diskret Input Status Kodierung des Status →  85 Konzentrations-Modul Nur verfügbar mit Anwendungspaket Konzentrationsmessung. Zugeordnete Gerätefunktionen Slot Eingangsgrößen Auswahl des Flüssigkeitstyps...
  • Seite 85 Proline Promass I 300 PROFINET Systemintegration Flüssigkeitstyp Enum code Ammoniumnitrat in Wasser Eisen(III)chlorid in Wasser %-Masse / %-Volumen User Profil Coef Set No. 1 User Profil Coef Set No. 2 User Profil Coef Set No. 3 9.3.3 Kodierung des Status...
  • Seite 86 Systemintegration Proline Promass I 300 PROFINET Slot Werkseinstellung Dichte Referenzdichte Temperatur 7…14 – Summenzähler 1 Summenzähler 2 Summenzähler 3 Endress+Hauser...
  • Seite 87 Proline Promass I 300 PROFINET Systemintegration 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernommen. Endress+Hauser...
  • Seite 88 Systemintegration Proline Promass I 300 PROFINET Startup-Parametrierung • Management: (NSU) • Softwarerevision • Schreibschutz • Webserver Funktionalität • WLAN Funktionalität • Systemeinheiten: • Massefluss • Masse • Volumenfluss • Volumen • Normvolumenfluss • Normvolumen • Dichte • Referenzdichte • Temperatur •...
  • Seite 89 Proline Promass I 300 PROFINET Systemintegration Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
  • Seite 90 Inbetriebnahme Proline Promass I 300 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  29 • Checkliste "Anschlusskontrolle" →  47 10.2 Messgerät einschalten ‣...
  • Seite 91 Proline Promass I 300 PROFINET Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...
  • Seite 92 Inbetriebnahme Proline Promass I 300 PROFINET ‣ Relaisausgang 1 … n →  112 ‣ Anzeige →  115 ‣ Schleichmengenunterdrückung →  119 ‣ Überwachung teilgefülltes Rohr →  120 ‣ →  121 Erweitertes Setup 10.5.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
  • Seite 93 Proline Promass I 300 PROFINET Inbetriebnahme Normvolumenfluss-Einheit →  93 Normvolumeneinheit →  93 Dichteeinheit →  93 Normdichteeinheit →  93 →  94 Temperatureinheit Druckeinheit →  94 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen.
  • Seite 94 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
  • Seite 95 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Subnet mask Anzeige der Subnetzmaske. 4 Oktett: 0 … 255 (im jeweili- 255.255.255.0 gen Oktett) Bei ausgeschaltetem DHCP client und Schreibzugriff kann die Subnet mask auch eingegeben werden. Default gateway Anzeige des Default-Gateways.
  • Seite 96 Inbetriebnahme Proline Promass I 300 PROFINET 10.5.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  96 Messstoff wählen...
  • Seite 97 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
  • Seite 98 Inbetriebnahme Proline Promass I 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) I/O-Modul 1 …...
  • Seite 99 Proline Promass I 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus Das Messgerät ist nicht für Signalmodus für Stromeingang...
  • Seite 100 Inbetriebnahme Proline Promass I 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) • 22-23 (I/O 3) Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus •...
  • Seite 101 Proline Promass I 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus – Signalmodus für Stromaus- •...
  • Seite 102 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 103 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe • Applikationsspezi- fischer Ausgang • Index inhomoge- ner Messstoff • Index gebundene Blasen Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren (3.8...20.5 mA)
  • Seite 104 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  102) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger meter Strombereich Wert (→...
  • Seite 105 Proline Promass I 300 PROFINET Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
  • Seite 106 Inbetriebnahme Proline Promass I 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 107 Proline Promass I 300 PROFINET Inbetriebnahme Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  107 Klemmennummer →  107 Signalmodus →  107 →  108 Zuordnung Frequenzausgang Anfangsfrequenz →  109 Endfrequenz →...
  • Seite 108 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  105) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 109 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe • Index inhomoge- ner Messstoff • Index gebundene Blasen Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz 0,0 Hz (→  105) ist die Option Fre-...
  • Seite 110 Inbetriebnahme Proline Promass I 300 PROFINET Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  110 Klemmennummer →  110 Signalmodus →  110 →  111 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  111 Zuordnung Grenzwert →...
  • Seite 111 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
  • Seite 112 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
  • Seite 113 Proline Promass I 300 PROFINET Inbetriebnahme Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n →  113 Funktion Schaltausgang →  113 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  114 Zuordnung Diagnoseverhalten →  114 Zuordnung Status →...
  • Seite 114 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 115 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltpunkt In Parameter Funktion Relais- Messwert für Einschaltpunkt Gleitkommazahl mit Abhängig vom Land: ausgang ist die Option Grenz- eingeben. Vorzeichen • 0 kg/h wert ausgewählt. • 0 lb/min Einschaltverzögerung...
  • Seite 116 Inbetriebnahme Proline Promass I 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 117 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 118 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Applikationsspezi- fischer Ausgang • Index inhomoge- ner Messstoff • Applikationsspezi- fischer Ausgang • Index gebundene Blasen 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land:...
  • Seite 119 Proline Promass I 300 PROFINET Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  119 Einschaltpunkt Schleichmengenunter- →...
  • Seite 120 Inbetriebnahme Proline Promass I 300 PROFINET 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
  • Seite 121 Proline Promass I 300 PROFINET Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
  • Seite 122 Inbetriebnahme Proline Promass I 300 PROFINET ‣ Anzeige →  126 ‣ WLAN-Einstellungen →  130 ‣ Viskosität ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  132 ‣ Administration →  134 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
  • Seite 123 Proline Promass I 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len. dichte • Eingelesene Norm- dichte • Stromeingang 1 •...
  • Seite 124 Inbetriebnahme Proline Promass I 300 PROFINET Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→  243. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich. Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •...
  • Seite 125 Proline Promass I 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Volumenfluss Volumenfluss • Massefluss • Normvolumenfluss • Gesamter Massefluss • Kondensat-Massefluss • Energiefluss • Wärmeflussdifferenz Einheit Summenzähler Einheit für Prozessgröße vom Summenzäh- Einheiten-Auswahlliste Abhängig vom Land:...
  • Seite 126 Inbetriebnahme Proline Promass I 300 PROFINET 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  127 Format Anzeige →...
  • Seite 127 Proline Promass I 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 128 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 129 Proline Promass I 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Applikationsspezi- fischer Ausgang • Index inhomoge- ner Messstoff • Applikationsspezi- fischer Ausgang • Index gebundene Blasen 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land:...
  • Seite 130 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
  • Seite 131 Proline Promass I 300 PROFINET Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen →  131 WLAN →  131 WLAN-Modus SSID-Name →  131 Netzwerksicherheit →  132 Sicherheitsidentifizierung →  132 Benutzername →  132 WLAN-Passwort →...
  • Seite 132 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- •...
  • Seite 133 Proline Promass I 300 PROFINET Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung →  133 Betriebszeit →  133 Letzte Datensicherung Konfigurationsdaten verwalten →  133 Sicherungsstatus →  133 Vergleichsergebnis →  133 Parameterübersicht mit Kurzbeschreibung...
  • Seite 134 Inbetriebnahme Proline Promass I 300 PROFINET Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.
  • Seite 135 Proline Promass I 300 PROFINET Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen Betriebszeit →  135 Freigabecode zurücksetzen →  135 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
  • Seite 136 Inbetriebnahme Proline Promass I 300 PROFINET Navigation Menü "Diagnose" → Simulation ‣ Simulation →  137 Zuordnung Simulation Prozessgröße →  137 Wert Prozessgröße Simulation Statuseingang 1 … n →  137 Eingangssignalpegel 1 … n →  137 Simulation Stromeingang 1 … n →...
  • Seite 137 Proline Promass I 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 138 Inbetriebnahme Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Simulation Impulsausgang 1 … n In Parameter Betriebsart ist Simulation des Impulsaus- • Aus die Option Impuls ausgewählt. gangs einstellen und ausschal- • Fester Wert ten. • Abwärtszählender Wert ...
  • Seite 139 Proline Promass I 300 PROFINET Inbetriebnahme 10.8 Einstellungen vor unerlaubtem Zugriff schützen Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen →  139 • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen →  61 •...
  • Seite 140 Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  135) navigieren. 2. Resetcode eingeben.
  • Seite 141 Proline Promass I 300 PROFINET Inbetriebnahme A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  142. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
  • Seite 142 Betrieb Proline Promass I 300 PROFINET Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
  • Seite 143 Proline Promass I 300 PROFINET Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  144 Volumenfluss →  144 Normvolumenfluss →...
  • Seite 144 Betrieb Proline Promass I 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Massefluss – Zeigt aktuell gemessenen Massefluss Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflusseinheit (→  93) Volumenfluss – Zeigt aktuell berechneten Volumenfluss...
  • Seite 145 Proline Promass I 300 PROFINET Betrieb Parameter Voraussetzung Beschreibung Anzeige Temp.kompensierte dynamische Bei folgendem Bestellmerkmal: Zeigt aktuell berechnete Temperatur- Gleitkommazahl mit Vor- Viskosität "Anwendungspaket", Option EG "Visko- kompensation für die Viskosität an. zeichen sität" Abhängigkeit  In Parameter Software-Options- Die Einheit wird übernommen aus: übersicht werden die aktuell...
  • Seite 146 Betrieb Proline Promass I 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Volumenfluss Volumenfluss ler wählen. • Massefluss • Normvolumenfluss • Gesamter Masse- fluss • Kondensat-Masse- fluss • Energiefluss • Wärmeflussdiffe- renz Summenzählerwert 1 …...
  • Seite 147 Proline Promass I 300 PROFINET Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Stromeingang 1 … n ‣ Stromeingang 1 … n →  147 Messwerte 1 … n →  147 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...
  • Seite 148 Betrieb Proline Promass I 300 PROFINET ‣ Impuls-/Frequenz-/Schaltausgang →  148 1 … n ‣ Relaisausgang 1 … n →  149 Ausgangswerte Stromausgang Das Untermenü Wert Stromausgang enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromausgang anzuzeigen. Navigation Menü...
  • Seite 149 Proline Promass I 300 PROFINET Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 … 12 500,0 Hz Frequenz ausgewählt. Frequenzausgang. Impulsausgang 1 … n...
  • Seite 150 Betrieb Proline Promass I 300 PROFINET Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  150 Steuerung Summenzähler 1 … n →  150 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  150 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
  • Seite 151 Proline Promass I 300 PROFINET Betrieb 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
  • Seite 152 Betrieb Proline Promass I 300 PROFINET Datenspeicher löschen →  154 Messwertspeicherung →  154 Speicherverzögerung →  154 Messwertspeicherungssteuerung →  154 →  154 Messwertspeicherungsstatus Gesamte Speicherdauer →  154 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
  • Seite 153 Proline Promass I 300 PROFINET Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 154 Betrieb Proline Promass I 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige • Druck • Applikationsspezi- fischer Ausgang • Index inhomoge- ner Messstoff • Applikationsspezi- fischer Ausgang • Index gebundene Blasen Zuordnung 2. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- Auswahlliste siehe HistoROM ist verfügbar.
  • Seite 155 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 156 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  226. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 157 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.
  • Seite 158 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
  • Seite 159 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Farbe Bedeutung Rot/grün blinkend Gerät startet neu. Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware.
  • Seite 160 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 161 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
  • Seite 162 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
  • Seite 163 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  219 • Via Untermenü →  219 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
  • Seite 164 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
  • Seite 165 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
  • Seite 166 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
  • Seite 167 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Function Check, Alarm 0x24 Function Check local override Warnung GOOD Function Check 0xBC…0xBF – –...
  • Seite 168 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET 12.7 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
  • Seite 169 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 170 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 171 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 172 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt 1. Gerät neu starten 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät Messgrößenstatus zurücksetzen' ) 3. HistoROM S-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 173 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus [ab Werk] former prüfen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
  • Seite 174 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 175 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Gerätestörung 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 176 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Software inkompatibel 1. Software prüfen 2. Hauptelektronik flashen oder tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 177 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 178 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 179 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Alternative Normdichte •...
  • Seite 180 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten 2. Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 181 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 182 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Alternative Normdichte •...
  • Seite 183 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 184 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte warten. Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 185 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 186 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte ersetzen Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 187 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 188 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 189 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 190 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 191 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt 1. Gerät neu starten 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Messgrößenstatus 3. T-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 192 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM-Daten fehlerhaft Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Alternative Normdichte •...
  • Seite 193 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 194 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung 1. Verbindung prüfen 2. Datenübertragung wiederholen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 195 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Uncertain Quality substatus Initial value Coding (hex) 0x4C … 0x4F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 196 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 197 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Up- und Download der neuen Konf. Quality Uncertain Quality substatus Maintenance demanded Coding (hex) 0x68 … 0x6B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
  • Seite 198 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen –...
  • Seite 199 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss • Normvolumenfluss •...
  • Seite 200 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 484 Simulation Fehlermodus Simulation ausschalten Messgrößenstatus Quality Quality substatus Function check Coding (hex) 0x3C … 0x3F Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss • Normvolumenfluss •...
  • Seite 201 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Messgröße Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss • Normvolumenfluss •...
  • Seite 202 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 … n Simulation Frequenzausgang ausschalten Messgrößenstatus...
  • Seite 203 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 495 Simulation Diagnoseereignis Simulation ausschalten Messgrößenstatus...
  • Seite 204 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
  • Seite 205 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext...
  • Seite 206 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 830 Sensortemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 207 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 208 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 209 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 210 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss •...
  • Seite 211 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss •...
  • Seite 212 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 1. Einstellungen Schleichmengenunterdrückung prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Alternativer GSV-Durchfluss •...
  • Seite 213 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 2. Externes Gerät oder Prozessdruck prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 214 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen 2. Sensor prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 215 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 216 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 217 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API-Warengruppe prüfen 2. API-bezogene Parameter prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
  • Seite 218 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
  • Seite 219 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  162 •...
  • Seite 220 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  30 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  162 • Via Webbrowser →  163 •...
  • Seite 221 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) •...
  • Seite 222 Diagnose und Störungsbehebung Proline Promass I 300 PROFINET Informationsereignis Ereignistext I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet...
  • Seite 223 Proline Promass I 300 PROFINET Diagnose und Störungsbehebung Optionen Beschreibung Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. S-DAT-Sicherung wieder- Wiederherstellung der Daten, die auf dem S-DAT gespeichert sind. Der Datensatz herstellen wird aus dem Speicher der Elektronik auf das S-DAT zurückgespielt.
  • Seite 224 Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8I3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
  • Seite 225 Bei der Reinigung mit Molchen ist folgender Punkt zu beachten: Innendurchmesser von Messrohr und Prozessanschluss beachten. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
  • Seite 226 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
  • Seite 227 Proline Promass I 300 PROFINET Reparatur WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten.
  • Seite 228 Zubehör Proline Promass I 300 PROFINET Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 229 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. • Bei Bestellung zusammen mit dem Messgerät: Bestellmerkmal "Zubehör beigelegt"...
  • Seite 230 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwin- digkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 231 Proline Promass I 300 PROFINET Zubehör Zubehör Beschreibung Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  • Technische Information TI00383P • Betriebsanleitung BA00271P...
  • Seite 232 Technische Daten Proline Promass I 300 PROFINET Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
  • Seite 233 Proline Promass I 300 PROFINET Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur • Viskosität Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
  • Seite 234 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 235 Proline Promass I 300 PROFINET Technische Daten Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤...
  • Seite 236 Technische Daten Proline Promass I 300 PROFINET 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Strombereich Wahlweise einstellbar: • 4…20 mA (passiv) • 0/4…20 mA (aktiv) Maximale Ausgangswerte 22,5 mA Leerlaufspannung DC 28,8 V (aktiv)
  • Seite 237 Proline Promass I 300 PROFINET Technische Daten Dämpfung Einstellbar: 0,07 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0 ...
  • Seite 238 Technische Daten Proline Promass I 300 PROFINET Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 239 Proline Promass I 300 PROFINET Technische Daten Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
  • Seite 240 Technische Daten Proline Promass I 300 PROFINET Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
  • Seite 241 Proline Promass I 300 PROFINET Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
  • Seite 242 Technische Daten Proline Promass I 300 PROFINET Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung •...
  • Seite 243 Proline Promass I 300 PROFINET Technische Daten Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 244 Technische Daten Proline Promass I 300 PROFINET Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,150 0,0055 ½ 0,488 0,0179 15 FB ½ FB 1,350 0,0496 1,350 0,0496 25 FB 1 FB 3,375 0,124 1½ 3,375 0,124 40 FB 1 ½ FB...
  • Seite 245 Proline Promass I 300 PROFINET Technische Daten 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] 1½ FB 2 573 257,3 128,7 51,46 25,73 5,146 2 573 257,3 128,7 51,46 25,73 5,146 2 FB 6 615 661,5...
  • Seite 246 Technische Daten Proline Promass I 300 PROFINET Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch ±0,0002 % v.E./°C (±0,0001 % v. E./°F).
  • Seite 247 Proline Promass I 300 PROFINET Technische Daten [% v.M./bar] [% v.M./psi] [mm] [in] +0,003 +0,0002 25 FB 1 FB kein Einfluss kein Einfluss 1½ kein Einfluss kein Einfluss 40 FB 1½ FB kein Einfluss kein Einfluss kein Einfluss kein Einfluss...
  • Seite 248 Technische Daten Proline Promass I 300 PROFINET 16.7 Montage Kapitel "Montagebedingungen" →  21 16.8 Umgebung Umgebungstemperaturbe- →  23→  23 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten. Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits- hinweise"...
  • Seite 249 Proline Promass I 300 PROFINET Technische Daten 16.9 Prozess Messstofftemperaturbe- –50 … +150 °C (–58 … +302 °F) reich Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  32 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F);...
  • Seite 250 Technische Daten Proline Promass I 300 PROFINET Soll der Sensor mit Gas gespült werden (Gasdetektion), ist er mit Spülanschlüssen auszu- statten. Spülanschlüsse nur öffnen, wenn anschließend sofort mit einem trockenen, inerten Gas befüllt werden kann. Nur mit niedrigem Druck spülen. Maximaldruck: 5 bar (72,5 psi).
  • Seite 251 Proline Promass I 300 PROFINET Technische Daten • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
  • Seite 252 Technische Daten Proline Promass I 300 PROFINET Gewicht in US-Einheiten Gewicht [lbs] [in] ½ ½ FB 1 FB 1½ 1½ FB 2 FB FB = Full bore (voller Nennweitenquerschnitt) Werkstoffe Gehäuse Messumformer Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet •...
  • Seite 253 Proline Promass I 300 PROFINET Technische Daten Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt Adapter für Kabeleinführung mit Innengewinde NPT ½"...
  • Seite 254 Technische Daten Proline Promass I 300 PROFINET Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
  • Seite 255 Proline Promass I 300 PROFINET Technische Daten A0026785  33 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
  • Seite 256 Technische Daten Proline Promass I 300 PROFINET Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Option L "Guss, rostfrei"...
  • Seite 257 Proline Promass I 300 PROFINET Technische Daten Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät →  264 • WLAN-Schnittstelle • Ethernet-basierter Feldbus (EtherNet/IP, PROFINET) DeviceCare SFE100 Notebook, PC oder Tab- •...
  • Seite 258 Technische Daten Proline Promass I 300 PROFINET wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
  • Seite 259 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
  • Seite 260 • Das Gerät unterstützt die PROFINET Systemredundanz S2. Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
  • Seite 261 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 262 Technische Daten Proline Promass I 300 PROFINET Heartbeat Technology Paket Beschreibung Heartbeat Verification Heartbeat Verification +Monitoring Erfüllt die Anforderung an die rückführbare Verifikation nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmitteln". • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung.
  • Seite 263 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
  • Seite 264 Technische Daten Proline Promass I 300 PROFINET Abgesetztes Anzeige- und Bedienmodul DKX001 Inhalt Dokumentationscode ATEX/IECEx Ex i XA01494D ATEX/IECEx Ex ec XA01498D cCSAus IS XA01499D cCSAus Ex nA XA01513D INMETRO Ex i XA01500D INMETRO Ex ec XA01501D NEPSI Ex i...
  • Seite 265 Proline Promass I 300 PROFINET Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Bestellcode (Order code) ....16, 17 Bestimmungsgemäße Verwendung ....9 3-A-Zulassung .
  • Seite 266 Stichwortverzeichnis Proline Promass I 300 PROFINET Messstofftemperatur ..... 246 Ereignisliste ......220 Umgebungstemperatur .
  • Seite 267 Proline Promass I 300 PROFINET Stichwortverzeichnis Hilfetext Messgerät Aufrufen ....... 59 Aufbau .
  • Seite 268 Stichwortverzeichnis Proline Promass I 300 PROFINET Parametereinstellungen Administration (Untermenü) ....135 Re-Kalibrierung ......225 Anzeige (Untermenü) .
  • Seite 269 Proline Promass I 300 PROFINET Stichwortverzeichnis Systemaufbau Übersicht ....... 50 Messeinrichtung .
  • Seite 270 www.addresses.endress.com...
