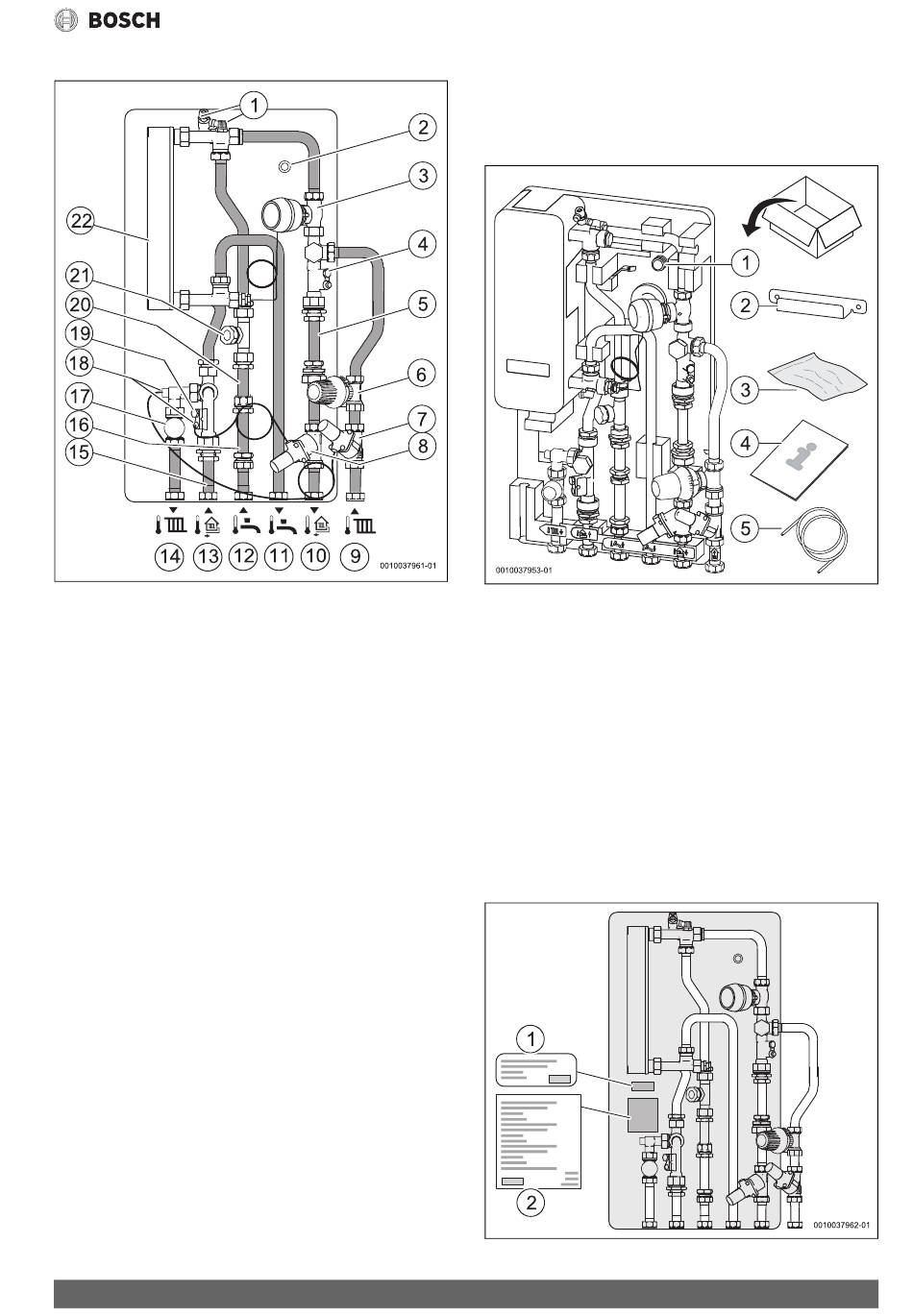

Produktübersicht
Bild 2
Station
[1]
Entlüftungsventil
[2]
Dichtungen für Anschlussrohre
[3]
Warmwasserthermostat
[4]
Anschluss Temperaturfühler Wärmemengenzähler, wenn zwei
Temperaturfühler vorhanden sind (Zubehör)
[5]
Adapter Wärmemengenzähler 130 × G1 / 110 × G¾ (Zubehör)
[6]
Rücklauftemperaturbegrenzer
[7]
Differenzdruckregler Heizkreis (Einstellschraube nicht verän-
dern! Grundeinstellung: 150 mbar)
[8]
Differenzdruckregler Primärkreis (Einstellschraube nicht verän-
dern! Grundeinstellung: 300 mbar)
[9]
Anschluss Heizkreis Rücklauf G¾
[10] Anschluss Primärkreis Rücklauf G¾
[11] Anschluss Warmwasser (PWH) G¾
[12] Anschluss Kaltwasser (PWC) G¾
[13] Anschluss Primärkreis Vorlauf G¾
[14] Anschluss Heizkreis Vorlauf G¾
[15] Filter
[16] Adapter für Kaltwasserzähler, 110 × G¾ (Zubehör)
[17] Zonenventil (Anschluss Stellantrieb, Zubehör)
[18] Anschluss Kapillarrohr für Differenzdruckregler
[19] Anschluss für Fühler Vorlauf Wärmemengenzähler M10 × 1 (Zu-
behör)
[20] Adapter Wasserschlagdämpfer
[21] Anschluss Kaltwasserausgang (PWC)
[22] Plattenwärmetauscher (edelstahlgelötet)
Flow 7000 – 6721837270 (2021/05)
3.2
Lieferumfang
Die Wohnungsstation F7001 RS dient der Warmwasserbereitung und
Heizwassererwärmung. Sie ersetzt das bisherige Heizgerät in Verbin-
dung (oder Kombination) mit einer zentralen Wärmeerzeugung.
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
Bild 3
Lieferumfang Wohnungsstation
[1]
Dichtungen (5 × )
[2]
Wandhalter, befindet sich unterhalb des Wärmetauschers
[3]
Kleinteile (4 × Schrauben, 4 × Dübel)
[4]
Installations- und Wartungsanleitung
[5]
Schlauch zum Entleeren, befindet sich rechts neben dem Wärme-
tauscher
3.3
Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produktes [2]. Ein zusätzliches Datenschild befindet
sich oberhalb des Typschildes [1].
• F7001 RS = Wohnungsstation
• 35 = 35 kW Wasserleistung
• S = Edelstahlgelöteter Wärmetauscher
• R = Austauschgerät
Bild 4
Typschild und Datenschild
Angaben zum Produkt
5
