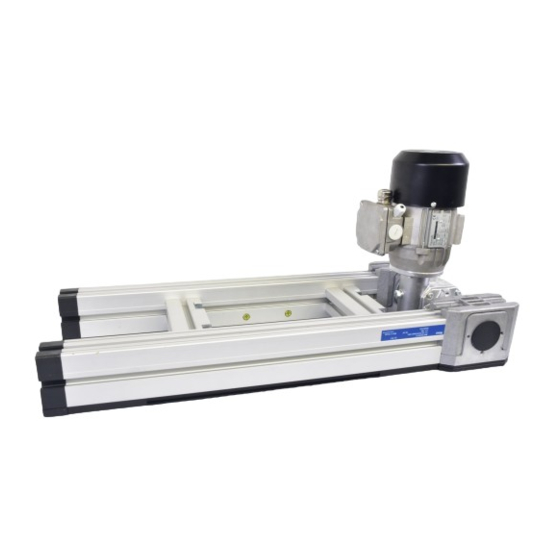

Bosch Rexroth BS 2 Handbuch

Bandstrecke
Vorschau ausblenden Andere Handbücher für Rexroth BS 2:
Inhaltsverzeichnis

Werbung

Quicklinks

Bandstrecke BS 2, BS 2/O
Belt section BS 2, BS 2/O
皮带输送段 BS 2, BS 2/O
Montageanleitung • Assembly instructions • 安装说明书
BS 2
3 842 999 716
BS 2/O 3 842 999 724
3 842 546 182/2003-06
Replaces: –
DE+EN+ZH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Rexroth BS 2

Inhaltszusammenfassung für Bosch Rexroth BS 2

  • Seite 1 Bandstrecke BS 2, BS 2/O 3 842 546 182/2003-06 Belt section BS 2, BS 2/O Replaces: – DE+EN+ZH 皮带输送段 BS 2, BS 2/O Montageanleitung • Assembly instructions • 安装说明书 BS 2 3 842 999 716 BS 2/O 3 842 999 724...

  • Seite 2: Sicherheitshinweise

    TS 2plus | 3 842 546 182/2003-06 2/44 Bosch Rexroth AG Sicherheitshinweise! Safety instructions! 安全说明！   Achtung! Haftung: Warning! Vor Installation, Inbetriebnahme, Wartung Bei Schäden, die aus nicht Read and observe the operating, und Instandsetzung sind die Betriebs- bestimmungsgemäßer Verwendung und assembly, and „instructions for...
  • Seite 3 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 3/44  注意！ 责任： Liability: 对于由于不正确使用或用户没有遵守使 在进行安装、初次运行、保养和维修工 In no event can the manufacturer accept 作之前，必须仔细阅读和遵守使用说明 用说明对产品进行改动而造成的损坏， claims for warranty or liability arising 制造商不承担任何保修和赔偿责任。 书和安装说明书，以及“员工的安全技 from damages caused by improper use, 术指导文件”...

  • Seite 4: Anlieferzustand/Lieferumfang Bs 2

    TS 2plus | 3 842 546 182/2003-06 4/44 Bosch Rexroth AG Anlieferungszustand/Lieferumfang BS 2 Delivery condition/Scope of delivery BS 2 供货状态/供货范围 BS 2 BS 2 “A“ = Transportsicherung “A“ = Transport retainer “A”= 运输防护 Fig. 1    Fig. 1: Fig.

  • Seite 5: Zubehör Bs 2

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 5/44 Zubehör BS 2 Accessories BS 2 配件 BS 2 SZ 2 M8x30 (4x) M8x25 (4x) (4x) (4x) M8 (8x) Fig. 2 Fig. 3    用于将 BS 2 安装在输送段 ST 2/..

  • Seite 6: Anlieferzustand/Lieferumfang Bs 2/O

    TS 2plus | 3 842 546 182/2003-06 6/44 Bosch Rexroth AG Anlieferungszustand/Lieferumfang BS 2/O Delivery condition/Scope of delivery BS 2/O 供货状态/供货范围 BS 2/O BS 2/O “A“ = Transportsicherung “A“ = Transport retainer “A”= 运输防护 Fig. 4    Fig. 4: Fig.

  • Seite 7: Zubehör Bs 2/O

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 7/44 Zubehör BS 2/O Accessories BS 2/O 配件 BS 2/O *) Kundenwunsch *) As customer requires *) 客户定制 Fig. 5    用于将 BS 2/O 安装在输送段 ST 2 Für Einbau der BS 2/O zwischen For installing BS 2/O between 之间：...

  • Seite 8: Einbau In Das Transfersystem Installing In The Transfer System 在输送系统中的安装

    TS 2plus | 3 842 546 182/2003-06 8/44 Bosch Rexroth AG Einbau in das Transfersystem Installing in the transfer system 在输送系统中的安装 Fig. 6    一般说明： Allgemeines: General: 使用 T 型螺栓将安装单元 BS 2 Das Befestigen der Baueinheit BS 2 The BS 2 (BS 2/O) unit is secured (BS 2/O) 固定在输送系统中...

  • Seite 9: Einbau Bs 2 Zwischen Strecken St 2

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 9/44 Einbau BS 2 zwischen Strecken ST 2/.. (Fig. 7) Installing BS 2 between conveyor sections ST 2/.. (Fig. 7) 把 BS 2 安装在输送段 ST 2/.. 之间 (Fig. 7) SW13...

  • Seite 10: Montage Bs 2 Auf Stützen Sz 2

    TS 2plus | 3 842 546 182/2003-06 10/44 Bosch Rexroth AG Montage BS 2 auf Stützen SZ 2 Installation of BS 2 on leg sets SZ 2 把 BS 2 安装在支腿 SZ 2 上 SW13 = 25Nm Fig. 8 ...

  • Seite 11: Ausrichten

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 11/44 Ausrichten Alignment 调整 SW24 = 25Nm SW13 = 25Nm Fig. 9    对设备在纵向和横向上进行调整，为 Längs und quer ausrichten, dazu Align lengthways and widthways, 此，要对铰接支脚的球头轴进行相应的 adjusting the spindles on the Spindeln der Gelenkfüße entsprechend...

  • Seite 12: Montage: Fundamentwinkel/Bodendübel

    TS 2plus | 3 842 546 182/2003-06 12/44 Bosch Rexroth AG Montage Fundamentwinkelsatz/Bodendübel Connect foundation bracket set/fl oor anchor 安装基础托座组件/地面膨胀螺栓 3 842 528 718 3 842 345 081 SW13 = 25 Nm 3 842 146 815 3 842 526 560...

  • Seite 13: Montage Bs 2/O

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 13/44 Montage BS 2/O Mounting BS 2/O 安装 BS 2/O    皮带输送段 BS 2/O 不带驱动单元。 Die Bandstrecke BS 2/O hat keinen Belt section BS 2/O does not have its 它的设计原理是，通过相应的联轴元件...

  • Seite 14: Montagebeispiele 1-4, Bs 2/O

    TS 2plus | 3 842 546 182/2003-06 14/44 Bosch Rexroth AG 1. Montagebeispiel 1. Example of assembly 1. 安装举例 Fig. 11    BS 2/O 与 BS 2 组合，驱动单元 Kombination BS 2/O mit BS 2, Combination of BS 2/O and BS 2, drive 在右外侧，用于输送段间隔：...
  • Seite 15 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 15/44 2. Montagebeispiel 2. Example of assembly 2. 安装举例 Fig. 12    BS 2/O 与 BS 2 组合，驱动单元在 Kombination BS 2/O mit BS 2, Combination of BS 2/O and BS 2, 右外侧，最小的输送段间隔...
  • Seite 16 TS 2plus | 3 842 546 182/2003-06 16/44 Bosch Rexroth AG 3. Montagebeispiel 3. Example of assembly 3. 安装举例 1500 l (Pos. 3) = 149,5 l (Pos. 4) = 189,5 Quertransportrichtung Tranverse conveyor direction Sens de transport transversal 横向输送方向 *) a = 320mm: kleinste Länge l für BS 2/T von EQ 2/T *) a = 320mm: shortest length l for BS 2/T from EQ 2/T *) a = 320mm: 最小间隔...
  • Seite 17 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 17/44 4. Montagebeispiel 4. Example of assembly 4. 安装举例 Fig. 14    BS 2/O 与 BS 2 组合，驱动单元在 Kombination BS 2/O mit BS 2, Combination of BS 2/O and BS 2, 皮带输送段之间，最小的输送段间隔：...

  • Seite 18: Installation Bs 2

    TS 2plus | 3 842 546 182/2003-06 18/44 Bosch Rexroth AG Installation/Inbetriebnahme Installation/Initial operation 安装/初次运行    用户必须为输送系统设置紧急停止装 Für das Transfersystem ist kundenseitig The customer is obliged to equip the 置！ eine NOT-AUS Einrichtung vorzusehen! transfer system with an EMERGENCY Unfallverhütungsvorschrift...

  • Seite 19: Motoranschluss

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 19/44  Typschild (Beispiel) Name plate (example) Erstinbetriebnahme 铭牌 (举例) Das System nur kurz anlaufen lassen (max. 2 s) und die richtige Drehrichtung des Motors überprüfen. Um die Drehrichtung des Motors zu ändern, zwei beliebige Drähte (L1, L2...

  • Seite 20: Wartung Bs 2, Bs 2/O

    TS 2plus | 3 842 546 182/2003-06 20/44 Bosch Rexroth AG Wartung BS 2, BS 2/O Maintenance BS 2, BS 2/O 保养 BS 2, BS 2/O    在保养工作开始前，必须切断所有的能 Vor Wartungsarbeiten sind die Prior to maintenance work, disconnect 源供给 (主开关等)！...
  • Seite 21 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 21/44 Wartung BS 2 Maintenance BS 2 保养 BS 2 Fig. 19    减速器 (1, Fig. 19) Getriebe (1, Fig. 19) Gear (1, Fig. 19) 减速器免保养！ Das Getriebe ist wartungsfrei! The gear is maintenance-free! 电机...
  • Seite 22 TS 2plus | 3 842 546 182/2003-06 22/44 Bosch Rexroth AG Wartung BS 2, BS 2/O (Forts.) Maintenance BS 2, BS 2/O (contin.) 保养 BS 2, BS 2/O (续) Fig. 20    齿形带 (3, Fig. 20) Zahnriemen (3, Fig. 20) Toothed belt (3, Fig.

  • Seite 23: Instandsetzung Bs 2, Bs 2/O

    3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 23/44 Instandsetzung BS 2, BS 2/O Repair BS 2, BS 2/O 维修 BS 2, BS 2/O    在所有的维修工作开始前，必须切断所 Vor allen Instandsetzungs arbeiten Prior to any repair work, disconnect 有的能源供给...

  • Seite 24: Zahnriemenwechsel Bs 2, Motoranbau Innen

    TS 2plus | 3 842 546 182/2003-06 24/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau innen Changing the toothed belt BS 2, motor mounting, inner 更换齿形带 BS 2，电机安装在内侧    Fig. 21: Fig. 21: Fig. 21 : 1 松开驱动单元侧的 2 x 4 个螺栓。...
  • Seite 25 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 25/44 (4x) (4x) (2x2) Fig. 21...
  • Seite 26 TS 2plus | 3 842 546 182/2003-06 26/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau innen (Forts.) Changing the toothed belt BS 2, motor mounting, inner (contin.) 更换齿形带 BS 2，电机安装在内侧 (续)    以相反的顺序安装新齿形带 (8) 至 (1), Einbau des neuen Zahnriemens in...
  • Seite 27 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 27/44 (4x) (4x) (2x2) Fig. 22...

  • Seite 28: Zahnriemenwechsel Bs 2, Motoranbau Außen

    TS 2plus | 3 842 546 182/2003-06 28/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau außen Changing the toothed belt BS 2, motor mounting, outer 更换齿形带 BS 2，电机安装在外侧    Fig. 23: Fig. 23: Fig. 23 : 1 松开驱动单元侧的 2 x 4 个螺栓。...
  • Seite 29 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 29/44 (4x) (4x) "gleitmo 585K" (2x2) Fig. 23...
  • Seite 30 TS 2plus | 3 842 546 182/2003-06 30/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau außen (Forts.) Changing the toothed belt BS 2, motor mounting, outer (contin.) 更换齿形带 BS 2，电机安装在外侧 (续)    以相反的顺序安装新齿形带 (8) 至 (1), Einbau des neuen Zahnriemens in Install new toothed belt following Fig.
  • Seite 31 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 31/44 (4x) (4x) "gleitmo 585K" (2x2) Fig. 24...

  • Seite 32: Getriebewechsel Bs 2, Motoranbau Innen

    TS 2plus | 3 842 546 182/2003-06 32/44 Bosch Rexroth AG Getriebewechsel BS 2, Motoranbau innen Replacing the gear BS 2, motor mounting, inner 更换减速器 BS 2，电机安装在内侧    Fig. 25: Fig. 25: Fig. 25 : 1 松开驱动单元侧的 2x4 个螺栓。...
  • Seite 33 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 33/44 (4x) (4x) (2x) SW10 "gleitmo 585K" (4x) (2x) Fig. 25...

  • Seite 34: Getriebewechsel Bs 2: Motoranbau Außen

    TS 2plus | 3 842 546 182/2003-06 34/44 Bosch Rexroth AG Getriebewechsel BS 2, Motoranbau außen Replacing the gear BS 2, motor mounting, outer 更换减速器 BS 2，电机安装在外侧    Fig. 26: Fig. 26: Fig. 26: 1 松开法兰上的两个外六角螺栓 1 Zwei Sechskantschrauben 1 Loosen the two hexagonal screws M6(SW10) am Flansch lösen.
  • Seite 35 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 35/44 SW10 (2x) "gleitmo 585K" (4x) Fig. 26...

  • Seite 36: Motorwechsel Bs 2: Motoranbau, Innen/Außen

    TS 2plus | 3 842 546 182/2003-06 36/44 Bosch Rexroth AG Motorwechsel BS 2 Replacing the motor BS 2 更换电机 BS 2    电机安装在内侧 Fig. 27: Motoranbau innen Fig. 27: Motor mounting, inner Fig. 27: 电机安装在外侧 Fig. 28: Motoranbau außen Fig.
  • Seite 37 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 37/44 (4x) "gleitmo 585K" Fig. 27 (4x) "gleitmo 585K" Fig. 28...

  • Seite 38: Zahnriemenwechsel Bs 2/O

    TS 2plus | 3 842 546 182/2003-06 38/44 Bosch Rexroth AG Motorwechsel BS 2 Replacing the motor BS 2 更换电机 BS 2    Fig. 29: Fig. 29: Fig. 29 : 1 松开驱动单元侧的 2 x 4 个螺栓。 1 Loosen 2 x 4 screws on the drive 1 2 x 4 Schrauben auf der Antriebsseite lösen.
  • Seite 39 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 39/44 (4x) (4x) (2x2) Fig. 29...

  • Seite 40: 更换齿形带 Bs 2/O

    TS 2plus | 3 842 546 182/2003-06 40/44 Bosch Rexroth AG Zahnriemenwechsel BS 2/O (Forts.) Changing the toothed belt BS 2/O (contin.) 更换齿形带 BS 2/O (续)    以相反的顺序安装新齿形带 (8) 至 (1), Install new toothed belt following Einbau des neuen Zahnriemens instructions in reverse order Fig.
  • Seite 41 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 41/44 (4x) (4x) (2x2) Fig. 30...

  • Seite 42: Hauptabmessungen/Funktionsmaße

    TS 2plus | 3 842 546 182/2003-06 42/44 Bosch Rexroth AG Hauptabmessungen/Funktionsmaße Main dimensions/Functional dimensions 主要尺寸/功能尺寸 BS 2/O SW 17 Fig. 31...
  • Seite 43 3 842 546 182/2003-06 | TS 2plus Bosch Rexroth AG 43/44 BS 2 Motoranbau außen Motor mounting, outer 电机安装在外侧 Fig. 32 BS 2 Motoranbau außen Motor mounting, outer 电机安装在内侧 Fig. 33...

  • Seite 44: Inhaltsverzeichnis

    TS 2plus | 3 842 546 182/2003-06 44/44 Bosch Rexroth AG 目录 Inhalt: 安全说明 ......................2 Sicherheitshinweise ...................2 供货状态/供货范围 BS 2 ................4 Anlieferzustand/Lieferumfang BS 2 ..............4 配件 BS 2 ......................5 Zubehör BS 2 .....................5 供货状态/供货范围 BS 2/O ................6 Anlieferzustand/Lieferumfang BS 2/O ............6 配件...
