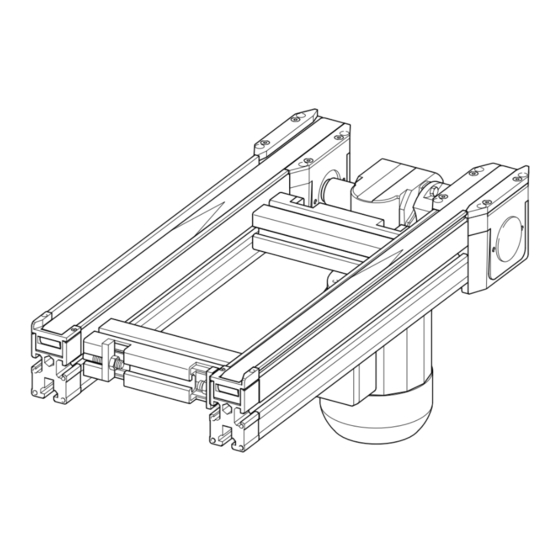

Bandstrecke BS 2, BS 2/O
Ленточная секция
The Drive & Control Company
BS 2
3 842 999 716
BS 2/O 3 842 999 724
BS 2, BS 2/O
3 842 518 577 (2003.06)
DE+RU
DE
RU

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Rexroth BS 2

Inhaltszusammenfassung für Bosch Rexroth BS 2

  • Seite 1 Bandstrecke BS 2, BS 2/O 3 842 518 577 (2003.06) DE+RU Ленточная секция BS 2, BS 2/O The Drive & Control Company BS 2 3 842 999 716 BS 2/O 3 842 999 724...

  • Seite 2: Sicherheitshinweise

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Sicherheitshinweise! Инструкции по технике безопасности!   Achtung! Haftung: Внимание! Vor Installation, Inbetriebnahme, Wartung Bei Schäden, die aus nicht Перед тем как приступить к монтажу, und Instandsetzung sind die Betriebs- bestimmungsgemäßer Verwendung und...
  • Seite 3 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Ответственность: Ни при каких обстоятельствах изго- товитель не несет ни гарантийной, ни материальной ответственности за ущерб, вызванный неправильным использованием изделия или вмеша- тельством в его работу, не предусмо- тренным в настоящем руководстве.

  • Seite 4: Anlieferzustand/Lieferumfang Bs 2

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Anlieferungszustand/Lieferumfang BS 2 Условия поставки/Объем поставки BS 2 BS 2 “A“ = Transportsicherung “A“ = Транспортировочный стопор Fig. 1 Рис.   Fig. 1: Рис . 1: Komplett montiert, Полностью собранный, mit Transport sicherung „A“!

  • Seite 5: Zubehör Bs 2

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Zubehör BS 2 Принадлежности BS 2 SZ 2 M8x30 (4x) M8x25 (4x) (4x) (4x) M8 (8x) Fig. 2 Fig. 3 Рис. Рис.   Für den Einbau der BS 2 Для...

  • Seite 6: Anlieferzustand/Lieferumfang Bs 2/O

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Anlieferungszustand/Lieferumfang BS 2/O Условия поставки/Объем поставки BS 2/O BS 2/O “A“ = Transportsicherung “A“ = Транспортировочный стопор Fig. 4 Рис.   Fig. 4: Рис . 4: Komplett montiert, Полностью собранный, mit Transportsicherung „A“!

  • Seite 7: Zubehör Bs 2/O

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Zubehör BS 2/O Принадлежности BS 2/O *) Kundenwunsch По желанию заказчика Fig. 5 Рис.   Für Einbau der BS 2/O zwischen Для установки BS 2/O между Strecke ST 2: секциями...

  • Seite 8: Einbau In Das Transfersystem: Allgemeines

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Einbau in das Transfersystem Установка в транспортной системе Fig. 6 Рис.   Allgemeines: Общие положения: Das Befestigen der Baueinheit BS 2 Закрепление узла BS 2 (BS 2/O) (BS 2/O) im Transfersystem erfolgt nach в...

  • Seite 9: Einbau Bs 2 Zwischen Strecken St 2

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Einbau BS 2 zwischen Strecken ST 2/.. (Fig. 7) Установка BS 2 между секциями конвейера ST 2/.. ( Рис. SW13 SW13 = 10Nm = 10Nm M8x30 (4x) M8x25 (4x) (4x)

  • Seite 10: Установка Bs 2 Установка Bs 2

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Montage BS 2 auf Stützen SZ 2 Установка BS 2 на опорных стойках SZ 2 SW13 = 25Nm Fig. 8 Рис.   Die Bandstecke BS 2 kann je nach Для...

  • Seite 11: Ausrichten

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Ausrichten Выравнивание SW24 = 25Nm SW13 = 25Nm Fig. 9 Рис.   Выровнять в продольном и поперечном Längs und quer ausrichten, dazu Spindeln der Gelenkfüße entsprechend направлениях регулировкой винтов...

  • Seite 12: Montage: Fundamentwinkel/Bodendübel

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Montage Fundamentwinkelsatz/Bodendübel Установка фундаментных кронштейнов/напольных анкеров 3 842 528 718 3 842 345 081 SW13 = 25 Nm 3 842 146 815 3 842 526 560 Fig. 10 Рис.

  • Seite 13: Montage Bs 2/O

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Montage BS 2/O Монтаж BS 2/O   Die Bandstrecke BS 2/O hat keinen Ленточная секция BS 2/O не имеет своего eigenen Antrieb. Sie ist konstruktiv so собственного привода. Благодаря своей...

  • Seite 14: Montagebeispiele 1-4, Bs 2/O

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) 1. Montagebeispiel Пример сборки Fig. 11 Рис.   Kombination BS 2/O mit BS 2, Комбинация BS 2/O с BS 2 Antrieb rechts außen, внешний привод, правый, für Streckenabstand: для расстояния между секциями: = 85mm bis 85mm до...
  • Seite 15 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG 2. Montagebeispiel Пример сборки Fig. 12 Рис.   Kombination BS 2/O mit BS 2, Комбинация BS 2/O с BS 2 Antrieb rechts außen, внешний привод, правый, наименьшее kleinster Streckenabstand (Fig. 12): расстояние...
  • Seite 16 Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) 3. Montagebeispiel Пример сборки 1500 l (Pos. 3) = 149,5 l ( Поз . 3) = 149,5 l (Pos. 4) = 189,5 Quertransportrichtung l ( Поз . 4) = 189,5 Поперечное...
  • Seite 17 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG 4. Montagebeispiel Пример сборки Fig. 14 Рис.   Kombination BS 2/O mit BS 2, Комбинация BS 2/O с BS 2 , привод Antrieb zwischen den Bandstrecken, расположен между ленточными секциями, kleinster Streckenabstand: наименьшее...

  • Seite 18: Installation/Inbetriebnahme Установка/Ввод В Эксплуатацию

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Installation/Inbetriebnahme Установка/Ввод в эксплуатацию   Für das Transfersystem ist kundenseitig Заказчик должен оборудовать eine NOT-AUS Einrichtung vorzusehen! систему транспортировки устройством Unfallverhütungsvorschrift АВАРИЙНОГО ВЫКЛЮЧЕНИЯ! Berufsgenossenschaft Stetigförderer, Unfallverhütungsvorschrift VBG 10. Berufsgenossenschaft Stetigförderer, VBG 10.

  • Seite 19: Подключение Двигателя

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG  Typschild (Beispiel) Фирменная табличка (пример) Erstinbetriebnahme Das System nur kurz anlaufen lassen (max. 2 s) und die richtige Drehrichtung des Motors überprüfen. Achtung! Die falsche Transportrichtung führt zu Schäden an der XXX.

  • Seite 20: Wartung Bs 2, Bs 2/O

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Wartung BS 2, BS 2/O Техническое обслуживание BS 2, BS 2/O   Vor Wartungsarbeiten sind die Перед проведением техобслуживания Energiezuführungen (Hauptschalter etc.) напряжение должно быть выключено abzuschalten! (главный выключатель и т.д.)! Außerdem sind Maßnahmen erforderlich...
  • Seite 21 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Wartung BS 2 Техническое обслуживание BS 2 Fig. 19 Рис.   Getriebe (1, Fig. 19) Редуктор (1, Рис. 19) Das Getriebe ist wartungsfrei! Редуктор не требует технического обслуживания! Motor (2, Fig. 19) Um eine ausreichende Kühlung...
  • Seite 22 Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Wartung BS 2, BS 2/O (Forts.) Техническое обслуживание BS 2, BS 2/O (продолжение) Fig. 20 Рис.   Zahnriemen (3, Fig. 20) Зубчатый ремень (3, Рис. 20) Regelmäßige Sichtkontrolle, Регулярно осматривайте ремень на...

  • Seite 23: Instandsetzung Bs 2, Bs 2/O

    3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG Instandsetzung BS 2, BS 2/O Ремонт BS 2, BS 2/O   Vor allen Instandsetzungs arbeiten Перед проведением любых ремонтных работ Energiezuführungen напряжение должно быть выключено (Hauptschalter etc.) abschalten! (главный выключатель и т.д.)! Außerdem sind Maßnahmen...

  • Seite 24: Zahnriemenwechsel Bs 2, Motoranbau Innen

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Zahnriemenwechsel BS 2, Motoranbau innen Замена зубчатого ремня BS 2 , внутренняя подвеска двигателя   Fig. 21: Рис. 1 2 x 4 Schrauben auf der Antriebs- Отпустить винты 2 х 4 со стороны...
  • Seite 25 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) (2x2) Fig. 21 Рис.
  • Seite 26 Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Zahnriemenwechsel BS 2, Motoranbau innen (Forts.) Замена зубчатого ремня BS 2 , внутренняя подвеска двигателя (продолжение)   Einbau des neuen Zahnriemens in Установить новый зубчатый ремень umgekehrter Reihenfolge согласно инструкциям в обратном...
  • Seite 27 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) (2x2) Fig. 22 Рис.

  • Seite 28: Zahnriemenwechsel Bs 2, Motoranbau Außen

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Zahnriemenwechsel BS 2, Motoranbau außen Замена зубчатого ремня BS 2 , наружная подвеска двигателя   Fig. 23: Рис. 1 2 x 4 Schrauben auf der Antriebs- Отпустить винты 2 х 4 со стороны...
  • Seite 29 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) "gleitmo 585K" (2x2) Fig. 23 Рис.
  • Seite 30 Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Zahnriemenwechsel BS 2, Motoranbau außen (Forts.) Замена зубчатого ремня BS 2 , наружная подвеска двигателя (продолжение)   Einbau des neuen Zahnriemens in Установить новый зубчатый ремень umgekehrter Reihenfolge согласно инструкциям в обратном...
  • Seite 31 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) "gleitmo 585K" (2x2) Fig. 24 Рис.

  • Seite 32: Getriebewechsel Bs 2, Motoranbau Innen

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Getriebewechsel BS 2, Motoranbau innen Замена редуктора BS 2 , внутренняя подвеска двигателя   Fig. 25: Рис. 1 2x4 Schrauben an der Отпустить винты 2 х 4 на узле...
  • Seite 33 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) (2x) SW10 "gleitmo 585K" (4x) (2x) Fig. 25 Рис.

  • Seite 34: Getriebewechsel Bs 2: Motoranbau Außen

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Getriebewechsel BS 2, Motoranbau außen Замена редуктора BS 2 , наружная подвеска двигателя   Fig. 26: Рис. 1 Zwei Sechskantschrauben На фланце отпустить два винта M6 (SW10) am Flansch lösen.
  • Seite 35 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG SW10 (2x) "gleitmo 585K" (4x) Fig. 26 Рис.

  • Seite 36: Motorwechsel Bs 2: Motoranbau, Innen/Außen

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Motorwechsel BS 2 Замена двигателя BS 2   Motoranbau innen Fig. 27: Внутренняя подвеска двигателя, Рис. Motoranbau außen Fig. 28: Наружная подвеска двигателя, Рис. 1 Vier Sechskantschrauben M5x16 Отпустить четыре винта с шестигранными...
  • Seite 37 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) "gleitmo 585K" Fig. 27 Рис. (4x) "gleitmo 585K" Fig. 28 Рис.

  • Seite 38: Zahnriemenwechsel Bs 2/O

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Zahnriemenwechsel BS 2/O Замена зубчатого ремня BS 2/O   Fig. 29: Рис. 1 2 x 4 Schrauben auf der Отпустить винты 2 х 4 со стороны Antriebsseite lösen. привода.
  • Seite 39 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) (2x2) Fig. 29 Рис.
  • Seite 40 Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Zahnriemenwechsel BS 2/O (Forts.) Замена зубчатого ремня BS 2/O (продолжение)   Установить новый зубчатый ремень Einbau des neuen Zahnriemens согласно инструкциям в обратном in umgekehrter Reihenfolge порядке от (8) до (1), Рис.
  • Seite 41 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG (4x) (4x) (2x2) Fig. 30 Рис.

  • Seite 42: Hauptabmessungen/Funktionsmaße

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Hauptabmessungen/Funktionsmaße Основные размеры/Функциональные размеры BS 2/O SW 17 Fig. 31 Рис.
  • Seite 43 3 842 518 577 (2003.06) TS 2plus Bosch Rexroth AG BS 2 Motoranbau außen Наружная подвеска двигателя Fig. 32 Рис. BS 2 Motoranbau innen Внутренняя подвеска двигателя Fig. 33 Рис.

  • Seite 44: Inhaltsverzeichnis

    Bosch Rexroth AG TS 2plus 3 842 518 577 (2003.06) Inhalt: Sicherheitshinweise ...................2 Anlieferzustand/Lieferumfang BS 2 ..............4 Zubehör BS 2 .....................5 Anlieferzustand/Lieferumfang BS 2/O ............6 Zubehör BS 2/O ....................7 Einbau in das Transfersystem: Allgemeines ..........8 Einbau BS 2 zwischen Strecken ST 2/................9 Montage BS 2 auf Stützen SZ 2 ..................
