Seite 1 Einleitung Security-Empfehlungen SIMATIC Ident Beschreibung Projektieren RFID-Systeme SIMATIC RF360R Konfigurieren über das Programmieren über SIMATIC-Steuerung Projektierungshandbuch Programmieren über XML Programmieren über OPC UA-Schnittstelle Instandhalten und Warten Syslog-Meldungen Service & Support 02/2021 C79000-G8900-C629-01...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
Der Menüpunkt "Hilfe" ....................... 66 Programmieren über SIMATIC-Steuerung ................... 67 Programmieren über XML ........................69 Programmieren über OPC UA-Schnittstelle ..................71 Unterstützte Methoden/Funktionen ................... 73 OPC UA-Variablen ......................77 8.2.1 Beschreibung der Variablen ....................77 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 4 Baugruppentausch ......................120 9.5.1 Konfiguration sichern ...................... 121 9.5.2 Baugruppentausch durchführen ..................122 Syslog-Meldungen ..........................125 Aufbau der Syslog-Meldungen ..................125 Variablen in Syslog-Meldungen ..................126 Liste der Syslog-Meldungen ..................... 127 Service & Support ..........................131 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 5: Einleitung
Zum Verständnis der Betriebsanleitung sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Identifikationssysteme erforderlich. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für für alle Liefervarianten des Reader SIMATIC RF360R ab dem Ausgabestand "01" und Lieferstand ab 02/2021. Marken Folgende und eventuell weitere nicht mit dem Schutzrechtsvermerk ® gekennzeichnete Bezeichnungen sind eingetragene Marken der Siemens AG: SIMATIC ®, SIMATIC RF ®...
Seite 7: Security-Empfehlungen
• Die Konfigurationsdateien werden für die einfache Verwendung im XML-Format bereitgestellt. Achten Sie darauf, dass die Konfigurationsdateien außerhalb des Geräts ordnungsgemäß geschützt sind. Sie können die Dateien beispielsweise verschlüsseln, sie an einem sicheren Ort speichern und sie nur über sichere Kommunikationskanäle übertragen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 8: Schlüssel Und Zertifikate
• Folgende Zertifikat-Formate werden für den Import unterstützt: Zertifikat Unterstützte Formate HTTPS *.p12 OPC UA-Server *.pfx *.pem *.cer *.cert *.der OPC UA-Client *.pem OPC UA-CA *.cer OPC UA-Aussteller *.cert *.der Kann ggf. privaten Schlüssel enthalten. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 9: Firmware-Verschlüsselung
• Nutzen Sie sichere Protokolle, wenn der Zugriff auf das Gerät nicht durch physikalische Schutzvorkehrungen gesichert ist. Die folgenden Protokolle bieten sichere Alternativen: HTTP → HTTPS • Um einem unbefugten Zugriff auf das Gerät bzw. Netzwerk vorzubeugen, treffen Sie angemessene Schutzvorkehrungen gegen unsichere Protokolle. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 10: Authentifizierung
• Verwenden Sie bei der Nutzung von OPC UA ausschließlich Profile mit sicheren Verschlüsselungen und Authentifizierungen. Liste verfügbarer Protokolle Nachfolgend werden alle verfügbaren Protokolle und deren Ports aufgelistet, welche bei SIMATIC RF360R verwendet werden. Tabelle 2- 1 Liste verfügbarer Protokolle Dienst/...
Seite 11: Security-Hinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 13: Beschreibung

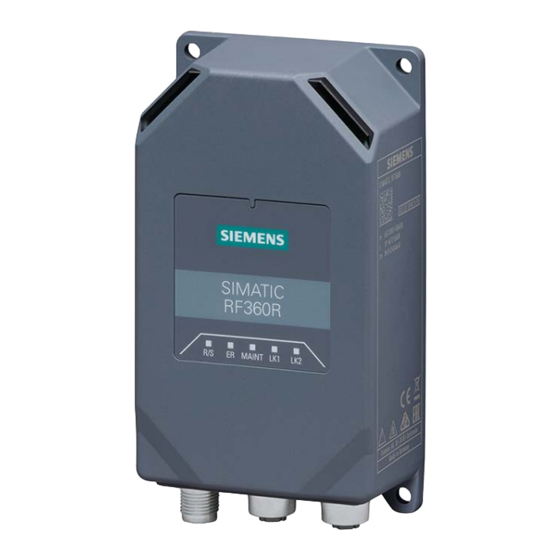

Beschreibung Eigenschaften der Reader Anwendungsbereich Der Reader SIMATIC RF360R wurde speziell für den Einsatz in der industriellen Produktion zur Steuerung und Optimierung des Materialflusses konzipiert. Dabei zeichnet sich der Reader durch eine hohe Datenübertragungsgeschwindigkeit aus. Gegenüber anderen Readern der SIMATIC RF300-Produktfamilie - welche üblicherweise eine RS422-Schnittstelle zur Kommunikation mit höher gelagerten Kommunikationsmodulen aufweisen - verfügt der...
Seite 14 Beschreibung 3.1 Eigenschaften der Reader Weitere Informationen zu den verschiedenen RFID-Geräten und optische Lesegeräten finden Sie im Internet, auf der Seite des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/14970/man)". Merkmale Folgende Merkmale kennzeichnen die Reader RF360R aus: Tabelle 3- 1 Merkmale des Readers...
Seite 15: Netztopologie
Bild 3-2 Konfigurationsgrafik einer Linien-/Reihen-Topologie Beachten Sie bei der Linien-/Reihen-Topologie, dass, wenn die Kommunikationsverbindung eines Readers zur Steuerung unterbrochen wird, die Kommunikationsverbindung zu allen nachfolgenden Readern ebenfalls unterbrochen wird. Bild 3-3 Konfigurationsgrafik einer Stern-Topologie SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 16 (Ringports). Die Reader können über die Netzwerkports "X1P1R" und "X1P2R" als Clients in eine MRP-Ring-Topologie integriert werden. Weitere Informationen zum Aufbau einer MRP-Ring-Topologie und deren Projektierung finden Sie in der Online-Hilfe von STEP 7 sowie in der "SIMATIC PROFINET Systembeschreibung (https://support.industry.siemens.com/cs/ww/de/view/19292127)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 17: Projektieren
Vorgehensweise Gehen Sie folgendermaßen vor, um dem Reader einen eindeutigen Gerätenamen zuzuweisen: 1. Rufen Sie das TIA Portal über "Start > Alle Programme > Siemens Automation > TIA Portal Vxx" auf. 2. Legen Sie ein neues Projekt an. 3. Wechseln Sie in die Projektansicht.
Seite 18 10.Wählen Sie im Bereich "Online-Zugang" in der Klappliste "PG/PC-Schnittstelle" die Netzwerkkarte aus, über die der Reader mit dem PG/PC verbunden ist. 11.Klicken Sie auf die Schaltfläche "Liste aktualisieren", um sich alle erreichbaren Teilnehmer im Netzwerk anzeigen zu lassen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 19: Teilnehmer-Blinktest Mit Hilfe Des Tia Portals
5. Klicken Sie erneut auf die Schaltfläche "LED blinken", um das Blinken wieder zu beenden. 4.1.2 IP-Adresse / Gerätename über SINEC PNI vergeben Voraussetzungen SINEC PNI ist installiert und der Reader ist angeschlossen und hochgelaufen. SINEC PNI finden Sie auf den Seiten des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/26672/dl)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 20: Teilnehmer-Blinktest Mit Hilfe Von Sinec Pni
1. Wählen Sie im Menü "Geräteliste" aus der Geräteliste die gewünschte Baugruppe aus. 2. Klicken Sie in der Funktionsleiste auf die Schaltfläche "LED blinken". Reaktion: Am ausgewählten Reader blinken die LEDs. 3. Klicken Sie auf die Schaltfläche "Stop", um das Blinken wieder zu beenden. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 21: Projektierung Über Profinet Io
Die zu dem Reader passende GSDML-Datei ist auf dem Reader gespeichert und kann mit Hilfe des WBM von diesem heruntergeladen werden. Alternativ finden Sie die GSDML-Datei auf den Seiten des Siemens Industry Online Supports. Voraussetzungen STEP 7 Basic / Professional ist installiert, gestartet und ein Projekt ist geöffnet. Der Reader ist über Industrial Ethernet oder PROFINET mit der Steuerung bzw.
Seite 22 Folgende Voraussetzungen müssen erfüllt sein, damit Konfigurationsdaten geladen oder gespeichert werden können: • In dem Parameter "PROFINET-Schnittstelle [X1]" ist die korrekte IP-Adresse des Readers eingetragen. • Der eingetragene Benutzer hat die nötigen Rechte, um den Down-/Upload durchzuführen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 23 Fehler, die während der Befehlsbearbeitung auftreten, werden über die S7-Diagnose gemeldet. Beschreibung der Baustein-Befehle Eine Beschreibung der bausteinspezifischen Befehle finden Sie in den jeweiligen Baustein- Handbüchern: • RFID-Normprofil; Standardfunktion für RFID-Systeme • Ident-Profil und Ident-Bausteine, Standardfunktion für Ident-Systeme SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 24: Projektierung Über Xml
Dieses Kapitel richtet sich ausschließlich an OPC UA-Anwender. Bei der reinen OPC UA-Arbeit ist eine Projektierung des Readers nicht notwendig. Sie können direkt mit der Konfiguration über das WBM und dem Programmieren über OPC UA- Schnittstelle fortsetzen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 25: Konfigurieren Über Das Wbm
Sie können das WBM über die zum Veröffentlichungsdatum dieses Handbuchs aktuellen Versionen der folgenden Webbrowser aufrufen: Microsoft Edge, Mozilla Firefox und Google Chrome. Die Oberfläche des WBM ist auf eine Bildschirmauflösung von 1366 × 768 Pixel ausgelegt. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 26: Security-Empfehlung: Benutzerverwaltung
Benutzerprofile anzulegen. Beachten Sie hierzu die Hinweise im Absatz "Passwörter" im Kapitel "Security-Empfehlungen (Seite 7)". Die Benutzerverwaltung kann ausschließlich durch einen Administrator aktiviert/deaktiviert werden kann. Weitere Informationen zum Anmelden am WBM und dem Anlegen/Löschen von Benutzerprofilen, finden Sie im Kapitel "Der Menüpunkt "Benutzerverwaltung" (Seite 60)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 27 • Überprüfen Sie die IP-Adressen des PCs und des Readers sowie die Subnetzmaske. Beide IP-Adressen müssen sich im gleichen Subnetz befinden. • Stellen Sie sicher, dass die Verbindung nicht durch eine Firewall blockiert wird. • Überprüfen Sie die Verbindung zwischen PC und Reader mit Hilfe einer Ping-Anfrage. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 28: Das Wbm
Konfigurieren über das WBM 5.2 Das WBM Das WBM Mit Hilfe des WBM können Sie die Reader SIMATIC RF360R konfigurieren. Nachdem Sie neue Benutzerprofile angelegt haben, müssen Sie sich, beim erneuten Starten des WBM, mit einem dieser Benutzerprofile anmelden. ACHTUNG Zugriff auf den Reader Beachten Sie, dass der zeitgleiche Zugriff auf einen Reader über zwei WBM-Clients...
Seite 29: Der Aufbau Des Wbm
Nach erfolgreichem Verbindungsaufbau zum Reader und Anmeldung (bei aktiver Benutzerverwaltung) erscheint das Startfenster des WBM: Das Startfenster des WBM ist in folgende Bereiche eingeteilt: ① Funktions-/Statusleiste ② Menübaum ③ Hauptfenster ④ Meldebereich ⑤ Hinweisleiste Bild 5-3 Startfenster des WBM SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 30: Funktions- Und Statusleiste
Beachten Sie, dass Sie mit Hilfe der Konfigurationsdatei keine Benutzerprofile und Passwörter auf andere Reader übertragen können. Nach dem Laden der Konfigurationsdatei in einen neuen Reader müssen Sie ggf. die Benutzerverwaltung aktivieren und neue Benutzerprofile und Passwörter anlegen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 31 Der Reader ist in Betrieb, hat eine Verbindung aufgebaut und ein Fehler liegt vor. Fehler (In Betrieb) Der Reader ist in Betrieb, hat mehrere Verbindungen aufgebaut und ein Fehler liegt vor. • Klappliste zur Auswahl der Oberflächensprache SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 32 Weiterführende Informationen zu dem Reader Handbuch • Handbuch des Readers Wenn Sie mit der Rolle "Benutzer" angemeldet sind, sind einige Menüpunkte nur eingeschränkt nutzbar. Eine Auflistung der Einschränkungen finden Sie im Kapitel "Der Menüpunkt "Benutzerverwaltung" (Seite 60)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 33: Meldebereich
• Pfeil nach oben / nach unten Wert wird um eine Schrittweite erhöht bzw. verringert. • Bild hoch / Bild runter Wert wird um zehn Schrittweiten erhöht bzw. verringert. • Pos1 / Ende Wert wird auf den Minimal- bzw. Maximalwert gesetzt. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 34: Die Menüpunkte Des Wbm
Das Feld "Konfigurations-ID" enthält eine eindeutige Kennung der Konfiguration, die zuletzt im Reader aktiviert bzw. in den Reader geladen wurde. Klicken Sie auf die Schaltfläche "Standardkonfiguration", um die in der Benutzeroberfläche angezeigten Parameter auf die Standardwerte zurückzusetzen. Beim Wiederherstellen der SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 35: Projektkennung
Ihnen die Uhrzeit mit einem NTP-Server zu synchronisieren. Konfigurationsdarstellung Rechts neben den 4 Bereichen wird der Reader schematisch darstellt. Mit Hilfe des Optionskästchens "Blinken" können Sie die LEDs des Readers blinken lassen. Dies ermöglicht Ihnen eine schnelle und einfache Sicht-Identifizierung des Readers. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 36: Der Menüpunkt "Einstellungen - Allgemein
Transponder-Daten. Aufrufparameter Aufrufparameter zu den Befehlen der Anwenderapplikation Status-Telegramme Aufzeichnung der Status-Befehle bei der PLC-Kommunikation. Kann ausge- schaltet werden, falls die Status-Befehle als Leitungsüberwachung verwendet werden. Dadurch wird das Logbuch für Nutzdaten freigehalten. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 37: Der Menüpunkt "Einstellungen - Reader-Parameter
Haben Sie in dem Parameter "Ident-Geräte/-System" den Parameterwert "Allgemeiner Reader" ausgewählt, dann werden in diesem Bereich die Reset-Parameter des Readers in hexadezimaler Darstellung angezeigt. Ausführliche Informationen dazu finden Sie in dem Handbuch "Ident-Profil und Ident-Bausteine, Standardfunktionen für Ident-Systeme (https://support.industry.siemens.com/cs/ww/de/view/109781633)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 38 Verfahren finden Sie in der Produktinformation "Input-Parameter für das RF300-System für die Programmierung über Kommunikationsmodu- le". Voraussetzung: Transponder-Typ: ISO 15693 = Keiner Transponder-Typ Auswahl der verwendeten Transponder-Typen. Eine ausführliche Beschreibung zu diesen Parametern finden Sie in den nachfolgenden Absätzen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 39: Der Menüpunkt "Einstellungen - Kommunikation
Protokolle aktivieren/deaktivieren. Im Register "PLC" können Sie den STEP 7-Zugriff sperren. Im Register "OPC UA" können Sie die OPC UA-Server-Funktion des Readers aktivieren und bearbeiten. Das Register "Netzwerkschnittstellen" Das Register "Netzwerkschnittstellen" ist in folgende Bereiche unterteilt: • Netzwerk-Ports • SNMP • NTP • Syslog-Meldungen SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 40: Netzwerk-Ports
Aktivieren Sie das Optionskästchen "DCP nur lesend", wenn Sie sicherstellen wollen, dass nicht über DCP auf den Reader zugegriffen wird. Durch diese Einstellung wird verhindert, dass beispielsweise über SINEC PNI der Reader auf die Werkseinstellungen zurückgesetzt werden kann. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 41 Eingabefeld, um festzulegen, in welchen Zeitintervallen der Reader au- in Sekunden tomatisch seine Uhrzeit synchronisiert. Uhrzeit von nicht Optionskästchen, um sicherzustellen, dass der Reader auch die Uhrzeit synchronisierten von nicht synchronisierten NTP-Servern annimmt. NTP-Server annehmen SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 42 Aktivieren Sie das Optionskästchen "S7/PNIO verriegeln", wenn Sie sicherstellen wollen, dass nicht über die Steuerung (STEP 7) auf den Reader zugegriffen wird. Durch diese Einstellung wird die Ethernet-Schnittstelle für die Kommunikation mit der Steuerung geschlossen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 43 Reader verloren gehen. Diese Funktion ermöglicht auch einen Batch- Betrieb des Readers, bei dem nur zeitweise eine Verbindung zu einer Anwen- derapplikation besteht. Der Reader sammelt die Telegramme und diese können bei Bedarf über eine PC-Applikation abgerufen werden. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 44 Transponder-Daten aller erfasster Transponder Logbuch-Events Logbuch-Einträge Das Register "OPC UA" Das Register "OPC UA" ist in folgende Bereiche unterteilt: • Basiseinstellungen • Diagnose-Einstellungen • Security-Einstellungen • OPC UA-Zertifikate Bild 5-10 Der Menüpunkt "Einstellungen - Kommunikation"; Register "OPC UA" SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 45: Diagnose-Einstellungen
Verbindungsversuch vom anderen Kommunikationskanal abgelehnt. Diagnose Diagnose-Informationen werden an den OPC UA-Client übertragen. Zu den Diagnose-Informationen gehören: • Information über abgesetzten Reader-Befehle • Informationen zur Reader-Anwesenheit • Informationen zur Anwesenheit von Transpondern • Übermittlung der Logbuch-Einträge SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 46: Security-Einstellungen
UA-Client bzw. ein Benutzer eine gültige Benutzername/-Passwort-Kombination eines Benutzers mit OPC UA-Rechten angeben. Ein Benutzer mit OPC UA- Rechten kann über das WBM angelegt werden. Das werksseitig vorinstallierte Benutzerprofil (Benutzername: "admin" Passwort: "admin") besitzt ebenfalls OPC UA-Rechte. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 47 Wenn das Partnerzertifikat nicht vertrauenswürdig ist, muss der Reader zumindest ein selbstsigniertes Zertifikat des Partners gespeichert haben. • Wenn das Partnerzertifikat von mehreren CAs (Certification Authorities) ausgestellt wurde, müssen alle CA Root-Zertifikate im Zertifikatspeicher des Readers gespeichert sein. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 48 Zertifikate wurden bereits angenommen und werden als vertrauens- würdig eingestuft. Abhängig vom ausgewählten Zertifikattyp können Sie vorhandene Zertifikate löschen. Wählen Sie dazu das gewünschte Zertifikat aus der Liste aus und kli- cken Sie auf die Schaltfläche "Löschen". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 49 Um Sperrlisten aus der Liste zu löschen, wählen Sie die gewünschte Sperrliste aus der Liste aus und klicken Sie auf die Schaltfläche "Löschen". Sperrlisten-Details Liste mit Detail-Informationen zu der ausgewählten Sperrliste Ausführliche Informationen zu den Sperrlisten-Details entnehmen Sie entneh- men Sie den X.509-Spezifikationen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 50 Sie anschließend in diese Baugruppe importiert wird. Hinweis Sicherheitsempfehlungen für den Umgang mit OPC UA Es wird empfohlen die höchste Sicherheitsstufe (Basic 256 / SHA 256) zu verwenden und den anonymen Zugriff zu deaktivieren. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 51: Der Menüpunkt "Diagnose - Hardware-Diagnose
Fehlerzähler-Stände des Readers zurücksetzen. Aktivieren Sie das Optionskästchen "Automatische zyklische Aktualisierung", um die Parameterwerte automatisch und zyklisch aktualisieren zu lassen. Die Datums- und Uhrzeitangabe der letzten Quittung bezieht sich auf das Datum bzw. die Uhrzeit des angeschlossenen PCs. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 52 Transponder-Typ (Hersteller, Bezeichnung) Version Version des Transponder-Chips Lock-Status des OTP- Gesperrte Blöcke des OTP-Bereichs auf dem Chip Bereichs Größe des Anwender- Speichergröße des Anwenderspeichers in Byte speichers Größe eines Speicher- Größe der Speicherblöcke des Transponder-Chips blocks SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 53: Fehlerzähler
Transponder erkannt wurde. PMLI PM-Leistungsindikator Empfangssignalstärke [dB] für die Phasen-Modulation mit der der Trans- ponder erkannt wurde. Hinweis Fehlerzähler-Stände Die angezeigten Fehlerzähler-Stände werden ab dem letzten Neustart des Readers bzw. dem letzten manuellen Zurücksetzen der Fehlerzähler-Stände gezählt. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 54: Der Menüpunkt "Diagnose - Logbuch
Diese Uhrzeit wird mit dem/der im PC eingestellten Zeitformat und Zeitzone abgeglichen und im entsprechenden Format angezeigt. Typ der Meldung Welche Meldungstypen gemeldet werden, ist abhängig von den im Menüpunkt "Einstellungen - Allgemein" im Bereich "Logbuch-Einstellungen" aktivierten Optionskästchen. Eintrag Text der Meldung SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 55: Aktualisieren
Beachten Sie, dass der Zeitstempel von der Geräte-Uhr nach ISO 8601 (UTC-Zeit) erzeugt wird. • Zurücksetzen Das Logbuch wird im Reader gelöscht. Bei einer großen Anzahl von Logbucheinträgen in der Historie kann es bis zu mehreren Minuten dauern, bis diese angezeigt werden. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 56: Der Menüpunkt "Diagnose - Service-Logbuch
In dem Menüpunkt "Diagnose - Service-Logbuch" wird das Service-Logbuch des Readers angezeigt. Das Logbuch zeichnet interne Abläufe des Readers auf und wird für Service- Unterstützungen durch SIEMENS-Fachpersonal benötigt. Nehmen Sie auf dieser Seite nur Einstellungen vor, wenn Sie dazu vom SIEMENS-Fachpersonal aufgefordert werden. Die Auswertung der Logbucheinträge obliegt ebenfalls dem SIEMENS-Fachpersonal.
Seite 57 • Service-Datei Alle diagnose-relevante Daten des Readers werden als *.slf-Datei gespeichert. Die Datei enthält ausschließlich für Siemens-Service-Personal relevante Informationen und kann und kann nur von diesem ausgewertet werden. Bei einer großen Anzahl von Logbucheinträgen in der Historie kann es bis zu mehreren Minuten dauern, bis diese angezeigt werden.
Seite 58: Der Menüpunkt "Diagnose - Syslog-Logbuch
Aktionen dokumentiert. Ausführliche Informationen zu den Syslog-Meldungen, deren Aufbau und Inhalte finden Sie im Kapitel "Syslog-Meldungen". Über die Schaltfläche "Aktualisieren" können Sie die Einträge erneut vom Reader einlesen und die Liste aktualisieren. Die angezeigten Logbuch-Einträge umfassen 128 kB Daten. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 59: Der Menüpunkt "Transponder Bearbeiten
Mit Schaltfläche "Lesen" werden die Daten vom Transponder gelesen. Um die vom Transponder gelesene Daten gegenüber den manuell eingegebenen Daten abzuheben, werden diese rot dargestellt. Wenn keine Werte angezeigt werden, bedeutet dies, dass noch keine Werte vom Transponder ausgelesen wurden. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 60: Der Menüpunkt "Benutzerverwaltung
In dem Menüpunkt "Benutzerverwaltung" können Sie die Benutzerverwaltung aktivieren/deaktivieren, Benutzerprofile anlegen, löschen und bearbeiten sowie Passwörter ändern. Diese Seite ist in folgende Bereiche unterteilt: • Benutzerprofile • Benutzereigenschaften • Passwort • Rollen • Benutzerverwaltung ein-/ausschalten Bild 5-16 Der Menüpunkt "Benutzerverwaltung" SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 61 Benutzerprofil mit allen Lese-/Schreibrechten • Benutzer Eingeschränktes Benutzerprofil mit Lese-/Schreibrechten. Mit der Rolle "Benutzer" können Sie keine neuen Benutzerprofile erstellen oder andere Benutzerprofile bearbeiten. Außerdem können Sie im Reader-Status "Im Betrieb" keine schreibenden Zugriffe auf den Reader durchführen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 62 Es kann ausschließlich das eigene Passwort geändert werden. System Im Geräte-Status "Im Betrieb" ist keine Bedienung möglich. Außerdem können Änderungen nicht mithilfe der Schaltfläche "Konfiguration auf Reader übertragen" auf den Reader übertragen werden, solange eine aktive Kommunikationsverbindung besteht. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 63: Der Menüpunkt "System
Werkseinstellung zurücksetzen, die IP-Adresse des Readers ändern, Zertifikate auf den Reader laden und Steuerungsdateien auf den PC übertragen. Diese Seite ist in folgende Bereiche unterteilt: • Firmware-Update • Zurücksetzen • IP-Adresse • HTTPS-Zertifikat • Gerätebeschreibungsdateien SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 64: Zurücksetzen
Beachten Sie, dass Sie anschließend dem Reader eine neue IP- Adresse zuweisen müssen. Sollten Sie Ihr Administrator-Passwort verlieren, müssen Sie den Reader, wie im Kapitel "Werkseinstellungen hardware-seitig zurücksetzen (Seite 119)" beschrieben, auf die Werkseinstellungen zurücksetzen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 65 Auf dem Reader sind die zum Lieferzeitpunkt aktuellen GSDML- und ESD-Dateien, sowie OPC UA-Gerätebeschreibungsdatei hinterlegt. Klicken Sie auf die Schaltfläche "Auf PC speichern", um die Gerätebeschreibungsdateien auf den angeschlossenen PC zu übertragen. Mithilfe dieser Dateien können Sie die Reader in die Projektierungssoftware Ihrer Steuerungen integrieren. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 66: Der Menüpunkt "Hilfe
Der Menüpunkt "Hilfe" Service und Support In dem Menüpunkt "Hilfe - Service und Support" erhalten Sie Informationen zu dem Reader RF360R, zum WBM, sowie Links zu relevanten Dokumenten und zum Siemens Industry Online Support. Betriebsanleitung In dem Menüpunkt "Hilfe - Betriebsanleitung" finden Sie das zu dem Reader gehörende Handbuch "SIMATIC RF360R".
Seite 67: Programmieren Über Simatic-Steuerung
Eine ausführliche Beschreibung der Ident Anweisungen (Ident-Profil und Ident-Bausteine) finden Sie im Funktionshandbuch "Ident-Profil und Ident-Bausteine, Standardfunktionen für Ident-Systeme (https://support.industry.siemens.com/cs/ww/de/view/109781633)". Hinweis Funktionsbaustein "FB 45" wird nicht unterstützt Beachten Sie, dass der Funktionsbaustein "FB 45" von dem Reader nicht unterstützt wird. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 68 Programmieren über SIMATIC-Steuerung SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 69: Programmieren Über Xml
Programmieren über XML Dieses Kapitel richtet sich ausschließlich an XML-Anwender. Sie können den Reader über die XML-Schnittstelle mit Hilfe von XML-Befehlen programmieren. Ausführliche Informationen zu den XML-Diagnosefunktionen finden Sie im Handbuch "XML-Programmierung für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/view/109781631)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 70 Programmieren über XML SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 71: Programmieren Über Opc Ua-Schnittstelle
Unified Architecture for AutoID Companion Specification" definiert. Dieser beschreibt die Anbindung von Identifikationsgeräten über OPC UA. Die Identifikationsgeräte untergliedern sich dabei nach: • Texterkennungsgeräte (OCR), • Optische Lesegeräte (z. B. Barcode), • RFID-Reader und • Geräten zur Lokalisierung (RTLS). SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 72 Beachten Sie, dass nicht alle im "AutoIdDevice" definierten Methoden/Funktionen mit dem Reader RF360R sinnvoll nutzbar sind (z. B. Antennenleistung). Eine XML-Gerätebeschreibungsdatei, zur Anbindung des Readers über OPC UA, ist auf dem Reader hinterlegt und kann über das WBM ("System > Gerätebeschreibungsdatei") heruntergeladen werden. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 73: Unterstützte Methoden/Funktionen
OPC UA-Client verbinden kann, muss im WBM im Menü "Kommunikation > OPC UA" der Parameter "Parallel" aktiviert sein. Dieser Fall ist rein für Diagnosezwecke vorgesehen, daher ist hier für OPC UA-Clients kein schreibender Zugriff mehr möglich. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 74 LockTag Bereiche auf dem Transponder sperren. Diese Funktion wird ausschließlich von UHF-Readern unterstützt. SetTagPassword Transponder-spezifische Passwörter setzen. Diese Funktion wird ausschließlich von UHF-Readern unterstützt. ReadTag Transponder-Daten auslesen. WriteTag Transponder-Daten beschreiben. OPC UA-Events RfidScanEventType "TagEvents" empfangen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 75: Zusätzliche Funktionen
DeviceRevision Reserviert DeviceStatus Gerätestatus der Lesestelle HardwareRevision Hardware-Version des Readers LastScanData Zuletzt gescannter Transponder der Lesestelle (Scan, ScanStart). Manufacturer Hersteller (immer "Siemens AG") Model Variante des Readers RevisionCounter Immer "-1" SerialNumber Seriennummer des Readers SoftwareRevision Software-Version des Readers Eine weitergehende Beschreibung der Methoden/Funktionen können Sie der Spezifikation "OPC Unified Architecture for AutoID"...
Seite 76 DigitalOutputs Digitalausgänge des Gerätes Diese Funktion wird ausschließlich von den CI-Varianten der Kommunikationsmo- dule unterstützt. Die genannten Funktionen finden Sie unter folgendem Pfad im Adressbereich der Lesestelle: • DeviceSet > Readpoint_11 > RuntimeParameters SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 77: Opc Ua-Variablen
Abfrage des aktuellen Zustandes: • TRUE: Lesestelle scannt nach Transpondern. • FALSE: Lesestelle scannt nicht nach Transpondern. Setzen: • TRUE: Der Scan-Vorgang der Lesestelle nach Transpondern wird aktiviert. • FALSE: Der Scan-Vorgang der Lesestelle nach Transpondern wird deaktiviert. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 78: Simaticidentmodelversion
Unterstützt werden die Typen "String", "ByteString" und "Scan- DataEpc". Die Typ-Definition von "CodeTypes" ist "Mul- tiStateDiscreteType". Damit hat die Variable als "Property" einen "Enum", der die unterstützten Datentypen angibt. Mögliche Werte • 0: ByteString • 1: String • 2: ScanDataEpc SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 79: Rfidsettings
Transponder, die mit einem niedrigeren RSSI-Wert erfasst wer- den, gelten als nicht erkannt. Dies ist ein Wert ohne Einheit und ohne direkten Bezug zur Leistungsstärke. Diese Variable wird ausschließlich von UHF-Readern unterstützt. Mögliche Werte 0 … 255 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 80: Diagnosis
OPC UA-Client verbinden kann, muss im WBM die "Parallel"-Option gesetzt sein. In diesem Fall ist die Diagnose-Option automatisch mit aktiviert. Beachten Sie, dass für OPC UA-Clients kein schreibender Zugriff mehr möglich, sobald die "Parallel"-Option gesetzt ist. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 81 Client abgefragt wurden, bevor der nächste Transponder-Zugriff erfolgt und Variablen aus dem Prozess heraus schon wieder mit neuen Werten beschrieben werden, ist eine Nutzung nicht möglich. Ist dies nicht möglich, dann verwenden Sie stattdessen die ebenfalls von dem Reader unterstützten Events "AutoIdLastAccessEvent". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 82 Anwenderapplikation ein asynchronen Scan-Befehl gestartet hat oder bei RF600 ein projektierter Trigger gestartet wurde. Dabei können sich diese Ereignisse auch überlagern und kön- nen nicht mehr eindeutig zugewiesen werden. In diesem Fall wird stattdessen immer der Wert "READPOINT" geliefert. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 83 WBM, XML: • Scan • readTagIDs • ReadTag • writeTagID • WriteTag • readTagMemory • KillTag • writeTagMemory • LockTag • killTag • SetTagPassword • lockTagBank • Read • getTagStatus • Write READPOINT: • Observed SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 84 Gibt die gelesen/geschriebene Daten des letzten Kommandos aus. Nur bei Kommandos zum Lesen/Schreiben des Transponder- Speichers möglich. Voraussetzung ist, dass im WBM die Option "Parallel" oder "Diag- nose" gesetzt ist. Mögliche Werte Beispiel (RF300-Reader, Datentyp-String): 0011223344556677 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 85 Gibt das Protocol Control Word des Transponders aus, auf den zuletzt zugegriffen wurde. Diese Variable wird ausschließlich von UHF-Readern unterstützt. Voraussetzung ist, dass im WBM die Option "Parallel" oder "Diag- nose" gesetzt ist. Mögliche Werte Beispiel: 3000 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 86 Voraussetzung ist, dass im WBM die Option "Parallel" oder "Diag- nose" gesetzt ist. Mögliche Werte Beispiel: 2018-05-30T13:14:43.546+00:00 | COMMANDS | readTagIDs | CMD | 0 | Readpoint_11 | 000000005575B67D | PC=0000 | RSSI=0 | Pwr=0 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 87: Opc Ua-Events
Datentypen die Möglichkeit, auch mit komplexen Datentypen wie z. B. Strukturen und Unions umgehen zu können. Die integrierten OPC UA-Server des Readers bieten als Ergänzung zum AutoID-Standard die folgenden drei zusätzlichen Events: • AutoIdPresenceEvent • RfidLastAccessEvent • AutoIdLastLogEntryEvent SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 88: Autoidpresenceevent
Zeigt die Anwesenheit von Transpondern an. Mögliche Werte • 0: Kein Transponder befindet sich im Antennenfeld • 1: Mindestens ein Transponder befindet sich im Antennenfeld • >1: Genaue Anzahl der Transponder (falls vom Reader unter- stützt) SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 89: Rfidlastaccessevent
Anwenderapplikation ein asynchronen Scan-Befehl gestartet hat oder bei RF600 ein projektierter Trigger gestartet wurde. Dabei können sich diese Ereignisse auch überlagern und kön- nen nicht mehr eindeutig zugewiesen werden. In diesem Fall wird stattdessen immer der Wert "READPOINT" geliefert. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 90 Das Property "LastAccessResult" ist ein Feld von Strukturen "RfidLastAccessResult". Ein Feldeintrag bzw. eine Struktur trägt die Informationen für einen Transponder, auf den durch das Kommando "Command" zugegriffen wurde. Wurde durch das Kommando auf mehrere Transponder zugegriffen, hat das Feld mehrere Einträge. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 91: Timestamp
Tabelle 8- 29 CodeType Datentyp CodeTypeDataType Beschreibung Zeigt das eingestellte Format des "Identifier" als String. Mögliche Werte • RAW:BYTES • RAW:STRING • Tabelle 8- 30 Timestamp Datentyp UtcTime Beschreibung Zeitpunkt des letzten Transponder-Zugriffs Mögliche Werte Beispiel: 2018-05-29T08:29:15.812Z SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 92 Leistung mit der das letzte Kommando auf dem Transponder ausgeführt wurde. Diese Variable wird ausschließlich von UHF- Readern unterstützt. Mögliche Werte Dezimalzahl für die Leistung in [dB] Schrittweite: 0,25 dB • • 5.00 ... 33.00 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 93 • Linear_vertical • Linear_horizontal Tabelle 8- 37 Strength Datentyp Int32 Beschreibung RSSI-Wert mit dem das letzte Kommando auf dem Transponder ausgeführt wurde. Diese Variable wird ausschließlich von UHF- Readern unterstützt. Mögliche Werte 0 ... 255 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 94: Autoidlastlogentryevent
Dieses Property ist geerbt von "AutoIdDiagnosisEvent". Das geerb- te Standard-Property "SourceName" von "BaseEvent" enthält den BrowseName der Lesestelle, über die das Event übermittelt wur- Mögliche Werte Beispiel: SIMATIC_RF360R (192.168.0.254) Der Text des Logbuch-Eintrages ist im vom "BaseEvent" geerbten Property "Message" hinterlegt. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 95: Instandhalten Und Warten
• über die LED-Anzeigen der Reader • über SNMP • über das WBM • über das TIA Portal (STEP 7 Basic / Professional) • über XML • über OPC UA Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 96: Diagnose Über Die Led-Anzeige
• Zeigt an, ob eine Kommunikation zum Reader stattfindet und ob ein Reader-Fehler vorliegt. • Zeit im Modus "Einrichten" an, wie gut die Kommunikati- onsqualität zwischen Reader und Transponder ist. Bild 9-1 LED-Anzeigen des Readers SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 97 Es wurde kein Verbindungskabel angeschlossen. Der Blinktest zur Reader-Identifizierung wird durchgeführt. Gleichzeitig blinken auch die LEDs der Betriebs- und Status-LED-Anzeige. • LED-Test während der Reader sich im Hochlauf befindet. • Es liegt eine Verbindung vor. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 98: Diagnose Über Snmp
Über SNMP stehen Ihnen umfassende Diagnosemöglichkeiten der Netzwerkfunktionen des Readers zur Verfügung. Folgende Diagnosemöglichkeiten (MIBs) werden von den Readern unterstützt: • automationSimaticNet.mib • automationSnSystem.mib • automationSystem.mib • IEC-62439.mib • IP.mib • LLDP-EXT-DOT1.mib • LLDP-EXT-DOT3.mib • LLDP-EXT-PNO.mib • LLDP.mib SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 99: Diagnose Über Das Wbm
9.1 Diagnose • RFC1213.mib • SNMPv2.mib • SNMPv2Smi.mib Die zu den Readern passenden MIB-Dateien finden Sie auf den Seiten des Siemens Industry Online Supports (https://support.industry.siemens.com/cs/ww/de/view/67637278) (automation-MIBs) oder auf den Seiten der PROFINET-Nutzerorganisation (https://www.profibus.com/download/profinet-specification/) (LLDP-MIBs). Die Reader unterstützen das SNMPv1-Protokoll. SNMP ist ab Werk aktiviert. Informationen zu SNMP finden Sie im Kapitel "Der Menüpunkt "Einstellungen - Kommunikation"...
Seite 100: Vorgehensweise
– Unter dem Eintrag "Diagnosestatus" werden aktuelle Status-Informationen des Readers angezeigt. – Unter dem Eintrag "Kanaldiagnose" werden aktuelle Diagnose-Informationen der Reader-Schnittstelle angezeigt. – Unter dem Eintrag "PROFINET-Schnittstelle" werden Status-Informationen und weitere Informationen der PROFINET-Schnittstelle angezeigt. Bild 9-2 Anzeige der Diagnoseinformationen des Readers SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 101: Diagnose Mit Aktivierten Diagnosealarmmeldungen
Mithilfe von STEP 7 Basic / Professional können Sie auswählen, welche Diagnosealarme/- meldungen Ihnen angezeigt werden sollen. Um die Diagnosealarme/-meldungen zu aktivierten/deaktivieren, gehen Sie wie folgt vor: "Gerätesicht > Geräteübersicht > Reader-Modul > Allgemein > Baugruppenparameter > Diagnosemeldungen" SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 102: Diagnosemeldungen
Das Ereignis steht nicht mehr an. Bei Ereignissen, die nur einen Augenblick anstehen - z. B. Soft Errors -, wird die Rücknahme um 3 Sekunden verzögert. Weitere Informationen Detaillierte Informationen zur Diagnose am PROFINET IO sind im Handbuch "SIMATIC PROFINET Systembeschreibung (https://support.industry.siemens.com/cs/ww/de/view/19292127)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 103: Fehlermeldungen
Projektierungsfehler: Der zu bearbeitende Datensatz ist zu groß (im dynamischen Betrieb). 0xE1FE0300 Adressfehler Der Adressbereich des Transponders wird überschritten. Mögliche Ursachen: • Anfangsadresse beim Befehlsstart ist falsch aufgesetzt. • Falscher Transponder-Typ • Der zu schreibende Bereich ist schreibgeschützt. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 104 Die Verifikation der geschriebenen Transponder-Daten ist fehlgeschlagen. Mögliche Ursachen: • Transponder ist defekt. • Transponder befindet sich im Grenzbereich. 0xE1FE8400 Allgemeiner Transponder-Fehler 0xE1FE8500 Der Transponder hat zu wenig Leistung, um den Befehl auszuführen. Mögliche Ursachen: • Transponder befindet sich im Grenzbereich. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 105 Mehr als ein Transponder befindet sich im Übertragungsfenster. 0xE2FE8800 Allgemeiner Funkprotokoll-Fehler 0xE3FE0100 Der Dateiname ist nicht zulässig. 0xE3FE0200 Die Datei existiert nicht. 0xE4FE0100 Warnung bei niedriger Spannungsversorgung Die Versorgungsspannung ist dem unteren Grenzwert sehr nahe. 0xE4FE0200 Hardware-Fehler SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 106 Der UDT dieses Geräts wurde durch andere Programmteile überschrieben. – Überprüfen Sie die Parametrierung des Geräts im UDT. – Überprüfen Sie den Befehl des Ident-Profil, der zu diesem Fehler führt. – Führen Sie nach der Fehlerbehebung den Befehl "INIT" durch. – SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 107 0xE5FE0A00 Der Befehlscode "CMD" und die entsprechende Bestätigung stimmen nicht überein. Hierbei kann es sich um einen Software- oder Synchronisationsfehler handeln, der im Normalbetrieb nicht auftreten kann. 0xE5FE0B00 Falsche Reihenfolge der Quittungstelegramme (TDB / DBN) SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 108 Ein nicht interpretierbarer XML-Befehl wurde an den Reader gesendet oder das Ident-Profil sen- det einen nicht interpretierbaren Befehl an den Reader. Mögliche Ursachen: • Der Baustein "AdvancedCmd" wurde mit einem falschen "CMD" versorgt. • Der Eingang "CMD" des Bausteins "AdvancedCmd" wurde überschrieben. 0xE6FE0200 Ungültiger Kommandoindex (CI) SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 109 Befehl wird wieder regulär vom Reader/Kommunikationsmodul ausgeführt. • Sie können diesen Fehlerzustand mit Hilfe eines "INIT" zurücksetzen. • Im Parameter "OPT1" ist das Bit 2 gesetzt und es befindet sich kein Transponder im Übertra- gungsfenster. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 110 Erlaubter Index liegt in den Bereichen "101 ... 108" und "-20401 ... -20418". 0xE7FE0700 Der Reader bzw. das Kommunikationsmodul antwortet nicht auf "INIT" (in zyklischer Statusmel- dung wird "INIT_ACTIVE" erwartet). Weiteres Vorgehen: • Überprüfen Sie den Adress-Parameter "LADDR". 0xE7FE0800 Zeitüberschreitung während des "INIT" (60 Sekunden) SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 111: Fehlermeldungen Über Das Wbm Auslesen
WBM-Projektierung unter "Einstellungen - Allgemein" der Haken bei "ERRORS" gesetzt wurde. Weitere Informationen zum "Logbuch" finden Sie im Kapitel "Der Menüpunkt "Diagnose - Logbuch" (Seite 54)". 9.2.3 XML-Fehlermeldungen Eine Liste der möglichen XML-Fehlercodes finden Sie im Handbuch "XML-Programmierung für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/view/109781631)". SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 112: Opc Ua-Fehlermeldungen
Der adressierte Speicherbereich ist beim aktuellen Transponder nicht verfügbar. good OUT_OF_RANGE_ Adressfehler ERROR Der Adressbereich des Transponders wird überschritten. Mögliche Ursachen: • Anfangsadresse beim Befehlsstart ist falsch aufgesetzt. • Falscher Transponder-Typ • Der zu schreibende Bereich ist schreibgeschützt. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 113 RF_COMMUNICATION_ Die ausgewählte Frequenz ist nicht aktiviert. ERROR good RF_COMMUNICATION_ Das Trägersignal ist nicht aktiviert. ERROR good RF_COMMUNICATION_ Allgemeiner Funkprotokoll-Fehler ERROR good DEVICE_FAULT Fehler bei der Spannungsversorgung Die Versorgungsspannung ist dem unteren Grenzwert sehr nahe. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 114 Configura- tion Error BadInvalid Ein Parameter fehlt. Argument BadInvalid Der Parameter hat ein ungültiges Format. Argument BadInvalid Der Parameter-Typ ist ungültig. Argument BadInvalid Unbekannter Parameter. Argument Der Befehl bzw. das Telegramm hat ein ungültiges Format. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 115: Firmware-Update
Nachdem das Update abgeschlossen ist, wird der Reader neu gestartet. Der Reader ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt. Beachten Sie, dass nach einem Firmware-Update der Hochlaufprozess ca. 1 Minute dauert. Nach dem Neustart ist die aktualisierte Firmware aktiv. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 116: Firmware-Update Über Tia Portal (Step 7 Basic / Professional) Durchführen
5. Wählen Sie den Eintrag "Funktionen > Firmware-Update via Web Interface". 6. Klicken Sie auf die Schaltfläche "Webdiagnose". Reaktion: Das WBM des Readers wird in Ihrem Webbrowser geöffnet. 7. Setzen Sie das Firmware-Update fort, wie im Kapitel "Firmware-Update über das WBM durchführen (Seite 115)" beschrieben. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 117: Werkseinstellungen
Nach dem Zurücksetzen wird der Reader neu gestartet. Der Reader ist betriebsbereit, wenn die "R/S"-LED grün leuchtet/blinkt. Nach dem Neustart des Readers müssen Sie dem Reader ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 118: Werkseinstellungen Über Sinec Pni Zurücksetzen
Nach dem Zurücksetzen wird der Reader neu gestartet. Der Reader ist betriebsbereit, wenn die "R/S"-LED grün leuchtet/blinkt. Nach dem Neustart des Readers müssen Sie dem Reader ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 119: Werkseinstellungen Hardware-Seitig Zurücksetzen
Beachten Sie, dass durch das Zurücksetzen auf die Werkseinstellungen auch die IP-Adresse des Readers zurückgesetzt wird. In den Werkseinstellungen wird die IP-Adresse über einen DHCP-Server bezogen. Nach dem Neustart des Readers müssen Sie dem Reader ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 120: Baugruppentausch
Reader wiederherzustellen, stehen Ihnen folgende Optionen zur Verfügung: • mit Hilfe des TIA Portal (ab STEP 7 Basic / Professional V17) in einem STEP 7-Projekt • mit Hilfe des WBM auf Ihrem PC Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 121: Konfiguration Sichern
• Im Eintrag "PROFINET-Schnittstelle [X1]" ist die korrekte IP-Adresse des Readers eingetragen. • Benutzername und dazugehöriges Passwort sind korrekt eingetragen. • Der eingetragene Benutzer hat die nötigen Rechte, um den Down-/Upload durchzuführen (siehe Kapitel "Der Menüpunkt "Benutzerverwaltung" (Seite 60)"). SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 122: Baugruppentausch Durchführen
Montage und dem Anschließen entsprechend den darin enthaltenen Beschreibungen vor. ACHTUNG Konfigurierung sichern Beachten Sie, dass Sie vor einem Baugruppentausch die auf dem Reader hinterlegte Konfiguration sichern, um diese nach dem Baugruppentausch auf den neu angeschlossenen Reader übertragen zu können. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 123: Baugruppentausch Mit Automatischer Gerätenamevergabe
• Die PROFINET-Topologie wurde projektiert. • In den PROFINET-Einstellungen der Baugruppe ist die Option "Gerätetausch ohne Wechselmedium" aktiviert. • Der neue Reader ist im Zustand der Werkseinstellung, d. h. es wurde kein Gerätename und keine IP-Adresse vergeben. SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 125: Syslog-Meldungen
B. über NTP (Wert "1" = synchronisiert; Wert "0" = nicht synchronisiert). sysUpTime Der Parameter "sysUpTime" ist eine Metainformation über die Meldung. Er gibt die Zeit (in Hundertstelsekunden) seit der letzten Neuinitialisierung des Netzwerkverwal- tungsteils des Systems an. MESSAGE Meldung als ASCII-String (Englisch) SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 126: Variablen In Syslog-Meldungen
Administrator | User | OPC {Time se- Sekundenanzahl cond} {Max sessi- Maximale Anzahl der Sitzungen ons} {Url} URL des Webservers, auf den zugegriffen wurde. /Engineering/Reset2Factor y?r=0.685644556250803 {Config de- Zeichenkette (mit Leerzeichen) für die Konfiguration. Power tail} SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 127: Liste Der Syslog-Meldungen
Standardnutzer ist angemeldet über die IP-Adresse. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: n/a (NERC-CIP 007-R5) Nutzerkontenverwaltung Meldungstext Authentication was enabled. Beispiel Authentication was enabled. Erläuterung Authentifizierung wurde aktiviert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.3 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 128: Durchsetzung Der Autorisierung
Durchsetzung der Autorisierung Meldungstext {Protocol}: User {User}: Access to url {url} denied. Beispiel WBM: User admin: Access to url /Engineering/Reset2Factory?r=0.6856445562508033 denied. Erläuterung Zugriff auf Web-Ressource wurde verweigert. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 2.1 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 129: Sitzungssperrung
IEC 62443-3-3 Reference: SR 2.12 Meldungstext {Protocol}: User {User name} has changed {Config detail} configuration. Beispiel OPC: User admin has changed Power configuration. Erläuterung Benutzer hat bestimmte Konfiguration geändert. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: SR 2.12 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 130: Software- Und Informationsintegrität
Firmware erfolgreich aktiviert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 Meldungstext {Protocol}: Firmware activation failed. Beispiel WBM: Firmware activation failed. Erläuterung Firmware-Aktivierung fehlgeschlagen. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
Seite 131: Service & Support
Service & Support Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum •...
Seite 132 Service & Support SIMATIC RF360R Projektierungshandbuch, 02/2021, C79000-G8900-C629-01...
