102 Elektrische Installation

Messung der Isolation

￭

Messung der Isolation des Frequenzumrichters

WARNUNG!
Führen Sie keine Isolations- oder Spannungsfestigkeitsprüfungen am
Frequenzumrichter durch, denn diese Tests können den Frequenzumrichter
beschädigen. An jedem Frequenzumrichter wurde eine Isolationsprüfung zwischen
dem Hauptkreis und dem Gehäuse ab Werk durchgeführt. Außerdem gibt es im
Inneren des Frequenzumrichters Spannungsbegrenzungsschaltungen, die die
Prüfspannung automatisch reduzieren.
￭

Messung der Isolation des Spannungsversorgungskabels

Bevor Sie das Spannungsversorgungskabel an den Frequenzumrichter anschließen, messen
Sie seine Isolierung gemäß den örtlichen Vorschriften.
￭

Messen Sie die Isolation des Motorkabels

WARNUNG!
Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die
Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen
oder Schäden an den Geräten führen.
Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt
werden.
1. Führen Sie die in Abschnitt
Installation (Seite 18)
2. Stellen Sie sicher, dass das Motorkabel von den Ausgangsklemmen des
Frequenzumrichters abgeklemmt ist.

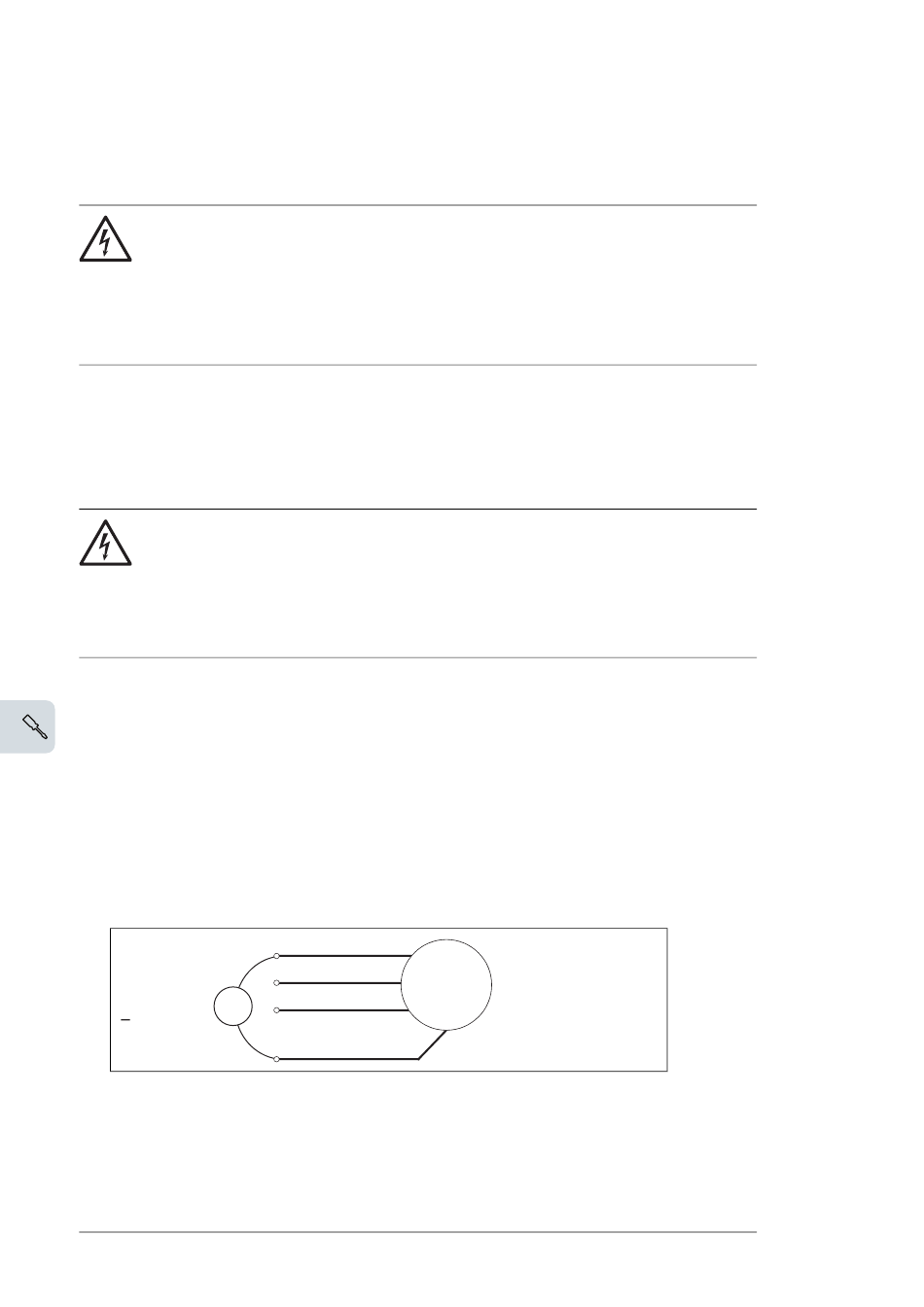

3. Messen Sie den Isolationswiderstand zwischen jeder Phase und der Schutzerde mit
einer Messspannung von 1000 V DC. Der Isolationswiderstand eines ABB-Motors muss
100 MOhm überschreiten (Referenzwert bei 25 °C bzw. 77 °F). Den Isolationswiderstand
anderer Motoren entnehmen Sie bitte der Anleitung des Herstellers.
Hinweis: Feuchtigkeit im Inneren des Motorgehäuses verringert den
Isolationswiderstand. Wenn Sie glauben, dass sich Feuchtigkeit im Motor befindet,
trocknen Sie den Motor und führen Sie die Messung erneut durch.
1000 V DC,
ohm
> 100 Mohm
￭ Messen der Isolation des Bremswiderstands und des
Widerstandskabels
Befolgen Sie die Anweisungen in Abschnitt
prüfen (Seite 246).
Sicherheitsanweisungen für die elektrische
beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.
U1
V1
W1
PE
Die Isolation des Bremswiderstands-Schaltkreises
U1-PE, V1-PE, W1-PE
M
3~
