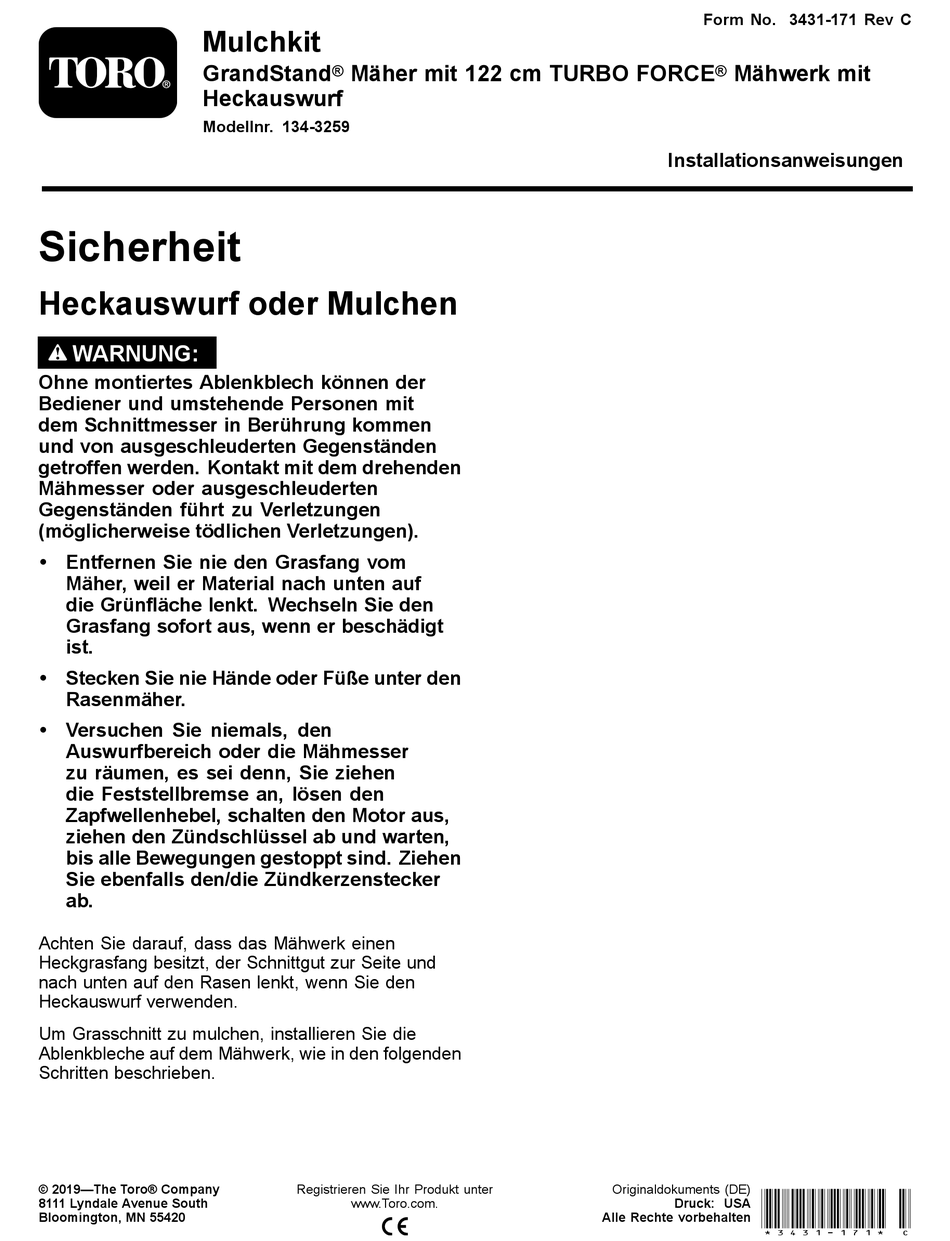

Mulchkit
GrandStand
Heckauswurf
Modellnr. 134-3259
Sicherheit
Heckauswurf oder Mulchen
WARNUNG:
Ohne montiertes Ablenkblech können der
Bediener und umstehende Personen mit
dem Schnittmesser in Berührung kommen
und von ausgeschleuderten Gegenständen
getroffen werden. Kontakt mit dem drehenden
Mähmesser oder ausgeschleuderten
Gegenständen führt zu Verletzungen
(möglicherweise tödlichen Verletzungen).
• Entfernen Sie nie den Grasfang vom
Mäher, weil er Material nach unten auf
die Grünfläche lenkt. Wechseln Sie den
Grasfang sofort aus, wenn er beschädigt
ist.
• Stecken Sie nie Hände oder Füße unter den
Rasenmäher.
• Versuchen Sie niemals, den
Auswurfbereich oder die Mähmesser
zu räumen, es sei denn, Sie ziehen
die Feststellbremse an, lösen den
Zapfwellenhebel, schalten den Motor aus,
ziehen den Zündschlüssel ab und warten,
bis alle Bewegungen gestoppt sind. Ziehen
Sie ebenfalls den/die Zündkerzenstecker
ab.
Achten Sie darauf, dass das Mähwerk einen
Heckgrasfang besitzt, der Schnittgut zur Seite und
nach unten auf den Rasen lenkt, wenn Sie den
Heckauswurf verwenden.
Um Grasschnitt zu mulchen, installieren Sie die
Ablenkbleche auf dem Mähwerk, wie in den folgenden
Schritten beschrieben.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Mäher mit 122 cm TURBO FORCE
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3431-171 Rev C
®
Mähwerk mit
Installationsanweisungen
Originaldokuments (DE)
Alle Rechte vorbehalten *3431-171* C
Druck: USA
