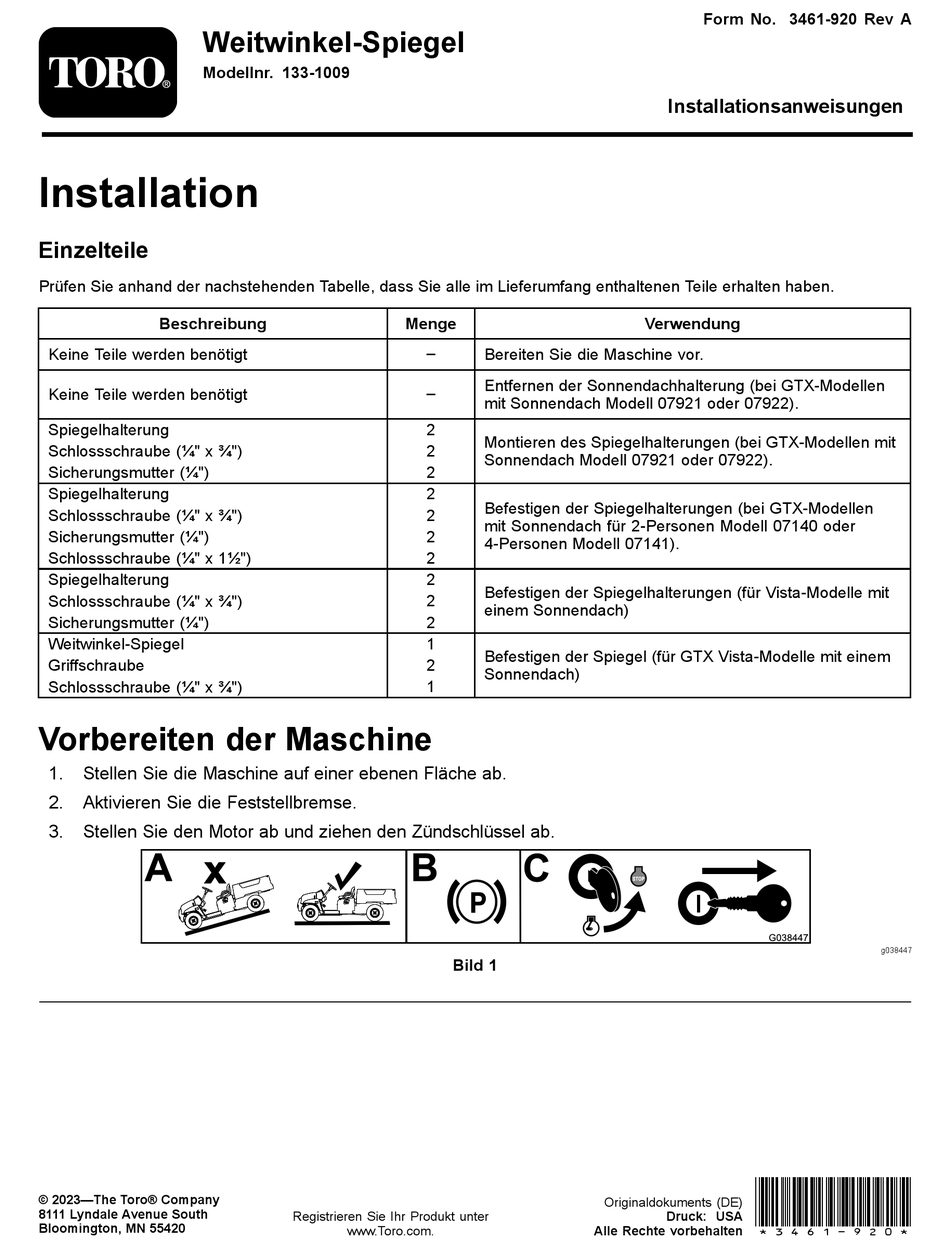

Toro 133-1009 Installationsanweisungen

Weitwinkel-Spiegel
Modellnr. 133-1009
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Spiegelhalterung
Schlossschraube (¼" x ¾")
Sicherungsmutter (¼")
Spiegelhalterung
Schlossschraube (¼" x ¾")
Sicherungsmutter (¼")
Schlossschraube (¼" x 1½")
Spiegelhalterung
Schlossschraube (¼" x ¾")
Sicherungsmutter (¼")
Weitwinkel-Spiegel
Griffschraube
Schlossschraube (¼" x ¾")
Vorbereiten der Maschine
1. Stellen Sie die Maschine auf einer ebenen Fläche ab.
2. Aktivieren Sie die Feststellbremse.
3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
–
2
2
2
2
2
2
2
2
2
2
1
2
1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Verwendung
Bereiten Sie die Maschine vor.
Entfernen der Sonnendachhalterung (bei GTX-Modellen
mit Sonnendach Modell 07921 oder 07922).
Montieren des Spiegelhalterungen (bei GTX-Modellen mit
Sonnendach Modell 07921 oder 07922).
Befestigen der Spiegelhalterungen (bei GTX-Modellen
mit Sonnendach für 2-Personen Modell 07140 oder
4-Personen Modell 07141).
Befestigen der Spiegelhalterungen (für Vista-Modelle mit
einem Sonnendach)
Befestigen der Spiegel (für GTX Vista-Modelle mit einem
Sonnendach)
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3461-920 Rev A
Installationsanweisungen
*3461-920*
Druck: USA
g038447
