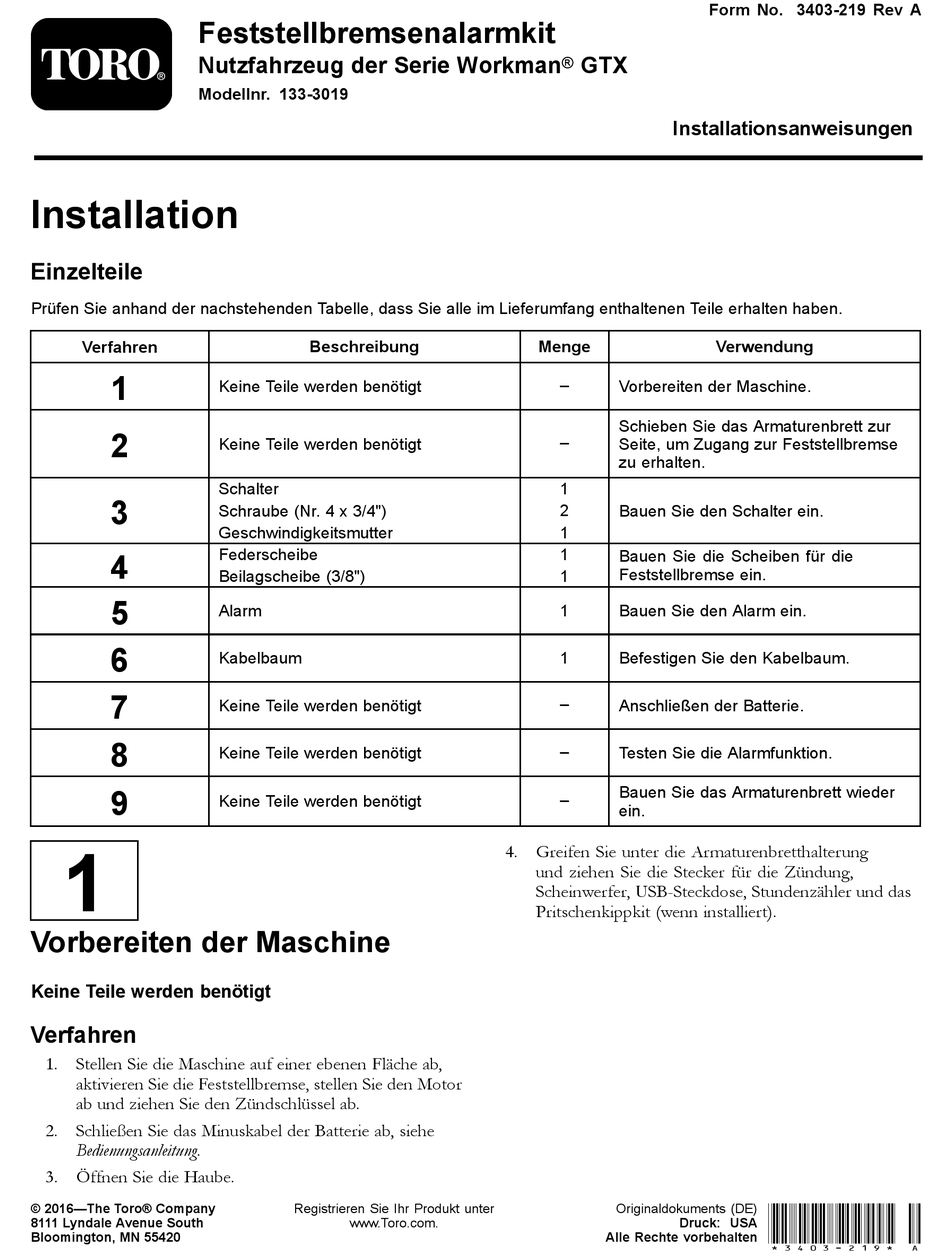

Feststellbremsenalarmkit
Nutzfahrzeug der Serie Workman
Modellnr. 133-3019
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
7
8
9
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
aktivieren Sie die Feststellbremse, stellen Sie den Motor
ab und ziehen Sie den Zündschlüssel ab.
2. Schließen Sie das Minuskabel der Batterie ab, siehe
Bedienungsanleitung.
3. Öffnen Sie die Haube.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Schalter
Schraube (Nr. 4 x 3/4")
Geschwindigkeitsmutter
Federscheibe
Beilagscheibe (3/8")
Alarm
Kabelbaum
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
GTX
Installationsanweisungen
Menge
–
Vorbereiten der Maschine.
Schieben Sie das Armaturenbrett zur
–
Seite, um Zugang zur Feststellbremse
zu erhalten.
1
2
Bauen Sie den Schalter ein.
1
1
Bauen Sie die Scheiben für die
Feststellbremse ein.
1
1
Bauen Sie den Alarm ein.
1
Befestigen Sie den Kabelbaum.
–
Anschließen der Batterie.
–
Testen Sie die Alarmfunktion.
Bauen Sie das Armaturenbrett wieder
–
ein.
4. Greifen Sie unter die Armaturenbretthalterung
und ziehen Sie die Stecker für die Zündung,
Scheinwerfer, USB-Steckdose, Stundenzähler und das
Pritschenkippkit (wenn installiert).
Alle Rechte vorbehalten *3403-219* A
Originaldokuments (DE)
Druck: USA
Form No. 3403-219 Rev A
