2 Automatisierungslösung

2.4 Data Logging

2.4 Data Logging
Ein Data Log ist ein Datenbereich im Ladespeicher oder auf der Memory Card in
den Prozesswerte geschrieben werden können. Das Speichern der Data Logs
erfolgt im CSV-Format (Comma Separated Value). Wenn die Steuerung über die
PROFINET-Schnittstelle mit einem PC verbunden ist, können Sie mit einem
Webbrowser über den Webserver der SIMATIC S7-1200 auf die Data Logs
zugreifen und diese z. B. in einer Excel-Tabelle aufbereiten und darstellen. Der
Zugriff ist sowohl im RUN- als auch im STOP-Zustand der CPU möglich.
Bei einem Steuerungsneustart wird mit der Anweisung „DataLogCreate" ein Data
Log angelegt, sofern noch keines existiert. Existiert es bereits, so wird es mit
„DataLogOpen" geöffnet. Jeweils am Ende der Messperiode wird mit
„DataLogWrite" der auf die Messperiode bezogene Gesamtleistungs-Mittelwert
P (t ) in das Data Log geschrieben. Die Anzahl der Prozesswerte die in das
av m
Data Log geschrieben werden sollen, ist vom Anwender parametrierbar. Begrenzt
ist die Größe des Data Logs durch die Größe des Ladespeichers bzw. der Memory
Card. Die Organisation entspricht einem Ringpuffer.

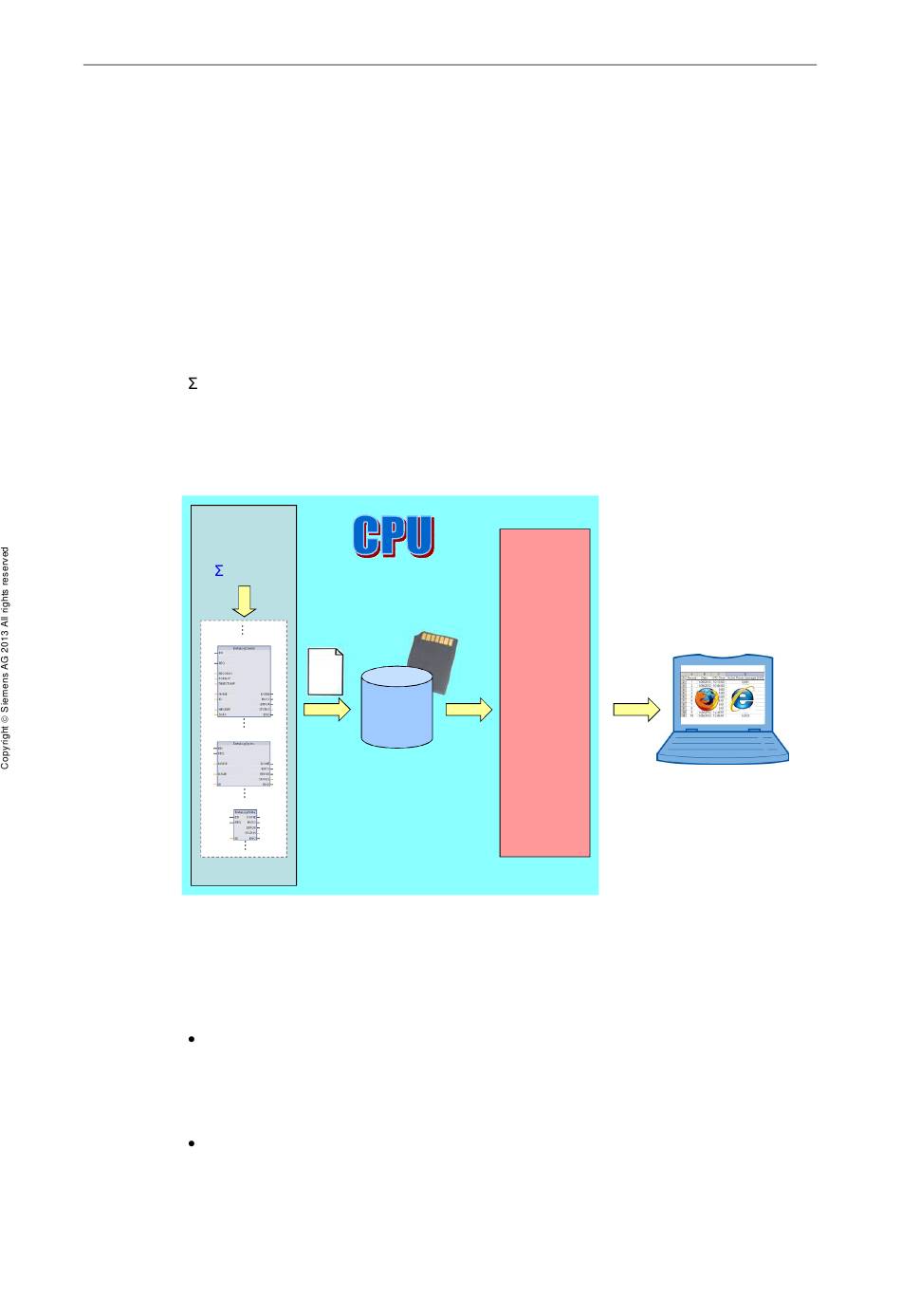

Abbildung 2-7: Data Logging
Anwender
programm
P (t
av m
DataLogCreate
DataLogOpen
DataLogWrite
2.5

Fehlermeldungen

Folgende, nicht quittierpflichtige Fehler werden mit Zeitstempel in einen
Meldepuffer geschrieben und in einer Meldeanzeige am KTP600 angezeigt. Die
Fehlertexte sind im TIA-Portal editierbar:
Kommunikationsfehler
Die Kommunikation ist als Schrittkette realisiert. Dauert ein Schritt der
Kommunikation (z. B. Warten auf „Verbindung aufgebaut", Warten auf
„Datenempfang abgeschlossen", etc.) länger als eine parametrierte Zeit, so
wird für das entsprechende SENTRON PAC ein Fehler gemeldet.
Kein Verbraucher zum Abschalten verfügbar
Steht in der Prioritätenliste kein Verbraucher mehr zum Abschalten zur
Verfügung, da bereits alle schaltbaren Verbraucher durch das System
14
)
.csv
Ladespeicher
Webserver
