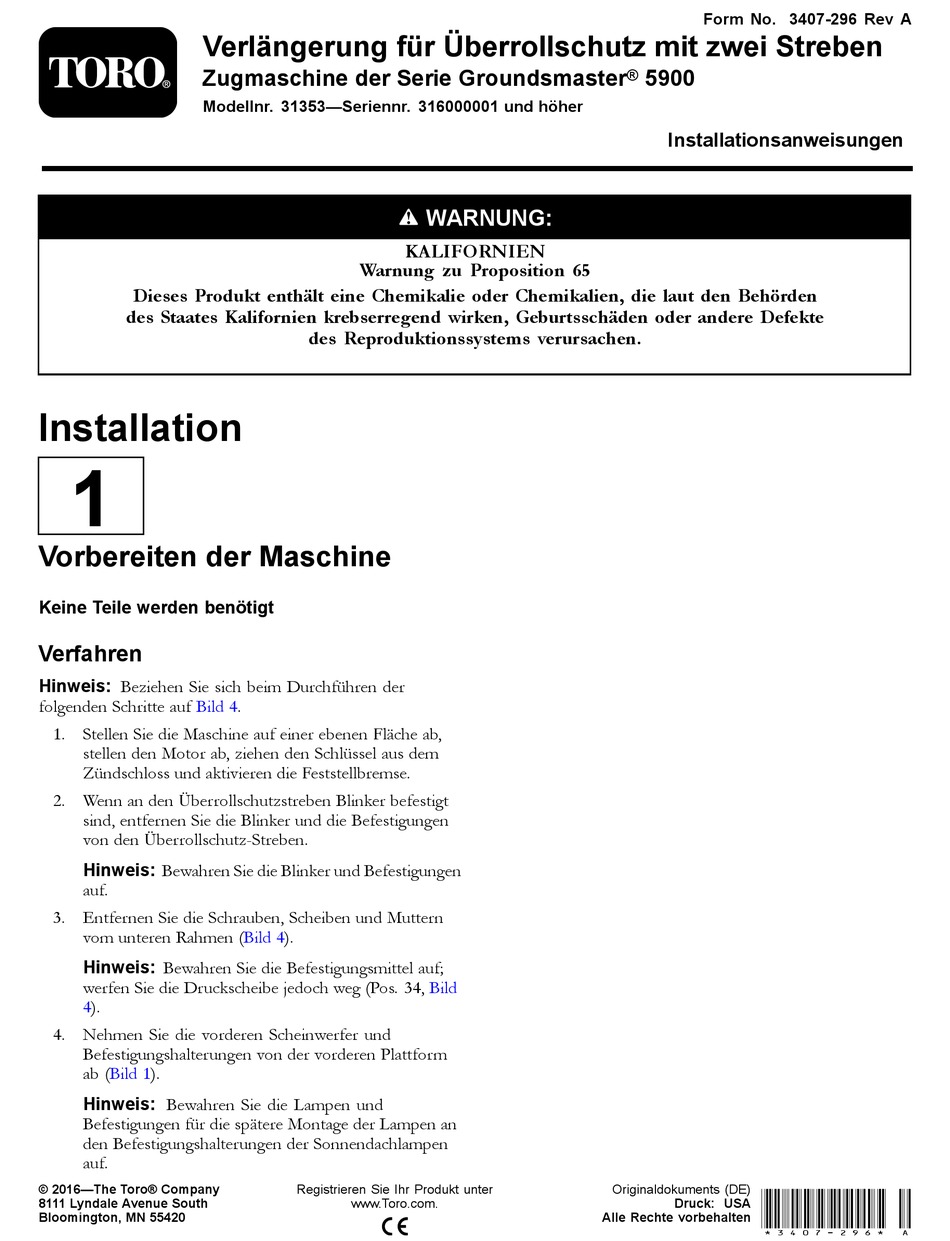

Verlängerung für Überrollschutz mit zwei Streben
Zugmaschine der Serie Groundsmaster
Modellnr. 31353—Seriennr. 316000001 und höher
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Installation
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
Hinweis: Beziehen Sie sich beim Durchführen der
folgenden Schritte auf
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
stellen den Motor ab, ziehen den Schlüssel aus dem
Zündschloss und aktivieren die Feststellbremse.
2. Wenn an den Überrollschutzstreben Blinker befestigt
sind, entfernen Sie die Blinker und die Befestigungen
von den Überrollschutz-Streben.
Hinweis: Bewahren Sie die Blinker und Befestigungen
auf.
3. Entfernen Sie die Schrauben, Scheiben und Muttern
vom unteren Rahmen
Hinweis: Bewahren Sie die Befestigungsmittel auf;
werfen Sie die Druckscheibe jedoch weg (Pos. 34,
4).
4. Nehmen Sie die vorderen Scheinwerfer und
Befestigungshalterungen von der vorderen Plattform
ab
(Bild
1).
Hinweis: Bewahren Sie die Lampen und
Befestigungen für die spätere Montage der Lampen an
den Befestigungshalterungen der Sonnendachlampen
auf.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
4.
(Bild
4).
Registrieren Sie Ihr Produkt unter
www.Toro.com.
WARNUNG:
Alle Rechte vorbehalten
Form No. 3407-296 Rev A
®
5900
Installationsanweisungen
Originaldokuments (DE)
*3407-296* A
Druck: USA
