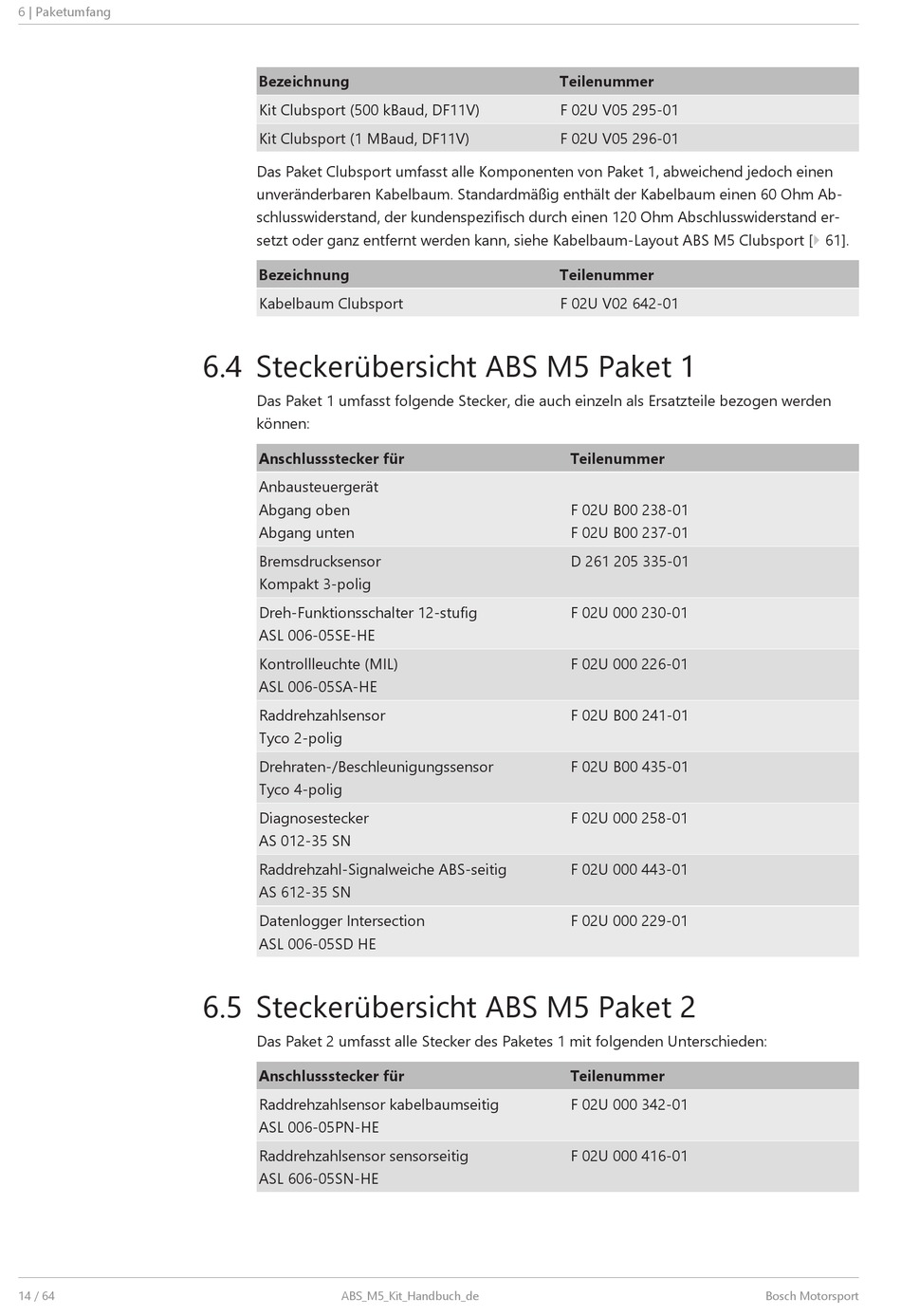

6 | Paketumfang
14 / 64
Bezeichnung
Kit Clubsport (500 kBaud, DF11V)
Kit Clubsport (1 MBaud, DF11V)
Das Paket Clubsport umfasst alle Komponenten von Paket 1, abweichend jedoch einen
unveränderbaren Kabelbaum. Standardmäßig enthält der Kabelbaum einen 60 Ohm Ab-
schlusswiderstand, der kundenspezifisch durch einen 120 Ohm Abschlusswiderstand er-
setzt oder ganz entfernt werden kann, siehe Kabelbaum-Layout ABS M5 Clubsport [} 61].
Bezeichnung
Kabelbaum Clubsport
6.4 Steckerübersicht ABS M5 Paket 1
Das Paket 1 umfasst folgende Stecker, die auch einzeln als Ersatzteile bezogen werden
können:
Anschlussstecker für
Anbausteuergerät
Abgang oben
Abgang unten
Bremsdrucksensor
Kompakt 3-polig
Dreh-Funktionsschalter 12-stufig
ASL 006-05SE-HE
Kontrollleuchte (MIL)
ASL 006-05SA-HE
Raddrehzahlsensor
Tyco 2-polig
Drehraten-/Beschleunigungssensor
Tyco 4-polig
Diagnosestecker
AS 012-35 SN
Raddrehzahl-Signalweiche ABS-seitig
AS 612-35 SN
Datenlogger Intersection
ASL 006-05SD HE
6.5 Steckerübersicht ABS M5 Paket 2
Das Paket 2 umfasst alle Stecker des Paketes 1 mit folgenden Unterschieden:
Anschlussstecker für
Raddrehzahlsensor kabelbaumseitig
ASL 006-05PN-HE
Raddrehzahlsensor sensorseitig
ASL 606-05SN-HE
ABS_M5_Kit_Handbuch_de
Teilenummer
F 02U V05 295-01
F 02U V05 296-01
Teilenummer
F 02U V02 642-01
Teilenummer
F 02U B00 238-01
F 02U B00 237-01
D 261 205 335-01
F 02U 000 230-01
F 02U 000 226-01
F 02U B00 241-01
F 02U B00 435-01
F 02U 000 258-01
F 02U 000 443-01
F 02U 000 229-01
Teilenummer
F 02U 000 342-01
F 02U 000 416-01
