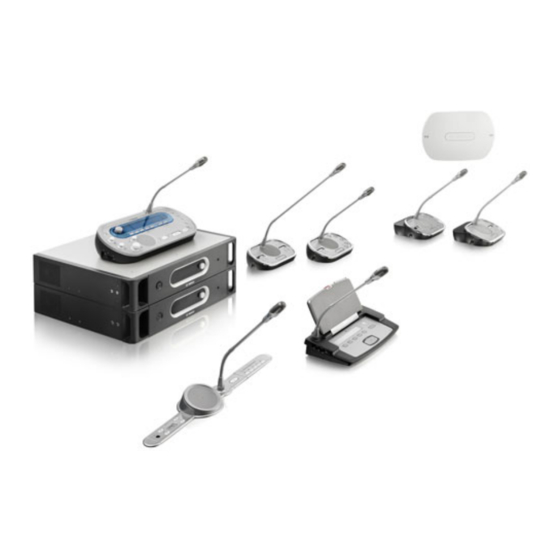

DCN Next Generation

DCN-NG

Bedienungsanleitung

Inhaltsverzeichnis

Inhaltszusammenfassung für Bosch DCN-NG

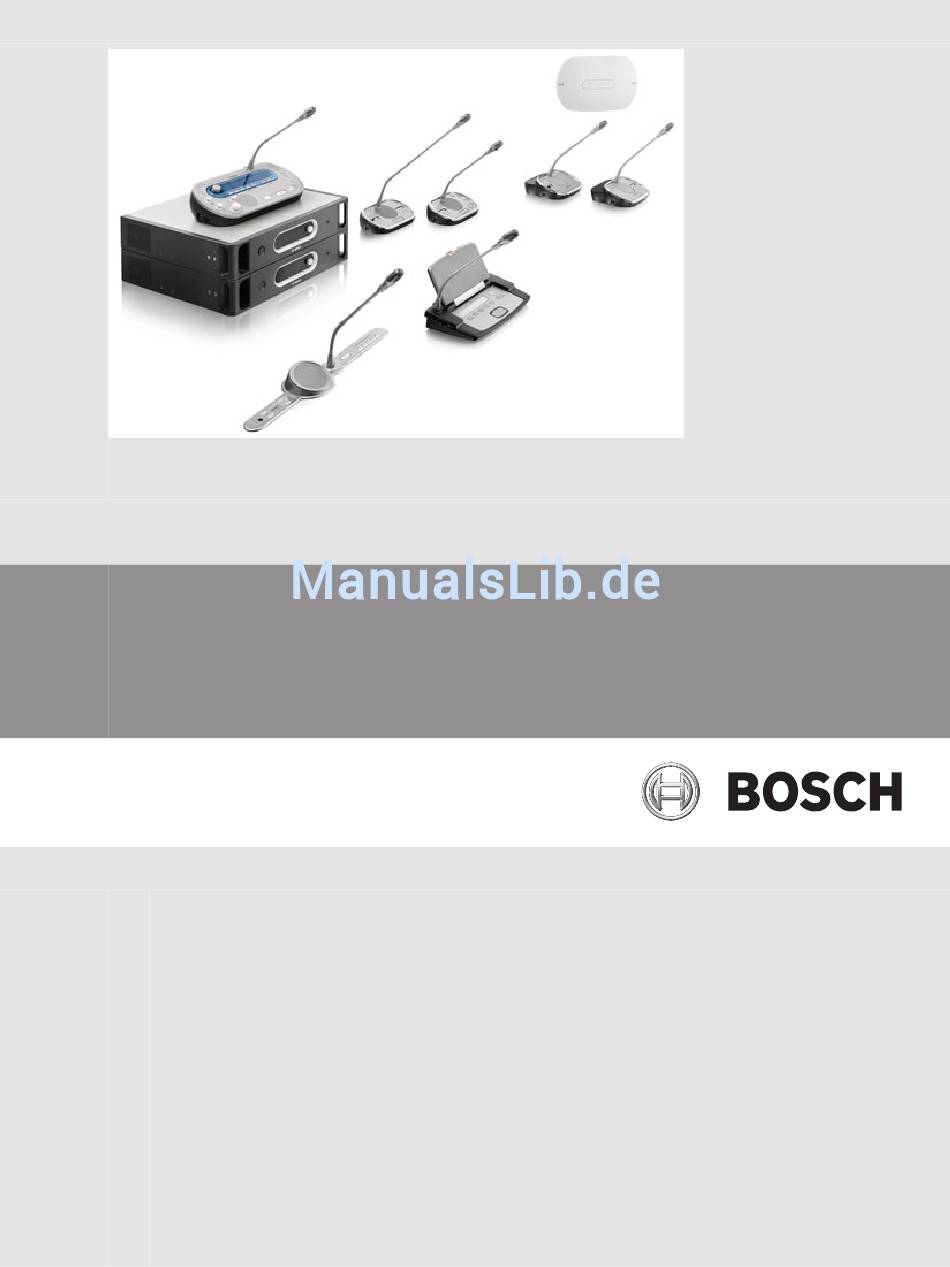

Seite 1 DCN Next Generation DCN-NG Bedienungsanleitung...
Seite 3: Inhaltsverzeichnis
Abdeckblenden DCN-FBP 3.26 Dolmetscherpulte DCN-IDESK 3.27 DCN-EPS (-UL, -JP) Externes Netzgerät 3.28 Hauptkabelverteiler LBB4114/00 3.29 Kabelanschlusseinheit LBB4115/00 3.30 Verlängerungskabel LBB4116 3.31 Verriegelungshülsen LBB4117/00 3.32 Kabelabschlussstecker LBB4118/00 3.33 Netzwerkverteiler PRS-NSP 3.34 Glasfaserschnittstelle PRS-FINNA Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 4 4.6.3 Dolmetscherkabinen Geräteeinrichtung 4.7.1 Allgemeines 4.7.2 Kabel 4.7.3 Temperatur 4.7.4 Belüftung 4.7.5 Akustische Rückkopplung Installation 19-Zoll-Einheiten Wireless Access Point DCN-WAP Concentus-Einheiten DCN-CON Diskussionseinheiten DCN-DIS und DCN-WD Akkuladegerät DCN-WCH05 DCN-Einbaugeräte Dolmetscherpulte DCN-IDESK 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 5 19-Zoll-Einheiten Zentrale Steuereinheiten DCN-CCU2 und DCN-CCUB2 Audioerweiterung LBB4402/00 Digitale Audioerweiterung PRS-4DEX4 CobraNet-Schnittstelle LBB4404/00 CobraNet Discovery CNConfig Wireless Access Point DCN-WAP 7.10 Concentus-Einheiten DCN-CON 7.11 Diskussionseinheiten DCN-DIS und DCN-WD 7.12 Doppeldelegiertenschnittstelle DCN-DDI Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 6 Mikrofone DCN-MIC 9.11 Einbaueinheiten DCN-F 9.12 Datenschnittstelle DCN-DDB Wartung 10.1 Reinigung 10.2 Lagerung 10.3 DCN-WLIION-Akku Technische Daten 11.1 Technische Daten des Systems 11.1.1 Übertragungswege 11.1.2 Kombinierte Geräte vom Eingang zum Ausgang 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 7 Tischgehäuse DCN-TTH 11.2.25 Felder DCN-FBP 11.2.26 Dolmetscherpulte DCN-IDESK 11.2.27 Externes Netzgerät DCN-EPS 11.2.28 Hauptkabelverteiler LBB4114/00 11.2.29 Kabelanschlusseinheit LBB4115/00 11.2.30 Verlängerungskabel LBB4116 11.2.31 Optische Netzwerkkabel LBB4416 11.2.32 Datenschnittstelle DCN-DDB 11.2.33 Chipkartenkodierer DCN-IDENC Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 8: Sicherheit
Bestimmungen in Übereinstimmung mit Abschnitt 15 der FCC-Richtlinien und RSS-210. Der Betrieb unterliegt folgenden Bedingungen: Dieses Gerät darf keine schädlichen Störungen verursachen. Dieses Gerät muss alle empfangenen Störungen akzeptieren, auch Störungen, die eine unerwünschte Funktion verursachen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 9 Ihrem Körper zu installieren und zu betreiben. Die Messsucher-Teile der DiskussionsEinheiten und des Wireless Access Point dürfen nicht mit einer anderen Antenne oder einer Sendeanlage zusammen aufgestellt und betrieben werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 10: Zu Diesem Handbuch
Die Nichtbeachtung der Warnung kann zu schweren Verletzungen oder Schäden am Gerät bzw. zu anderen Sachschäden führen. Gefahr! Die Nichtbeachtung der Warnung kann zu schweren bis tödlichen Verletzungen führen. Warnung! Gefahr durch elektrostatische Entladung (siehe Elektrostatische Entladungen, Seite 11). 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 11: Elektrostatische Entladungen
Leitende Ablagefächer Sensor für elektrostatische Spannung Baumwolloverall Leitende Bodenmatte Leitende Arbeitsstiefel/ Schuhabsatzerdungsschutz Leitender Schemel Erdungsband (Widerstand 0,5 bis 1,0 MΩ) Gemeinsamer Bezugspunkt Leitende Werkbankplatte Erdung der Stromversorgung Tabelle 2.1: Verhindern elektrostatischer Entladung Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 12: Umrechnungstabellen
1 hPa = 0,0145 psi (Pfund pro Quadratzoll) = Quadratzoll) Tabelle 2.4: Umrechnung von Druckeinheiten Hinweis! 1 hPa = 1 mbar °F = . °C + 32 °C = . (°F - 32) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 13: Systemübersicht
Zentrale Steuereinheiten, Audioerweiterungen, Integrus-Sender und/oder Wireless Access Point. – Drahtlose Diskussionseinheiten, drahtgebundene Diskussionseinheiten, Concentus- Einheiten, Einbaueinheiten und/oder Dolmetscherpulte. – Initialisierunggeräte, wie z. B. Doppeldelegiertenschnittstelle (DDI) und Stromversorgungs-Erweiterungseinheiten, Hauptkabelverteiler. Hinweis! Alle zugehörigen Informationen finden Sie im Integrus-Handbuch. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 14: Zentrale Steuereinheiten Dcn-Ccu2 Und Dcn-Ccub2
Remote-Controller oder – in einem System mit mehreren zentralen Steuereinheiten – an die zentrale Master-Steuereinheit. 11. RS-232 – Anschluss von Videokameras an die zentrale Steuereinheit. 12. Fehlerkontakt – Anschluss der zentralen Steuereinheit an Geräte zur Erfassung des Betriebszustands der zentralen Steuereinheit. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 15 DCN-CCUB2, Seite 190. – Betrieb: Zentrale Steuereinheiten DCN-CCU2 und DCN-CCUB2, Seite 243. – Fehlerbehebung: Zentrale Steuereinheit DCN-CCU2 und DCN-CCUB2, Seite 277. – Technische Daten: Zentrale Steuereinheiten DCN-CCU2 und DCN-CCUB2, Seite 293. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 16: Audio-E/A-Signalverteilung
Drahtlose Diskussionseinheiten, drahtgebundene Diskussionseinheiten, Concentus-Einheiten und/ oder Einbaueinheiten. Delegierte Mikrofone und Lautsprecher der D D D Diskussionseinheiten. Optische Einheit(en) Zentrale Steuereinheiten, Audioerweiterungen, Integrus-Sender und/oder Wireless Access Point. Dolmetschereinheit(en) Dolmetscherpult Mikrofon Kopfhörer Lautsprecher 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 17 An der zentralen Steuereinheit wird Folgendes eingestellt: – Der Lautstärkepegel. – Der Basspegel. – Der Höhenpegel. Im Delegiertenlautsprecher-Modus wird das Signal an Audioeingang 2 der zentralen Steuereinheit zur Saalsprache addiert. Ɖ Ɖ ¯ ¯ Bild 3.4: Delegiertenlautsprecher Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 18 Im Zuschaltungsmodus muss ein Gerät zwischen Audioausgang 2 und Audioeingang 2 der zentralen Steuereinheit installiert werden. Wenn kein Gerät angeschlossen ist, werden die Audiosignale von den Sprechstellen (Saalsprache) aus dem System heraus-, jedoch nicht wieder in das System zurückgeführt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 19 – Ein Telefonkoppler. – Zwei Systeme. Hinweis! Durch den Mix-Minus-Anschluss werden akustische Rückkopplungen verhindert. Ɖ Ɖ Bild 3.6: Mix-Minus Hinweis! Ein Telefonkoppler wird bei großen Entfernungen zwischen den beiden Systemen eingesetzt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 20 Systemen mit externer Saalsprache und DCN Integrus Dolmetschsendern das Signal- Rausch-Verhältnis verbessert werden. Das externe Gerät sollte an Ausgang 2 und Eingang 2 angeschlossen werden. Ɖ Ɖ Bild 3.7: Saalsprachenzuschaltung für Dolmetscher 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 21 Beschallung eingesetzt. Im Modus Lokale Saalsprache überträgt Audioausgang 2 der zentralen Steuereinheit nur das Saalsprachensignal der an die DCN-CCU2 angeschlossenen Einheiten. Auf diese Weise können die Audioausgänge 2 der Slave-CCUs an mehrere externe Beschallungsanlagen angeschlossen werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 22: Audioerweiterung Lbb4402
Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Anschluss: Audioerweiterung LBB4402/00, Seite 123. – Konfiguration: Audioerweiterung LBB4402/00, Seite 198. – Betrieb: Audioerweiterung LBB4402/00, Seite 250. – Fehlerbehebung: Audioerweiterung LBB 4402/00, Seite 283. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 23: Digitale Audioerweiterung Prs-4Dex4
Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Anschluss: Digitale Audioerweiterung PRS-4DEX4, Seite 126. – Konfiguration: Digitale Audioerweiterung PRS-4DEX4, Seite 201. – Betrieb: Digitale Audioerweiterung PRS-4DEX4, Seite 252. – Technische Daten: Digitale Audioerweiterung PRS-4DEX4, Seite 295. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 24: Cobranet-Schnittstelle Lbb4404
Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Anschluss: CobraNet-Schnittstelle LBB4404/00, Seite 128. – Konfiguration: CobraNet-Schnittstelle LBB4404/00, Seite 203. – Betrieb: CobraNet-Schnittstelle LBB4404/00, Seite 255. – Technische Daten: CobraNet-Schnittstelle LBB4404/00, Seite 296. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 25: Wireless Access Point Dcn-Wap
Konfiguration: Wireless Access Point DCN-WAP, Seite 213. – Betrieb: Wireless Access Point DCN-WAP, Seite 258. – Fehlerbehebung: Wireless Access Point DCN-WAP, Seite 283. – Technische Daten: Wireless Access Point DCN-WAP, Seite 296. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 26: Concentus-Einheiten Dcn-Con
Mit den Concentus-Einheiten (DCN-CON, DCN-CONCS und DCN-CONFF) können die Delegierten Beiträge zu einer Konferenz liefern. Über die Concentus-Vorsitzendeneinheit (DCN-CONCM) kann der Vorsitzende eine Konferenz überwachen und leiten. DCN-CON DCN-CONCS DCN-CONFF Bild 3.13: Draufsicht 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 27 DCN Next Generation Systemübersicht | de DCN-CONCS, DCN-CONFF 10 11 Bild 3.14: Seitenansicht Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 28 Kartenleser – Ermöglicht den Zugriff auf die Concentus-Delegierteneinheit. Kanalwähler – Wahl des Kanals, der den Kopfhörern zugeordnet ist. Mikrofontaste – Aktivierung oder Deaktivierung des Mikrofons. Die Mikrofontaste verfügt über eine LED, die den Betriebszustand des Mikrofons anzeigt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 29 Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: Concentus-Einheiten DCN-CON, Seite 101. – Anschluss: DCN-Concentus-Einheiten, Seite 130. – Konfiguration: Concentus-Einheiten DCN-CON, Seite 215. – Betrieb: Concentus-Einheiten DCN-CON, Seite 260. – Fehlerbehebung: Concentus-Einheit DCN-CON, Seite 279. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 30: Diskussionseinheiten Dcn-Dis Und Dcn-Wd
DCN-DISS, DCN-DISL / DCN-WD DCN-DISD / DCN-WDD DCN-DISCS / DCN-WDCS Bild 3.18: Draufsicht (1), drahtgebunden und drahtlos DCN-DISDCS / DCN-WDDCS DCN-DISV / DCN-WDV DCN-DISVCS / DCN-WDVCS Bild 3.19: Draufsicht (2), drahtgebunden und drahtlos 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 31 DCN Next Generation Systemübersicht | de Bild 3.20: Seitenansicht, drahtgebunden oder drahtlos (15) Bild 3.21: Rückansicht, drahtlose Einheiten Bild 3.22: Rückansicht, drahtgebundene Einheiten Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 32 | Systemübersicht DCN Next Generation Bild 3.23: Untersicht (1), drahtlose Einheiten Bild 3.24: Untersicht, drahtgebundene Einheiten Bild 3.25: Untersicht (2), drahtlose Einheiten 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 33 – Konfiguration: Diskussionseinheiten DCN-DIS und DCN-WD, Seite 216. – Betrieb: Diskussionseinheiten DCN-DIS und DCN-WD, Seite 260. – Fehlerbehebung: Diskussionseinheit DCN-DIS, Seite 280. – Technische Daten: Diskussionseinheiten DCN-DIS und DCN-WD, Seite 297. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 34: Dcn-Wliion-Akku
Clip - Einrasten des Akkus, z. B. in einer drahtlosen Diskussionseinheit Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Betrieb: DCN-WLIION-Akku, Seite 262. – Wartung: DCN-WLIION-Akku, Seite 285. – Technische Daten: DCN-WLIION-Akku, Seite 298. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 35: Akkuladegerät Dcn-Wch05
Betrieb: Akkuladegerät DCN-WCH05, Seite 262. – Technische Daten: Akkuladegerät DCN-WCH05, Seite 298. 3.10 Stromversorgungs-Adapter DCN-WPS Der Netzadapter DCN-WPS ist für drahtlose Geräte bestimmt. Siehe Netzadapter DCN-WPS, Seite 298 für weitere Informationen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 36: Steckbare Mikrofone Dcn-Micl, Dcn-Mics
Steckbare Mikrofone DCN-MICL, DCN-MICS Die steckbaren Mikrofone DCN-MICL und DCN-MICS werden in Verbindung mit den Sprechstellen und Dolmetschereinheiten eingesetzt. Länge (mm) DCN-MICS DCN-MICL Tabelle 3.1: Typen und Längen Bild 3.28: Übersicht 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 37 Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Anschluss: Steckbare Mikrofone DCN-MICL, DCN-MICS, Seite 138. – Betrieb: Steckbare Mikrofone DCN-MICL, DCN-MICS, Seite 262. – Technische Daten: Steckbare Mikrofone DCN-MICL, DCN-MICS, Seite 298. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 38: Dcn-Ichs Handapparat Für Interkommunikation
Concentus-Einheit mit vollem Funktionsumfang DCN-CONCM Concentus-Vorsitzendeneinheit DCN-DDI Doppeldelegiertenschnittstelle Tabelle 3.2: Kompatible Geräte Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Technische Daten: DCN-ICHS Handapparat für Interkommunikation, Seite 299. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 39: Dcn-Fpt Einbaupositionierungswerkzeug
An der Doppeldelegiertenschnittstelle befinden sich: DCN-Kabel – Anschluss der Doppeldelegiertenschnittstelle an das DCN. Moduswähler – Einstellung des Modus, in dem die Doppeldelegiertenschnittstelle betrieben wird. Interkommunikationsbuchse – Anschluss eines Handapparats für Interkommunikation DCN-ICHS an die Doppeldelegiertenschnittstelle. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 40: Mikrofonanschlussfeld Dcn-Fmic
Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Anschluss: Mikrofonanschlussfeld DCN-FMIC, Seite 141. – Konfiguration: Mikrofonanschlussfeld DCN-FMIC, Seite 228. – Technische Daten: Mikrofonanschlussfeld DCN-FMIC, Seite 300. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 41: Mikrofonbedienfeld Dcn-Fmicb
Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Anschluss: Vorrangfeld DCN-FPRIOB, Seite 141. – Konfiguration: Vorrangfeld DCN-FPRIOB, Seite 264. – Technische Daten: Vorrangfeld DCN-FPRIOB, Seite 301. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 42: Lautsprecherfeld Dcn-Flsp
Lautsprecher –Wiedergabe der Saalsprache für den Delegierten oder Vorsitzenden. Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Anschluss: Lautsprecherfeld DCN-FLSP, Seite 141. – Technische Daten: Lautsprecherfeld DCN-FLSP, Seite 301. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 43: Abstimmfeld Dcn-Fv(Crd)
Abstimmfeld muss zusammen mit der Doppeldelegiertenschnittstelle DCN-DDI eingesetzt werden. Die verfügbaren Typen können Sie der folgenden Tabelle entnehmen. Beschreibung DCN-FVCRD Abstimmfeld mit Kartenleser DCN-FV Abstimmfeld ohne Kartenleser Tabelle 3.3: Typen Bild 3.37: Draufsicht (DCN-FV) Bild 3.38: Draufsicht (DCN-FVCRD) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 44: Kanalwähler Dcn-Fcs
– Anschluss: Abstimmfeld DCN-FV(CRD), Seite 141. – Technische Daten: Abstimmfeld DCN-FV(CRD), Seite 301. 3.20 Kanalwähler DCN-FCS Über den Kanalwähler DCN-FCS können Delegierte und Vorsitzende den Kanal wählen, den sie hören wollen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 45 Kanaltasten – Kanalwähler. Externer Kopfhörer (Steckerverbindung) – Anschluss einer externen Kopfhörerbuchse an den Kanalwähler. DCN-Kabel – Anschluss des Kanalwählers an das DCN-System. DCN-Buchse – Herstellung einer Durchschleifverbindung im DCN mit dem Kanalwähler. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 46 Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Anschluss: Kanalwähler DCN-FCS, Seite 144. – Konfiguration: Kanalwähler DCN-FCS, Seite 229. – Technische Daten: Kanalwähler DCN-FCS, Seite 301. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 47: Abstimmeinheit Dcn-Fvu
Über die Abstimmeinheit DCN-FVU können die Delegierten ihre Stimme abgeben. In der folgenden Tabelle finden Sie eine Übersicht über die verschiedenen Typen. Beschreibung DCN-FVU Standardversion DCN-FVU-CN Chinesische Version Tabelle 3.4: Typen Bild 3.43: Vorderansicht (DCN-FVU) Bild 3.44: Vorderansicht (DCN-FVU-CN) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 48 Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Anschluss: Abstimmeinheit DCN-FVU, Seite 147. – Betrieb: Abstimmeinheit DCN-FVU, Seite 266. – Technische Daten: Abstimmeinheit DCN-FVU, Seite 302. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 49: Kupplung Dcn-Fcoup
Die Endabdeckungen DCN-FEC werden bei der Montage von Einbaugeräten verwendet. Bild 3.48: Endabdeckung Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Technische Daten: Endabdeckungen DCN-FEC, Seite 302. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 50: Tischgehäuse Dcn-Tth
Aussparungen vorübergehend zu schließen (siehe Felder DCN-FBP, Seite 302). Bild 3.50: Einbauabdeckblende Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: DCN-Einbaugeräte, Seite 109. – Technische Daten: Felder DCN-FBP, Seite 302. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 51: Dolmetscherpulte Dcn-Idesk
Über die Dolmetscherpulte DCN-IDESK können Dolmetscher die Diskussion oder Konferenz dolmetschen. Phone Intercom Call Chair Engaged Slow Help Floor Auto-relay Micro Mute 20 21 Bild 3.51: Draufsicht 22 23 24 Bild 3.52: Linke Seitenansicht Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 52 Mikrofonbuchse – Anschluss eines steckbaren Mikrofons DCN-MICL oder DCN-MICS an das Dolmetscherpult. Telefon-LED – Leuchtet auf, wenn das Dolmetscherpult einen Telefonanruf von einem externen Telefonsystem empfängt. Interkommunikations-LED – Leuchtet auf, wenn das Dolmetscherpult einen Interkommunikationsruf empfängt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 53 24. Kopfhörerbuchse (3,5 mm) – Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker an das Dolmetscherpult. Hinweis! Die Dolmetscherpulte sind mit kleinen Noppen versehen, anhand derer blinde Dolmetscher die Tasten „Micro“, „Mute“ und „c“ identifizieren können. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 54: Dcn-Eps (-Ul, -Jp) Externes Netzgerät
Das externe Netzgerät DCN-EPS-UL ist eine Version des DCN-EPS, die über eine CSA/UL- Zulassung verfügt. Das externe Netzgerät DCN-EPS-JP ist eine Version des DCN-EPS, die über eine PSE- Zertifizierung verfügt. Bild 3.55: Vorderansicht 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 55: Hauptkabelverteiler Lbb4114
DCN-Buchse (Abzweigpunkt 1) – Bildung eines Abzweigpunkts im DCN-System. Die Buchse regeneriert das DCN-Signal. DCN-Buchse (Abzweigpunkt 2) – Bildung eines Abzweigpunkts im DCN-System. Die Buchse regeneriert das Signal des DCN-Systems. DCN-Kabel – Anschluss des Hauptkabelverteilers an das Hauptkabel des DCN-Systems. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 56 Hauptkabelverteiler. Die Buchse regeneriert das Signal des DCN-Systems nicht. Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: Hauptkabelverteiler LBB4114/00, Seite 116. – Anschluss: Hauptkabelverteiler LBB4114/00, Seite 152. – Technische Daten: Hauptkabelverteiler LBB4114/00, Seite 303. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 57: Kabelanschlusseinheit Lbb4115
Außer LBB4116/00 verfügen alle Verlängerungskabel über DCN-Stecker und -Buchsen. Steckverbinder Unter Verwendung des LBB4116/00 Verlängerungskabels (100 m) und der LBB4119/00 DCN Steckverbinder können anwendungsspezifische Kabel angefertigt werden (siehe Hauptkabelverteiler LBB4114/00, Seite 55). Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 58 | Systemübersicht DCN Next Generation Plug Socket Bild 3.58: DCN-Steckverbinder LBB4119/00 Siehe Verlängerungskabel LBB4116, Seite 304 für weitere Informationen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 59: Verriegelungshülsen Lbb4117
LBB4419/00 verwendet werden. 3.32 Kabelabschlussstecker LBB4118/00 Ein Kabelabschlussstecker LBB4118/00 ist zum Abschluss eines „offenen“ DCN-Kabels erforderlich (z. B. bei Abstimmeinheiten mit zwei Kabeln oder bei Ersatz- oder Verlängerungskabeln). Bild 3.60: Kabelabschlussstecker Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 60: Netzwerkverteiler Prs-Nsp
Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: Netzwerkverteiler PRS-NSP, Seite 117. – Anschluss: Netzwerkverteiler PRS-NSP, Seite 152. – Konfiguration: Netzwerkverteiler PRS-NSP, Seite 238. – Fehlerbehebung: Hauptkabelverteiler LBB4114/00 oder LBB4115/00, Seite 282. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 61: Glasfaserschnittstelle Prs-Finna
GOF-Buchse – Anschluss der Glasfaserschnittstelle an GOF. Weitere Informationen zum jeweiligen Thema finden Sie in den folgenden Abschnitten: – Installation: Glasfaserschnittstelle PRS-FINNA, Seite 117. – Anschluss: Glasfaserschnittstelle PRS-FINNA, Seite 155. – Betrieb: Glasfaserschnittstelle PRS-FINNA, Seite 270. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 62: Optische Netzwerkkabel Lbb4416
DCN Next Generation 3.35 Optische Netzwerkkabel LBB4416 Das optische Netzwerkkabel enthält zwei Kunststoff-LWL für die Datenübertragung und zwei Kupferadern für die Stromversorgung. Bild 3.63: Optisches Netzwerkkabel Bild 3.64: Optischer Netzwerkanschluss, Anschlussbelegung 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 63 Mit Ausnahme des LBB4416/00 verfügen alle optischen Netzwerkkabel über optische Netzwerkanschlüsse. Verwenden Sie die optischen Netzwerkanschlüsse LBB4417/00, um aus dem optischen Netzwerkkabel LBB4416/00 (100 m) mit dem Kabelverbindungs-Werkzeugsatz LBB4418/00 Kabel herzustellen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 64 | Systemübersicht DCN Next Generation Bild 3.66: Optische Netzwerkanschlüsse LBB4417/00 Weitere Informationen finden Sie unter System, Seite 274 > Probleme im optischen Netzwerk. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 65: Kabelverbindungs-Werkzeugsatz Lbb4418/00
600 015 36 Crimpzange 642 509 3 23 POF-Positionier-/Crimpwerkzeug 618 071 69 Abisolierwerkzeug 607 202 69 POF-Schneid-/Abisolierwerkzeug 600 003 - 1 39 Torx-Schraubendreher C209 000077 Tabelle 3.7: Inhalt des Werkzeugsatzes Lieferant des Werkzeugsatzes: Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 66: Kabelkupplungen Lbb4419
Parallele Ausgänge (Lötfelder) – Für Fernbedienfelder. Deinitialisierungsschalter (lokal) – Löschen der aktuellen Adresse der Datenschnittstelle. Parallele Ausgänge (Steckverbinder) – Für Fernbedienfelder. 10. Deinitialisierungsschalter (entfernt) – Löschen der Adresse der Datenschnittstelle von einem entfernten Standort aus. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 67: Chipkartenkodierer Dcn-Idenc
An der Rückseite der Chipkarte können Etiketten angebracht werden, die größer als 72 x 24 mm sind. Hinweis! In der Bedienungsanleitung zum Softwaremodul Delegiertendatenbank finden Sie Anweisungen, wo der Code der Karte auf dem Chip zu finden ist. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 68: Planung
2 m zusätzliches Verlängerungskabel einem passiven Gerät entsprechen. Falls mehr als 50 Durchschleifverbindungen passiver Einheiten vorliegen oder eine äquivalente Kombination mit zusätzlichem Verlängerungskabel, muss das Signal mit einem Hauptkabelverteiler (LBB4114/00) regeneriert werden. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 69 Steuereinheit bis zum weitest entfernten Gerät in einer beliebigen Verzweigung des DCN. In die maximale Kabellänge von 250 m sind die Gerätekabel und Verlängerungskabel bereits eingerechnet. – „Offene“ Kabel können eine Betriebsstörung des Systems hervorrufen. Siehe Maximale Leistungsaufnahme, Seite 73. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 70: Steuerkapazität
Aktiv DCN-DISCS Aktiv DCN-DISD Aktiv DCN-DISDCS Aktiv DCN-DISV Aktiv DCN-DISVCS Aktiv DCN-EPS Passiv DCN-FCS Passiv DCN-FVU Aktiv DCN-FVU-CN Aktiv DCN-IDESK Aktiv LBB4114/00 Passiv LBB4115/00 Passiv Tabelle 4.1: Aktive und passive Geräte 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 71: Leistungskapazität
Netzteile Die Geräte zur Stromversorgung des DCN sind die zentrale Steuereinheit und das externe Netzgerät. Bei der Stromversorgung über die zentrale Steuereinheit ist die für das optische Netzwerk berücksichtigt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 72 P < 85 W P < 85 W P < 85 W Bild 4.2: DCN-Netzteil: DCN-CCUB2 DCN-EPS DCN-EPS P < 85 W P < 85 W P < 85 W Bild 4.3: DCN-Netzteil: DCN-EPS 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 73: Maximale Leistungsaufnahme
Verlängerungskabel verbunden. Ein Verlängerungskabel hat eine Länge von 10 m, das andere Verlängerungskabel hat eine Länge von 40 m. Die Länge der längsten Verlängerungskabelreihe beträgt in diesem Beispiel: 20 m + 40 m = 60 m. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 74 überschreiten. Dieses Beispiel liegt mit nur 53 W daher innerhalb der Systemgrenzen. Der Schnittpunkt beider Werte gibt die erforderliche Leistung an der Buchse an. In diesem Beispiel beträgt sie 53 W. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 75: Beispiele
Hauptkabel 2 20 m 76,8 W 83,8 W Hauptkabel 3 15 m 79,6 W 84,9 W Tabelle 4.3: Beispiel mit Diskussionseinheiten (DCN-DISS) Das obige Beispiel liegt aus folgenden Gründen innerhalb der Systemgrenzen: Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 76 DCN-Grenzbedingung 5; die maximale Kabellänge wird nicht überschritten. Der Höchstwert beträgt 250 m; die größte Entfernung von der zentralen Steuereinheit zu dem am weitesten entfernten Gerät in diesem Beispiel beträgt nur 51 m. Konferenzeinheiten 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 77 Das obige Beispiel liegt aus folgenden Gründen innerhalb der Systemgrenzen: – DCN-Grenzbedingung 1; die maximale Steuerkapazität wird nicht überschritten. Dieses Beispiel enthält nur 65 aktive Geräte, während der Höchstwert 245 beträgt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 78: Korrigiert
81,4 W LBB4116 LBB4114 CONFF 1 x 1,3 1,3 W + 47,5 W 100 m 11 x 2 m DCN- 18 x 4,5 81,0 W 81,0 W 18 x 2 m 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 79 100 m 50 x 0,9 45,0 W 79,4 W LBB4116 LBB4114 1 x 1,3 1,3 W + 46,3 W 100 m 50 x 2 m Tabelle 4.5: Leistungskorrektur bei DCN-CCU2 oder DCN-CCUB2 Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 80: Dolmetschereinheiten
Bild 4.7: Dolmetscherkabinen mit LBB4114/00 Mit einem geschützten Hauptkabelverteiler LBB4115/00 können zwei Dolmetscherpulte miteinander verbunden werden. Falls ein Dolmetscherpult defekt wird, so beeinträchtigt es keines der anderen Dolmetscherpulte, die mit demselben Hauptkabel verbunden sind. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 81 DCN Next Generation Planung | de LBB4115/00 LBB4115/00 LBB4115/00 Bild 4.8: Dolmetscherkabinen mit LBB4115/00 Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 82: Konfigurierung Des Optischen Netzwerks
2090 m nicht überschreiten. Siehe Länge der Lichtwellenleiter, Seite 85. – Der Mindestbiegeradius bei einer Biegung von 90 Grad in einem POF-Kabel beträgt 25 mm. – Der Mindestwickelradius eines POF-Kabels beträgt 100 mm. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 83: Steuerkapazität
Geräten zugeführt wird. Jedes Gerät nimmt Leistung auf, und die meisten Geräte haben keine eigene Stromversorgung. Leistungsaufnahme Die Tabelle zeigt die Leistungsaufnahme der einzelnen Geräte im optischen Netzwerk. Gerät Watt LBB4402/00 LBB4404/00 10,5 PRS-NSP PRS-FINNA PRS-4DEX4 DCN-WAP Tabelle 4.7: Leistungsaufnahme Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 84 DCN-CCU2 im Standalone-Modus betrieben wird, trägt sie zur Stromversorgung des optischen Netzwerks bei. Erfolgt die Verbindung zu einer entfernten Slave-CCU über Glasfaser- LWL, wird für die Glasfaserschnittstelle eine externe Stromversorgung benötigt. Siehe Abschnitt „Stromversorgung“ weiter oben in diesem Kapitel. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 85: Verkabelung
Beträgt der Abstand zwischen zwei Geräten weniger als 100 m, sollte ein Netzwerkverteiler zwischen ihnen eingesetzt werden, um auf Glasfaserschnittstellen verzichten zu können. In diesem Fall sind ausschließlich die Hauptkabelbuchsen des Netzwerkverteilers zu verwenden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 86: Kabelkupplungen
Bei einem LBB4416-Kabel beträgt der Mindestbiegeradius für eine Biegung von 90 Grad 110 mm. Eine Biegung um 180 Grad entspricht zwei 90-Grad-Biegungen. R=110 mm Bild 4.11: Biegeradius Aufwickeln Der Mindestwickelradius eines LBB4416-Kabels beträgt 110 mm. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 87 DCN Next Generation Planung | de R=110 mm Bild 4.12: Wicklungsradius Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 88: Layoutbeispiele
Bei einer Unterbrechung des Kabels zwischen der zentralen Steuereinheit (DCN-CCU2) und der Audioerweiterung (LBB4402/00) können keine Daten von der zentralen Steuereinheit zur Audioerweiterung übertragen werden. Dieses Problem lässt sich durch eine redundante Verkabelung lösen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 89 Mithilfe der Netzwerkverteiler (PRS-NSP) können Abzweigpunkte hergestellt werden. Abzweigpunkte können nicht redundant ausgeführt werden. Bei einem Defekt des Kabels zwischen dem Netzwerkverteiler und der digitalen Audioerweiterung (PRS-4DEX4) ist die digitale Audioerweiterung nicht mehr mit der zentralen Steuereinheit verbunden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 90 CCU geführt werden, die als Slave zugeordnet ist. Es wird kein Crossover-Kabel benötigt; die CCUs unterstützen Auto-MDIX. Die CCUs sollten über unterschiedliche statische IP-Adressen im selben Subnetz verfügen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 91 DCN Next Generation Planung | de DCN-CCU2 INT-TX DCN-CCU2 DCN-WAP DCN-CCU2 Bild 4.17: Grundlegendes Multi-CCU-System Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 92: Konfigurierung Des Drahtlosen Netzwerks
Drahtlose (Computer-)Netzwerke können ebenfalls auf der Spezifikation 802.11g für WiFi- Technologie basieren. Bei drahtlosen Computer-Netzwerken sind 13 überlappende Kanäle verfügbar. Träger Beim drahtlosen Netzwerk DCN Wireless sind drei nicht überlappende drahtlose Träger verfügbar. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 93 Im Beispiel wird der WLAN-Kanal 3 verwendet. Der WLAN-Kanal 3 überlappt die drahtlosen DCN-Träger 0 und 1. Daher muss der drahtlose DCN-Träger 2 verwendet werden. Bild 4.18: WLAN-Kanäle Bild 4.19: Drahtlose DCN-Träger Bild 4.20: Beispiel für eine Überlagerung Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 94: Drahtlose Sprachübertragung
Daten im selben Ethernet-Netzwerk kompatibel, sofern von Peak Audio zugelassene, verwaltete Ethernet-Switches verwendet werden. Hinweis! Auf der Website CobraNet.info (www.cobranet.info) finden Sie Folgendes: Weitere Informationen über CobraNet-Netzwerke Eine Liste der zugelassenen Ethernet-Switches 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 95: Benutzereinstellungen
Sorgen Sie dafür, dass die einzelnen Dolmetscherkabinen ausreichende Abmessungen haben. Die ISO (International Organization for Standardization) gibt die Spezifikationen für Dolmetscherkabinen vor. Weitere Informationen hierzu finden Sie in Norm ISO 2603 „Booths for simultaneous interpretation - General characteristics and equipment“. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 96: Geräteeinrichtung
Die Geräte sind stets in einer sauberen und trockenen Umgebung zu betreiben. 4.7.5 Akustische Rückkopplung Akustische Rückkopplung („Pfeifen“) tritt auf, wenn der im System über Lautsprecher oder Kopfhörer wiedergegebene Ton über aktivierte Mikrofone wieder in das System eingespeist wird. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 97: Installation
Fläche. Vier Gehäusefüße und zwei Halterungen gehören zum Lieferumfang der zentralen Steuereinheit. Bild 5.1: Installation Hinweis! Bei Einbau in ein Racksystem ragt die zentrale Steuereinheit gegenüber den Halterungen um 36 mm hervor. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 98: Wireless Access Point Dcn-Wap
Hardware werden die Produktzertifikate ungültig. Der Wireless Access Point darf nur durch qualifiziertes Personal geöffnet werden. Wand- oder Deckenmontage Mithilfe der Halterung lässt sich der Wireless Access Point an Wand oder Decke anbringen. TORX 10 Bild 5.2: Wand- oder Deckenmontage 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 99 DCN Next Generation Installation | de Stativ Mithilfe der Halterung lässt sich der Wireless Access Point an einem universellen Bodenstativ LBC1259/00 anbringen. Bild 5.3: Montage am LBC1259/00 Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 100 | Installation DCN Next Generation Logo Die Ausrichtung des Logos kann geändert werden. TORX 10 Bild 5.4: Befestigung des Logos 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 101: Concentus-Einheiten Dcn-Con
Land als ortsfeste Anlage eingesetzt wird. 20 mm Bild 5.5: Einbaumontage der Concentus-Einheit Falls die Concentus-Einheit in einer Aussparung installiert werden soll, kann die entsprechende Umrisslinie anhand der folgenden Schablone gezeichnet werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 102: Diskussionseinheiten Dcn-Dis Und Dcn-Wd
Mittels eines Zierrahmens kann das Aussehen der Diskussionseinheit geändert werden. Die Diskussionseinheiten werden ohne Zierrahmen geliefert. Der Zierrahmen DCN-DISR muss vor dem Einbau der Diskussionseinheit befestigt werden. Aus den folgenden Abbildungen geht hervor, wie der Zierrahmen an der drahtlosen Diskussionseinheit anzubringen 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 103 Bild 5.7: Anbringen eines Zierrahmens TORX 8 TORX 8 Bild 5.8: Abnehmen eines Zierrahmens Mikrofontasten Der Modus der Diskussionseinheit (siehe Diskussionseinheiten DCN-DIS und DCN-WD, Seite 216) bestimmt Typ und Anzahl der zu installierenden Mikrofontasten. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 104 Aus der folgenden Abbildung geht hervor, wie die Mikrofontasten von einer Diskussionseinheit zu entfernen sind. Bild 5.9: Ausbau von Mikrofontasten Aus der folgenden Abbildung geht hervor, wie die Mikrofontasten einzubauen sind. Bild 5.10: Einbau von Mikrofontasten 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 105 Beim Anbringen der Diskussionseinheit auf einer ebenen Fläche drehen Sie in die Schraubenlöcher Schrauben mit einer Länge von 8 mm ein (Pos. 12). Der Abstand zwischen den Mitten der Schraubenlöcher beträgt 34 mm. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 106 | Installation DCN Next Generation 1.5 mm Bild 5.12: Installation 187.6 +0.3 Bild 5.13: Schablone (siehe DWG-Datei auf der DVD aus dem Lieferumfang des Systems) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 107: Akkuladegerät Dcn-Wch05
Öffnen Sie keinesfalls das Akkuladegerät. Bei Stromschlägen über das Akkuladegerät droht u. U. Lebensgefahr. Vorsicht! Die Belüftungsschlitze dürfen keinesfalls blockiert werden. Bei einer Blockierung der Belüftungsschlitze droht u. U. Brandgefahr. Wand Die Halterung dient zum Anbringen des Akkuladegeräts an der Wand. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 108 (siehe d1 in der Abbildung). – Der horizontale Abstand zwischen den beiden Halterungen muss mindestens 195 mm betragen (siehe d2 in der Abbildung). Bild 5.16: Montage, mehrere Akkuladegeräte Akku Bild 5.17: Einsetzen eines Akkus 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 109: Dcn-Einbaugeräte
Mittels Blockanbaumethode können Einbaugeräte in Bedienfeldern mit einer Dicke von mehr als 2 mm installiert werden. Bei der Blockanbaumethode kommen die Endabdeckungen DCN- FEC, die Kupplungsstücke DCN-FCOUP und das Einbaupositionierungswerkzeug DCN-FPT zum Einsatz. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 110 | Installation DCN Next Generation TORX 8 TORX 8 Bild 5.20: Beispiel, Blockanbaumethode 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 111 Bild 5.21: Beispiel, Blockanbaumethode (Forts.) Hinweis! Verwenden Sie zum Ausbau von Einbaugeräten aus der Unterlage ein Spachtelmesser. In der Abbildung sind die Abmessungen der Aussparung für die Blockanbaumethode angegeben. Bild 5.22: Aussparung, Blockanbaumethode Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 112 Größe der Einbaugeräte, die in der Aussparung installiert werden. Zur Berechnung der Länge einer Aussparung ist der Anzahl-Größe-Faktor (NSF, siehe Tabelle) der Einbaugeräte anzuwenden. Einbaugerät DCN-FCS DCN-FLSP DCN-FMIC DCN-FMICB DCN-FPRIOB DCN-FV 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 113 Mithilfe ihres Click-to-fit-Mechanismus lassen sich die Einbaugeräte im Tischgehäuse installieren. Sie können das Tischgehäuse an einer ebenen Fläche mit M3-Schrauben anbringen. Hinweis! Sie können das Tischgehäuse provisorisch mit einer Einbaublende DCN-FBP verschließen. (113) Bild 5.23: Untersicht Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 114: Dolmetscherpulte Dcn-Idesk
Bei Montage des Dolmetscherpults auf einer ebenen Fläche ist die Schablone zu verwenden. Hinweis! Beim Einbau des Dolmetscherpults in einer Aussparung ist sicherzustellen, dass der Dolmetscher einen Kopfhörer oder eine Kopfsprechgarnitur anschließen kann. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 115: Externes Netzgerät Dcn-Eps
Installieren Sie das externe Netzgerät in ein 19-Zoll-Racksystem oder auf einer horizontalen Fläche. Zum Lieferumfang des externen Netzgeräts gehören zwei Halterungen. Hinweis! Das externe Netzgerät lässt sich nur mit einem zweiten externen Netzgerät in einem 19-Zoll- Racksystem installieren. Bild 5.26: Installation Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 116: Hauptkabelverteiler Lbb4114/00
Bild 5.27: Installation 5.10 Kabelanschlusseinheit LBB4115/00 Siehe Hauptkabelverteiler LBB4114/00, Seite 116für Informationen über die Installation des geschützten Hauptkabelverteilers LBB4115/00. Die Verfahren zur Installation von Hauptkabelverteiler LBB4114/00 und geschütztem Hauptkabelverteiler LBB4115/00 sind identisch. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 117: Netzwerkverteiler Prs-Nsp
Drücken Sie auf beide Seiten der Einheit, damit sie sich mit der Halterung verbindet oder von ihr löst. 5.12 Glasfaserschnittstelle PRS-FINNA Siehe Netzwerkverteiler PRS-NSP, Seite 117 für Informationen über die Installation der Glasfaserschnittstelle. Die Verfahren zur Installation des Netzwerkverteilers und der Glasfaserschnittstelle sind identisch. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 118: Anschluss
Hinweis! Sie können auch einen Monokopfhörer an die Kopfhörerbuchse anschließen. Welches Signal an der Kopfhörerbuchse anliegt, kann im Konfigurationsmenü ausgewählt werden (siehe Zentrale Steuereinheiten DCN-CCU2 und DCN-CCUB2, Seite 243 > Überwachung). 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 119: Zentrale Steuereinheiten Dcn-Ccu2 Und Dcn-Ccub2
1 Cinch-Buchsenpaar für asymmetrische Signale. Die DCN-CCUB2 besitzt zwei Audioeingänge. Die Audioeingänge verfügen jeweils über: – 1 Cinch-Buchsenpaar für asymmetrische Signale. Hinweis! An den Audioeingängen werden die Stereosignale in Monosignale umgesetzt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 120 1 XLR-Einbaukupplung für symmetrische Signale. – 1 Cinch-Buchsenpaar für asymmetrische Signale. Der andere Audioausgang verfügt über: – 1 Cinch-Buchsenpaar für asymmetrische Signale. Hinweis! An den beiden Cinch-Buchsen liegt das gleiche Monosignal an. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 121 Steuereinheit sich im Betriebszustand „Download“ oder „Zurücksetzen auf Standardeinstellungen“ befindet. Fail Bild 6.6: Fehlerkontakt Ethernet-Buchse An die Ethernet-Buchse kann ein PC angeschlossen werden. Hierzu ist ein Kabel der Spezifikation Cat5e oder besser zu verwenden. Bild 6.7: Ethernet-Buchse, Anschluss Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 122 Informationen über den Anschluss des Bildmischpults und der Kameras finden Sie in den entsprechenden Bedienungsanleitungen. Bild 6.8: RS-232-Schnittstelle, Anschluss Stift Definition Beschreibung Datenträgererkennung Datenempfang Datensendung Datenterminal bereit Signalerde Betriebsbereitschaft Sendeaufforderung Sendebereitschaft Aufrufsignal Tabelle 6.4: RS-232-Schnittstelle, Anschluss 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 123: Audioerweiterung Lbb4402/00
Sie können Audioaufnahmegeräte oder Lautsprecheranlagen mit den Audioausgängen der Audioerweiterung verbinden. Die Audioerweiterung besitzt vier Audioausgänge. Die Audioausgänge verfügen jeweils über: – 1 XLR-Einbaukupplung für symmetrische Signale. Den XLR-Einbaukupplungen sind Übertrager nachgeschaltet. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 124 Die Audioerweiterung besitzt acht Steuereingänge. Über die Steuereingänge können standortferne Dolmetschsysteme die Audioeingänge und -ausgänge der Audioerweiterung ansteuern. Die Audioeingänge und -ausgänge verfügen jeweils über einen Steuereingang. Control In Bild 6.11: Steuereingänge, Anschluss 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 125 Siehe Audioerweiterung LBB4402/00, Seite 198 > Tabelle. Steuerausgang Zustand von Kontakt C-NO Kontakt C-NC (Öffner) (Schließer) Kanal am Audioeingang Aktiviert (Kontakt Nicht aktiviert (Kontakt geschlossen) geöffnet) Kanal am Aktiviert (Kontakt Nicht aktiviert (Kontakt Audioeingang 2 geschlossen) geöffnet) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 126: Digitale Audioerweiterung Prs-4Dex4
Tabelle 6.9: Audioeingang, Anschluss Hinweis! Wenn der Interlock-Modus auf „None“ eingestellt ist (siehe Dolmetscherpulte DCN-IDESK, Seite 231), sind die Audioeingänge der digitalen Audioerweiterung nur für die Übersetzungskanäle deaktiviert. Audioeingangskanäle können auf Saalkanäle weitergeleitet werden. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 127 Steuereingänge können Fernbediensysteme die digitale Audioerweiterung ansteuern. Über die Steuerausgänge lässt sich der Betriebszustand der digitalen Audioerweiterung an externe Geräte übertragen. Die Steuereingänge und -ausgänge der Audioerweiterung und der digitalen Audioerweiterung haben dieselbe Funktionsweise (siehe Audioerweiterung LBB4402/00, Seite 123). Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 128: Cobranet-Schnittstelle Lbb4404/00
Die CobraNet-Buchsen verfügen über jeweils zwei LEDs. Diese zeigen den Betriebszustand der Verbindung der CobraNet-Schnittstelle mit dem CobraNet-Netzwerk an. Farbe Betriebszustand CobraNet-Verbindung Rot (Blinken) Nicht behebbarer Fehler Rot (Leuchten) Behebbarer Fehler Tabelle 6.11: Linke LED 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 129: Wireless Access Point Dcn-Wap
CobraNet-Schnittstelle haben dieselbe Funktionsweise (siehe Audioerweiterung LBB4402/00, Seite 123). Wireless Access Point DCN-WAP Optisches Netzwerk Verbinden Sie die optischen Netzwerkbuchsen des Wireless Access Point mit dem optischen Netzwerk über optische Netzwerkkabel. Bild 6.16: Optisches Netzwerk Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 130: Dcn-Concentus-Einheiten
An die Kopfhörerbuchse der Einheiten DCN-CONCS, DCN-CONFF und DCN-CONCM kann ein Kopfhörer angeschlossen werden. Der Kopfhörer muss einen 3,5-mm-Klinkenstecker aufweisen. Hinweis! DCN-CON hat keine Kopfhörerbuchsen. 2 3 1 Bild 6.18: 3,5-mm-Kopfhörerstecker, Anschluss 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 131 Tabelle 6.15: RJ45-Buchse, Anschluss Hinweis! Die Kopfsprechgarnitur für Interkommunikation DCN-ICHS verfügt über einen RJ11-Stecker. Dieser Stecker passt in die Mitte der RJ45-Buchse an der Concentus-Delegierteneinheit. Stift 1 und 8 der RJ45-Buchse werden nicht verwendet. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 132 Der externe Kontakt ist nur in Systemen möglich, die mit einem Steuerungs-PC arbeiten, der über eines oder mehrere der folgenden Softwaremodule verfügt: Parliamentary Voting Multi Voting Attendance Registration Message Distribution In der zugehörigen Softwarebedienungsanleitung finden Sie die Anweisungen zur Verwendung des externen Kontakts. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 133 RJ45 DCN-FCS DCN-CON Bild 6.21: Kanalwähler, Anschluss Wenn das mit der Concentus-Delegierteneinheit verbundene Mikrofon aktiviert ist, vermindert der Kanalwähler automatisch den Lautstärkepegel des Signals, das dem Kopfhörer des Kanalwählers zugeführt wird. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 134: Diskussionseinheit Dcn-Dis (Drahtgebunden)
Sie können das DCN Kabel von der Rückseite zur Unterseite der Diskussionseinheit versetzen (siehe Diskussionseinheiten DCN-DIS und DCN-WD, Seite 102). Mit den Kabelbefestigungsklammern lassen sich die DCN-Kabel an den Diskussionseinheiten arretieren. Bild 6.22: Kabelbefestigungsklammer 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 135: Diskussionseinheiten Dcn-Wd (Drahtlos)
Aus den folgenden Abbildungen geht hervor, wie ein DCN-WLION-Akku in die drahtlose Diskussionseinheit einzulegen ist. Bild 6.23: Einlegen eines Akkus Nach Entnahme des Akkus aus der drahtlosen Diskussionseinheit kann die drahtlose Diskussionseinheit an einen Netzadapter DCN-WPS angeschlossen werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 136 Der DCN-WPS kann nicht für andere Geräte verwendet werden. Der Netzadapter DCN-WPS für die drahtlose Diskussionseinheit ist nicht USB-kompatibel und kann andere Geräte beschädigen. Der Netzstecker des Netzadapters kann ausgewechselt werden. Bild 6.25: Installieren des Netzsteckers 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 137: Akkuladegerät Dcn-Wch05
Bei einer Netzwechselspannung von 220–240 V, 50–60 Hz, können maximal 10 Akkuladegeräte miteinander verbunden werden. Bild 6.27: Durchschleifbuchse Akku Um den Akku DCN-WLIION zu laden, muss er in das Akkuladegerät DCN-WCH05 eingesetzt werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 138: Steckbare Mikrofone Dcn-Micl, Dcn-Mics
Verbinden Sie das steckbare Mikrofon mit dem Mikrofonstecker mit kompatiblen Geräten. Bild 6.29: Mikrofonstecker, Anschluss Stift Signal Anzeigering, rot (Kathode) Anzeigering, gemeinsame Leitung (Anode) Mikrofonsignal + Mikrofonmasse Abschirmung Anzeigering, grün (Kathode) Tabelle 6.17: Mikrofonstecker, Anschluss 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 139: Doppeldelegiertenschnittstelle Dcn-Ddi
Über die Abstimmungs-/Steuereingänge können Sie diese Geräte an die Doppeldelegiertenschnittstelle anschließen: – Mikrofonbedienfeld DCN-FMICB – Vorrangfeld DCN-FPRIOB. Abstimmfeld DCN-FV(CRD). Audioeingänge Sie können Mikrofon- oder Leitungspegelsignale den Audioeingängen der Doppeldelegiertenschnittstelle zuführen. Die Audioeingänge weisen 8-polige DIN-Buchsen mit 262° Öffnungswinkel auf. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 140 Schalter für Mikrofon-Kurzaktivierung Tabelle 6.20: Anschlüsse Üblicherweise werden an den Audioeingängen DCN-FMIC Mikrofonanschlussfelder angeschlossen (siehe Mikrofonanschlussfeld DCN-FMIC, Seite 40). Informationen über die Konfiguration der DCN-DDI Doppeldelegiertenschnittstelle finden Sie unter Doppeldelegiertenschnittstelle DCN-DDI, Seite 222. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 141: Mikrofonanschlussfeld Dcn-Fmic
Kabel verbinden Sie die Einbaueinheit mit der Doppeldelegiertenschnittstelle DCN-DDI. 6.17 Abstimmfeld DCN-FV(CRD) Ein Cat-4-Kabel mit RJ11-Steckern gehört zum Lieferumfang des Abstimmfelds. Über dieses Kabel verbinden Sie die Einbaueinheit mit der Doppeldelegiertenschnittstelle DCN-DDI. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 142 Beschreibung Nicht verlötet* Stift 3 und die Masse der Steckverbindung sind nicht intern verbunden. Verlötet Stift 3 und die Masse der Steckverbindung sind intern verbunden. Tabelle 6.22: Lötbrücke (* = Standardeinstellung) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 143 4-12 V(DC) Bild 6.35: Externer Kontakt, Anschluss (1) Die Abbildung zeigt das Schaltbild einer externen Kontaktverbindung ohne galvanische Trennung. External On PCB +5V(DC) < 0.5 m Bild 6.36: Externer Kontakt, Anschluss (2) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 144: Kanalwähler Dcn-Fcs
Kopfhörerbuchse) verbinden. Die externe Kopfhörerbuchse muss an eine Steckverbindung oder an Lötfelder angeschlossen werden. X18 X17 X16 Bild 6.37: Externer Kopfhörer, Anschluss (1) 3 2 1 Bild 6.38: Externer Kopfhörer, Anschluss (2) Lötfelder und Steckverbindung sind intern verbunden. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 145 Tabelle 6.24: Ausgangspegelstecker, Anschluss Hinweis! Sie können z. B. eine Buchse AMP173977-2 mit dem Pegelreduzierungsstecker des Kanalwählers verbinden. Durch Anlegen einer Spannung an den Pegelreduzierungsstecker kann die Lautstärke des Kopfhörersignals verringert werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 146 Tabelle 6.25: Ausgangspegelreduzierung Die folgenden Geräte haben einen Ausgangspegelstecker, der sich mit dem Pegelreduzierungsstecker des Kanalwählers verbinden lässt: – Concentus-Delegierteneinheit DCN-CON – Concentus-Delegierteneinheit DCN-CONCS – Concentus-Delegierteneinheit DCN-CONFF – Concentus-Vorsitzendeneinheit DCN-CONCM – Mikrofonanschlussfeld DCN-FMIC 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 147: Abstimmeinheit Dcn-Fvu
Kopfhörerausgang, rechts Tabelle 6.26: Kopfsprechgarniturbuchse, Anschluss Kopfhörer Sie können einen Kopfhörer an die Kopfhörerbuchsen des Dolmetscherpults anschließen. Der Kopfhörer muss einen 3,5-mm- oder 6,3-mm-Klinkenstecker aufweisen. 2 3 1 Bild 6.41: 3,5-mm-Kopfhörerstecker, Anschluss Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 148: Funktion
Telefon Positiv, Eingang Telefon Negativ, Eingang Gegensprechanlage Positiv, Eingang Gegensprechanlage Negativ, Eingang Tabelle 6.28: Buchse für externe Geräte, Anschluss Belastbarkeit des Kabine-auf-Sendung-Kontakts: – 24 V/1 A, potenzialfreier Kontakt – Galvanisch getrennt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 149 DCN Next Generation Anschluss | de Signalpegel für Telefon- und Sprechanlagenkontakte: – Kein Anruf: < 1 V (Gleichspannung) – Anruf: > 3 V (Gleichspannung), max. 24 V (Gleichspannung) – Galvanisch getrennt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 150: Dcn-Eps (-Ul, -Jp) Externes Netzgerät
T4A H 250 V (Zugelassen gemäß IEC 60127) Verbinden Sie das externe Netzgerät über das DCN-Kabel mit dem System. Mithilfe der DCN- Hauptkabelbuchse ist eine Durchschleifverbindung mit dem externen Netzgerät möglich. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 151 - o f f M a i O u t O u t Bild 6.46: DCN-Abzweigpunkte Jede DCN Abzweigbuchse verfügt über eine rote LED, die bei Überlastung aufleuchtet (siehe Leistungskapazität, Seite 83). Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 152: Hauptkabelverteiler Lbb4114/00
An der externen Stromversorgungsbuchse des Netzwerkverteilers kann ein externe Stromversorgung angeschlossen werden. Zum Lieferumfang des Netzwerkverteilers gehört ein Stecker Kycon KPP-4P, der in diese Buchse passt. Die externe Stromversorgung versorgt nur die angeschlossenen Abzweigpunkte mit Strom. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 153 Sie können beispielsweise ein externes Netzgerät DCN-EPS mit dem Stecker Kycon KPP-4P am Netzwerkverteiler anschließen. Die folgende Abbildung zeigt eine Explosionsdarstellung des Steckers Kycon KPP-4P. semi-circular notch slot 'U' section slotted cut-out metal tabs Bild 6.50: Stecker Kycon KPP-4P, Teile Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 154 13. Schieben Sie die neu entstandene Baugruppe wie in der Zeichnung abgebildet gerade in das Kunststoff-Anschlussstück (I). Drücken Sie die Baugruppe in das Kunststoff- Anschlussstück (I), bis sie einrastet. Der Zusammenbau des Steckers ist abgeschlossen. Weitere Informationen finden Sie unter Netzwerkverteiler PRS-NSP, Seite 238. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 155: Glasfaserschnittstelle Prs-Finna
Bild 6.52: SC-Buchsenpaar, Anschluss Stift Signal Sender Empfänger Tabelle 6.31: SC-Buchsenpaar, Anschluss Die Abbildung zeigt das Beispiel eines GOF-Kabels mit einem Duplex-SC-Stecker. Bild 6.53: GOF mit Duplex-SC-Stecker Stellen Sie sicher, dass alle GOF-Kabel: Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 156 Norm 60065 für Audio-, Video- und ähnliche Geräte entsprechendes externes Netzteil mit Strombegrenzung und einem maximalen Ausgangsstrom von 5 A oder eine externe Sicherung (max. 5 A, langsam) verwendet werden. Max. 48V/5A KPP-4P KPP-4P Pin 2 Pin 1 Bild 6.54: Stromversorgungsanschluss 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 157: Datenschnittstelle Dcn-Ddb
Langsam-Sprechen-Taste. Mit dieser Taste können die Dolmetscher eine Anzeige aktivieren, die den aktuellen Redner auffordert, langsamer zu sprechen. Diese Funktion des Dolmetscherpults muss immer zusammen mit der Datenschnittstelle eingesetzt werden. In der Abbildung ist die physische Anschlussbelegung angegeben. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 158 ≤ I 125 mA Bild 6.56: Physische Anschlussbelegung Hinweis! Die parallelen Ausgänge sind auch an einem 20-poligen Steckverbinder verfügbar (siehe Dolmetscherpulte DCN-IDESK, Seite 51). Die Abbildung zeigt das Schaltbild einer Langsam-Sprechen-Signalisierung. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 159: Hilfesignalisierung
Dolmetscher eine Anzeige aktivieren, die den Bediener oder Vorsitzenden darauf hinweist, dass sie Hilfe brauchen. Diese Funktion des Dolmetscherpults muss immer zusammen mit der Datenschnittstelle eingesetzt werden. In der Abbildung ist die physische Anschlussbelegung angegeben. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 160 I 125 mA ≤ Bild 6.58: Physische Anschlussbelegung Hinweis! Die parallelen Ausgänge sind auch an einem 20-poligen Steckverbinder verfügbar (siehe Dolmetscherpulte DCN-IDESK, Seite 51). Die Abbildung zeigt das Schaltbild der Hilfesignalisierung. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 161 < 50 mA bei 40 V (Gleichspannung) Tabelle 6.33: Stromversorgung Die angeschlossene externe Stromversorgung kann mit dem Jumper-Block J10 aktiviert oder deaktiviert werden. Position Leistung Systemstromversorgung Externe Stromversorgung Tabelle 6.34: Jumper-Einstellung Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 162 Die parallelen Ein- und Ausgänge liegen auch an einer 20-poligen Steckverbindung an. Alle parallelen Ein- und Ausgänge bilden Paare. So steuert z. B. der parallele Eingang U00 den parallelen Ausgang D00. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 163 Ausgänge U00 an allen anderen Datenschnittstellen, die sich im aktiven Modus befinden oder im passiven Modus und nicht die Adresse 253, 254 oder 255 aufweisen. In der Abbildung ist die physische Anschlussbelegung der parallelen Eingänge angegeben. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 164 | Anschluss DCN Next Generation External On PCB Reserved Bild 6.62: Parallele Eingänge In der Abbildung ist die physische Anschlussbelegung der parallelen Ausgänge angegeben. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 165 I 125 mA Reserved Bild 6.63: Parallele Ausgänge Die Abbildung zeigt das Schaltbild zur Beschaltung der parallelen Eingänge. ≤ I 125 mA D00..D07 ≤ V 50 V(DC) D08..D15 On PCB Bild 6.64: Schaltbild Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 166: Anwendungsspezifische Optische Netzwerkkabel
Einzelheiten zu den einzelnen Adern der Verlängerungskabel können Sie der Abbildung und der Tabelle entnehmen. 7±0. 1 Bild 6.65: Kabel Nummer Signal Schutzgewebe Isolation Kabelmantel Litzendraht Tabelle 6.36: Kabel Der optische Netzwerkanschluss (LBBB4417/00) besteht aus 10 Teilen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 167 Das Verfahren ist wie folgt untergliedert: – Vorbereiten – Abisolieren der Kupferadern – Anbringen der Buchsenkontakte – Abisolieren der LWL – Anbringen der Ferrulen – Zusammenbau des Anschlusses – Crimpen der Hülse Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 168 Schieben Sie das Kabel durch das hintere Gehäuseteil. Bild 6.69: Hinteres Gehäuseteil auf Kabel Schieben Sie das Kabel durch das Abisolierwerkzeug (Werkzeug 5) bis zum Anschlag. Entfernen Sie mit dem Abisolierwerkzeug den Kabelmantel. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 169 = Red = Brown Bild 6.71: Umformung des Kabelquerschnitts Bringen Sie mit der Crimpzange (Werkzeug 3) die Crimphülse auf dem Kabelmantel an. Die Crimphülse verhindert, dass sich das Kabel im Anschluss dreht. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 170 Kupferadern bei Position II mit dem Kabelschneider (Werkzeug 2) ab. Bild 6.73: Zuschneiden der Kupferadern Halten Sie die Kupferadern gegen den Anschlag des Abisolierwerkzeugs (Werkzeug 5). Entfernen Sie die rote und braune Isolierung von den Kupferadern. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 171 Setzen Sie einen Buchsenkontakt in die Crimpzange ein (Werkzeug 3). An der Oberseite der Crimpzange befindet sich eine Aussparung zum richtigen Einsetzen des Buchsenkontakts im Werkzeug. Bild 6.75: Crimpen eines Buchsenkontakts (1) Bild 6.76: Crimpen eines Buchsenkontakts (2) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 172 (Werkzeug 6). Der zuzuschneidende LWL muss in das kleine Führungsloch eingeführt werden. Der andere LWL ist in das große Führungsloch einzuführen. Führen Sie das Kabel in das Werkzeug ein, bis die Crimphülse den Anschlag berührt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 173 Anschluss | de Bild 6.79: Zuschneiden eines LWL (1) Bild 6.80: Zuschneiden eines LWL (2) Schließen Sie das Werkzeug, um das Kabel festzuhalten, und betätigen Sie den „Abzug“, um den LWL zu durchtrennen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 174 Vergessen Sie nicht, das Mantelstück aus dem Werkzeug zu entfernen. Wiederholen Sie die Schritte 17 und 18 für den anderen LWL im Kabel. In der folgenden Abbildung ist das Ergebnis dieses Verfahrensschritts dargestellt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 175 Setzen Sie eine Ferrule in den gefederten Anschlag des POF-Positionier-/Crimpwerkzeugs (Werkzeug 4) ein. Bild 6.84: Einsetzen einer Ferrule Arretieren Sie die Ferrule durch Verstellen des kleinen Hebels. Bild 6.85: Arretieren einer Ferrule Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 176 Setzen Sie beide Ferrulen in die Crimpzange (Werkzeug 3) ein. Bild 6.87: Crimpen der Ferrulen (2) Crimpen Sie die Ferrulen mit der Crimpzange (Werkzeug 3) auf den Mantel. In der folgenden Abbildung ist das Ergebnis dieses Verfahrensschritts dargestellt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 177 Bei Austausch eines Anschlusses ist stets zuerst die Verkabelung im Anschluss am anderen Ende zu prüfen. Bild 6.90: Vorderansicht des Anschlusses Siehe Anschlussschema und Abbildungen. Stift Signal Draht +48 V (Gleichspannung) Kupfer Masse Kupfer Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 178 DCN Next Generation Stift Signal Draht Daten Daten Tabelle 6.37: Details des optischen Netzwerkanschlusses BROWN BLACK (2x) Bild 6.91: Schaltbild = Red = Brown Bild 6.92: Anschlussschema für optische Netzwerkkabel Typ A 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 179 Stellen Sie sicher, dass die Enden der Kupferadern und Kunststoff-LWL richtig positioniert sind. = Red = Brown Bild 6.94: Kupferadern und LWL Setzen Sie die Ferrulen in den Montageblock ein. Bild 6.95: Montageblock und hinteres Gehäuseteil Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 180 Bild 6.97: Zusammenbau von Montageblock/hinterem Gehäuseteil Rasten Sie das vordere Gehäuseteil in die Baugruppe aus Montageblock/hinterem Gehäuseteil ein. Bild 6.98: Montage des vorderen Gehäuseteils Setzen Sie die Torx-Schraube in das vordere Gehäuseteil ein. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 181 Ziehen Sie die Torx-Schraube mit dem Torx-Schraubendreher (Werkzeug 7) fest. Bild 6.100: Festziehen der Torx-Schraube Setzen Sie die Staubkappe auf den Anschluss zum Schutz der Kunststoff-LWL. Bild 6.101: Staubkappe auf Anschluss Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 182: Anwendungsspezifische Dcn-Kabel
Bild 6.103: DCN-Stecker und –Buchse, Anschluss Bild 6.104: DCN-Kabel, Anschluss Stift Signal Farbe Downlink-Masse Downlink-Daten Grün +40 V (Gleichspannung) Braun Uplink-Daten Weiß Uplink-Masse +40 V (Gleichspannung) Blau Tabelle 6.38: DCN-Kabel, Anschluss 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 183: Konfiguration
„Download Optical devices“ ausgewählt wird. Hierbei handelt es sich um ein normales Systemverhalten. Die Erwähnung soll lediglich den Benutzer informieren. Hinweis! Damit das System einwandfrei arbeitet, muss die gesamte Software und Firmware des Zentralgeräts und des PC die gleiche Version aufweisen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 184: Initialisierung
Die Abstimmeinheiten DCN-FVU haben keine Mikrofontaste. Drücken Sie Abstimmtaste 3, um einer Abstimmeinheit eine Adresse zuzuweisen. Hinweis! Mit der Abstimmtaste 3 eines angeschlossenen Abstimmfelds DCN-FV können Sie auch einer Doppeldelegiertenschnittstelle DCN-DDI eine Adresse zuweisen. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 185 DCN Next Generation Konfiguration | de Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 186: 19-Zoll-Einheiten
Begrenztes Signal Minuszeichen Deaktiviert über Steuereingang Tabelle 7.1: VU-Meter Öffnen des Hauptmenüs Zum Öffnen des Hauptmenüs drücken Sie den Knopf im Display für das Hauptmenü. Daraufhin blinken die Hauptmenü-Nummer und der Menüpunkt-Titel. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 187 Stellen Sie den Cursor auf das letzte Zeichen, das den Menüpunkt bezeichnet. Drücken Sie den Knopf zum Schließen des Menüpunkts. Das letzte Zeichen und der Menüpunkttitel blinken. Schließen eines Untermenüs Gehen Sie folgendermaßen vor: Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 188 Drücken Sie den Knopf, um das Untermenü aufzurufen. Drücken Sie den Knopf, um den Untermenüpunkt zu öffnen. Drehen Sie den Knopf, um den Cursor zum angezeigten Wert zu bewegen. Wenn der Wert markiert ist, drücken Sie den Knopf. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 189 12. Drücken Sie den Knopf, um zum Hauptmenü zurückzukehren. 13. Drehen Sie den Knopf im Uhrzeigersinn, um zum Menüpunkt < Back zu gelangen. 14. Drücken Sie den Knopf, um den Hauptbildschirm aufzurufen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 190: Zentrale Steuereinheiten Dcn-Ccu2 Und Dcn-Ccub2
8Db Chairman 8B Att. tones* Microphone* Setup 8Aa Mic . Priority 8Ab Request LED 8Ac Auto Mic Off Back < 8Ad Request List lenght 8Ae Respons List Lenght Bild 7.2: Konfigurationsmenü 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 191 Verwenden Sie die Menüpunkte im Untermenü 8B Att. Tones, um die Signaltöne einzustellen. Die zentrale Steuereinheit kann einen Signalton ausgeben, wenn der Vorsitzende: – die Vorrangtaste an der Vorsitzenden-Sprechstelle drückt – einen Abstimmungsvorgang startet Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 192 Sprechstellen. Andere Sprachen (z. B. German* Chinesisch) können über das DCN-DLT French* ausgewählt werden. Die Sprache Englisch Italian* kann nicht ausgewählt werden. Dutch* Spanish* Tabelle 7.7: Untermenü Delegate Display (* = Standardeinstellung) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 193 Steuereinheit. Wenn im Download & License Tool das Schlüsselfeld leer gelassen wird, kann der Standard-Verschlüsselungscode der DCN-CCU2 und der drahtlosen Diskussionseinheiten wiederhergestellt werden. Audio-E/A Verwenden Sie die Menüpunkte im Untermenü 8G Audio I/O, um den Standort des Vorsitzenden und des Bedieners zu ermitteln. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 194 Wert Beschreibung Autodome* Die zentrale Steuereinheit sendet das Kamerasteuerungssignal an ein Bosch AutoDome System (Baudrate 9,6 kbit/s). Allegiant Die zentrale Steuereinheit sendet das Kamerasteuerungssignal an ein Bosch Allegiant Gerät (Baudrate 19,2 kbit/s). Tabelle 7.10: Werte des Untermenüs Camera Control (* = Standardeinstellung) IP-Adresse Verwenden Sie die Menüpunkte im Untermenü...
Seite 195 Falls sich ein oder mehrere DCN Steuerungs-PCs in einem anderen Subnetz befinden, ordnen Sie über den Menüpunkt 8Ic jeder CCU dasselbe TCP/IP-Standardgateway im Bereich 0.0.0.0 bis 255.255.255.255 zu. Die Standardeinstellung ist 0.0.0.0. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 196: Deinitialisierung
In der Standardeinstellung besteht der Systemname aus dem Text CCU, gefolgt von der Seriennummer. Nach Änderung des Hostnamens muss die CCU neu gestartet (ausgeschaltet) werden, damit der neue Hostname im TCP/IP-Netzwerk sichtbar wird. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 197: Menüpunkt Parameter
Standardwerte. Hierbei sind die Werte der Parameter der Dolmetscherpulte, die IP- Einstellungen und der System-/ Hostname mit einbezogen. Außerdem wird die CCU neu gestartet. Tabelle 7.15: Untermenü Defaults (* = Standardeinstellung) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 198: Audioerweiterung Lbb4402/00
Über Menüpunkt 4 Setup öffnen Sie das Untermenü Setup. Mithilfe der Menüpunkte in diesem Untermenü kann die Audioerweiterung konfiguriert werden. Hinweis! Um das Untermenü Setup zu öffnen, müssen Sie den Knopf mehr als 3 Sekunden lang gedrückt halten. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 199 Die Bezeichnung der Expander* Custom Audioerweiterung (max. 16 name Zeichen) 4G Defaults Zurücksetzen aller Einheiten auf ihre Werkseinstellungen. Der Name der Einheiten wird nicht zurückgesetzt. Tabelle 7.16: Untermenü Setup (* = Standardeinstellung) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 200 AGC. Für einen Audioeingang, dem Kanal 00 zugeordnet ist, kann die AGC nicht manuell aktiviert werden. Hinweis! Sind zwei Systeme über Audioverbindungen (Cobranet, AEX oder DEX) miteinander verbunden, schalten Sie AGC auf Off. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 201: Digitale Audioerweiterung Prs-4Dex4
4A AGC Setup Back < Bild 7.4: Konfigurationsmenü Quellmodi Mithilfe der Menüpunkte in Untermenü 2C Source Mode können die Formate der digitalen Audiosignale an den Audioeingängen der digitalen Audioerweiterung angezeigt werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 202 --*, PA, 00 bis 31 Beschallungsanlage.) Ausgang 2L --*, PA, 00 bis 31 Ausgang 2R --*, PA, 00 bis 31 4D Unit Name Name: Digital Die Bezeichnung der Expander* Custom Audioerweiterung (max. 16 name Zeichen) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 203: Cobranet-Schnittstelle Lbb4404/00
Ändern der Firmware der Geräte, die mit dem CobraNet-Netzwerk mit PC verbunden sind. Hinweis! Im Folgenden wird die Kenntnis der grundlegenden Arbeitsweise von CobraNet-Netzwerken vorausgesetzt. Übersicht Verwenden Sie das Konfigurationsmenü der CobraNet-Schnittstelle, um die CobraNet- Schnittstelle zu konfigurieren. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 204 4B Routing 4A AGC Setup Back < Bild 7.5: Konfigurationsmenü Setup Über Menüpunkt 4 Setup öffnen Sie das Untermenü Setup. Verwenden Sie die Menüpunkte in diesem Untermenü, um die CobraNet-Schnittstelle zu konfigurieren. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 205 Die AGC sorgt dafür, dass der Nennpegel der empfangenen Dolmetschsignale 9 dBV (XLR) bzw. -6 dBV (Cinch) beträgt. Bei hohem Nenneingangspegel eines externen Dolmetschsignals ist dessen Ton zu laut im Vergleich zum Ton der „internen“ Dolmetschsignale von den Dolmetscherpulten. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 206: Cobranet Discovery
Felder Start und End. Firmware Normalerweise muss die Firmware nicht aktualisiert werden. Falls Sie die Firmware dennoch aktualisieren müssen, müssen Sie den unter Database Location angegebenen Datenbankspeicherort auf dem PC verwenden. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 207 Bewegen Sie die Maus nach rechts, um die Breite der Spalte zu vergrößern. Lassen Sie die linke Maustaste los. Um die Online-Hilfe zu öffnen: – Gehen Sie auf X:\Cirrus Logic\CobraNet Discovery\Disco_UserGuide_14.pdf (X steht für den Buchstaben der Festplatte). Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 208: Cnconfig
Schaltfläche Configure (Konfigurieren). Alternativ können Sie auf die Zeile mit den Empfängerinformationen doppelklicken und dann auf die Schaltfläche Configure (Konfigurieren) klicken. Geben Sie im Feld Bundle des Empfänger-Bundles die Nummer des Bundles ein, das das Empfänger-Bundle vom CobraNet-Netzwerk übernehmen muss. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 209 Sie auf die Zeile mit den Senderinformationen doppelklicken. Geben Sie im Feld Bundle des Sender-Bundles die Nummer des Bundles an, das die CobraNet-Schnittstelle an das CobraNet-Netzwerk senden soll. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 210 MaxUnicast (Max. Unicast): Mit diesem Wert können Sie die Anzahl der von diesem Sender gesendeten Multi-Unicast-Bundles begrenzen. Der Standardwert für diese Option lautet 1, und zulässig sind die Werte 1 bis 4. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 211 Wenn das CobraNet-Netzwerk das Sender-Bundle an ein anderes Gerät im CobraNet- Netzwerk weitergeben muss, sorgen Sie unbedingt dafür, dass das Sender-Bundle ein Unicast-Bundle ist. Im Fenster Tx Configuration (Senderkonfiguration) können Sie die Audioausgänge ändern, die mit den Bundle-Kanälen verbunden sind. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 212 Audioausgangs mit mehr als einem Bundle-Kanal arbeitet das System einwandfrei. Geben Sie die Werte der anderen Parameter des Sender-Bundles ein. Wiederholen Sie Schritt 4 bis 6 bei den anderen Bundle-Kanälen im Sender-Bundle. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 213: Wireless Access Point Dcn-Wap
Den Träger des Wireless Access Point stellen Sie über den Menüpunkt 8Fb WAP ein. Benachbarte Systeme müssen unterschiedliche Träger und unterschiedliche System-IDs haben. Hinweis! Wenn benachbarte Systeme denselben Träger verwenden, müssen Sie mindestens 500 m voneinander entfernt sein. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 214 Der Leistungswert kann nach der Initialisierung des Systems geändert werden (siehe Initialisierung, Seite 184). Bei einer Reduzierung des Leistungswerts können manche drahtlosen Geräte anzeigen, dass sie das drahtlose Netzwerk nicht finden können. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 215: Concentus-Einheiten Dcn-Con
Die Auto-Standby-Funktion ist aktiviert. Wenn der Kopfhörer abgetrennt wird, wird der Kanalwähler deaktiviert. Verlötet Die Auto-Standby-Funktion ist deaktiviert. Wenn der Kopfhörer abgetrennt wird, bleibt der Kanalwähler aktiviert. Tabelle 7.25: Lötbrücke S302 (* = Standardeinstellung) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 216: Diskussionseinheiten Dcn-Dis Und Dcn-Wd
Die internen Einstellungen gelten für die Diskussionseinheit. Befindet sich die Diskussionseinheit im Dual-Delegiertenmodus, sind die internen Einstellungen für die beiden Delegierten gleich. Interne Einstellung Mikrofonempfindlichkeit Standardeinstellung: 0 dB Kanal/Lautstärke-Wiederherstellungsfunktion Standardeinstellung: deaktiviert Kopfhörer-Pegelreduzierung Standardeinstellung: deaktiviert Tabelle 7.27: Interne Einstellungen 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 217: Mikrofonempfindlichkeit
Lautstärke auf -18 dB ein. Hinweis! Verfügt die Diskussionseinheit über zwei Paar Lautstärketasten, so konfigurieren Sie die Kanal/Lautstärke-Wiederherstellungsfunktion mit dem rechten Tastenpaar. Mit dem linken Tastenpaar lässt sich die Kanal/Lautstärke-Wiederherstellungsfunktion nicht konfigurieren. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 218 Wenn der Akku nicht entnommen wird, kann dies eine Betriebsstörung der drahtlosen Diskussionseinheit verursachen. Ändern Sie den Modus der Diskussionseinheit. Typ DCN-WD: Legen Sie den Akku wieder ein (siehe Diskussionseinheiten DCN-WD (drahtlos), Seite 135). Typ DCN-DIS: Schließen Sie die Einheit wieder an. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 219 Vorrangtaste links von der Mikrofontaste. Mit der Vorrangtaste kann der Vorsitzende die Mikrofone aller Delegierten-Sprechstellen deaktivieren. Gleichzeitig aktiviert die Vorrangtaste das Mikrofon des Vorsitzenden. Das System ermöglicht Folgendes: – Abspielen eines Aufmerksamkeitssignaltons, wenn der Vorsitzende die Vorrangtaste drückt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 220 In der zugehörigen Softwarebedienungsanleitung finden Sie Anweisungen zur Programmierung mit Open Interface. Nur die folgenden Typen von Diskussionseinheiten lassen sich in den Ein-Delegierter-Modus mit Zusatzsteuerung schalten. – DCN-DISD – DCN-DISDCS 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 221 Wenn die Diskussionseinheit in den Ein-Delegierter-Modus mit Zusatzsteuerung geschaltet wird, müssen auch zwei Mikrofontasten installiert werden (siehe Diskussionseinheiten DCN-DIS und DCN-WD, Seite 102). Es können z. B. die Tasten DCN-DISBCM verwendet werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 222: Doppeldelegiertenschnittstelle Dcn-Ddi
Symmetrisches Signal mit Phantomspeisung* Mitte Symmetrisches Signal ohne Phantomspeisung Unten Asymmetrisches Signal Tabelle 7.30: Eingangstypschalter (* = Standardeinstellung) Eingangs-Einstellschalter – Einstellung der Empfindlichkeit des Audioeingangs. Signalpegelschalter – Einstellung des Signalpegels des Audioeingangs. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 223 Bild 7.18: Zwei-Delegierte-Modus (0) und Modus Zwei Delegierte mit stummgeschalteten Lautsprechern (3) Wenn der Audioeingang 1 aktiviert ist, deaktiviert die Doppeldelegiertenschnittstelle den Audioausgang 1. Wenn der Audioeingang 2 aktiviert ist, deaktiviert die Doppeldelegiertenschnittstelle den Audioausgang 2. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 224 Mikrofone aktiv ist. Dies verhindert unnötige Rückkopplungen im System. Ein Delegierter Befindet sich die Doppeldelegiertenschnittstelle im Ein-Delegierter-Modus, so ist sie eine Delegierten-Sprechstelle für einen Delegierten. Die Abbildung zeigt ein typisches Beispiel. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 225 Lötbrücke für die entsprechenden Lautsprecher verbunden werden. Lötbrücke Offen Verlötet (X13) Linker Lautsprecher bei aktivem Linker Lautsprecher immer aktiv Mikrofon stummgeschaltet (X12) Rechter Lautsprecher bei aktivem Rechter Lautsprecher immer Mikrofon stummgeschaltet aktiv Tabelle 7.33: Lötbrücken Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 226 System deaktiviert sind. Die Abbildung zeigt ein typisches Beispiel. Hinweis! Das angeschlossene DCN-FMICB kann den Audioeingang nicht aktivieren oder deaktivieren. Über das angeschlossene DCN-FMICB kann der Doppeldelegiertenschnittstelle eine Adresse zugeordnet werden (siehe Initialisierung, Seite 184). 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 227 DCN Next Generation Konfiguration | de 8-p DIN RJ11 6-p CT RJ11 DCN-FMIC DCN-FMICB DCN-DDI DCN-FLSP 3.5 mm 3.5 mm DCN-FLSP Optional Bild 7.24: Raummikrofon-Modus (7) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 228: Mikrofonanschlussfeld Dcn-Fmic
Betriebszustand nicht anzeigen. Beispiel: Zuerst aktiviert der Delegierte 1 das Mikrofon (rot), dann gibt der Delegierte 2 eine Wortmeldung ab (grün). Obwohl das Mikrofon aktiviert ist, leuchtet der grüne LED-Ring auf, wenn der Delegierte 2 die Mikrofontaste betätigt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 229: Kanalwähler Dcn-Fcs
Die Auto-Standby-Funktion ist deaktiviert. Wenn der Kopfhörer abgetrennt wird, bleibt der Kanalwähler aktiviert. Tabelle 7.36: Lötbrücke X13 (* = Standardkonfiguration) Hinweis! Bei Nutzung des Kanalwählers zur Audioaufzeichnung ist Lötbrücke X11 zu verlöten. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 230 Wenn die Nummer des letzten bekannten Kanals größer als die höchste Nummer der verfügbaren Kanäle ist, schaltet der Kanalwähler automatisch auf Kanal 0. Wenn der letzte bekannte Kanal verfügbar wird, wird er nur dann wiederhergestellt, wenn die Tasten des Kanalwählers nicht betätigt wurden. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 231: Dolmetscherpulte Dcn-Idesk
Dolmetschsystem über erweiterte Steuer- und Einstelleinrichtungen. Hinweis! Ein Eingehen auf das Handbuch des Simultandolmetsch-Softwaremoduls geht über den Rahmen dieser Bedienungsanleitung hinaus. Detaillierte Informationen über diese Software finden Sie in der zugehörigen Bedienungsanleitung. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 232 Hauptdrehknopf ein anderer Parameterwert wählbar ist. Drehen Sie den Hauptdrehknopf, um zum gewünschten Parameter zu gelangen. Ist der richtige Parameter gewählt, so drücken Sie Vorwahlkanaltaste e. Die Pfeilklammern werden durch eckige Klammern ersetzt. Menübildschirme Menü a 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 233 Tabelle 7.41: Kanäle Menü e Über Menü e kann die Liste der Sprachen eingestellt werden, die im Display des Dolmetscherpults angezeigt werden. Die Sprachenliste wird für alle Dolmetscherpulte im System eingestellt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 234 Über Menü k werden die Dolmetscherkabinen festgelegt, die Auto-Relais-Kabinen sind. Die Dolmetscherkabinen werden für alle Dolmetscherpulte im System eingestellt. Menü l Über Menü l wird der erforderliche Interlock-Modus eingestellt. Der Interlock-Modus wird für alle Dolmetscherpulte im System eingestellt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 235 Dolmetscherpulte müssen nacheinander eingestellt werden. Menü p Menü p stellt die Mikrofonquelle ein. Die einzelnen Dolmetscherpulte müssen nacheinander eingestellt werden. Bildschirm beenden Über das Menü zum Beenden des Bildschirms können Sie den Installationsmodus verlassen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 236: Dcn-Eps (-Ul, -Jp) Externes Netzgerät
Blau Blau (Transformator (Transformator) (Transformator) (Transformat (Transformator) (Transformator) Nicht belegt Schwarz Nicht belegt Violett Violett Violett Gelb Gelb Gelb Gelb Gelb Gelb Nicht belegt Nicht belegt Nicht belegt Orange Orange Orange 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 237 Hinweis! Die DCN-EPS ist für eine Wechselspannung von 220–240 VAC ausgelegt. Die DCN-EPS-UL ist für eine Wechselspannung von 100–120 VAC ausgelegt. Die DCN-EPS-JP ist für eine Wechselspannung von 105 VAC ausgelegt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 238: Netzwerkverteiler Prs-Nsp
Zusätzliche Stromversorgung der Abzweigpunkte, die mit dem Netzwerkverteiler verbunden sind: Setzen Sie Jumper-Steckbrücke 1/2 auf Position 2. Setzen Sie Jumper-Steckbrücke 9/10 auf Position 9. Verbinden Sie eine externe Stromversorgung mit dem Netzwerkverteiler (siehe Glasfaserschnittstelle PRS-FINNA, Seite 155). 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 239: Datenschnittstelle Dcn-Ddb
Beim Löschen der Adressen aller Einheiten mithilfe der zentralen Steuereinheit (siehe Initialisierung, Seite 184) darf der Deinitialisierungsschalter nicht erneut gedrückt werden. Die zentrale Steuereinheit erinnert sich beim Neustart an die Adresse der passiven Datenschnittstelle. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 240 Steckverbinder ermöglicht den Anschluss eines Deinitialisierungsschalters und einer Deinitialisierungs-LED. Stift Signal +5 V Initialisierung Initialisierungs-LED, Anode Initialisierungs-LED, Kathode Nicht verbunden Nicht verbunden Nicht verbunden Nicht verbunden Nicht verbunden Nicht verbunden Tabelle 7.46: Fernbedienter Initialisierungssteckverbinder X77 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 241 DCN Next Generation Konfiguration | de Der fernbediente Deinitialisierungsschalter muss an die Stifte 1 und 2 angeschlossen werden. Die Deinitialisierungs-LED muss an die Stifte 3 und 4 angeschlossen werden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 242: Betrieb
Diskussionseinheit das angemeldete Netzwerk nicht findet. Wird das drahtlose Netzwerk innerhalb von 5 Sekunden gefunden, so wird die Diskussionseinheit angeschlossen. Wenn nicht, wird die drahtlose Diskussionseinheit automatisch deaktiviert. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 243: Stoppen Des Systems
Die System-ID (00 bis 15). – Die Slave-ID (02 bis 30). – Die Lautstärkeeinstellung in dB (-13 dB). – Der Systemmodus. PC – wenn die PC-Steuerungssoftware mit der zentralen Steuereinheit verbunden wird. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 244 6 Monitoring 8Da Assign Operator 8Db Assign Chairman Popup-Meldung Stellt die zentrale Steuereinheit einen Fehler fest, wird im Display eine Popup-Meldung angezeigt. Bei mehreren Meldungen wird im Display die wichtigste Meldung angezeigt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 245: Mikrofonmodus
1, 2*, 3 bis 25 Delegiertenmikrof Response** one. Tabelle 8.2: Mikrofonmodus-Untermenü unter PC-Steuerungssoftware (* = Standardeinstellung). ** nur bei PC-Steuerung verfügbar. *** nur verfügbar, wenn die Anzahl der Dolmetscherkanäle maximal 26 beträgt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 246 Verwenden Sie das Menü 2 Treble, um den Höhenpegel der Lautsprecher der Sprechstellen einzustellen. Menüpunkt Parameter Wert Beschreibung 2 Treble -12 bis 12 dB (0 dB*) Der Höhenpegel. Tabelle 8.4: Untermenü Treble (* = Standardeinstellung) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 247 Ein schlechtes Signal für eine drahtlose Einheit wird angezeigt. Low Battery Eine Akkuwarnung für eine drahtlose Einheit wird angezeigt. No Fault Die CCU arbeitet ordnungsgemäß. Tabelle 8.7: Meldungen (hohe oder geringe Wichtigkeit) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 248 Über den Menüpunkt 7B WAP öffnen Sie das Untermenü WAP. Die Menüpunkte in diesem Untermenü enthalten allgemeine Daten zur WAP CCU. Hinweis! Diese Daten sind bei allen Serviceanforderungen und Fehlerberichten anzugeben. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 249 7Bc FPGA Version z. B. 04.00.3909 Die Versionsnummer der FPGA-Firmware der zentralen Steuereinheit. 7Bd FW Version z. B. 04.00.4026 Die Versionsnummer der Firmware der zentralen Steuereinheit. Tabelle 8.10: Untermenü CCU (* = Standardeinstellung) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 250: Audioerweiterung Lbb4402/00
Max. CH mismatch Sie haben einen Audioeingang oder -ausgang einem nicht vorhandenen Kanal zugeordnet. No network Die Audioerweiterung kann das optische Netzwerk nicht finden. Tabelle 8.12: Meldungen (geringe bis hohe Wichtigkeit) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 251 Display die Nummer eines Audioeingangs angezeigt wird, wird der dem Audioeingang zugeordnete Sprachkanal bereits von einer anderen (digitalen) Audioerweiterung, einer CobraNet-Schnittstelle oder einem Dolmetscherpult verwendet. Tabelle 8.13: Untermenü Monitoring (* = Standardeinstellung) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 252: Digitale Audioerweiterung Prs-4Dex4
Max. CH mismatch und No network werden beim Drücken des Knopfes ausgeblendet. Fehlerstatus Mithilfe des Menüpunkts 1 Fault Status lassen sich die Zustandsmeldungen der digitalen Audioerweiterung aufrufen. Bei mehreren Meldungen wird im Display die wichtigste Meldung angezeigt. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 253 Max. CH mismatch Sie haben einen Audioeingang oder -ausgang einem nicht vorhandenen Kanal zugeordnet. No network Die digitale Audioerweiterung kann das optische Netzwerk nicht finden. Tabelle 8.15: Meldungen (geringe bis hohe Wichtigkeit) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 254 Audioerweiterung, einer CobraNet-Schnittstelle oder einem Dolmetscherpult verwendet. 2C Source Mode Gewährt Zugriff auf das Format des digitalen Audiosignals (siehe Digitale Audioerweiterung PRS-4DEX4, Seite 201). Tabelle 8.16: Untermenü Monitoring (* = Standardeinstellung) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 255: Cobranet-Schnittstelle Lbb4404/00
Sie in der CobraNet-Dokumentation auf der mit dem System gelieferten DVD. Internal: Fatal Die CobraNet-Schnittstelle kann die Firmware nicht starten. No network Die CobraNet-Schnittstelle kann das optische Netzwerk nicht finden. Tabelle 8.17: Meldungen (geringe bis hohe Wichtigkeit) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 256 Sie in der CobraNet-Dokumentation auf der mit dem System gelieferten DVD. Internal: Fatal Die CobraNet-Schnittstelle kann die Firmware nicht starten. No network Die CobraNet-Schnittstelle kann das optische Netzwerk nicht finden. Tabelle 8.18: Meldungen (geringe bis hohe Wichtigkeit) 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 257 Display die Nummer eines Audioeingangs angezeigt wird, wird der dem Audioeingang zugeordnete Sprachkanal bereits von einer anderen (digitalen) Audioerweiterung, einer CobraNet-Schnittstelle oder einem Dolmetscherpult verwendet. Tabelle 8.19: Untermenü Monitoring (* = Standardeinstellung) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 258: Wireless Access Point Dcn-Wap
Der Modus des drahtlosen Systems ist auf Sleep (langsam) (schnell) eingestellt, und Menüpunkt 3B, eines der 3B-Untermenüs oder Menüpunkt 4Kd des Konfigurationsmenüs der zentralen Steuereinheit ist geöffnet. Verwenden Sie diese Menüpunkte, um den Wireless Access Point zu konfigurieren. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 259 Der Modus des drahtlosen Systems ist auf Sleep (langsam) eingestellt. Blinken Der Wireless Access Point (DCN-WAP) enthält keine (schnell) gültige Firmware. Die Firmware muss mit dem Bosch Download & License Tool (DCN-DLT) herunterladen werden. Blinken Der Modus des drahtlosen Systems ist auf Off eingestellt, (langsam oder der Leistungswert des Wireless Access Point ist auf Off eingestellt.
Seite 260: Concentus-Einheiten Dcn-Con
VIP-Modus Tabelle 8.22: Betriebszustand Hinweis! Die Diskussionseinheit lässt sich nur mit dem Softwaremodul Microphone Management in den VIP-Modus schalten. In der zugehörigen Softwarebedienungsanleitung finden Sie die Anweisungen zur Aktivierung des VIP-Modus. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 261: Diskussionseinheiten Dcn-Wd (Drahtlos) Aktivierung
Symbole den Betriebszustand der drahtlosen Diskussionseinheit an: – Wenn das Antennensymbol angezeigt wird, befindet sich die drahtlose Diskussionseinheit innerhalb der Reichweite. Wenn das Akkusymbol angezeigt wird, wird der Akku der drahtlosen Diskussionseinheit innerhalb 1 Stunde entladen sein. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 262: Dcn-Wliion-Akku
Letzte Minute der Redezeit Grün (Leuchten) Wortmeldung Grün (Blinken) Erster Eintrag in der Wortmeldungsliste Tabelle 8.25: Betriebszustand Hinweis! Ist das Mikrofon mit einem DCN-IDESK verbunden, so ist nur die Aktivierungsanzeige des Mikrofons möglich. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 263 Betrieb | de Warnung! Bei den Mikrofonen muss vermieden werden, den Schwanenhals um mehr als 90 Grad zu biegen oder den (gebogenen) Schwanenhals zu verdrehen. Hierdurch wird die Wendel des Schwanenhalses beschädigt. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 264: Mikrofonbedienfeld Dcn-Fmicb
Abspielen eines Aufmerksamkeitssignaltons, wenn der Vorsitzende die Vorrangtaste drückt. Löschen der Wortmeldungs- und der Rednerliste, wenn der Vorsitzende die Vorrangtaste drückt. Siehe 8As Mic. Priority-Einstellungen in Zentrale Steuereinheiten DCN-CCU2 und DCN-CCUB2, Seite 190. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 265: Abstimmfeld Dcn-Fv(Crd)
Gelb (Leuchten) Delegierter anwesend Tabelle 8.27: Betriebszustände Hinweis! Wenn eine ID-Karte angefordert wurde (jedoch nicht verwendet werden kann, da die Einheit keinen Kartenleser hat), blinkt die LED auf der DCN-FV-Einheit ununterbrochen gelb. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 266: Abstimmeinheit Dcn-Fvu
Tabelle 8.28: Betriebszustände Hinweis! Die chinesische Version des Abstimmfelds kann nur für parlamentarische Abstimmvorgänge und Pro/Contra-Abstimmvorgänge verwendet werden, denn diese Version hat vier Abstimmtasten. Allen anderen Abstimmvorgänge verlangen mindestens fünf Abstimmtasten. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 267: Dolmetscherpulte Dcn-Idesk
Chinesisch ist die Auto-Relais-Funktion aktiviert. Der Chinesisch-Englisch-Dolmetscher wählt Ausgang B und übermittelt per Auto-Relais-Dolmetschen die englische Übersetzung an alle anderen Dolmetscherpulte. Die LED neben der Taste Floor/Auto-relay zeigt bei allen anderen Dolmetscherpulten an, dass sie eine Auto-Relais-Verdolmetschung erhalten. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 268 Dolmetscherpulte DCN-IDESK, Seite 51). Bei aktivierten Hinweistönen wird im Display eine Musiknote angezeigt. Ereignis Hinweistöne Ein Die Hinweistöne sind aktiviert. Hinweistöne Aus Die Hinweistöne sind deaktiviert. Mikrofon Ein Das Mikrofon ist eingeschaltet. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 269 - Beep on - Microphone on t(ms) 1000 - Beep off - Microphone off t(ms) 1000 - Quality indication t(ms) - Intercom 1000 t(ms) 1000 - Ext. phonecall t(ms) Bild 8.5: Hinweistöne Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 270: Netzwerkverteiler Prs-Nsp
Die Datenschnittstelle übermittelt serielle Daten an das Saaldisplay über die RS232- Schnittstelle. Die seriellen Daten bestehen aus ASCII-Text mit ANSI-Escape-Sequenzen für Sonderfunktionen. Eine Beschreibung der Steuerzeichen <CR> und <LF> finden Sie in der nachstehenden Tabelle. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 271 „numlines“ definiert. Befindet sich der Cursor bereits in der ersten Textzeile, muss das Saaldisplay diese Escape-Sequenz ignorieren. Wird „numlines“ ausgelassen, verschiebt die Datenschnittstelle den Cursor um eine Textzeile. Cursor nach rechts <esc>[<numlines>C Bild 8.9: Cursor nach rechts Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 272 Anzahl der Delegierten, die mit „Ja“ gestimmt haben. Anzahl der Delegierten, die mit „Nein“ gestimmt haben. Anzahl der Delegierten, die mit „Enthaltung“ gestimmt haben. Anzahl der Delegierten, die nicht abgestimmt haben. Tabelle 8.34: Numerische Anzeige 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 273 _945<CR><LF> __30<CR><LF> _255<CR><LF> ___5 Bild 8.13: Numerische Anzeige, Beispiel (1) Die Abbildung zeigt die Daten, die das Saaldisplay anzeigt. Time: Present: Yes: Abstain: Not Voted: Bild 8.14: Numerische Anzeige, Beispiel (2) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 274: Fehlerbehebung
Funktion der einzelnen Einheit(en). Es ist daher wichtig, dass die vorliegende Installations- und Bedienungsanleitung und die Versionshinweise gelesen werden. Diese Vorgehensweise erspart Ihnen Zeit und hilft uns, die Qualität der Bosch Produkte richtig einzusetzen. Tipp: Vergewissern Sie sich, dass Ihre Anlage stets über die neueste Software-Version verfügt.
Seite 275 (siehe Grenzbedingungen des Systems, Seite 82). Akustische Rückkopplung Akustische Rückkopplung („Pfeifen“) tritt auf, wenn der im System über Lautsprecher oder Kopfhörer wiedergegebene Ton über aktivierte Mikrofone wieder in das System eingespeist wird. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 276 Ursache des Problems. Stecken Sie Kabelabschlussstecker auf alle „offenen“ DCN-Kabel. – Ein Sender, der während des Einschaltens angeschlossen war, kann das Problem verursachen. Schalten Sie den Sender aus und wieder ein. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 277: Zentrale Steuereinheit Dcn-Ccu2 Und Dcn-Ccub2
Überlastungs-LEDs an der CCU oder am zu hohe Leistung. Führen Sie mit externen Netzgerät leuchten auf. dem Berechnungs-Tool eine Neuberechnung der Leistungsaufnahme der Geräte und der mit dem Systemhauptkabel verbundenen Verlängerungskabel aus. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 278 Display oder in DCN-SWSMV als erwartet 2,4-GHz-Band informiert das System den Bediener über Bad-Signal- Warnmeldungen im CCU-Display oder in DCN-SWSMV. Falls weitere Untersuchungen nötig sind, kann die Protokolldatei von DCN-SWSMV analysiert werden. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 279: Concentus-Einheit Dcn-Con
Verlängerungskabel, und ersetzen Systemhauptkabel mit Strom, und die Sie es. Das defekte Verlängerungskabel Geräte geben kein Audiosignal über ihre kann sich an beliebiger Stelle im DCN Lautsprecher oder Kopfhörer wieder. befinden. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 280: Diskussionseinheit Dcn-Dis
Stelle im DCN befinden. – Eine Einheit funktioniert nicht wie Die Diskussionseinheit ist nicht im erwartet. richtigen Modus. Siehe Diskussionseinheiten DCN-DIS und DCN- WD, Seite 216 > Betriebsmodi der Diskussionseinheiten. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 281: Drahtlose Diskussionseinheit Dcn-Wd
Steuereinheiten DCN-CCU2 und DCN- CCUB2, Seite 190). – Eine Einheit funktioniert nicht wie Die Diskussionseinheit ist nicht im erwartet. richtigen Modus. Siehe Diskussionseinheiten DCN-DIS und DCN- WD, Seite 216 > Betriebsmodi der Diskussionseinheiten. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 282: Hauptkabelverteiler Lbb4114/00 Oder Lbb4115
Mögliche Ursachen und Abhilfe – Die PC-Steuerungssoftware zeigt graue – Die Lizenznummer ist nicht korrekt. Symbole. Geben Sie die korrekte Lizenznummer ein. Wenn Sie die Lizenznummer nicht kennen, kontaktieren Sie Ihren Lieferanten. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 283: Audioerweiterung Lbb 4402/00
DCN-WAP auf dieselbe Version. 9.10 Mikrofone DCN-MIC Problem Mögliche Ursachen und Abhilfe Ein steckbares Mikrofon funktioniert nicht wie Das steckbare Mikrofon ist defekt. erwartet. Tauschen Sie das steckbare Mikrofon aus. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 284: Einbaueinheiten Dcn-F
Mögliche Ursachen und Abhilfe – Die Datenschnittstelle funktioniert nicht – Die Datenschnittstelle ist nicht im wie erwartet. richtigen Modus. Siehe Datenschnittstelle DCN-DDB, Seite 239 für Anweisungen, wie der Modus der Datenschnittstelle umzuschalten ist. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 285: Wartung
DCN-WLIION-Akku Um Schäden am Akku zu vermeiden und die Lebensdauer zu verlängern, sollte der Akku nicht (stark) entladen gelagert werden. Es wird ausdrücklich empfohlen, den Akku mindestens alle 6 Monate aufzuladen. Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 286: Technische Daten
Mikrofon des Dolmetschpults mit Übertragungsweg zum Hilfsausgang Typischer Frequenzgang: 125 Hz bis 20 kHz Bündelungs-Empfindlichkeitsindex > 4,6 dB Äquivalenter Schalldruckpegel aufgrund von Eigenrauschen: < 25 dB(A) Gesamtklirrfaktor bei Überlast: < 1 % Übersprechdämpfung: > 80 dB 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 287: Sicherheit
Standard Telecom, EMV- FCC Teil 15.247 Sicherheit ANSI/UL 60950-1 Kanada Standard Telecom, EMV- RSS 210 CSA 22.2 Nr. 60950-1 Sicherheit Japan Standard Telecom, EMV Verordnung über Funkgeräte: Punkt 19, Artikel 2 Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 288: Verschiedenes
– Bei EPS und Sprechstellen mit LCD-Display beträgt die Höchsttemperatur +40 °C. Relative Luftfeuchtigkeit: < 95 % 11.1.7 Sprachenliste English Original Abchasisch Afrikaans Afrikaans Albanisch Shqip Arabisch arabiy Armenisch Hajeren Assamesisch 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 289 Dari Niederländisch Nederlands Dzongkha English English Estnisch eesti keel Filipino Filipino Finnisch suomi Französisch français Galicisch Galego Georgisch k’art’uli Deutsch Deutsch Gujarati Griechisch elliniká Haitianisch Kreyòl ayisyen Hebräisch ivrit Hindi Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 290 Litauisch lietuviu Luxemburgisch Lëtzebuergesch Mazedonisch makedonski Malaiisch bh Malaysia Malayalam Maltesisch il-Malti Marathi MÄR Neugriechisch Ελληνικά Moldauisch moldoveana Mongolisch Nepali Norwegisch norsk Oriya Panjabi Persisch fârsky Polnisch polski Portugiesisch português Paschtunisch 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 291 Swahili Sawi Siswati siSwati Schwedisch svenska Tadschikisch Tamil Telugu Thai thai Tibetisch Tshivenda Tsonga Xitsonga Setswana Setswana Türkisch Türkçe Turkmenisch Türkmençe Ukrainisch Українська Urdu Vietnamesisch Tiêng Viêt Walisisch Cymraeg isiXhosa isiXhosa Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 292 English Original isiZulu isiZulu ....Tabelle 11.1: Sprachenliste Hinweis! Punkte (siehe letzte Tabellenzeile) zeigen an, dass das Dolmetscherpult für eine Sprache konfiguriert ist, die nicht in der Liste aufgeführt ist. 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 293: Technische Produktdaten
0 dBV (- 24, + 6 dB) Minus Überwachen Funktion Nennwert Maximalwert 3,5 mm Kopfhörer - 1 dBV 2 dBV (Stummschaltung, - (Stummschaltung, - 24 dB, 0 dB) 24 dB, 0 dB) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 294: Audioerweiterung Lbb4402
0 dBV (± 6 dB) Saalsprache -12 dBV (± 6 dB) 0 dBV (± 6 dB) Mikrofoneingan Funktion Nennwert Maximalwert Mikrofon -57 dBV (± 6 dB) -26 dBV (± 6 dB) Cinch Mikrofon 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 295: Digitale Audioerweiterung Prs-4Dex4
Als Tischgerät mit Füßen 92 x 440 x 400 mm Einbau in 19-Zoll-Racksystem (mit 88 x 483 x 400 mm Halterungen) Vor den Halterungen 40 mm Hinter den Halterungen 360 mm Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 296: Cobranet-Schnittstelle Lbb4404
907 g ohne Halterung 643 g Farbe: Hellgrau (RAL 000 7500) 11.2.6 Concentus-Einheiten DCN-CON Frequenzgang 30 Hz bis 20 kHz Lastimpedanz des Kopfhörers > 32 Ohm Ausgangsleistung 2 x 15 mW/32 Ohm 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 297: Diskussionseinheiten Dcn-Dis Und Dcn-Wd
Abmessungen (H x B x T) (ohne Mikrofon) 61 x 190 x 160 mm Gewicht mit Halterung 485 g ohne Halterung 700 g Farbe Abdeckung Silber (RAL 9022) Farbe Sockel Anthrazit (PH 10736) Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 298: Dcn-Wliion-Akku
Anthrazit (PH 10736) Eingang 100–240 VAC, 50–60 Hz Ausgang 9 V (Gleichspannung), 550 mA 11.2.11 Steckbare Mikrofone DCN-MICL, DCN-MICS Bild 11.1: Typischer Mikrofon-Frequenzgang Frequenzgang 100 Hz bis 16 kHz Wandler Kondensator 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 299: Dcn-Ichs Handapparat Für Interkommunikation
115 g Farbe Abdeckung Silber (RAL 9022) 11.2.12 DCN-ICHS Handapparat für Interkommunikation Montage Tisch- oder Wandgerät, über 2 Bohrungen in der Halterung verschraubbar Abmessungen (H x B) 53 x 212 mm Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 300: Einbaupositionierungswerkzeug Dcn-Fpt
Rastverbindung in Bedienfeldern bis 2 mm oder Einbau in beliebiger Umgebung in Verbindung mit Kupplungen DCN-FCOUP und Endabdeckungen DCN-FEC. Abmessungen (H x B x T) 40 x 50 x 50 mm 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 301: Vorrangfeld Dcn-Fpriob
2 x 15 mW/32 Ohm Kopfhörer Funktion Nennwert Maximalwert 3,5 mm Kopfhörer -1,5 dBV 1,5 dBV (Stummschaltung, 0 dB) Montage Eingebaut Abmessungen (H x B x T) 40 x 100 x 100 mm Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 302: Abstimmeinheit Dcn-Fvu
Abmessungen (H x B) 40 x 100 mm Gewicht 17 g Farbe Silber (RAL 9022) 11.2.26 Dolmetscherpulte DCN-IDESK Kopfhöreranschluss Frequenzgang 30 Hz–20 kHz Lastimpedanz > 32 Ohm Ausgangsleistung 2 x 30 mW/32 Ohm 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 303: Externes Netzgerät Dcn-Eps
8,3 kg Farbe Gehäuse Anthrazit (PH 10736) Farbe Griffe Anthrazit (PH 10736) 11.2.28 Hauptkabelverteiler LBB4114/00 Montage Boden, Kabelkanal oder Wandmontage Abmessungen (H x B x T) 35 x 49 x 140 mm Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 304: Kabelanschlusseinheit Lbb4115
Boden, Kabelkanal oder Wandmontage Abmessungen (H x B x T) 35 x 49 x 140 mm Gewicht 0,3 kg Farbe Anthrazit (PH 10736) 11.2.30 Verlängerungskabel LBB4116 Abmessungen (Durchm.) 6 mm Material Farbe Grau 2014.06 | V2.1 | Bedienungsanleitung Bosch Security Systems B.V.
Seite 305: Optische Netzwerkkabel Lbb4416
Datenschnittstelle DCN-DDB Externe Stromversorgung 7,5–35 VDC Abmessungen (H x B) 100 x 200 mm 11.2.33 Chipkartenkodierer DCN-IDENC Abmessungen (H x B x T) 90 x 70 x 16,5 mm Gewicht 145 g Bosch Security Systems B.V. Bedienungsanleitung 2014.06 | V2.1 |...
Seite 308 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven The Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2014...

Bosch DCN-NG Bedienungsanleitung

1 Sicherheit

2 Zu diesem Handbuch

3 Systemübersicht

4 Planung

5 Installation

6 Anschluss

7 Konfiguration

8 Betrieb

9 Fehlerbehebung

10 Wartung

11 Technische Daten

Quicklinks

Verwandte Anleitungen für Bosch DCN-NG

Inhaltszusammenfassung für Bosch DCN-NG
