Drehen mit Zyklen
5.2 Drehzyklen in der Bedienart ZYKLUS
Parameter für mehrgängiges Gewinde
Q (alternativ)

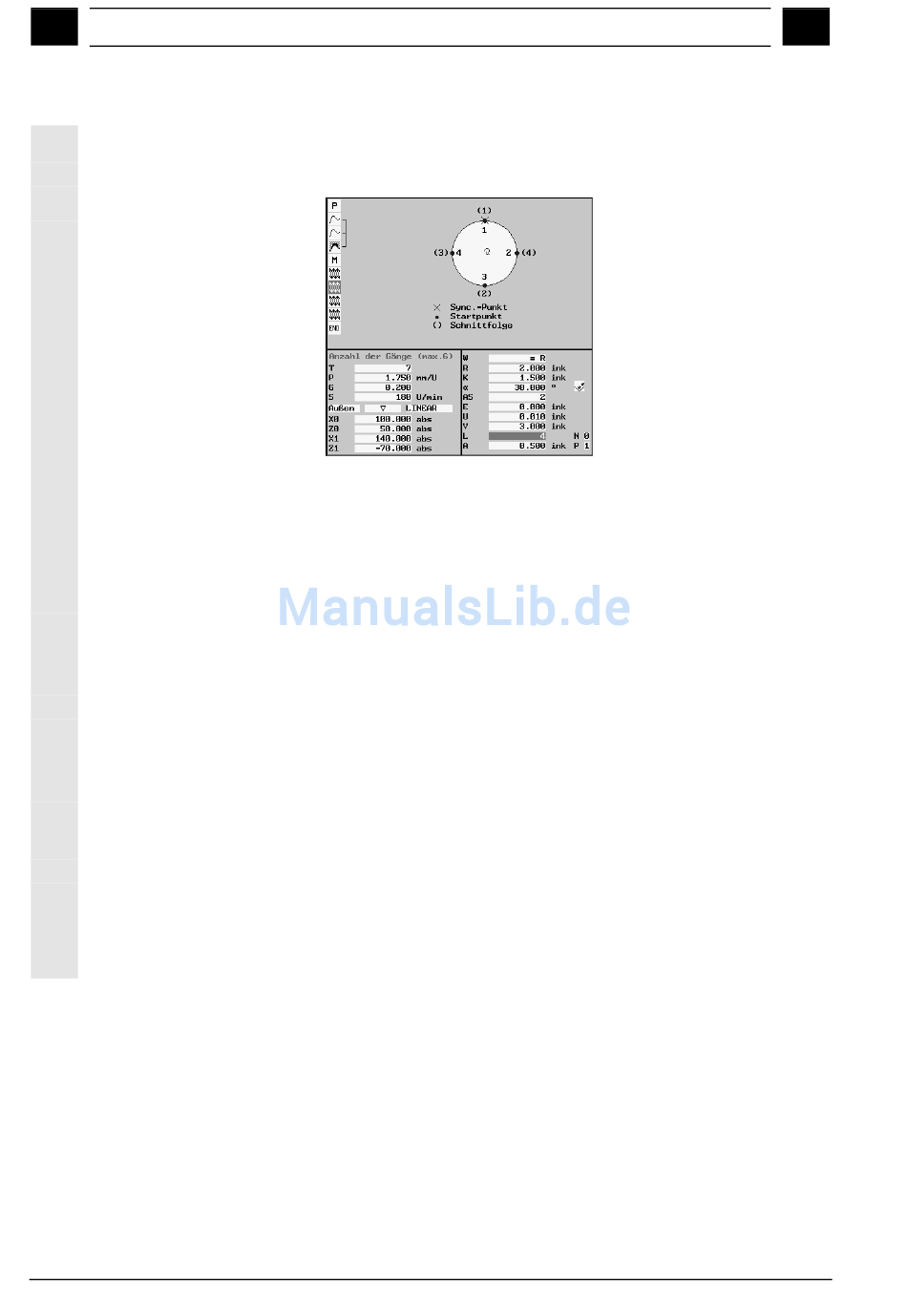

Beispiel für die
Parametrierung eines
mehrgängigen Gewindes
L
N
P
A
5-86
Anwahl der Parameter über Q und Softkey "Alternativ".
Anzahl der Gänge (max. 6)
Mit dem Parameter L legen Sie die Anzahl der Gewindegänge bei
einem Mehrganggewinde fest.
Die Gewindegänge werden gleichmäßig auf den Umfang des
Drehteils verteilt, wobei der 1. Gewindegang immer bei 0° erfolgt.
Soll ein mehrgängiges Gewinde mit einem unterschiedlichen
Startpunkt auf dem Umfang erfolgen, so ist der Zyklus für jeden
Gewindegang einzeln bei der Programmierung des entsprechenden
Startpunktversatzes Q aufzurufen.
1 aus L Gängen.
• Alle Gänge bearbeiten:
• Nur diesen Gang bearbeiten: Wert = 1 ... L
Startgang P = 1 ... L
Wenn P > 1 ist , werden die vorher zu bearbeitenden Gänge
weggelassen!
Gangwechseltiefe (ohne Vorzeichen einzugeben)
Bei tiefen Gewinden mit mehreren Gängen geben Sie mit A die
Zustelltiefe eines Gewindeganges vor jedem Gangwechsel an. Soll
die Gangwechseltiefe nicht berücksichtigt werden, geben Sie den
Wert 0 ein.
