PNQ22 PROFINET Interface
Technische Beschreibung
Integration in ein Siemens-System
Mit Hilfe der PNQ-GSDML-Datei kann der PDQ22 in ein Siemens-System, das PROFINET unterstützt, integriert werden.
Dieser Abschnitt erklärt nicht den Umgang mit dem Siemens-System. Es soll lediglich eine allgemeine Vorstellung
vermittelt werden, wie die Integration aussieht und welche Funktionen verfügbar sind.
Nach dem Laden der GSDML-Datei in das Konfigurationstool sind die folgenden Komponenten verfügbar:
•
PNQ22
•
UMC100
•
PST-CU
•
PSE
Zuerst muss der PNQ22 zum Projekt hinzugefügt werden.
Danach können bis zu vier Module zum PDQ22 hinzugefügt werden (z. B. 4 x UMC100).

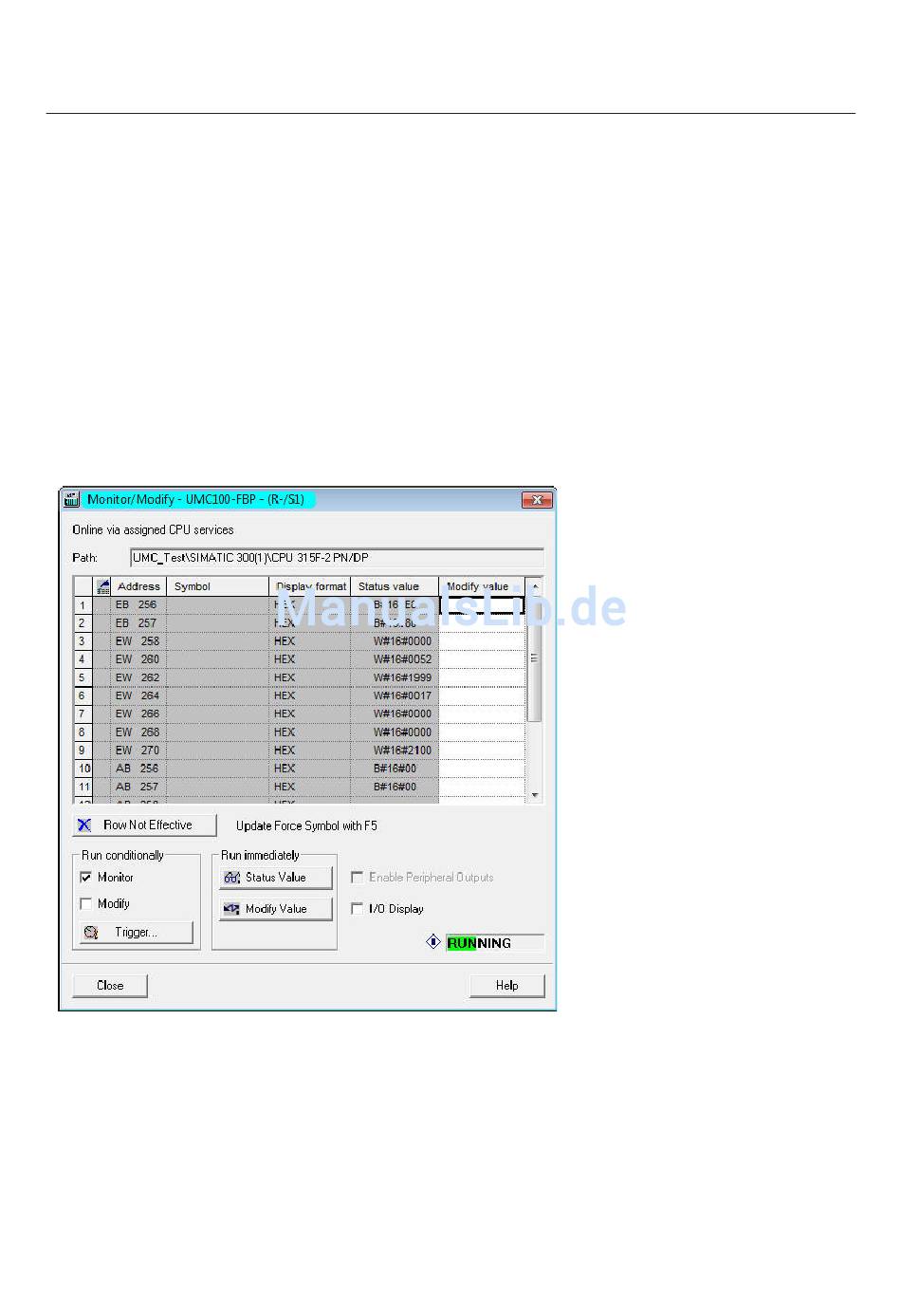

Die folgende Abbildung zeigt die automatisch zugewiesenen I/O-Adressen nach dem Einfügen eines UMC100:
Abb. 12:
Variablen-Ansicht des UMC100 in Step 7
Stand: 05.2014
- 19 -
PNQ22
