PNQ22 PROFINET Interface
Technische Beschreibung
Ringtopologie mit Netzwerkredundanz in Einschubsystemen
Einschubsysteme werden verwendet, wenn höchste Verfügbarkeit und kürzeste Stillstandzeiten erforderlich sind.
In solchen Systemen sind alle für einen Motorabgang erforderlichen Geräte in einem Einschub installiert, um so im
Fehlerfall einen schnellen und einfachen Austausch gewährleisten zu können. Hier bietet der PNQ22 die folgenden
Vorteile:
- Im herausnehmbaren Einschub muss kein schnelles Ethernet vorhanden sein.
- Stabile Kommunikation, auch wenn zwei oder mehr Einschübe herausgenommen sind.

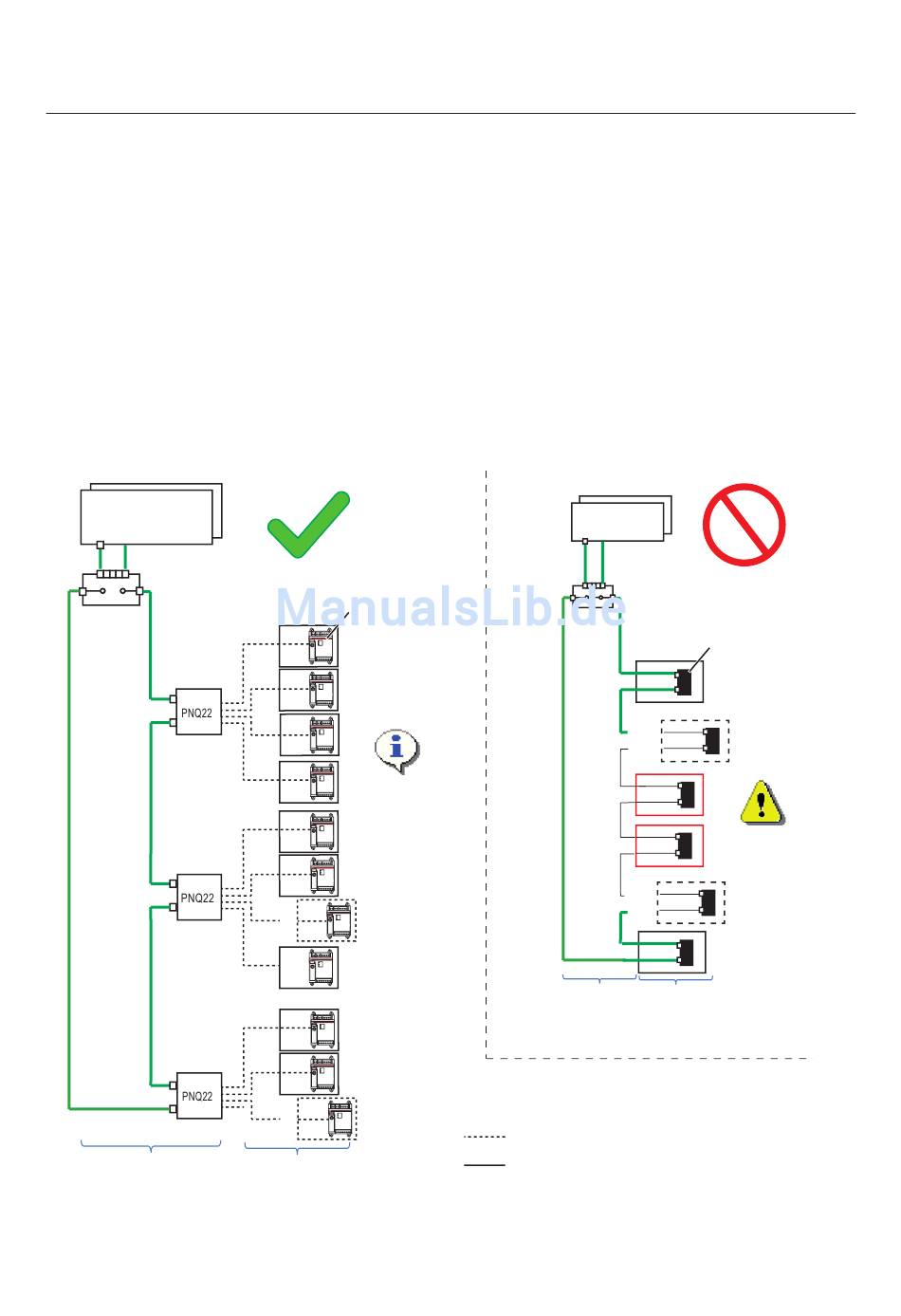

Im rechten Teil der nachfolgenden Abbildung sind die Geräte direkt über Ethernet angebunden. Zwei Einschübe sind
herausgenommen. In diesem Fall sind die Geräte zwischen den beiden herausgenommenen Einschüben nicht mehr
erreichbar, was auch durch die MRP-Redundanzfunktion nicht behoben werden kann.
Der linke Teil der Abbildung zeigt die Lösung mit dem PNQ22. Der PNQ22 ist nicht im Einschub montiert, sondern im
Kabelraum bei dem Switch und den anderen zentralen Einrichtungen. Am UMC im Einschub ist kein Ethernet-Kabel
angeschlossen. Stattdessen führt das robuste und bekannte FBP-Interface zum UMC im Einschub. Daher sind auch für
den Fall, dass einer oder mehrere Einschübe gezogen werden, keinerlei besondere Maßnahmen erforderlich.
Die Ethernet-Kommunikation wird durch das Ziehen eines Einschubs nicht gestört.
PLC / DCS
Netzwerk-Switch /
MRP Manager
Kabelraum
ABB Lösungskonzept mit PNQ22-FBP
Keine Probleme mit fehlenden Einschüben.
Abb. 7:
Die linke Seite zeigt deutlich die Vorteile, wenn die Ethernet-Verbindung nicht in den Einschub geführt werden muss.
PNQ22
FBP
Gerät
Einschub
READY
MOT.ON
FAULT
READY
MOT.ON
FAULT
READY
MOT.ON
FAULT
READY
MOT.ON
FAULT
Alle Geräte
sind erreichbar
READY
MOT.ON
FAULT
READY
MOT.ON
FAULT
gezogener
READY
MOT.ON
FAULT
Einschub
READY
MOT.ON
FAULT
READY
MOT.ON
FAULT
READY
MOT.ON
FAULT
gezogener
READY
MOT.ON
FAULT
Einschub
Einschübe
- 12 -
PLC / DCS
Netzwerk-Switch /
MRP Manager
Einschub
Kabelraum
Einschübe
Fremdgeräte mit Ethernet innerhalb des Einschubes
Bei gezogenen Einschüben entstehen Probleme!
FBP-Vebindungskabel
verdrillte Leitungen Ethenet
Gerät mit
integriertem
Ethernet
gezogener
Einschub
Geräte sind
nicht erreichbar
gezogener
Einschub
Stand: 05.2014
