PNQ22 PROFINET Interface
Technische Beschreibung
Konfiguration des Switch für Ringtopologie
Diverse "managed" Switches verschiedener Hersteller bieten die Möglichkeit, Ringtopologien mit MRP-Redundanz
zu konfigurieren.
Im folgenden Beispiel wird ein Netzwerk-Switch von Belden/Hirschmann verwendet.
Die Bildschirmmasken stammen aus dem Konfigurationstool RS20.
•
Befolgen Sie zur Installation die Anweisungen im Handbuch des Switches.
•
Öffnen Sie die Seite "Redundancy" und wählen Sie die in der nachfolgenden Abbildung hervorgehobenen Optionen
und Einstellungen entsprechend.
Durch Klicken auf die Schaltfläche "Help" können Sie das Hilfesystem öffnen.

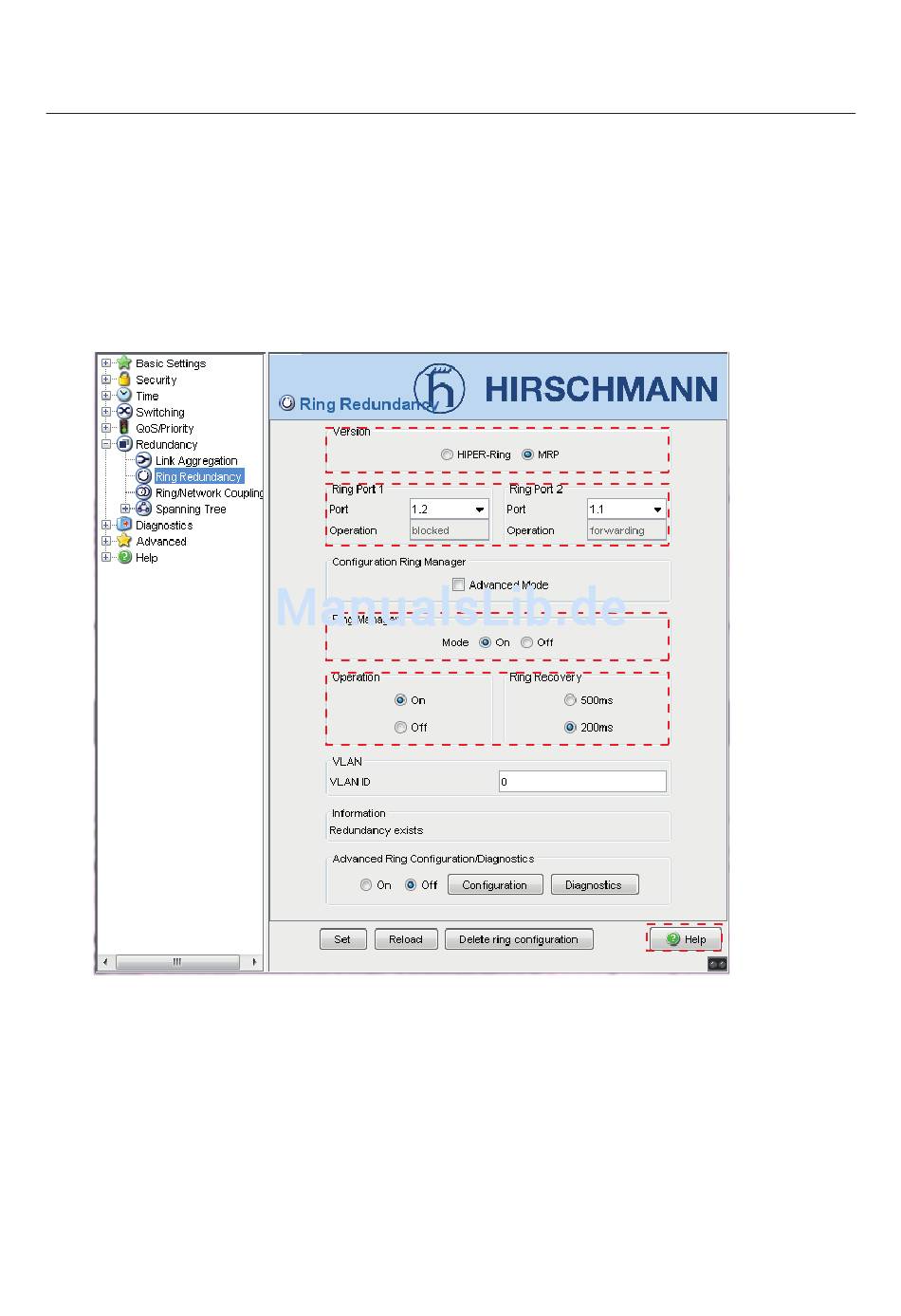

Abb. 8:
In der Seite 'Ring Redundancy' kann das Protokoll für MRP-Redundanz aktiviert werden.
Hier werden auch die Anschlüsse festgelegt, die den Anfang und das Ende des Rings bilden.
Stand: 05.2014
- 13 -
PNQ22
