2.2.2
Der Durchflussaufnehmer kann ohne weiteres in Rohrleitungen größerer Nennweiten über Reduzierstü-
cke (z. B. Flanschübergangsstücke nach DIN 28545) eingebaut werden. Die durch die Reduzierung ent-
stehenden Druckverluste können dem Diagramm Abb. 11 entnommen werden. Bei der Ermittlung des
Druckverlustes ist wie folgt vorzugehen:
1. Durchmesserverhältnis d/D feststellen.
2. Durchflussgeschwindigkeit in Abhängigkeit der Nennweite und momentanen Durchfluss ermitteln:
3. In der Abb. 11 kann der Druckverlust - über die X-Achse "Verhältnis d/D" und der Fließge

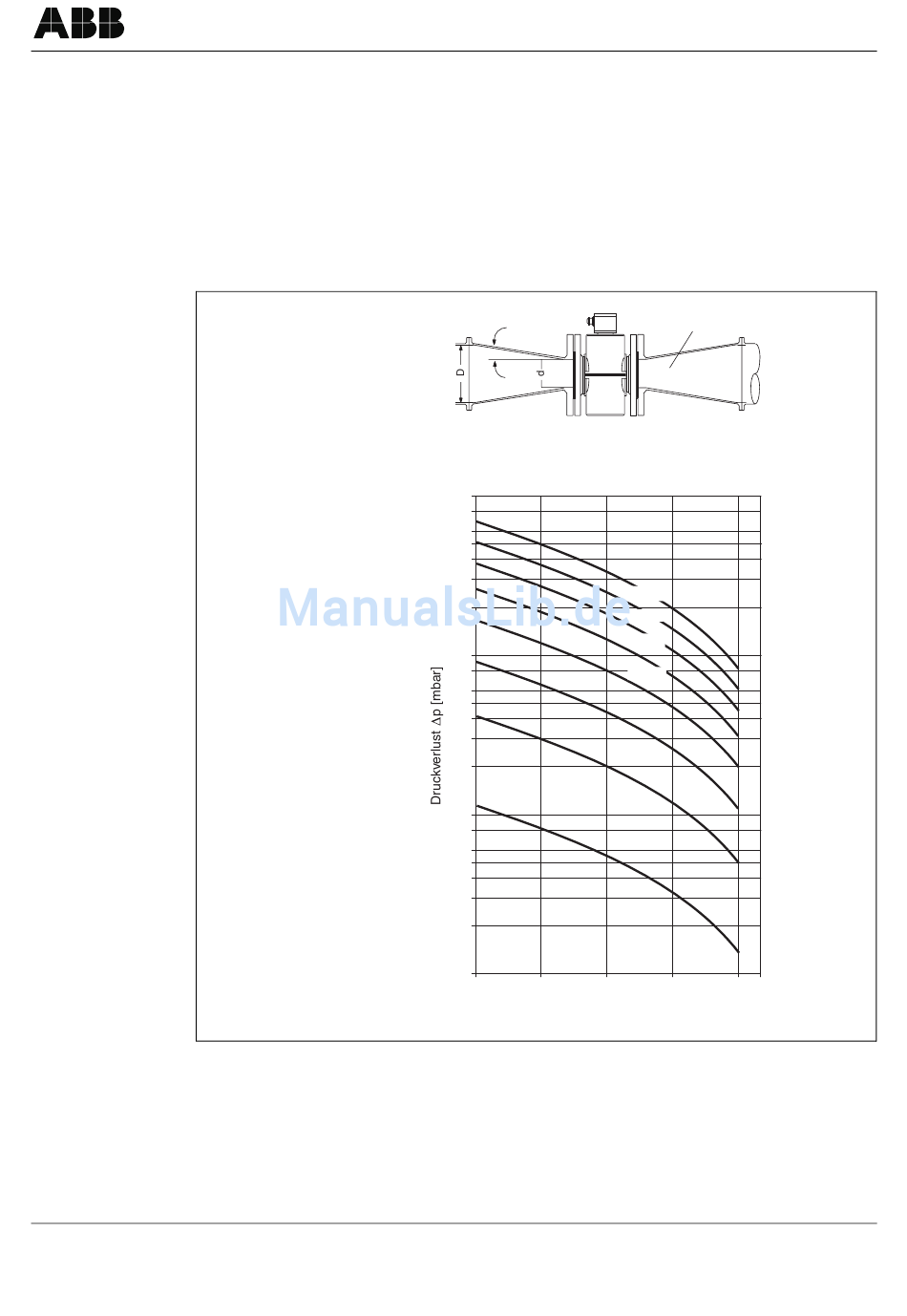

Abb. 11: Nomogramm zur Druckverlust-Berechnung für MID Flanschübergangsstück mit α /2 = 8°
12
COPA-XL
Einbau in Rohrleitungen größerer Nennweiten
Die Durchflussgeschwindigkeit kann aus dem Durchflussnomogramm entnommen werden.
schwindigkeit - auf der Y-Achse der Druckverlust abgelesen werden.
d
= IDM-Innendurchmesser
D
= Rohr-Innendurchmesser
v
= Fließgeschwindigkeit in m/s
∆ p = Druckverlust in mbar
8°
Druckverlustdiagramm für IDM
Flanschübergangsstück mit α /2 = 8°
100
10
1
0,5
0,6
0,7
Durchmesserverhältnis d/D
2 Montage und Installation
Flanschübergangsstück
v=8m/s
7m/s
6m/s
5m/s
4m/s
3m/s
2m/s
1m/s
0,8
0,9
D184B118U01
