7.2.1

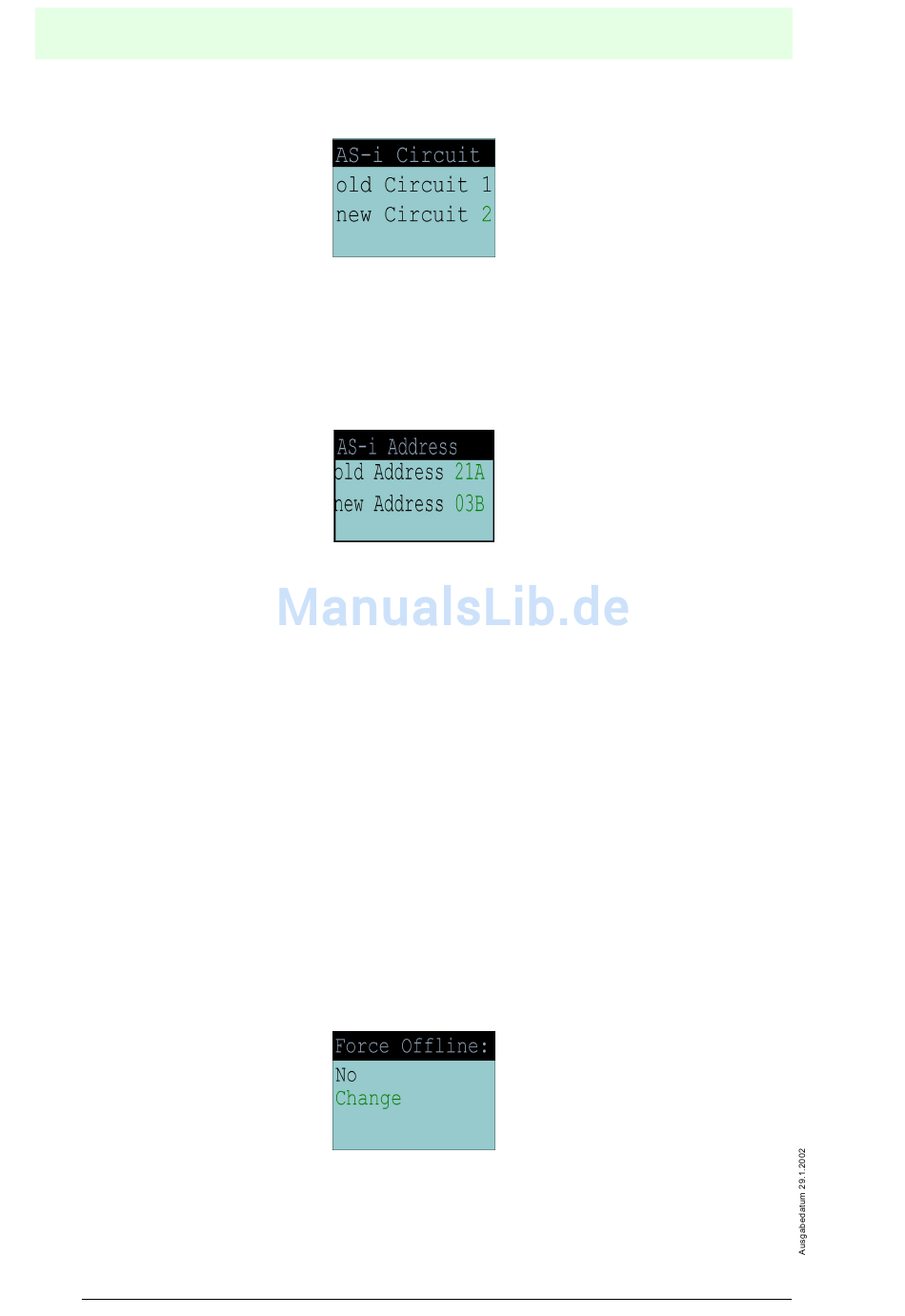

AS-i Circuit (AS-i-Kreis)
Diese Funktion ist nur bei AS-i-Mastern mit 2 AS-i-Kreisen vorhanden.
Sie ermöglicht das Ändern des für die Bedienung gerade aktiven AS-i-Kreises.
Die Nummer hinter „Old Circuit" zeigt den aktiven AS-i-Kreis an. Durch Auswählen
von „New Circuit" wird der jeweils andere AS-i-Kreis ausgewählt.
7.2.2
AS-i Slave Addr (AS-i-Slave Adresse ändern)
Mit dieser Funktion können die Adressen der AS-i-Slaves eingestellt und geändert
werden. Diese Funktion ersetzt das bisherige Handadressiergerät.
„Old Address" zeigt die Adresse des ersten am AS-i-Kreis erkannten AS-i-Slaves
an. Beachten Sie bitte, dass Sie bei Doppelmastern (AS-i-Master mit 2 AS-i-Krei-
sen) den gewünschten AS-i-Kreis ausgewählt haben (siehe Kapitel 7.2.1).
Ist „Old Address" ausgewählt, so kann mit der OK-Taste der nächste erkannte
AS-i-Slave ausgewählt werden. Die neue Adresse für einen Slave stellt man dann
in „New Address" ein.
Tritt beim Umadressieren ein Fehler auf, so wird eine der folgenden Fehlermel-
dungen für circa 2 s angezeigt:
Failed: SND: Slave mit der alten Adresse nicht erkannt.
Failed: SD0: Ein Slave mit der Adresse 0 ist vorhanden.
Failed: SD2: Gewählte Slaveadresse bereits vorhanden.
Failed: DE:
Failed: SE:
Failed: AT:
7.2.3
Force Offline (AS-i-Master offline schalten)
Diese Funktion gibt den jeweiligen Zustand des AS-i-Masters an:
Yes: AS-i-Master ist offline.
No: AS-i-Master ist online.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
24
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Bedienung mittels vollgrafischer Anzeige
Adresse im AS-i-Slave kann nicht gelöscht werden.
Adresse im AS-i-Slave kann nicht gesetzt werden.
Adresse konnte im AS-i-Slave nur temporär gespeichert
werden.
AS-Interface
Copyright Pepperl+Fuchs, Printed in Germany
