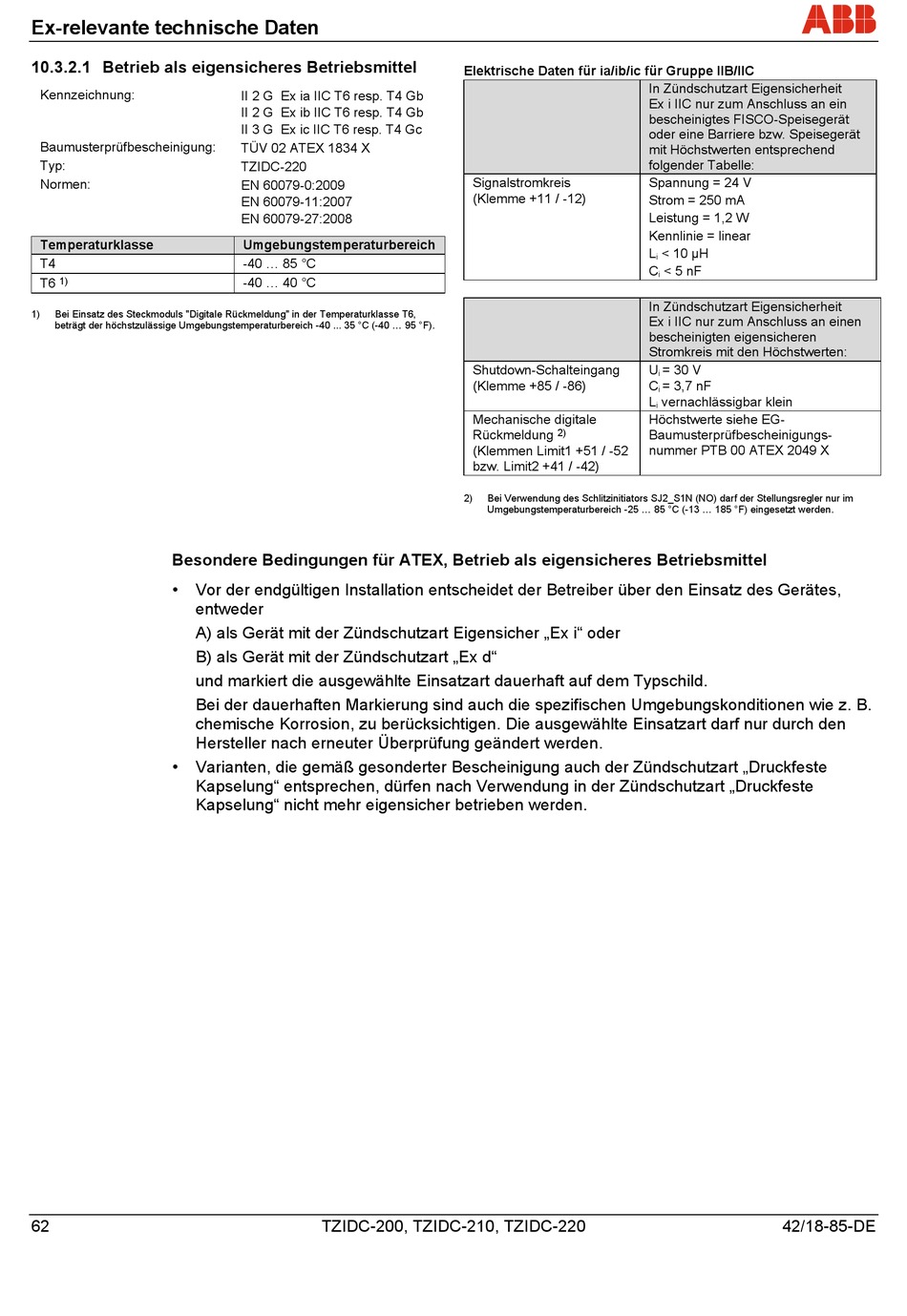

ABB TZIDC-200 Betriebsanleitung Seite 62

Ex-relevante technische Daten
10.3.2.1 Betrieb als eigensicheres Betriebsmittel
Kennzeichnung:
Baumusterprüfbescheinigung:
Typ:
Normen:
Temperaturklasse
T4
T6 1)
1) Bei Einsatz des Steckmoduls "Digitale Rückmeldung" in der Temperaturklasse T6,
beträgt der höchstzulässige Umgebungstemperaturbereich -40 ... 35 °C (-40 ... 95 °F).
Wechsel ein-auf zweispaltig
Besondere Bedingungen für ATEX, Betrieb als eigensicheres Betriebsmittel
• Vor der endgültigen Installation entscheidet der Betreiber über den Einsatz des Gerätes,
entweder
A) als Gerät mit der Zündschutzart Eigensicher „Ex i" oder
B) als Gerät mit der Zündschutzart „Ex d"
und markiert die ausgewählte Einsatzart dauerhaft auf dem Typschild.
Bei der dauerhaften Markierung sind auch die spezifischen Umgebungskonditionen wie z. B.
chemische Korrosion, zu berücksichtigen. Die ausgewählte Einsatzart darf nur durch den
Hersteller nach erneuter Überprüfung geändert werden.
• Varianten, die gemäß gesonderter Bescheinigung auch der Zündschutzart „Druckfeste
Kapselung" entsprechen, dürfen nach Verwendung in der Zündschutzart „Druckfeste
Kapselung" nicht mehr eigensicher betrieben werden.
Wechsel ein-auf zweispaltig
62
II 2 G Ex ia IIC T6 resp. T4 Gb
II 2 G Ex ib IIC T6 resp. T4 Gb
II 3 G Ex ic IIC T6 resp. T4 Gc
TÜV 02 ATEX 1834 X
TZIDC-220
EN 60079-0:2009
EN 60079-11:2007
EN 60079-27:2008
Umgebungstemperaturbereich
-40 ... 85 °C
-40 ... 40 °C
TZIDC-200, TZIDC-210, TZIDC-220
Elektrische Daten für ia/ib/ic für Gruppe IIB/IIC
Signalstromkreis
(Klemme +11 / -12)
Shutdown-Schalteingang
(Klemme +85 / -86)
Mechanische digitale
2)
Rückmeldung
(Klemmen Limit1 +51 / -52
bzw. Limit2 +41 / -42)
2) Bei Verwendung des Schlitzinitiators SJ2_S1N (NO) darf der Stellungsregler nur im
Umgebungstemperaturbereich -25 ... 85 °C (-13 ... 185 °F) eingesetzt werden.
In Zündschutzart Eigensicherheit
Ex i IIC nur zum Anschluss an ein
bescheinigtes FISCO-Speisegerät
oder eine Barriere bzw. Speisegerät
mit Höchstwerten entsprechend
folgender Tabelle:
Spannung = 24 V
Strom = 250 mA
Leistung = 1,2 W
Kennlinie = linear
L < 10 µH
i
C < 5 nF
i
In Zündschutzart Eigensicherheit
Ex i IIC nur zum Anschluss an einen
bescheinigten eigensicheren
Stromkreis mit den Höchstwerten:
U = 30 V
i
C = 3,7 nF
i
L vernachlässigbar klein
i
Höchstwerte siehe EG-
Baumusterprüfbescheinigungs-
nummer PTB 00 ATEX 2049 X
