Montage

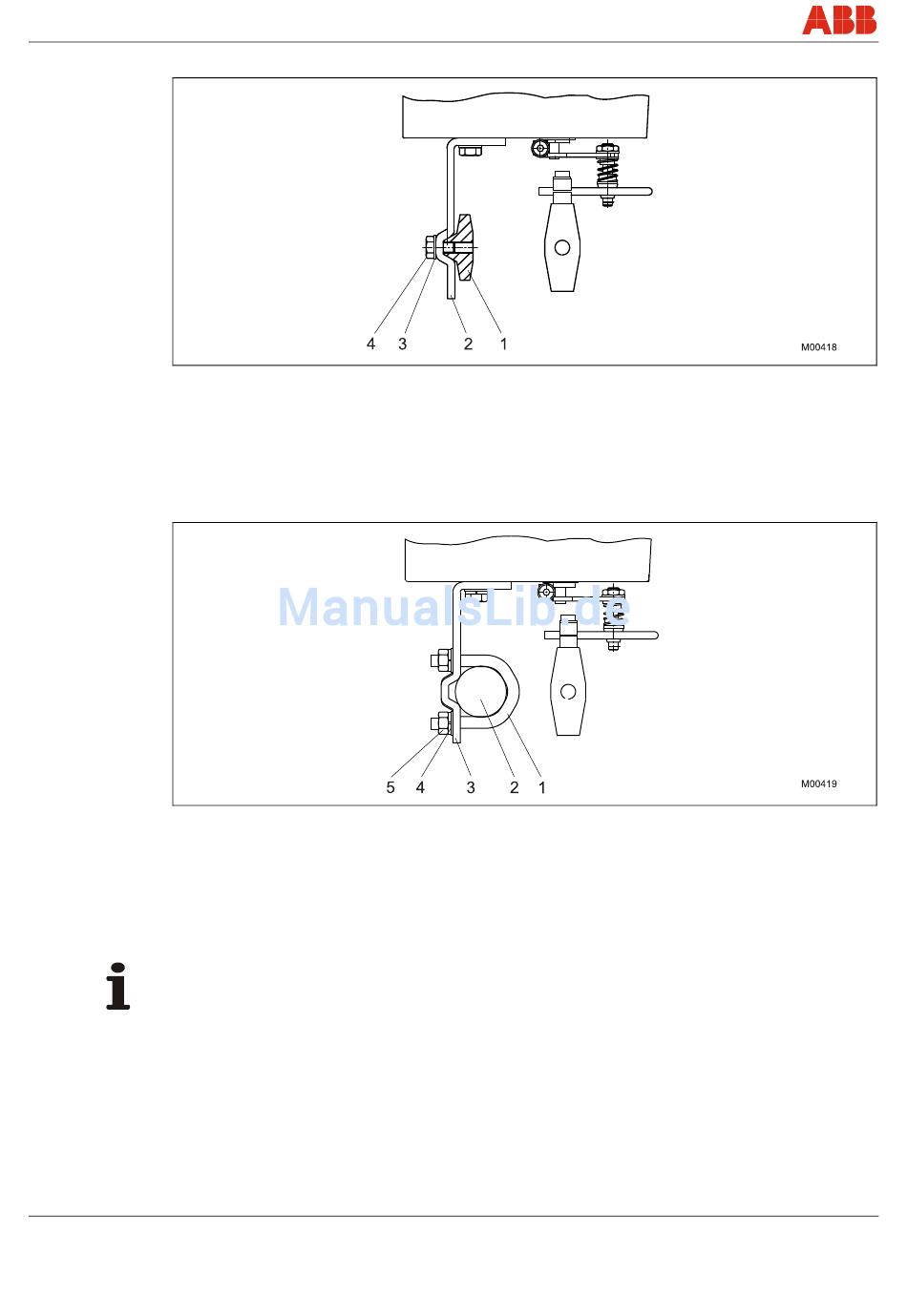

4.a Anbau an Gussrahmen
Abb. 9
•
Anbauwinkel (2) mit Schraube (4) und Unterlegscheibe (3) am Gussrahmen (1) befestigen
oder
4.b Anbau an Säulenjoch
Abb. 10
•
Anbauwinkel (4) in der geeigneten Position an das Säulenjoch (3) halten.
•
Bügelschrauben (2) von der Innenseite des Säulenjochs (3) her durch die Bohrungen des
Anbauwinkels stecken.
•
Unterlegscheiben (5) und Muttern (6) aufsetzen. Muttern handfest anziehen.
WICHTIG (HINWEIS)
Die Höhenposition des Stellungsreglers so am Gussrahmen oder Säulenjoch ausrichten, dass
der Hebel bei halbem Hub der Armatur augenscheinlich waagerecht steht.
18
TZIDC-200, TZIDC-210, TZIDC-220
42/18-85-DE
