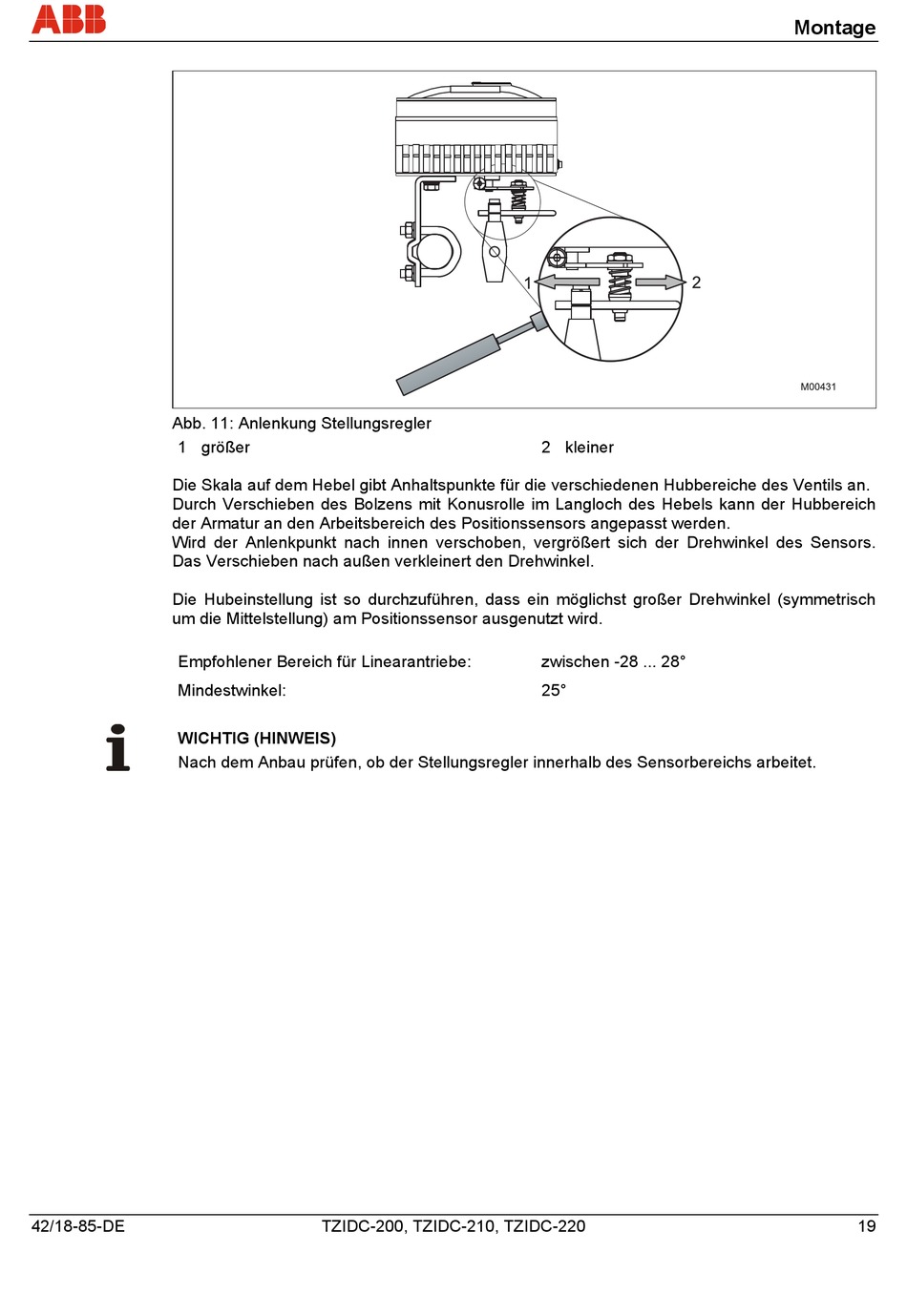

Abb. 11: Anlenkung Stellungsregler
1 größer
Die Skala auf dem Hebel gibt Anhaltspunkte für die verschiedenen Hubbereiche des Ventils an.
Durch Verschieben des Bolzens mit Konusrolle im Langloch des Hebels kann der Hubbereich
der Armatur an den Arbeitsbereich des Positionssensors angepasst werden.
Wird der Anlenkpunkt nach innen verschoben, vergrößert sich der Drehwinkel des Sensors.
Das Verschieben nach außen verkleinert den Drehwinkel.
Die Hubeinstellung ist so durchzuführen, dass ein möglichst großer Drehwinkel (symmetrisch
um die Mittelstellung) am Positionssensor ausgenutzt wird.
Empfohlener Bereich für Linearantriebe:
Mindestwinkel:
WICHTIG (HINWEIS)
Nach dem Anbau prüfen, ob der Stellungsregler innerhalb des Sensorbereichs arbeitet.
42/18-85-DE
TZIDC-200, TZIDC-210, TZIDC-220
2 kleiner
zwischen -28 ... 28°
25°
Montage
19
