Montage

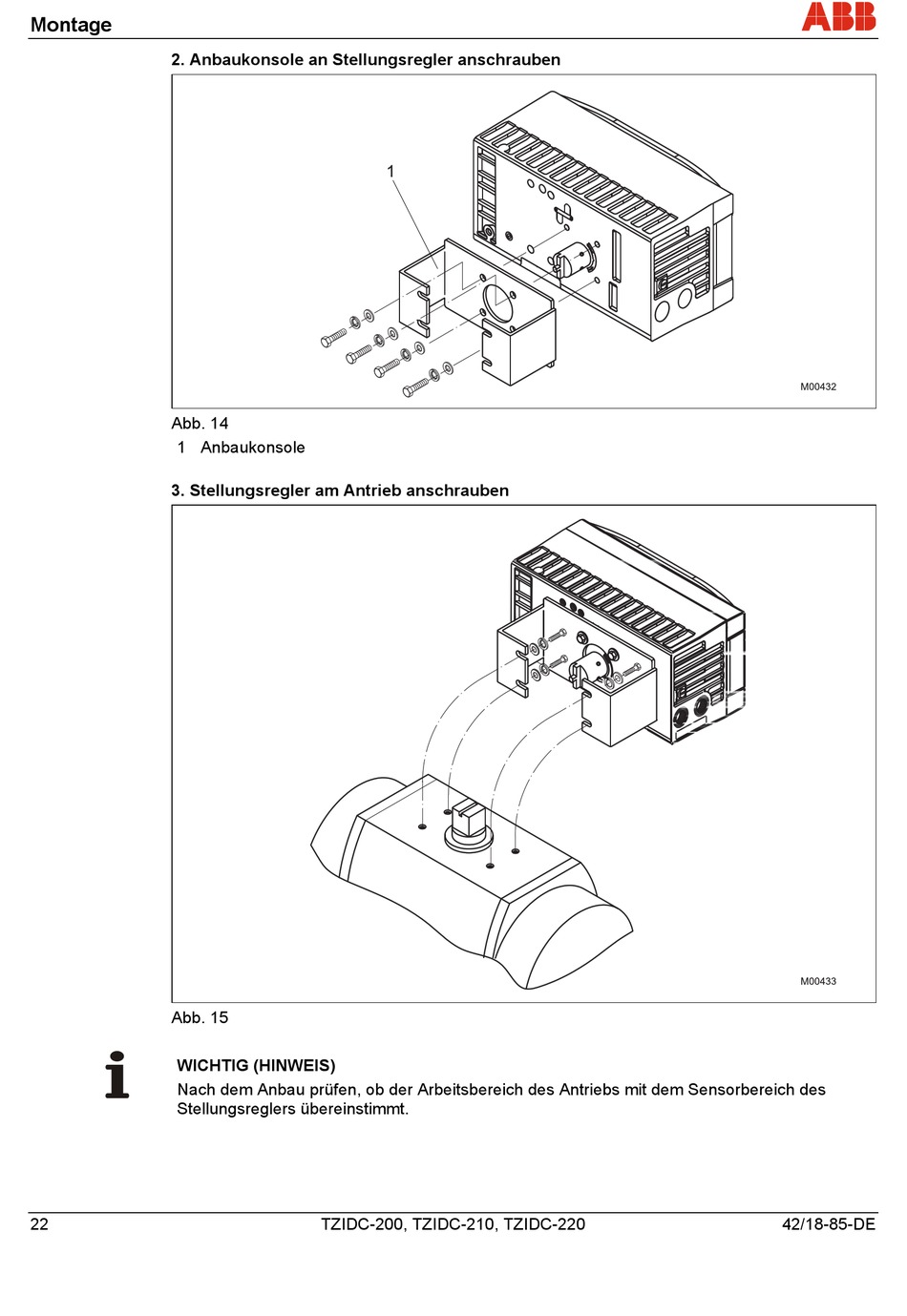

2. Anbaukonsole an Stellungsregler anschrauben
Abb. 14
1 Anbaukonsole
3. Stellungsregler am Antrieb anschrauben
Abb. 15
WICHTIG (HINWEIS)
Nach dem Anbau prüfen, ob der Arbeitsbereich des Antriebs mit dem Sensorbereich des
Stellungsreglers übereinstimmt.
22
TZIDC-200, TZIDC-210, TZIDC-220
42/18-85-DE
