48 de | Montieren der Dachbrüstungs- und Rohrhalterung
P101
LINE NC NEUT

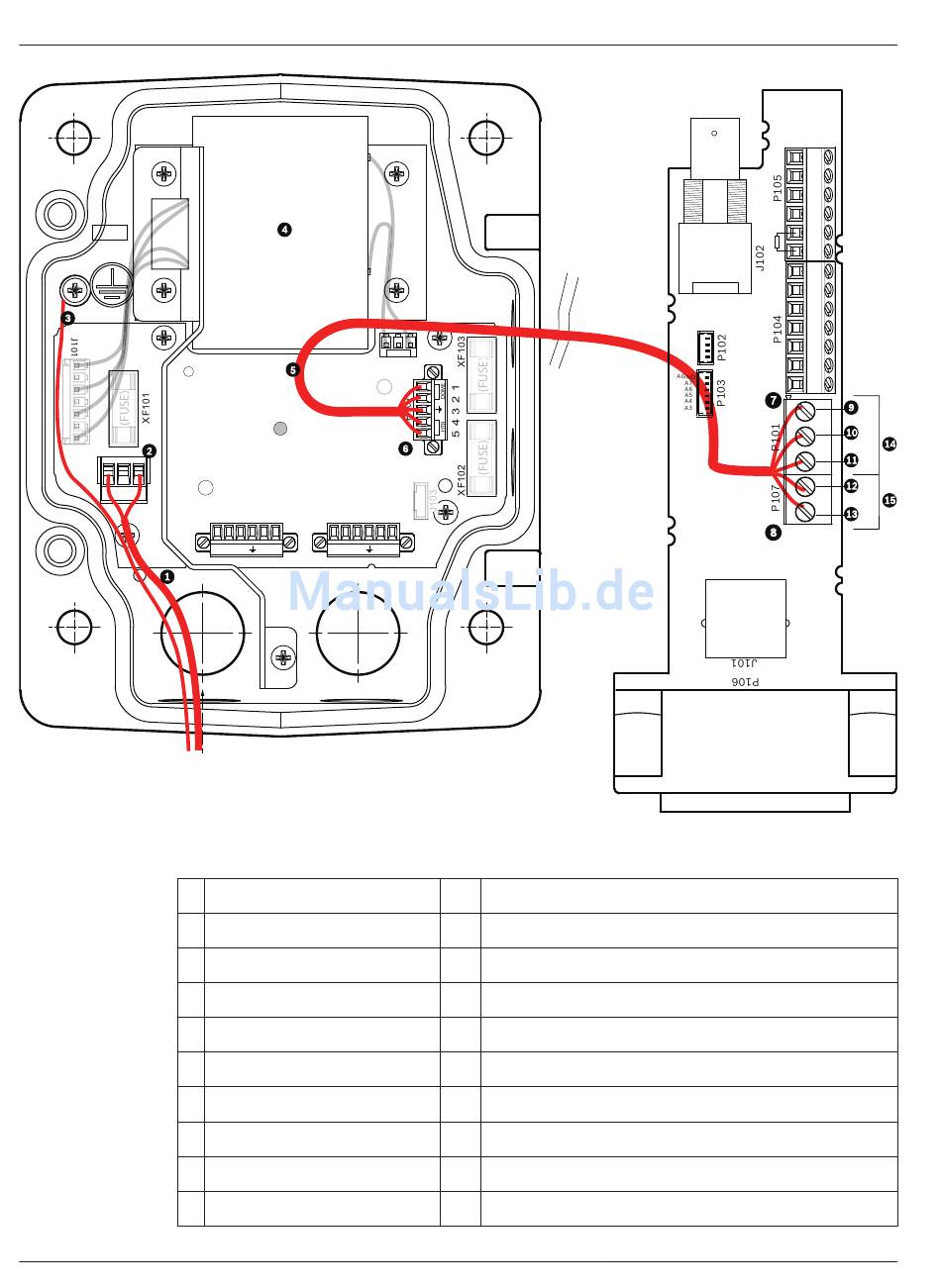

Bild 8.2: VG4-A-PSU1 oder VG4-A-PSU2 Netzteilkasten angeschlossen an die Rohrschnittstellenplatine
1
2
3
4
5
6

Verkabeln des Netzteilkastens

2013. 04 | 1.0 |
J102
P106 P105
GND TXD RXD C+ C- GND TXD RXD C+ C-
VG4-A-PSU1/VG4-A-PSU2
120/230-VAC-Netzeingang
Stecker P101
Masseanschluss
Transformator
24-VAC-Netzausgang
Stecker P107
(LED)
Rohrschnittstellenplatine
7 Stecker P101
8 Stecker P107
9 24-VAC-Stromversorgungseingang (zur Kamera)
10 Erdung
11 24-VAC-Stromversorgungseingang (zur Kamera)
12 24-VAC-Netzeingangsleitung (an Heizelement)
13 24-VAC-Netzeingangsleitung (an Heizelement)
14 Camera Power (Kamera ein/aus)
15 Stromversorgung Heizelement
Bedienungsanleitung
AUTODOME 7000 Serie (IP und HD)
BNC
AGND
OUT 3
OUT 2
OUT 1
