32
de | Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm
P101
LINE NC NEUT
1 2 3

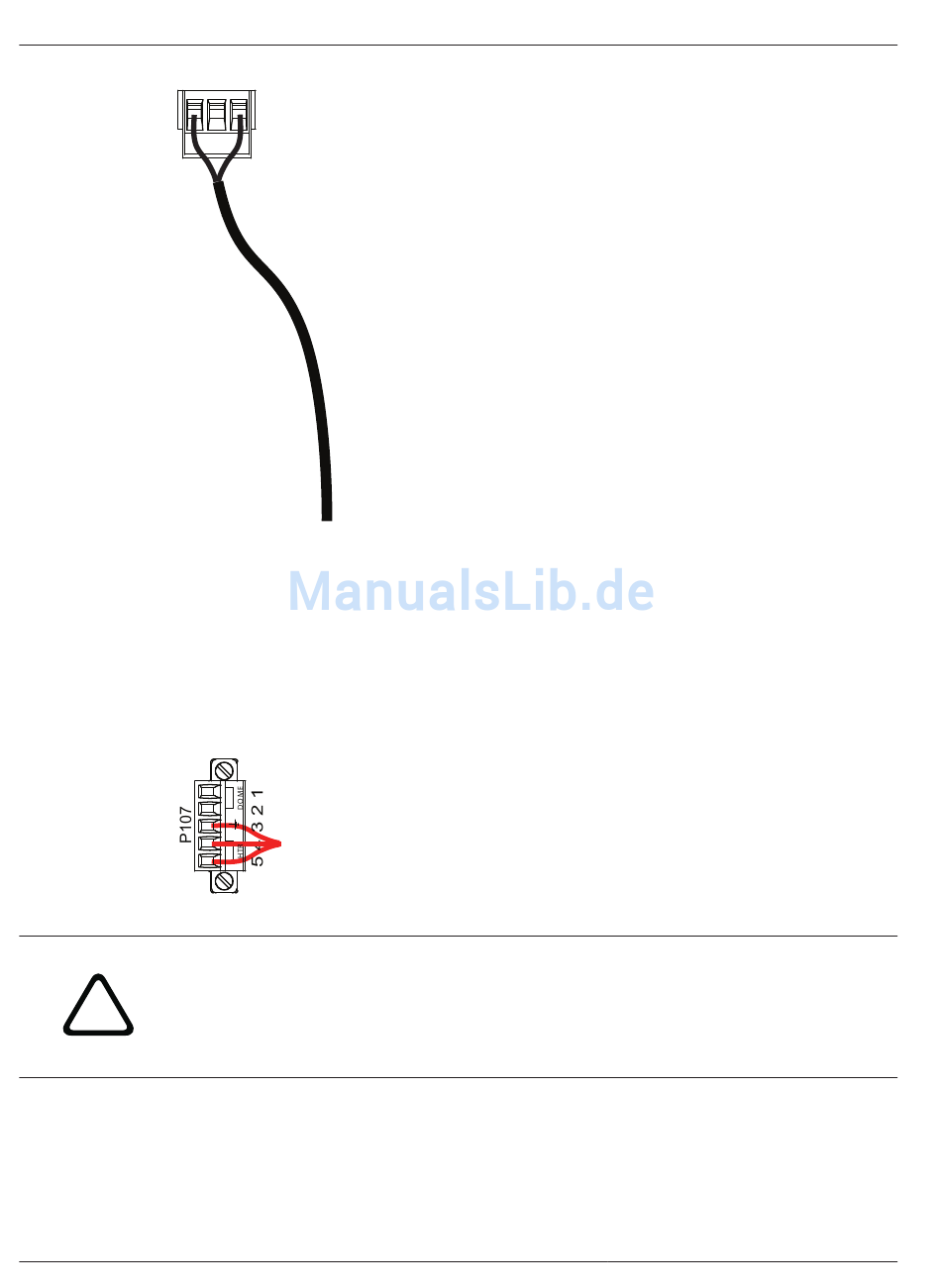

Bild 7.5: 115/230-VAC-Netzeingang
4.
5.
Bild 7.6: 24-VAC-Netzausgang
Warnung!
Stellen Sie sicher, dass Sie die ausgehenden Stromleiter mit den P107-Anschlüssen (HN und
!
HL) des Heizelements verbinden. Die Sicherung (XF103) für die Stromversorgung des Heizele-
ments ist für höhere Stromstärken (3,15 A) ausgelegt als die Sicherung (XF102) für die
Stromversorgung der Kamera (2,0 A).
6.
7.
2013. 04 | 1.0 |
Schließen Sie den Erdungsleiter an die Masseschraube an.
Schließen Sie drei Kabel an den Netzausgangsanschluss P107 an, um die 24-VAC-
Stromversorgung zum VG4-PA0 Netzteilkasten zu leiten.
Schließen Sie das erste Kabel an den Stift 5 (HN: Neutralkontakt Heizelement) an.
Schließen Sie die zweite Ader an den Kontakt 4 (HL: Heizelement Außenleiter) an.
Schließen Sie die dritte Ader an den Kontakt 3 (Schutzleiter) an.
Entnehmen Sie die Anschlussbelegung den Angaben für die Stiftleiste P107 in der obigen
Tabelle. Eine grafische Darstellung finden Sie in der nachfolgenden Abbildung:
Führen Sie die ausgehenden 24-VAC-Stromleiter über die Durchführung an der linken
Seite des Kastens in den VG4-PA0 Netzteilkasten hinein.
Schneiden Sie alle 24-VAC-Stromleiter und Erdungsleiter auf die passende Länge zu,
sodass ausreichendes Spiel für den Anschluss an die Klemmen im Netzteilkasten
vorhanden ist. Die Leiter dürfen allerdings nicht so lang sein, dass sie durch die
Abdeckklappe gequetscht werden oder die Schließung der Abdeckklappe behindern.
Bedienungsanleitung
AUTODOME 7000 Serie (IP und HD)
Bosch Security Systems
