40
de | Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm

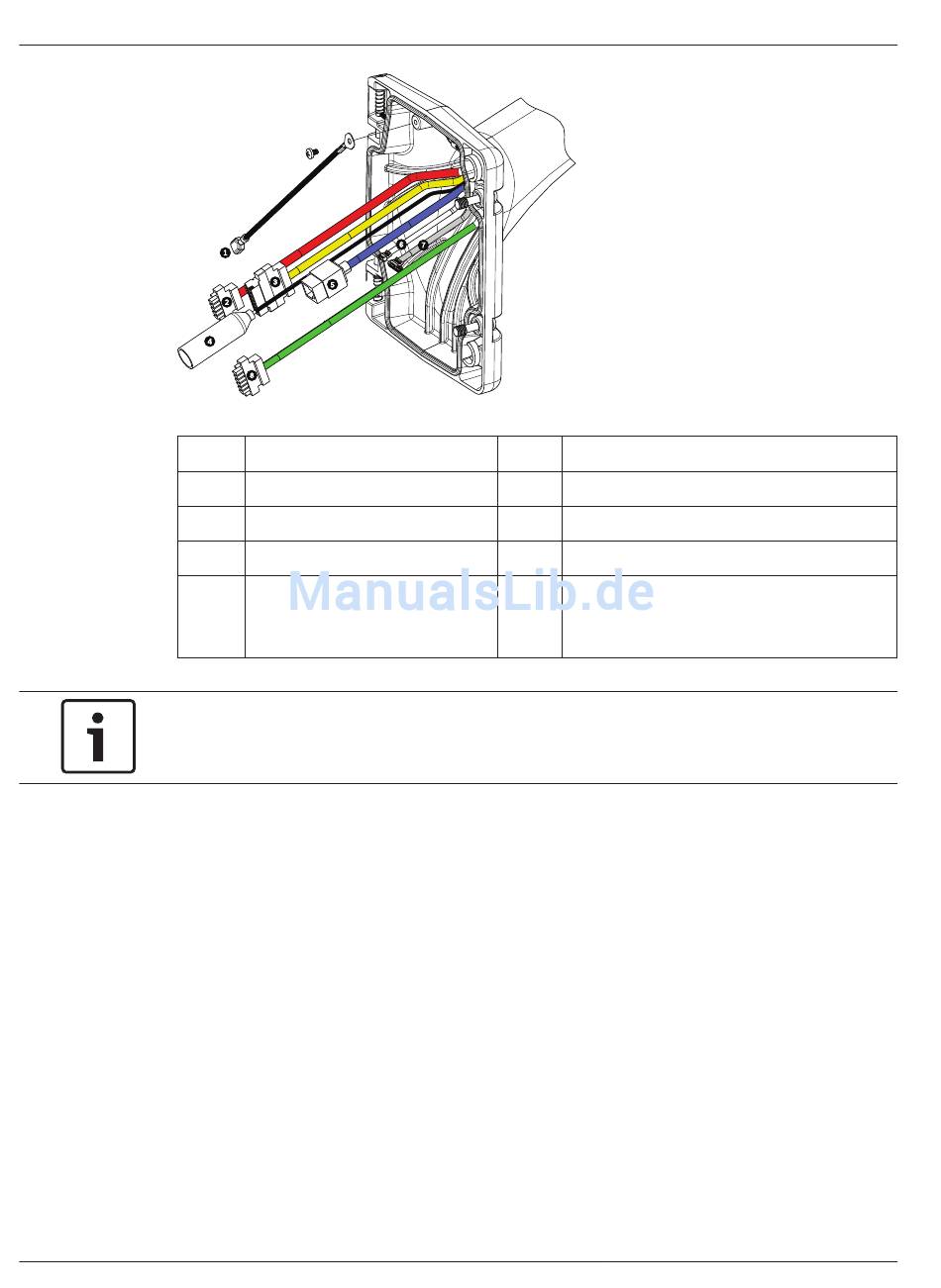

Bild 7.11: Kabel am Hängearm
1
2
3
4
Hinweis!
Die Kabelspezifikationen und Kabellängen sind im Kapitel Anschluss, Seite 78 aufgeführt.
1.
2.
3.
2013. 04 | 1.0 |
Kabel
Antistatik-Band (schwarz)
24-VAC-Versorgung (rot)
Relaiskontakte (gelb)
Videokoaxialkabel (schwarz)
(nicht bei AUTODOME 7000
Serie Kameras)
Führen Sie alle eingehenden Kabel durch eine der geerdeten Kabeldurchführungen an der
Unterseite der Montageplatte. Bei einer Mastmontage führen Sie alle Kabel durch die
rechtwinklige Kabeldurchführung.
Bringen Sie an der anderen Kabeldurchführung den wasserdichten Verschlussstopfen an.
Verbinden Sie den Erdungsflachstecker (Position 1, unten) mit einem der Flachstecker an
der Innenseite der Montageplatte.
Kabel
5
UTP-Video/Ethernet (blau)
6
Alarmausgänge (weiß)
7
Alarmeingänge (grau)
8
Serielle Datenübertragung (grün);
für Audioeingang/-ausgang bei der
AUTODOME 7000 Serie
Bedienungsanleitung
AUTODOME 7000 Serie (IP und HD)
Bosch Security Systems
