Systembeschreibung K-System – Trennbarrieren
Installation
Der Einspeisebaustein enthält eine frontseitige, auswechselbare Sicherung von
5 A. Diese Sicherung gewährleistet den Schutz des Power Rails und der
Anschlusskontakte. Beschädigungen durch eine verpolte Versorgungsspannung
oder eine zu große Anzahl montierter Trennbausteine werden verhindert. Die
Trennbausteine auf dem Power Rail besitzen integrierte Gerätesicherungen.
Fehler im Trennbaustein oder auf den Signalleitungen haben keine Rückwirkung
auf das Einspeisesystem des Power Rails. Die Sicherung von 5 A erlaubt einen
Nennstrom von bis zu 4 A über den gesamten Temperaturbereich.
Zusätzlich hat der Einspeisebaustein die Funktion mittels separatem
Relaisausgang eine Sammelfehlermeldung oder den Spannungsausfall der
Trennbausteine auszugeben.
Die Einspeisung auf das Power Rail kann alternativ mit der Stromversorgung
KFA6-STR-1.24.* erfolgen. Dabei ist aber keine Sammelfehlermeldung möglich.
Nicht redundante Einspeisung mit Einspeisebaustein
Der Einspeisebaustein wird auf das Power Rail montiert und ermöglicht die
einfache und zuverlässige Versorgung aller angeschlossenen Trennbausteine.
Diese Methode macht die Verdrahtungsschleifen (Daisy Chain) einer
herkömmlichen Installation ohne Power Rail überflüssig.
1

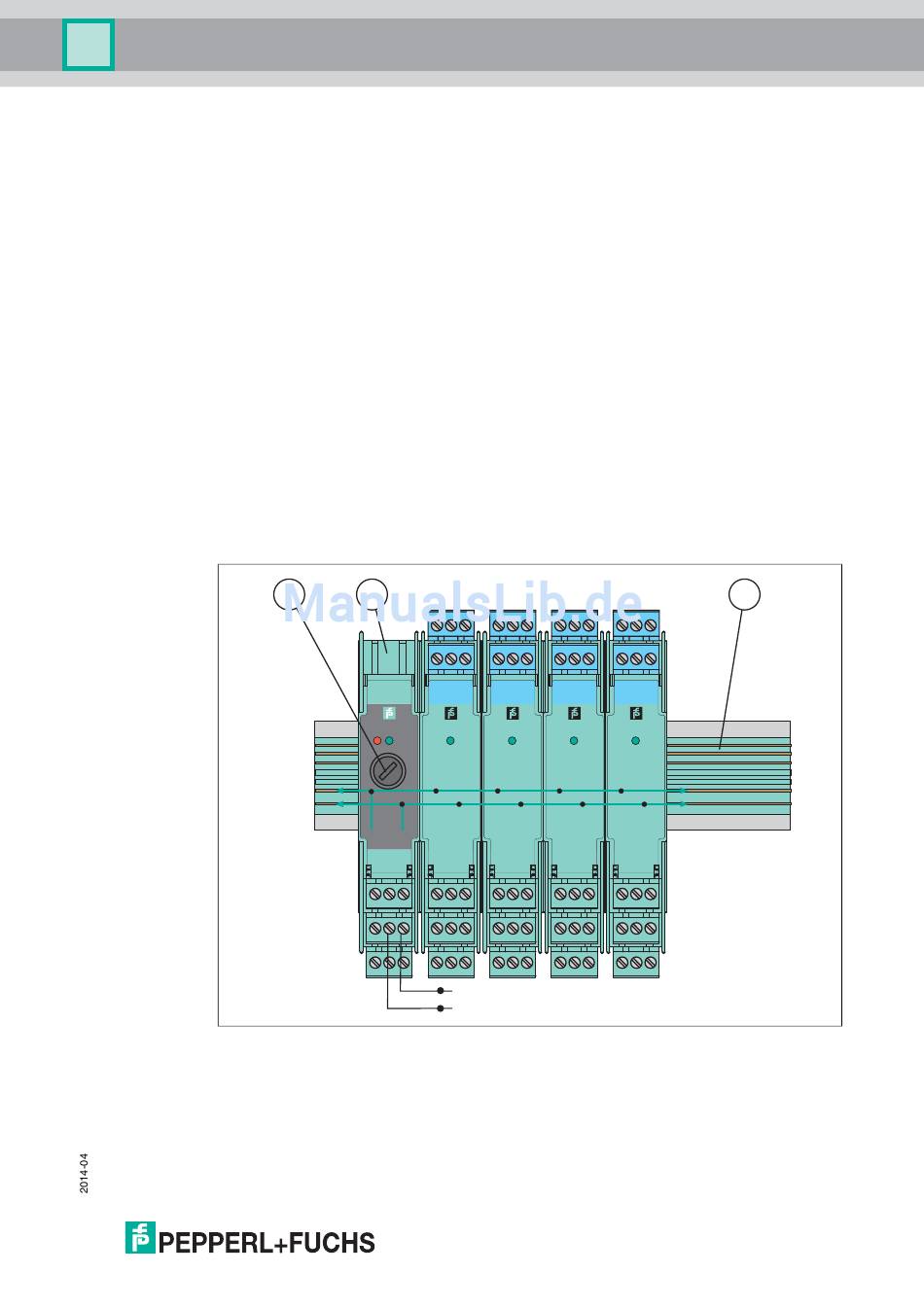

Abbildung 3.6
