Systembeschreibung K-System – Trennbarrieren
Produktspezifikationen

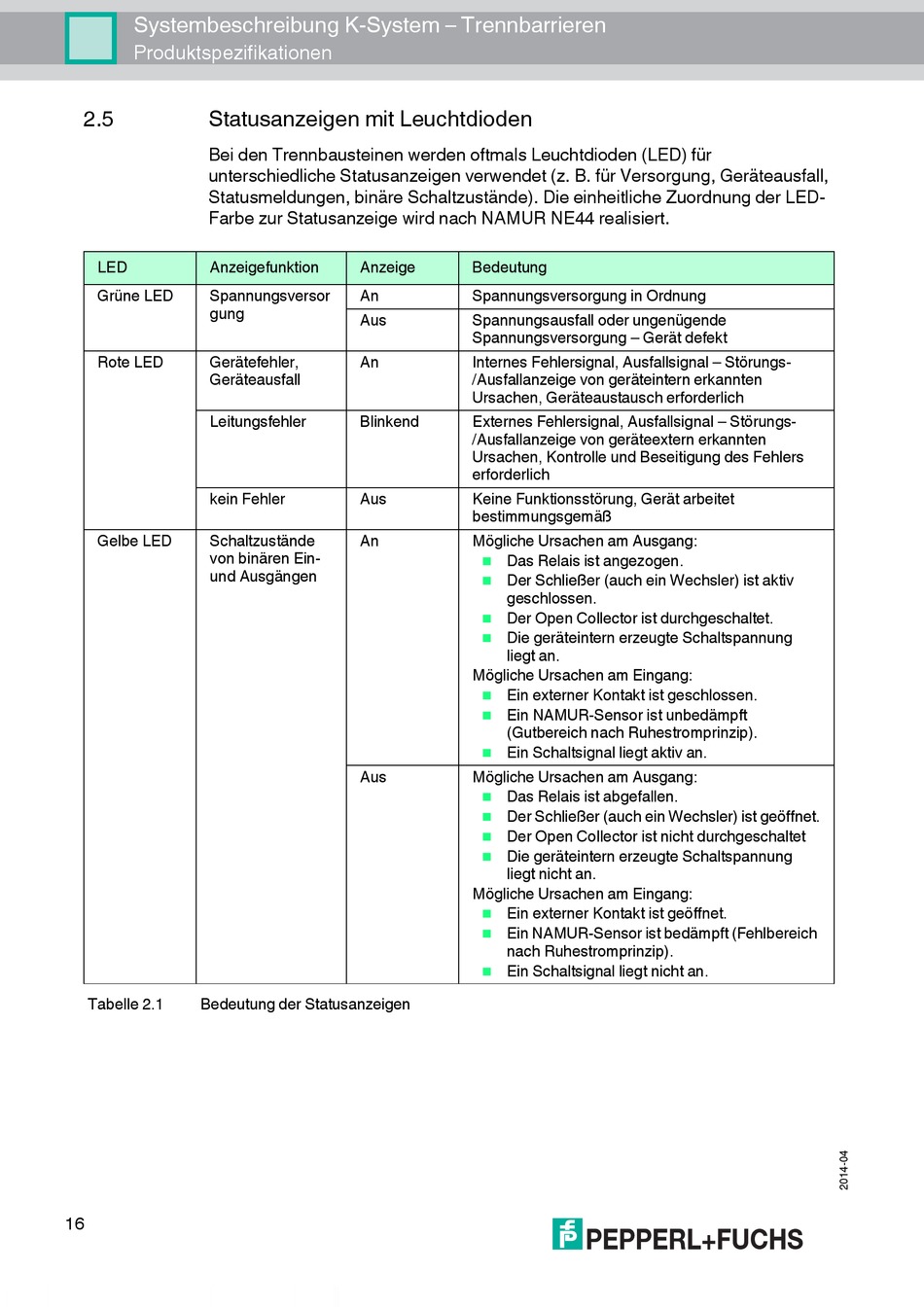

2.5
Statusanzeigen mit Leuchtdioden
Bei den Trennbausteinen werden oftmals Leuchtdioden (LED) für
unterschiedliche Statusanzeigen verwendet (z. B. für Versorgung, Geräteausfall,
Statusmeldungen, binäre Schaltzustände). Die einheitliche Zuordnung der LED-
Farbe zur Statusanzeige wird nach NAMUR NE44 realisiert.
LED
Anzeigefunktion
Grüne LED
Spannungsversor
gung
Rote LED
Gerätefehler,
Geräteausfall
Leitungsfehler
kein Fehler
Gelbe LED
Schaltzustände
von binären Ein-
und Ausgängen
Tabelle 2.1
Bedeutung der Statusanzeigen
16
Anzeige
Bedeutung
An
Spannungsversorgung in Ordnung
Aus
Spannungsausfall oder ungenügende
Spannungsversorgung – Gerät defekt
An
Internes Fehlersignal, Ausfallsignal – Störungs-
/Ausfallanzeige von geräteintern erkannten
Ursachen, Geräteaustausch erforderlich
Blinkend
Externes Fehlersignal, Ausfallsignal – Störungs-
/Ausfallanzeige von geräteextern erkannten
Ursachen, Kontrolle und Beseitigung des Fehlers
erforderlich
Aus
Keine Funktionsstörung, Gerät arbeitet
bestimmungsgemäß
An
Mögliche Ursachen am Ausgang:
Das Relais ist angezogen.
Der Schließer (auch ein Wechsler) ist aktiv
geschlossen.
Der Open Collector ist durchgeschaltet.
Die geräteintern erzeugte Schaltspannung
liegt an.
Mögliche Ursachen am Eingang:
Ein externer Kontakt ist geschlossen.
Ein NAMUR-Sensor ist unbedämpft
(Gutbereich nach Ruhestromprinzip).
Ein Schaltsignal liegt aktiv an.
Aus
Mögliche Ursachen am Ausgang:
Das Relais ist abgefallen.
Der Schließer (auch ein Wechsler) ist geöffnet.
Der Open Collector ist nicht durchgeschaltet
Die geräteintern erzeugte Schaltspannung
liegt nicht an.
Mögliche Ursachen am Eingang:
Ein externer Kontakt ist geöffnet.
Ein NAMUR-Sensor ist bedämpft (Fehlbereich
nach Ruhestromprinzip).
Ein Schaltsignal liegt nicht an.
