Systembeschreibung K-System – Trennbarrieren
Produktspezifikationen
1
OUT CHK PWR

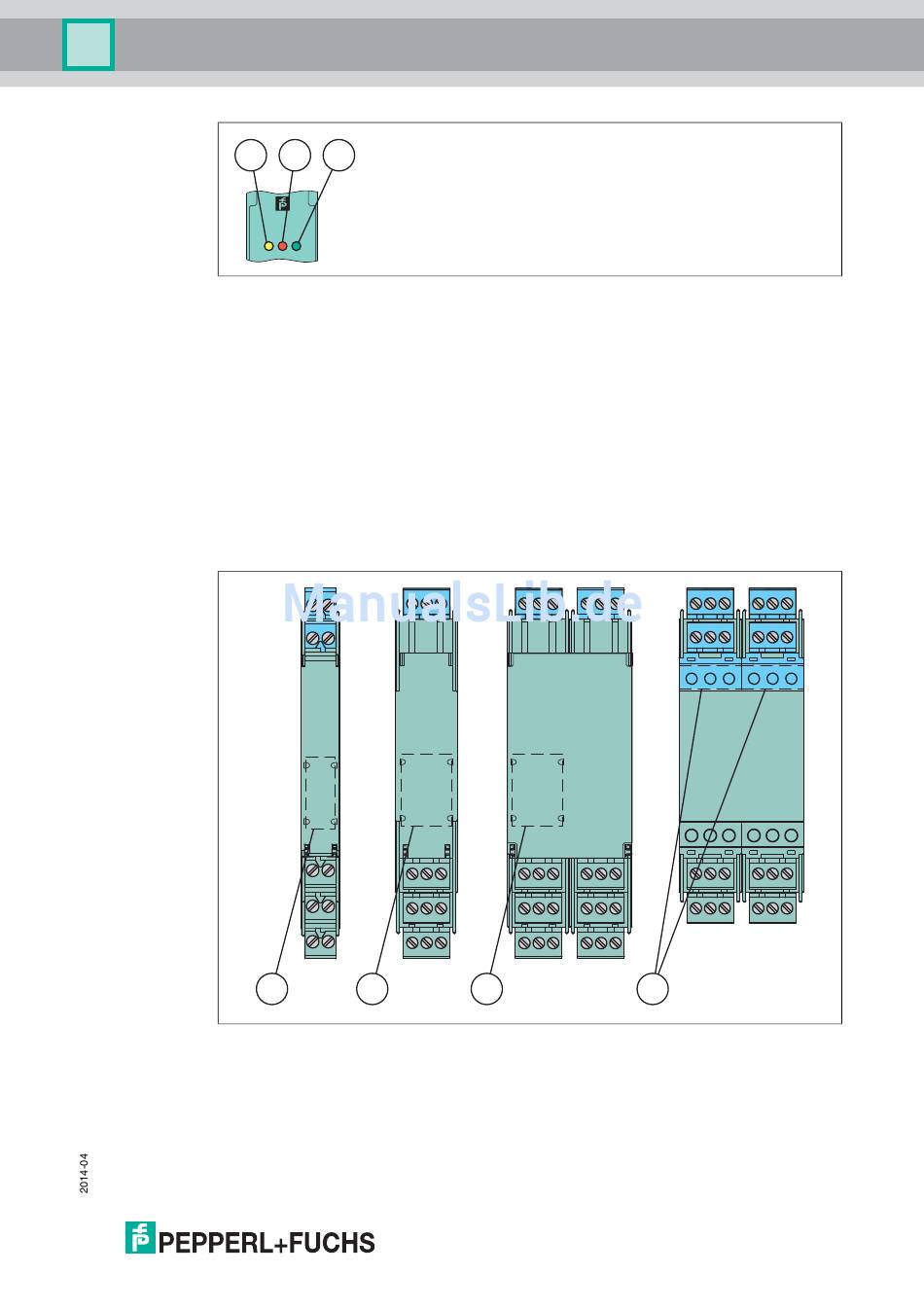

Abbildung 2.12 Beispiel Statusanzeigen
1
Gelbe LED "OUT"
Schaltzustand des Ausgangs
2
Rote LED "CHK"
Statusanzeige Leitungsbruch, Leitungskurzschluss
3
Grüne LED "PWR"
Statusanzeige Versorgung
2.6
Beschriftungsträger
Für die individuelle Kennzeichnung sind die Geräte ab Werk mit einem
Beschriftungsträger ausgestattet.
1
Abbildung 2.13 Beschriftungsträger auf der Frontseite
1
Beschriftungsträger KC-Geräte für Beschriftungsschilder 22 mm x 9 mm
2
Beschriftungsträger KF-Geräte für Beschriftungsschilder 22 mm x 16,5 mm
3
Beschriftungsträger KF-Geräte (alte Version) für Beschriftungsschilder 18 mm x 8 mm
2
3
2
2
3
17
