Systembeschreibung K-System – Trennbarrieren
Installation
3.4.1
Versorgung ohne Power Rail
Werden Geräte mit Wechselspannungs- oder Weitbereichsnetzteilen verwendet,
können die Vorteile des Power Rails nicht genutzt werden.

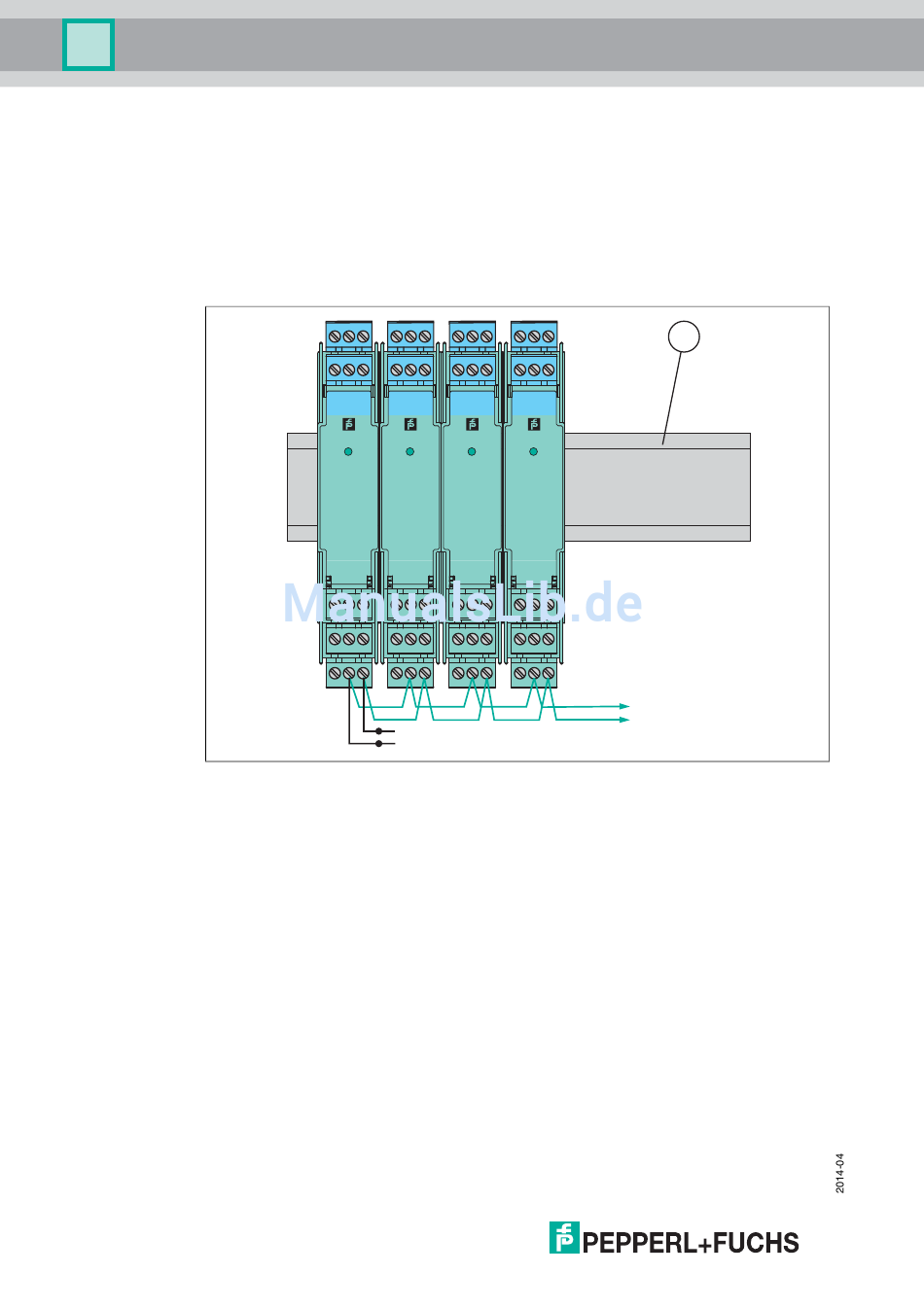

Konventionelle Versorgungen erfordern aufwändige Verdrahtungen. Nach dem
Anschluss aller Trennbausteine sind zahlreiche Leitungen vorhanden. Für
weitere Funktionen (z. B. Leitungsfehlerüberwachung) ist eine zusätzliche
Verdrahtung notwendig.
Abbildung 3.5
1
3.4.2
Versorgung mit Power Rail
Für Geräte mit 24 V DC-Versorgungsspannung verringert der Einsatz des
Power Rails die Verdrahtungs- und Installationskosten. Das Power Rail eliminiert
das Risiko von Verdrahtungsfehlern nahezu vollständig und vereinfacht die
Erweiterung.
Die Versorgungsspannung von 24 V DC (max. 4 A) wird über einen
Einspeisebaustein an das Power Rail geleitet, um maximal 80 Geräte zu
versorgen.
