91

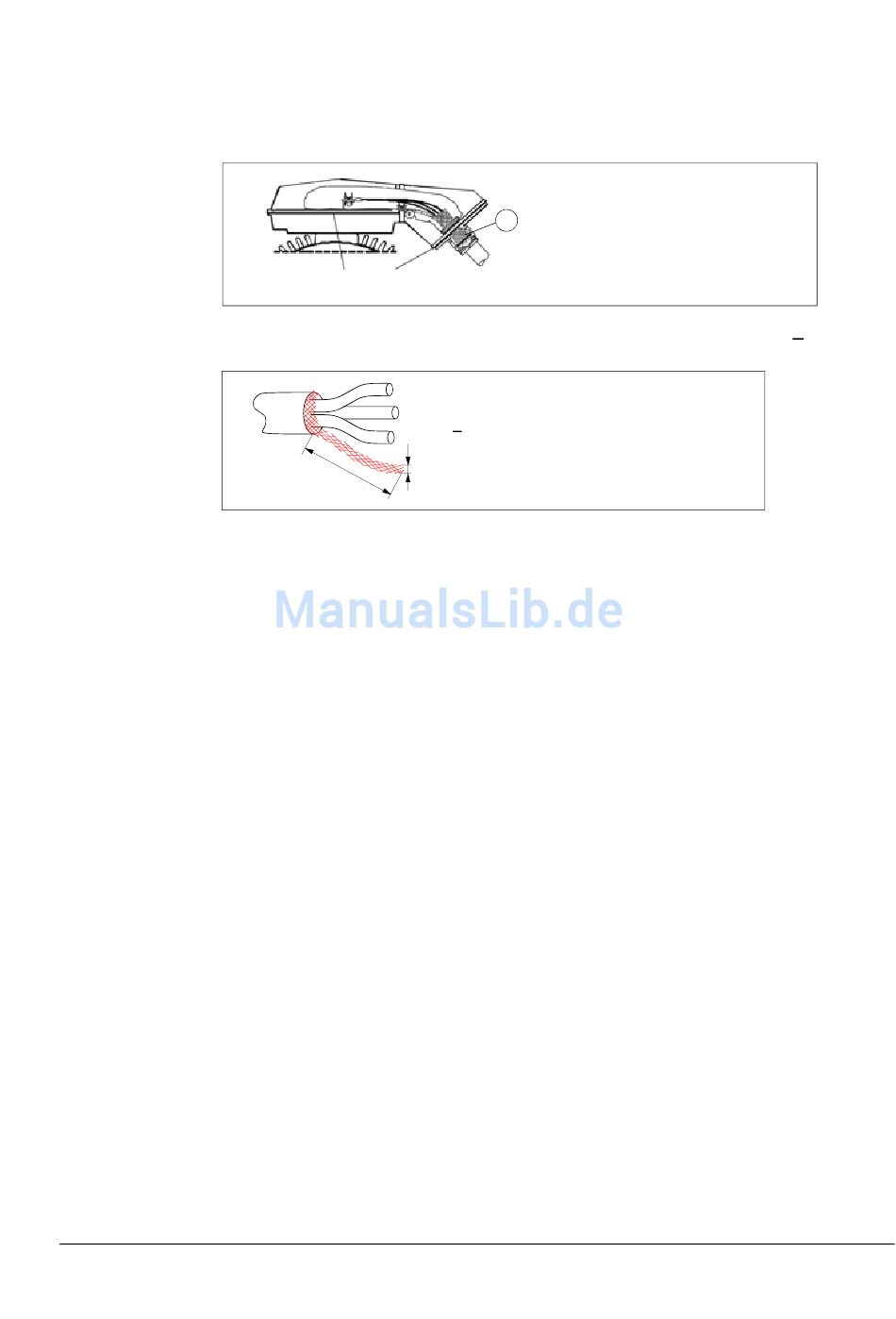

Die Motorkabelschirme motorseitig an Erde/PE wie folgt anschließen:
• 360-Grad-Erdung an der Kabelverschraubung des Motorklemmenkastens (1)
1
• oder durch Verdrillen des Schirms wie folgt erden: Breite abgeplattet > 1/5 ·
Länge.
b > 1/5 x a
b
a

DC Anschluss

Die UDC+ und UDC– Klemmen können für Konfigurationen mit einer DC-Sammel-
schiene für mehrere Frequenzumrichtermodule benutzt werden. Dadurch kann die
von einem Modul zurückgespeiste Energie von einem anderen Modul im motori-
schen Betrieb genutzt werden. Weitere Informationen siehe Common DC configura-
tion for ACSM1-04 drives application guide (3AFE68978297 [englisch]).
Installation
