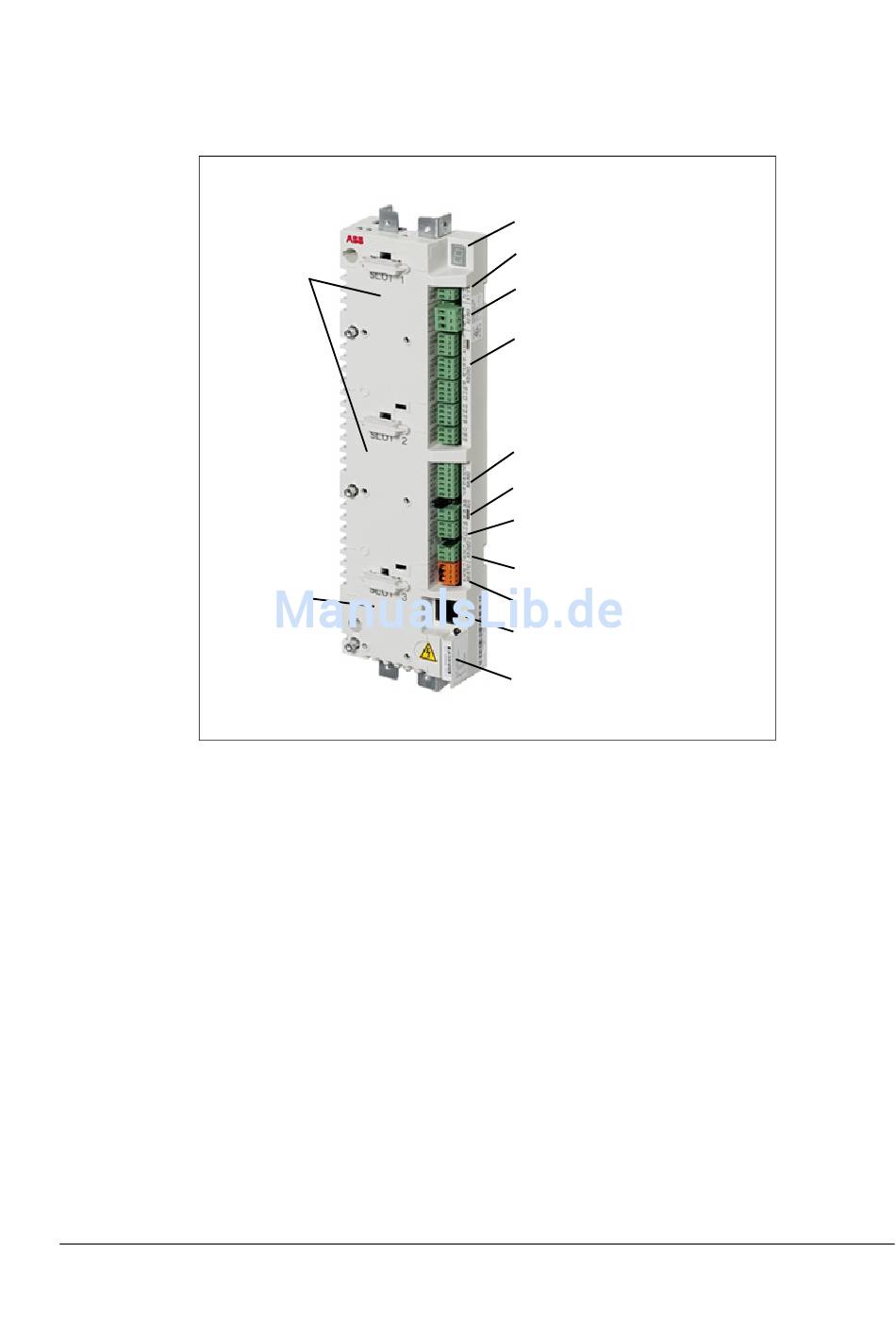

Der Aufbau der Regelungseinheit ist in der folgenden Abbildung dargestellt (Schutz-
abdeckungen der Steckplätze aufgesetzt).
Steckplätze 1
und 2 für optiona-
le E/A-Erweite-
rungen und
Drehgeber-/Re-
solver-Schnitt-
stellenmodule
Steckplatz 3 für
optionale
Feldbus-Adapter
7-Segment-Anzeige
Externe 24 V-
Spannungsversorgung
Relaisausgang
Digitaleingänge/-ausgänge
Analogeingänge
Thermistoreingang
Analogausgänge
Anschluss für die Umrichter-
Umrichter-Kommunikation (D2D)
Sicher abgeschaltetes
Drehmoment (STO)
Bedienpanel- / PC-Anschluss
Memory Unit (JMU)-Anschluss
