Kategorie C4

Können die Bedingungen unter
auch folgendermaßen eingehalten werden:
1. Es muss sichergestellt werden, dass keine störenden Emissionen benachbarte
Niederspannungsnetze beeinflussen. In einigen Fällen ist die natürliche Emissionsunterdrückung in
Transformatoren und Kabeln ausreichend. Im Zweifelsfall sollte ein Netztransformator mit statischer
Abschirmung zwischen den Primär- und Sekundärwicklungen verwendet werden.
2. Die Installation wird mit den Maßnahmen zur Unterdrückung von Störungen in einem EMV-Plan
beschrieben. Eine Mustervorlage können Sie bei Ihrer ABB-Vertretung anfordern.
3. Die Motor- und Steuerkabel wurden entsprechend den im Hardware-Handbuch enthaltenen
Anweisungen ausgewählt und verwendet.
4. Der Frequenzumrichter wurde gemäß den Anweisungen im Hardware-Handbuch installiert.
WARNUNG! Ein elektrischer Antrieb der Kategorie C4 ist nicht für den Anschluss an ein öffentliches
Niederspannungsnetz, an das auch Wohngebäude angeschlossen sind, vorgesehen. Bei Anschluss
des Frequenzumrichters an ein solches Netz sind Radiofrequenzstörungen zu erwarten.
Technische Daten

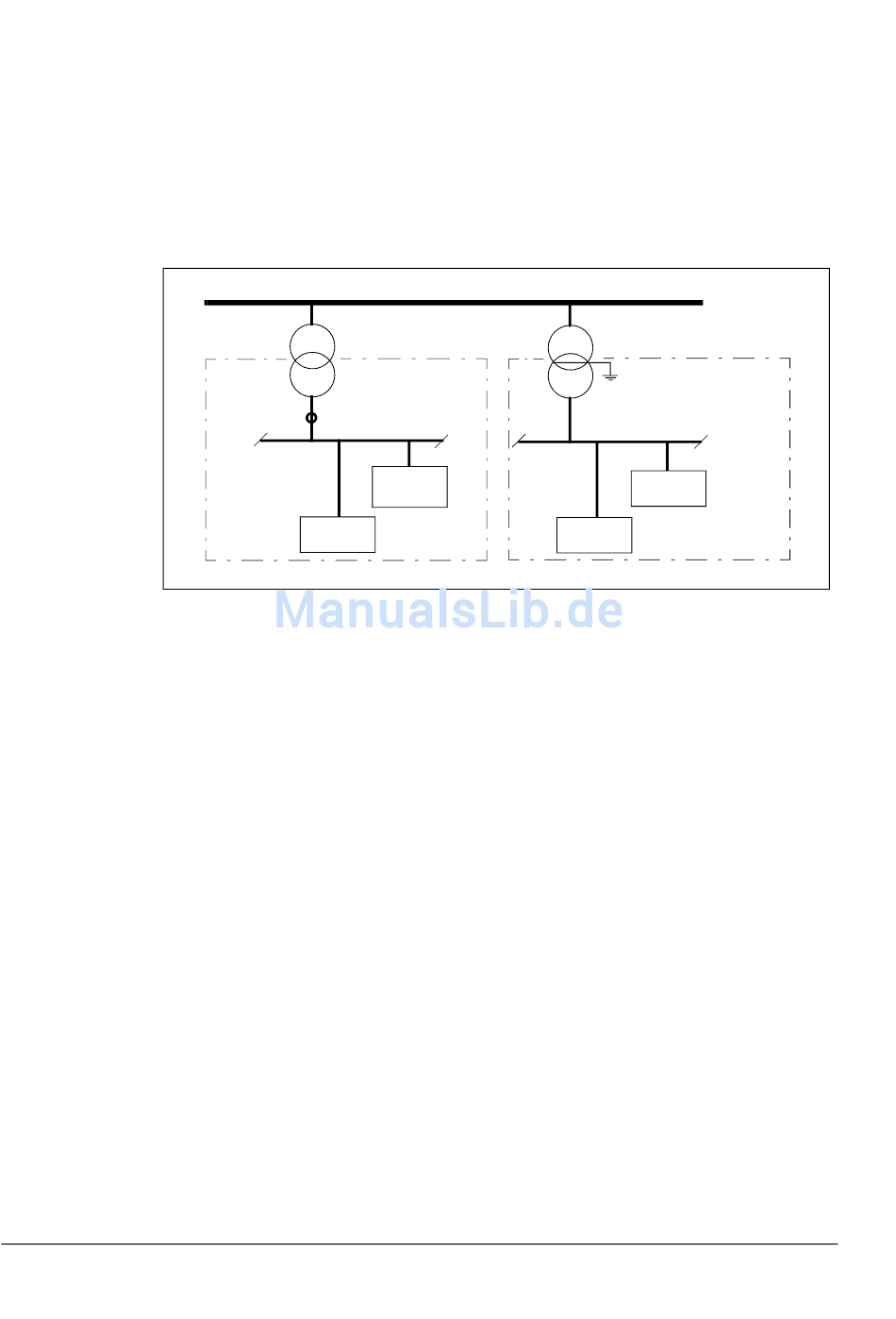

Kategorie C3
Mittelspannungsnetz
Benachbartes Netz
Messpunkt
Nieder-
spannung
Geräte
(Opfer)
Geräte
nicht erfüllt werden, können die Anforderungen der Norm
Einspeisetransformator
Nieder-
spannung
Geräte
Statische
Abschirmung
Umrichter
