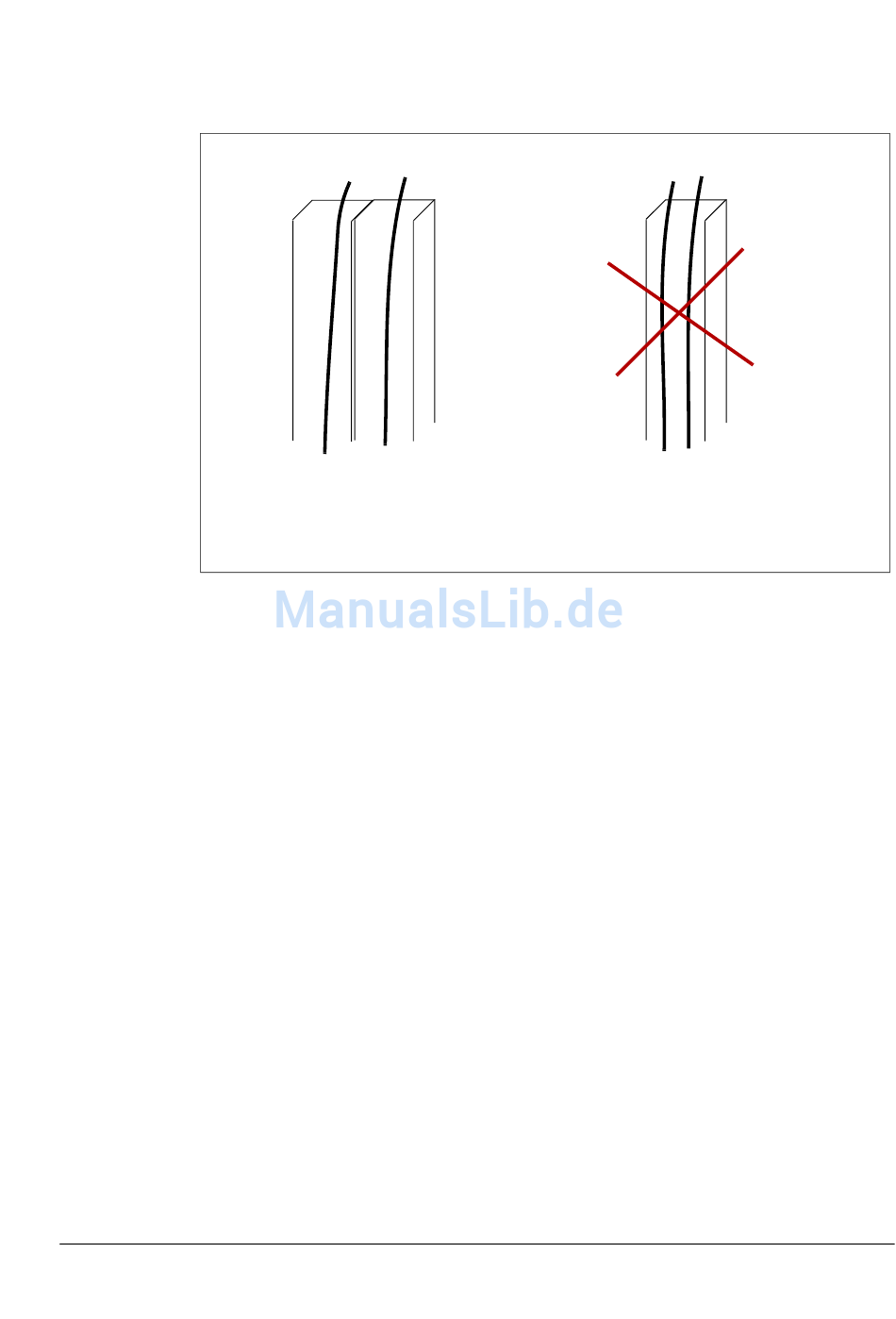

Separate Steuerkabelkanäle
Steuerkabel mit 24 V und 230 V im
Schaltschrank in separaten
Kabelkanälen verlegen.
Durchgängiger Motorkabelschirm oder Gehäuse für Ausrüstung im Motorkabel
Aus Sicherheitsgründen und um den Störpegel zu reduzieren, wenn Schutzschalter,
Schütze, Anschlusskästen oder ähnliche Geräte am Motorkabel (d.h. zwischen dem
Frequenzumrichter und dem Motor) installiert sind:
• Europäische Union: Die Geräte in einem Metallgehäuse mit 360°-Erdung der
Schirme der Eingangs- und Ausgangskabel installieren oder die Kabelschirme
auf andere Weise zusammenschließen.
• US: Die Geräte in einem Metallgehäuse installieren und Kabel so verlegen, dass
die Kabelschutzrohre oder Motorkabelschirme durchgängig ohne Unterbrechung
vom Frequenzumrichter zum Motor geführt werden.
230 V
(120 V)
24 V
230 V
(120 V)
24 V
Verlegung im selben Kabelkanal nicht
zulässig, es sei denn, das 24 V Kabel
hat eine Isolation für 230 V oder einen
Isoliermantel für 230 V.
Planung der elektrischen Installation
61
