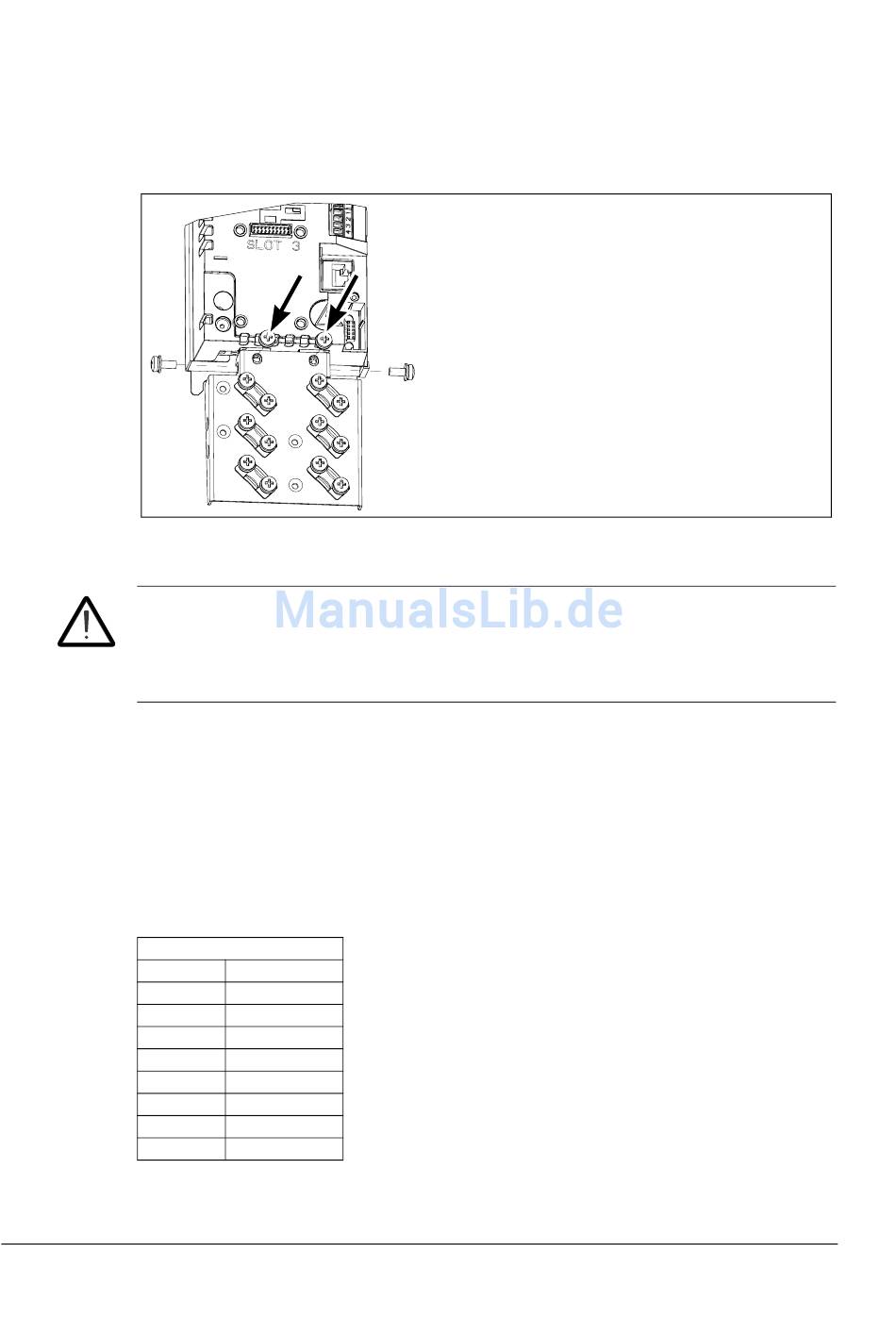

Montage des Steuerkabel-Anschlussblechs

Das Steuerkabel-Anschlussblech entweder oben oder unten an der Regelungsein-
heit wie unten gezeigt mit vier Schrauben befestigen.

Anschluss der externen Regelungseinheit an das Frequenzumrichtermodul

WARNUNG! Behandeln Sie die Lichtwellenleiter mit Sorgfalt. Fassen Sie beim
Abziehen von LWL an den Stecker und nicht an das Kabel. Berühren Sie nicht die
Enden des Lichtwellenleiters mit den Fingern, da Lichtwellenleiter sehr schmutz-
empfindlich sind.
Schließen Sie die LWL-Kabel und die Spannungsversorgungskabel, die vom Fre-
quenzumrichtermodul durch die Durchführung im Elektronikgehäuse kommen, an
die externe Regelungseinheit wie folgt an:
1. Ziehen Sie die Kabel in den Rahmen auf der Rückseite der Regelungseinheit wie
unten gezeigt.
2. Die LWL in die LWL-Empfänger/Sender der JRIB-Karte einführen.
3. Die Spannungsversorgungskabel an die Anschlüsse für die JRIB-Karte anschlie-
ßen.
Anschlusstabelle
APOW
X3: 1
X3: 2
JINT
V1
V2
JGDR
V6
V7
Installation
JRIB
X202: 1
X202: 2
JRIB
V1
V2
JRIB
V6
V7
0.7 Nm
(6,2 lbf·in)
